随着物联网（IoT）技术的迅猛发展，各种设备和传感器需要实现互联，以实现数据的远程监控和控制。在这个背景下，嵌入式系统和微控制器成为了实现网络通信的关键组件之一。本文将探讨如何使用W5500以及STM32微控制器来实现网络通信，以满足不断增长的物联网应用需求。

W5500：嵌入式以太网控制器的先进选择

W5500是一款由韩国芯片制造商WIZnet开发的嵌入式以太网控制器，广泛应用于各种网络通信应用中。它的出色性能和灵活性使其成为物联网设备的首选选择。W5500提供了一组完整的网络协议栈，包括TCP/IP、UDP、ICMP、ARP等，同时还支持IPv4和IPv6协议，为开发人员提供了丰富的选择。

W5500的特点包括：

  1. 硬件TCP/IP协议栈： W5500内置了硬件TCP/IP协议栈，这意味着它可以在不占用主机微控制器太多资源的情况下执行网络通信任务，提高了性能和效率。

  2. SPI接口： W5500通过SPI（串行外设接口）与主机微控制器通信，这使得它非常适合与STM32等SPI接口支持的微控制器集成。

  3. 内置MAC地址： 每个W5500芯片都有一个唯一的MAC地址，这有助于设备在网络中的唯一标识，确保数据的安全传输。

  4. 低功耗设计： W5500具有低功耗设计，适用于电池供电的应用，同时也有省电模式。

STM32微控制器：强大的嵌入式平台

STMicroelectronics的STM32系列是一组功能强大的微控制器，广泛用于各种嵌入式应用。STM32微控制器提供了丰富的外设和接口选项，以满足不同应用的需求。它们具有高性能、低功耗和丰富的开发工具生态系统，使其成为物联网设备的理想选择。

主要特点包括：

  1. 丰富的外设： STM32微控制器提供了丰富的外设，包括UART、SPI、I2C、GPIO等，这些外设可用于连接和控制各种传感器和通信模块。

  2. 高性能处理器： STM32微控制器配备了高性能的ARM Cortex-M内核，具有出色的运算性能，以处理复杂的网络协议和数据处理任务。

  3. 开发工具支持： STMicroelectronics提供了丰富的开发工具和软件库，包括STM32CubeMX和STM32CubeIDE，以帮助开发人员快速启动项目并简化开发流程。

W5500与STM32的协同工作

将W5500与STM32微控制器协同工作，可以实现强大的网络通信功能。以下是实现这种协同工作的一般步骤：

  1. 硬件连接： 将W5500与STM32微控制器通过SPI接口连接，同时连接W5500的引脚（如复位、中断等）到STM32的GPIO引脚。

  2. 初始化： 使用STM32的开发工具和WIZnet提供的库，初始化W5500以太网控制器，并配置网络参数，如IP地址、子网掩码、网关等。

  3. 网络通信： 利用W5500的硬件TCP/IP协议栈，通过STM32微控制器执行网络通信任务，包括建立TCP或UDP连接、发送和接收数据等。

  4. 应用开发： 在STM32上开发应用程序，根据特定的物联网应用需求，处理和解释从网络接收到的数据，执行相关控制操作。

  5. 调试和优化： 使用STM32的调试工具和W5500提供的诊断功能，对系统进行调试和优化，确保稳定的网络通信。

W5500与STM32的协同工作使开发人员能够轻松实现各种物联网应用，包括智能家居、工业自动化、远程监控和传感器网络等。这种解决方案提供了高性能、低功耗和可扩展性，有助于满足不断增长的物联网市场需求。

W5500与STM32的组合为物联网应用提供了一个强大的网络通信平台。随着物联网的不断发展，这种组合将继续发挥关键作用，推动物联网设备的普及和发展。

以下是我自己关于配置HAL库的stm32代码，主控为STM32F103c8t6，使用SPI2进行通讯

w5500.c

/**********************************************************************************
 * 文件名  ：W5500.c
 * 描述    ：W5500 驱动函数库
 * 库版本  ：ST_v3.5
 * 作者    ：泥人通信模块开发团队
 * 博客    ：http://nirenelec.blog.163.com
 * 淘宝    ：http://nirenelec.taobao.com
**********************************************************************************/

#include "stm32f1xx.h"
#include "stm32f1xx_hal_spi.h"

#include "W5500.h"
#include "stdio.h"
#include "spi.h"


/***************----- 网络参数变量定义 -----***************/
unsigned char Gateway_IP[4];//网关IP地址
unsigned char Sub_Mask[4];	//子网掩码
unsigned char Phy_Addr[6];	//物理地址(MAC)
unsigned char IP_Addr[4];	//本机IP地址

unsigned char S0_Port[2];	//端口0的端口号(5000)
unsigned char S0_DIP[4];	//端口0目的IP地址
unsigned char S0_DPort[2];	//端口0目的端口号(6000)

unsigned char UDP_DIPR[4];	//UDP(广播)模式,目的主机IP地址
unsigned char UDP_DPORT[2];	//UDP(广播)模式,目的主机端口号

/***************----- 端口的运行模式 -----***************/
unsigned char S0_Mode =3;	//端口0的运行模式,0:TCP服务器模式,1:TCP客户端模式,2:UDP(广播)模式
#define TCP_SERVER	0x00	//TCP服务器模式
#define TCP_CLIENT	0x01	//TCP客户端模式
#define UDP_MODE	0x02	//UDP(广播)模式

/***************----- 端口的运行状态 -----***************/
unsigned char S0_State =0;	//端口0状态记录,1:端口完成初始化,2端口完成连接(可以正常传输数据)
#define S_INIT		0x01	//端口完成初始化
#define S_CONN		0x02	//端口完成连接,可以正常传输数据

/***************----- 端口收发数据的状态 -----***************/
unsigned char S0_Data;		//端口0接收和发送数据的状态,1:端口接收到数据,2:端口发送数据完成
#define S_RECEIVE	 0x01	//端口接收到一个数据包
#define S_TRANSMITOK 0x02	//端口发送一个数据包完成

/***************----- 端口数据缓冲区 -----***************/
unsigned char Rx_Buffer[2048];	//端口接收数据缓冲区
unsigned char Tx_Buffer[2048];	//端口发送数据缓冲区

unsigned char W5500_Interrupt;	//W5500中断标志(0:无中断,1:有中断)


/*******************************************************************************
* 函数名  : Load_Net_Parameters
* 描述    : 装载网络参数
* 输入    : 无
* 输出    : 无
* 返回值  : 无
* 说明    : 网关、掩码、物理地址、本机IP地址、端口号、目的IP地址、目的端口号、端口工作模式
*******************************************************************************/
void Load_Net_Parameters(void)
{
	Gateway_IP[0] = 192;//加载网关参数
	Gateway_IP[1] = 168;
	Gateway_IP[2] = 74;
	Gateway_IP[3] = 1;

	Sub_Mask[0]=255;//加载子网掩码
	Sub_Mask[1]=255;
	Sub_Mask[2]=255;
	Sub_Mask[3]=0;

	Phy_Addr[0]=0x0c;//加载物理地址
	Phy_Addr[1]=0x29;
	Phy_Addr[2]=0xab;
	Phy_Addr[3]=0x7c;
	Phy_Addr[4]=0x00;
	Phy_Addr[5]=0x01;

	IP_Addr[0]=192;//加载本机IP地址，设置本机地址
	IP_Addr[1]=168;
	IP_Addr[2]=74;
	IP_Addr[3]=6;

	S0_Port[0] = 0x13;//加载端口0的端口号5000
	S0_Port[1] = 0x88;
//以上三种模式均需要

	S0_DIP[0]=192;//加载端口0的目的IP地址  TCP客户端
	S0_DIP[1]=168;
	S0_DIP[2]=74;
	S0_DIP[3]=1;

	S0_DPort[0] = 0x1f;//加载端口0的目的端口号8080 TCP客户端
	S0_DPort[1] = 0x90;

	UDP_DIPR[0] = 192;	//UDP(广播)模式,目的主机IP地址
	UDP_DIPR[1] = 168;
	UDP_DIPR[2] = 74;
	UDP_DIPR[3] = 1;

	UDP_DPORT[0] = 0x1f;	//UDP(广播)模式,目的主机端口号8080
	UDP_DPORT[1] = 0x90;
	//以上两组数据为UDP模式需要加载

	S0_Mode=TCP_SERVER;//加载端口0的工作模式,TCP服务端模式ok
//	S0_Mode=TCP_CLIENT;//TCP客户端
//	S0_Mode=UDP_MODE;
}

/*******************************************************************************
* 函数名  : W5500_GPIO_Configuration
* 描述    : W5500 GPIO初始化配置
* 输入    : 无
* 输出    : 无
* 返回值  : 无
* 说明    : 无
*******************************************************************************/
void W5500_GPIO_Configuration(void)
{
	GPIO_InitTypeDef  GPIO_InitStructure;
	/* W5500_RST引脚初始化配置 */
	GPIO_InitStructure.Pin  = W5500_RST;
	GPIO_InitStructure.Speed=GPIO_SPEED_FREQ_LOW;
	GPIO_InitStructure.Mode = GPIO_MODE_OUTPUT_PP;

	HAL_GPIO_Init(W5500_RST_PORT, &GPIO_InitStructure);
	HAL_GPIO_WritePin(W5500_RST_PORT, W5500_RST,GPIO_PIN_RESET);


	//RCC_APB2PeriphClockCmd(__HAL_RCC_GPIOC_CLK_ENABLE, ENABLE);	 //使能PC端口时钟
	  __HAL_RCC_GPIOC_CLK_ENABLE();

//    GPIO_InitStructure1.GPIO_Pin = GPIO_Pin_14;				 //LED2-->PC13 端口配置
//    GPIO_InitStructure1.GPIO_Mode = GPIO_Mode_Out_PP; 		 //推挽输出
//    GPIO_InitStructure1.GPIO_Speed = GPIO_Speed_50MHz;		 //IO口速度为50MHz
//    GPIO_Init(GPIOC, &GPIO_InitStructure1);					 //根据设定参数初始化PC13
//    GPIO_SetBits(GPIOC,GPIO_Pin_14);						    //PC13输高
}
/*******************************************************************************
* 函数名  : SPI_Send_Byte
* 描述    : SPI1发送1个字节数据
* 输入    : dat:待发送的数据
* 输出    : 无
* 返回值  : 无
* 说明    : 无
*******************************************************************************/
void SPI_Send_Byte(unsigned char dat)
{
	//hspi2.Instance->DR=dat;
	HAL_SPI_Transmit(&hspi2,&dat,1,0xff);
	//while(__HAL_SPI_GET_FLAG(&hspi2,SPI_FLAG_TXE)==RESET);
//	SPI_I2S_SendData(SPI1,dat);//写1个字节数据
//	while(SPI_I2S_GetFlagStatus(SPI1, SPI_I2S_FLAG_TXE) == RESET);//等待数据寄存器空
}

/*******************************************************************************
* 函数名  : SPI_Send_Short
* 描述    : SPI1发送2个字节数据(16位)
* 输入    : dat:待发送的16位数据
* 输出    : 无
* 返回值  : 无
* 说明    : 无
*******************************************************************************/
void SPI_Send_Short(unsigned short dat)
{
	SPI_Send_Byte(dat/256);//写数据高位
	SPI_Send_Byte(dat);	//写数据低位
}

/*******************************************************************************
* 函数名  : Write_W5500_1Byte
* 描述    : 通过SPI1向指定地址寄存器写1个字节数据
* 输入    : reg:16位寄存器地址,dat:待写入的数据
* 输出    : 无
* 返回值  : 无
* 说明    : 无
*******************************************************************************/
void Write_W5500_1Byte(unsigned short reg, unsigned char dat)
{
	HAL_GPIO_WritePin(W5500_SCS_PORT, W5500_SCS,GPIO_PIN_RESET);//置W5500的SCS为低电平

	SPI_Send_Short(reg);//通过SPI1写16位寄存器地址
	SPI_Send_Byte(FDM1|RWB_WRITE|COMMON_R);//通过SPI1写控制字节,1个字节数据长度,写数据,选择通用寄存器
	SPI_Send_Byte(dat);//写1个字节数据

	HAL_GPIO_WritePin(W5500_SCS_PORT, W5500_SCS,GPIO_PIN_SET); //置W5500的SCS为高电平
}

/*******************************************************************************
* 函数名  : Write_W5500_2Byte
* 描述    : 通过SPI1向指定地址寄存器写2个字节数据
* 输入    : reg:16位寄存器地址,dat:16位待写入的数据(2个字节)
* 输出    : 无
* 返回值  : 无
* 说明    : 无
*******************************************************************************/
void Write_W5500_2Byte(unsigned short reg, unsigned short dat)
{
	HAL_GPIO_WritePin(W5500_SCS_PORT, W5500_SCS,GPIO_PIN_RESET);//置W5500的SCS为低电平

	SPI_Send_Short(reg);//通过SPI1写16位寄存器地址
	SPI_Send_Byte(FDM2|RWB_WRITE|COMMON_R);//通过SPI1写控制字节,2个字节数据长度,写数据,选择通用寄存器
	SPI_Send_Short(dat);//写16位数据

	HAL_GPIO_WritePin(W5500_SCS_PORT, W5500_SCS,GPIO_PIN_SET); //置W5500的SCS为高电平
}

/*******************************************************************************
* 函数名  : Write_W5500_nByte
* 描述    : 通过SPI1向指定地址寄存器写n个字节数据
* 输入    : reg:16位寄存器地址,*dat_ptr:待写入数据缓冲区指针,size:待写入的数据长度
* 输出    : 无
* 返回值  : 无
* 说明    : 无
*******************************************************************************/
void Write_W5500_nByte(unsigned short reg, unsigned char *dat_ptr, unsigned short size)
{
	unsigned short i;

	HAL_GPIO_WritePin(W5500_SCS_PORT, W5500_SCS,GPIO_PIN_RESET);//置W5500的SCS为低电平

	SPI_Send_Short(reg);//通过SPI1写16位寄存器地址
	SPI_Send_Byte(VDM|RWB_WRITE|COMMON_R);//通过SPI1写控制字节,N个字节数据长度,写数据,选择通用寄存器

	for(i=0;i<size;i++)//循环将缓冲区的size个字节数据写入W5500
	{
		SPI_Send_Byte(*dat_ptr++);//写一个字节数据
	}

	HAL_GPIO_WritePin(W5500_SCS_PORT, W5500_SCS,GPIO_PIN_SET); //置W5500的SCS为高电平
}

/*******************************************************************************
* 函数名  : Write_W5500_SOCK_1Byte
* 描述    : 通过SPI1向指定端口寄存器写1个字节数据
* 输入    : s:端口号,reg:16位寄存器地址,dat:待写入的数据
* 输出    : 无
* 返回值  : 无
* 说明    : 无
*******************************************************************************/
void Write_W5500_SOCK_1Byte(SOCKET s, unsigned short reg, unsigned char dat)
{
	HAL_GPIO_WritePin(W5500_SCS_PORT, W5500_SCS,GPIO_PIN_RESET);//置W5500的SCS为低电平

	SPI_Send_Short(reg);//通过SPI1写16位寄存器地址
	SPI_Send_Byte(FDM1|RWB_WRITE|(s*0x20+0x08));//通过SPI1写控制字节,1个字节数据长度,写数据,选择端口s的寄存器
	SPI_Send_Byte(dat);//写1个字节数据

	HAL_GPIO_WritePin(W5500_SCS_PORT, W5500_SCS,GPIO_PIN_SET); //置W5500的SCS为高电平
}

/*******************************************************************************
* 函数名  : Write_W5500_SOCK_2Byte
* 描述    : 通过SPI1向指定端口寄存器写2个字节数据
* 输入    : s:端口号,reg:16位寄存器地址,dat:16位待写入的数据(2个字节)
* 输出    : 无
* 返回值  : 无
* 说明    : 无
*******************************************************************************/
void Write_W5500_SOCK_2Byte(SOCKET s, unsigned short reg, unsigned short dat)
{
	HAL_GPIO_WritePin(W5500_SCS_PORT, W5500_SCS,GPIO_PIN_RESET);//置W5500的SCS为低电平

	SPI_Send_Short(reg);//通过SPI1写16位寄存器地址
	SPI_Send_Byte(FDM2|RWB_WRITE|(s*0x20+0x08));//通过SPI1写控制字节,2个字节数据长度,写数据,选择端口s的寄存器
	SPI_Send_Short(dat);//写16位数据

	HAL_GPIO_WritePin(W5500_SCS_PORT, W5500_SCS,GPIO_PIN_SET); //置W5500的SCS为高电平
}

/*******************************************************************************
* 函数名  : Write_W5500_SOCK_4Byte
* 描述    : 通过SPI1向指定端口寄存器写4个字节数据
* 输入    : s:端口号,reg:16位寄存器地址,*dat_ptr:待写入的4个字节缓冲区指针
* 输出    : 无
* 返回值  : 无
* 说明    : 无
*******************************************************************************/
void Write_W5500_SOCK_4Byte(SOCKET s, unsigned short reg, unsigned char *dat_ptr)
{
	HAL_GPIO_WritePin(W5500_SCS_PORT, W5500_SCS,GPIO_PIN_RESET);//置W5500的SCS为低电平

	SPI_Send_Short(reg);//通过SPI1写16位寄存器地址
	SPI_Send_Byte(FDM4|RWB_WRITE|(s*0x20+0x08));//通过SPI1写控制字节,4个字节数据长度,写数据,选择端口s的寄存器

	SPI_Send_Byte(*dat_ptr++);//写第1个字节数据
	SPI_Send_Byte(*dat_ptr++);//写第2个字节数据
	SPI_Send_Byte(*dat_ptr++);//写第3个字节数据
	SPI_Send_Byte(*dat_ptr++);//写第4个字节数据

	HAL_GPIO_WritePin(W5500_SCS_PORT, W5500_SCS,GPIO_PIN_SET); //置W5500的SCS为高电平
}

/*******************************************************************************
* 函数名  : Read_W5500_1Byte
* 描述    : 读W5500指定地址寄存器的1个字节数据
* 输入    : reg:16位寄存器地址
* 输出    : 无
* 返回值  : 读取到寄存器的1个字节数据
* 说明    : 无
*******************************************************************************/
unsigned char Read_W5500_1Byte(unsigned short reg)
{
	unsigned char i;

	HAL_GPIO_WritePin(W5500_SCS_PORT, W5500_SCS,GPIO_PIN_RESET);//置W5500的SCS为低电平

	SPI_Send_Short(reg);//通过SPI1写16位寄存器地址
	SPI_Send_Byte(FDM1|RWB_READ|COMMON_R);//通过SPI1写控制字节,1个字节数据长度,读数据,选择通用寄存器
	i=hspi2.Instance->DR;
	//HAL_SPI_Receive(&hspi2,&i,1,0xf);
	//i=SPI_I2S_ReceiveData(SPI1);
	SPI_Send_Byte(0x00);//发送一个哑数据

	i=hspi2.Instance->DR;
	//HAL_SPI_Receive(&hspi2,&i,1,0xf);

	//i=SPI_I2S_ReceiveData(SPI1);//读取1个字节数据

	HAL_GPIO_WritePin(W5500_SCS_PORT, W5500_SCS,GPIO_PIN_SET);//置W5500的SCS为高电平
	return i;//返回读取到的寄存器数据
}

/*******************************************************************************
* 函数名  : Read_W5500_SOCK_1Byte
* 描述    : 读W5500指定端口寄存器的1个字节数据
* 输入    : s:端口号,reg:16位寄存器地址
* 输出    : 无
* 返回值  : 读取到寄存器的1个字节数据
* 说明    : 无
*******************************************************************************/
unsigned char Read_W5500_SOCK_1Byte(SOCKET s, unsigned short reg)
{
	unsigned char i;

	HAL_GPIO_WritePin(W5500_SCS_PORT, W5500_SCS,GPIO_PIN_RESET);//置W5500的SCS为低电平

	SPI_Send_Short(reg);//通过SPI1写16位寄存器地址
	SPI_Send_Byte(FDM1|RWB_READ|(s*0x20+0x08));//通过SPI1写控制字节,1个字节数据长度,读数据,选择端口s的寄存器

	i=hspi2.Instance->DR;
	//i=SPI_I2S_ReceiveData(SPI1);
	SPI_Send_Byte(0x00);//发送一个哑数据
	i=hspi2.Instance->DR;
	//i=SPI_I2S_ReceiveData(SPI1);//读取1个字节数据

	HAL_GPIO_WritePin(W5500_SCS_PORT, W5500_SCS,GPIO_PIN_SET);//置W5500的SCS为高电平
	return i;//返回读取到的寄存器数据
}

/*******************************************************************************
* 函数名  : Read_W5500_SOCK_2Byte
* 描述    : 读W5500指定端口寄存器的2个字节数据
* 输入    : s:端口号,reg:16位寄存器地址
* 输出    : 无
* 返回值  : 读取到寄存器的2个字节数据(16位)
* 说明    : 无
*******************************************************************************/
unsigned short Read_W5500_SOCK_2Byte(SOCKET s, unsigned short reg)
{
	unsigned short i;

	HAL_GPIO_WritePin(W5500_SCS_PORT, W5500_SCS,GPIO_PIN_RESET);//置W5500的SCS为低电平

	SPI_Send_Short(reg);//通过SPI1写16位寄存器地址
	SPI_Send_Byte(FDM2|RWB_READ|(s*0x20+0x08));//通过SPI1写控制字节,2个字节数据长度,读数据,选择端口s的寄存器

	i=hspi2.Instance->DR;
	//i=SPI_I2S_ReceiveData(SPI1);
	SPI_Send_Byte(0x00);//发送一个哑数据
	i=hspi2.Instance->DR;
	//i=SPI_I2S_ReceiveData(SPI1);//读取高位数据
	SPI_Send_Byte(0x00);//发送一个哑数据
	i*=256;
	i+=hspi2.Instance->DR;
	//i+=SPI_I2S_ReceiveData(SPI1);//读取低位数据

	HAL_GPIO_WritePin(W5500_SCS_PORT, W5500_SCS,GPIO_PIN_SET);//置W5500的SCS为高电平
	return i;//返回读取到的寄存器数据
}

/*******************************************************************************
* 函数名  : Read_SOCK_Data_Buffer
* 描述    : 从W5500接收数据缓冲区中读取数据
* 输入    : s:端口号,*dat_ptr:数据保存缓冲区指针
* 输出    : 无
* 返回值  : 读取到的数据长度,rx_size个字节
* 说明    : 无
*******************************************************************************/
unsigned short Read_SOCK_Data_Buffer(SOCKET s, unsigned char *dat_ptr)
{
	unsigned short rx_size;
	unsigned short offset, offset1;
	unsigned short i;
	unsigned char j;


	rx_size=Read_W5500_SOCK_2Byte(s,Sn_RX_RSR);
	if(rx_size==0) return 0;//没接收到数据则返回
	if(rx_size>1460) rx_size=1460;

	offset=Read_W5500_SOCK_2Byte(s,Sn_RX_RD);
	offset1=offset;
	offset&=(S_RX_SIZE-1);//计算实际的物理地址

	HAL_GPIO_WritePin(W5500_SCS_PORT, W5500_SCS,GPIO_PIN_RESET);//置W5500的SCS为低电平

	SPI_Send_Short(offset);//写16位地址
	SPI_Send_Byte(VDM|RWB_READ|(s*0x20+0x18));//写控制字节,N个字节数据长度,读数据,选择端口s的寄存器
	j=hspi2.Instance->DR;
	//j=SPI_I2S_ReceiveData(SPI1);

	if((offset+rx_size)<S_RX_SIZE)//如果最大地址未超过W5500接收缓冲区寄存器的最大地址
	{
		for(i=0;i<rx_size;i++)//循环读取rx_size个字节数据
		{
			SPI_Send_Byte(0x00);//发送一个哑数据
			j=hspi2.Instance->DR;
			//j=SPI_I2S_ReceiveData(SPI1);//读取1个字节数据
			*dat_ptr=j;//将读取到的数据保存到数据保存缓冲区
			dat_ptr++;//数据保存缓冲区指针地址自增1
		}
	}
	else//如果最大地址超过W5500接收缓冲区寄存器的最大地址
	{
		offset=S_RX_SIZE-offset;
		for(i=0;i<offset;i++)//循环读取出前offset个字节数据
		{
			SPI_Send_Byte(0x00);//发送一个哑数据
			j=hspi2.Instance->DR;
			//j=SPI_I2S_ReceiveData(SPI1);//读取1个字节数据
			*dat_ptr=j;//将读取到的数据保存到数据保存缓冲区
			dat_ptr++;//数据保存缓冲区指针地址自增1
		}
		HAL_GPIO_WritePin(W5500_SCS_PORT, W5500_SCS,GPIO_PIN_SET); //置W5500的SCS为高电平

		HAL_GPIO_WritePin(W5500_SCS_PORT, W5500_SCS,GPIO_PIN_RESET);//置W5500的SCS为低电平

		SPI_Send_Short(0x00);//写16位地址
		SPI_Send_Byte(VDM|RWB_READ|(s*0x20+0x18));//写控制字节,N个字节数据长度,读数据,选择端口s的寄存器
		j=hspi2.Instance->DR;
		//j=SPI_I2S_ReceiveData(SPI1);

		for(;i<rx_size;i++)//循环读取后rx_size-offset个字节数据
		{
			SPI_Send_Byte(0x00);//发送一个哑数据
			j=hspi2.Instance->DR;
			//j=SPI_I2S_ReceiveData(SPI1);//读取1个字节数据
			*dat_ptr=j;//将读取到的数据保存到数据保存缓冲区
			dat_ptr++;//数据保存缓冲区指针地址自增1
		}
	}
	HAL_GPIO_WritePin(W5500_SCS_PORT, W5500_SCS,GPIO_PIN_SET); //置W5500的SCS为高电平

	offset1+=rx_size;//更新实际物理地址,即下次读取接收到的数据的起始地址
	Write_W5500_SOCK_2Byte(s, Sn_RX_RD, offset1);
	Write_W5500_SOCK_1Byte(s, Sn_CR, RECV);//发送启动接收命令
	return rx_size;//返回接收到数据的长度
}

/*******************************************************************************
* 函数名  : Write_SOCK_Data_Buffer
* 描述    : 将数据写入W5500的数据发送缓冲区
* 输入    : s:端口号,*dat_ptr:数据保存缓冲区指针,size:待写入数据的长度
* 输出    : 无
* 返回值  : 无
* 说明    : 无
*******************************************************************************/
void Write_SOCK_Data_Buffer(SOCKET s, unsigned char *dat_ptr, unsigned short size)
{
	unsigned short offset,offset1;
	unsigned short i;

	//如果是UDP模式,可以在此设置目的主机的IP和端口号
	if((Read_W5500_SOCK_1Byte(s,Sn_MR)&0xff) != SOCK_UDP)//如果Socket打开失败
	{
		Write_W5500_SOCK_4Byte(s, Sn_DIPR, UDP_DIPR);//设置目的主机IP
		Write_W5500_SOCK_2Byte(s, Sn_DPORTR, UDP_DPORT[0]*256+UDP_DPORT[1]);//设置目的主机端口号
	}

	offset=Read_W5500_SOCK_2Byte(s,Sn_TX_WR);
	offset1=offset;
	offset&=(S_TX_SIZE-1);//计算实际的物理地址

	HAL_GPIO_WritePin(W5500_SCS_PORT, W5500_SCS,GPIO_PIN_RESET);//置W5500的SCS为低电平

	SPI_Send_Short(offset);//写16位地址
	SPI_Send_Byte(VDM|RWB_WRITE|(s*0x20+0x10));//写控制字节,N个字节数据长度,写数据,选择端口s的寄存器

	if((offset+size)<S_TX_SIZE)//如果最大地址未超过W5500发送缓冲区寄存器的最大地址
	{
		for(i=0;i<size;i++)//循环写入size个字节数据
		{
			SPI_Send_Byte(*dat_ptr++);//写入一个字节的数据
		}
	}
	else//如果最大地址超过W5500发送缓冲区寄存器的最大地址
	{
		offset=S_TX_SIZE-offset;
		for(i=0;i<offset;i++)//循环写入前offset个字节数据
		{
			SPI_Send_Byte(*dat_ptr++);//写入一个字节的数据
		}
		HAL_GPIO_WritePin(W5500_SCS_PORT, W5500_SCS,GPIO_PIN_SET); //置W5500的SCS为高电平

		HAL_GPIO_WritePin(W5500_SCS_PORT, W5500_SCS,GPIO_PIN_RESET);//置W5500的SCS为低电平

		SPI_Send_Short(0x00);//写16位地址
		SPI_Send_Byte(VDM|RWB_WRITE|(s*0x20+0x10));//写控制字节,N个字节数据长度,写数据,选择端口s的寄存器

		for(;i<size;i++)//循环写入size-offset个字节数据
		{
			SPI_Send_Byte(*dat_ptr++);//写入一个字节的数据
		}
	}
	HAL_GPIO_WritePin(W5500_SCS_PORT, W5500_SCS,GPIO_PIN_SET); //置W5500的SCS为高电平

	offset1+=size;//更新实际物理地址,即下次写待发送数据到发送数据缓冲区的起始地址
	Write_W5500_SOCK_2Byte(s, Sn_TX_WR, offset1);
	Write_W5500_SOCK_1Byte(s, Sn_CR, SEND);//发送启动发送命令
}

/*******************************************************************************
* 函数名  : W5500_Hardware_Reset
* 描述    : 硬件复位W5500
* 输入    : 无
* 输出    : 无
* 返回值  : 无
* 说明    : W5500的复位引脚保持低电平至少500us以上,才能重围W5500
*******************************************************************************/
void W5500_Hardware_Reset(void)
{
	HAL_GPIO_WritePin(W5500_RST_PORT, W5500_RST,GPIO_PIN_RESET);//复位引脚拉低
	HAL_Delay(50);
	HAL_GPIO_WritePin(W5500_RST_PORT, W5500_RST,GPIO_PIN_SET);//复位引脚拉高
	HAL_Delay(200);
	while((Read_W5500_1Byte(PHYCFGR)&LINK)==0);//等待以太网连接完成
}

/*******************************************************************************
* 函数名  : W5500_Init
* 描述    : 初始化W5500寄存器函数
* 输入    : 无
* 输出    : 无
* 返回值  : 无
* 说明    : 在使用W5500之前，先对W5500初始化
*******************************************************************************/
void W5500_Init(void)
{
	unsigned short i=0;

	Write_W5500_1Byte(MR, RST);//软件复位W5500,置1有效,复位后自动清0
	HAL_Delay(10);//延时10ms,自己定义该函数

	//设置网关(Gateway)的IP地址,Gateway_IP为4字节unsigned char数组,自己定义
	//使用网关可以使通信突破子网的局限，通过网关可以访问到其它子网或进入Internet
	Write_W5500_nByte(GAR, Gateway_IP, 4);

	//设置子网掩码(MASK)值,SUB_MASK为4字节unsigned char数组,自己定义
	//子网掩码用于子网运算
	Write_W5500_nByte(SUBR,Sub_Mask,4);

	//设置物理地址,PHY_ADDR为6字节unsigned char数组,自己定义,用于唯一标识网络设备的物理地址值
	//该地址值需要到IEEE申请，按照OUI的规定，前3个字节为厂商代码，后三个字节为产品序号
	//如果自己定义物理地址，注意第一个字节必须为偶数
	Write_W5500_nByte(SHAR,Phy_Addr,6);

	//设置本机的IP地址,IP_ADDR为4字节unsigned char数组,自己定义
	//注意，网关IP必须与本机IP属于同一个子网，否则本机将无法找到网关
	Write_W5500_nByte(SIPR,IP_Addr,4);

	//设置发送缓冲区和接收缓冲区的大小，参考W5500数据手册
	for(i=0;i<8;i++)
	{
		Write_W5500_SOCK_1Byte(i,Sn_RXBUF_SIZE, 0x02);//Socket Rx memory size=2k
		Write_W5500_SOCK_1Byte(i,Sn_TXBUF_SIZE, 0x02);//Socket Tx mempry size=2k
	}

	//设置重试时间，默认为2000(200ms)
	//每一单位数值为100微秒,初始化时值设为2000(0x07D0),等于200毫秒
	Write_W5500_2Byte(RTR, 0x07d0);

	//设置重试次数，默认为8次
	//如果重发的次数超过设定值,则产生超时中断(相关的端口中断寄存器中的Sn_IR 超时位(TIMEOUT)置“1”)
	Write_W5500_1Byte(RCR,8);
}

/*******************************************************************************
* 函数名  : Detect_Gateway
* 描述    : 检查网关服务器
* 输入    : 无
* 输出    : 无
* 返回值  : 成功返回TRUE(0xFF),失败返回FALSE(0x00)
* 说明    : 无
*******************************************************************************/
unsigned char Detect_Gateway(void)
{
	unsigned char ip_adde[4];
	ip_adde[0]=IP_Addr[0]+1;
	ip_adde[1]=IP_Addr[1]+1;
	ip_adde[2]=IP_Addr[2]+1;
	ip_adde[3]=IP_Addr[3]+1;

	//检查网关及获取网关的物理地址
	Write_W5500_SOCK_4Byte(0,Sn_DIPR,ip_adde);//向目的地址寄存器写入与本机IP不同的IP值
	Write_W5500_SOCK_1Byte(0,Sn_MR,MR_TCP);//设置socket为TCP模式
	Write_W5500_SOCK_1Byte(0,Sn_CR,OPEN);//打开Socket
	HAL_Delay(5);//延时5ms

	if(Read_W5500_SOCK_1Byte(0,Sn_SR) != SOCK_INIT)//如果socket打开失败
	{
		Write_W5500_SOCK_1Byte(0,Sn_CR,CLOSE);//打开不成功,关闭Socket
		return FALSE;//返回FALSE(0x00)
	}

	Write_W5500_SOCK_1Byte(0,Sn_CR,CONNECT);//设置Socket为Connect模式

	do
	{
		unsigned short j=0;
		j=Read_W5500_SOCK_1Byte(0,Sn_IR);//读取Socket0中断标志寄存器
		if(j!=0)
		Write_W5500_SOCK_1Byte(0,Sn_IR,j);
		HAL_Delay(5);//延时5ms
		if((j&IR_TIMEOUT) == IR_TIMEOUT)
		{
			return FALSE;
		}
		else if(Read_W5500_SOCK_1Byte(0,Sn_DHAR) != 0xff)
		{
			Write_W5500_SOCK_1Byte(0,Sn_CR,CLOSE);//关闭Socket
			return TRUE;
		}
	}while(1);
}

/*******************************************************************************
* 函数名  : Socket_Init
* 描述    : 指定Socket(0~7)初始化
* 输入    : s:待初始化的端口
* 输出    : 无
* 返回值  : 无
* 说明    : 无
*******************************************************************************/
void Socket_Init(SOCKET s)
{
	//设置分片长度，参考W5500数据手册，该值可以不修改
	Write_W5500_SOCK_2Byte(0, Sn_MSSR, 1460);//最大分片字节数=1460(0x5b4)
	//设置指定端口
	switch(s)
	{
		case 0:
			//设置端口0的端口号
			Write_W5500_SOCK_2Byte(0, Sn_PORT, S0_Port[0]*256+S0_Port[1]);
			//设置端口0目的(远程)端口号
			Write_W5500_SOCK_2Byte(0, Sn_DPORTR, S0_DPort[0]*256+S0_DPort[1]);
			//设置端口0目的(远程)IP地址
			Write_W5500_SOCK_4Byte(0, Sn_DIPR, S0_DIP);

			break;

		case 1:
			break;

		case 2:
			break;

		case 3:
			break;

		case 4:
			break;

		case 5:
			break;

		case 6:
			break;

		case 7:
			break;

		default:
			break;
	}
}

/*******************************************************************************
* 函数名  : Socket_Connect
* 描述    : 设置指定Socket(0~7)为客户端与远程服务器连接
* 输入    : s:待设定的端口
* 输出    : 无
* 返回值  : 成功返回TRUE(0xFF),失败返回FALSE(0x00)
* 说明    : 当本机Socket工作在客户端模式时,引用该程序,与远程服务器建立连接
*			如果启动连接后出现超时中断，则与服务器连接失败,需要重新调用该程序连接
*			该程序每调用一次,就与服务器产生一次连接
*******************************************************************************/
unsigned char Socket_Connect(SOCKET s)
{
	Write_W5500_SOCK_1Byte(s,Sn_MR,MR_TCP);//设置socket为TCP模式
	Write_W5500_SOCK_1Byte(s,Sn_CR,OPEN);//打开Socket
	HAL_Delay(5);//延时5ms
	if(Read_W5500_SOCK_1Byte(s,Sn_SR)!=SOCK_INIT)//如果socket打开失败
	{
		Write_W5500_SOCK_1Byte(s,Sn_CR,CLOSE);//打开不成功,关闭Socket
		return FALSE;//返回FALSE(0x00)
	}
	Write_W5500_SOCK_1Byte(s,Sn_CR,CONNECT);//设置Socket为Connect模式
	return TRUE;//返回TRUE,设置成功
}

/*******************************************************************************
* 函数名  : Socket_Listen
* 描述    : 设置指定Socket(0~7)作为服务器等待远程主机的连接
* 输入    : s:待设定的端口
* 输出    : 无
* 返回值  : 成功返回TRUE(0xFF),失败返回FALSE(0x00)
* 说明    : 当本机Socket工作在服务器模式时,引用该程序,等等远程主机的连接
*			该程序只调用一次,就使W5500设置为服务器模式
*******************************************************************************/
unsigned char Socket_Listen(SOCKET s)
{
	Write_W5500_SOCK_1Byte(s,Sn_MR,MR_TCP);//设置socket为TCP模式
	Write_W5500_SOCK_1Byte(s,Sn_CR,OPEN);//打开Socket
	HAL_Delay(5);//延时5ms
	if(Read_W5500_SOCK_1Byte(s,Sn_SR)!=SOCK_INIT)//如果socket打开失败
	{
		Write_W5500_SOCK_1Byte(s,Sn_CR,CLOSE);//打开不成功,关闭Socket
		return FALSE;//返回FALSE(0x00)
	}
	Write_W5500_SOCK_1Byte(s,Sn_CR,LISTEN);//设置Socket为侦听模式
	HAL_Delay(5);//延时5ms
	if(Read_W5500_SOCK_1Byte(s,Sn_SR)!=SOCK_LISTEN)//如果socket设置失败
	{
		Write_W5500_SOCK_1Byte(s,Sn_CR,CLOSE);//设置不成功,关闭Socket
		return FALSE;//返回FALSE(0x00)
	}

	return TRUE;

	//至此完成了Socket的打开和设置侦听工作,至于远程客户端是否与它建立连接,则需要等待Socket中断，
	//以判断Socket的连接是否成功。参考W5500数据手册的Socket中断状态
	//在服务器侦听模式不需要设置目的IP和目的端口号
}

/*******************************************************************************
* 函数名  : Socket_UDP
* 描述    : 设置指定Socket(0~7)为UDP模式
* 输入    : s:待设定的端口
* 输出    : 无
* 返回值  : 成功返回TRUE(0xFF),失败返回FALSE(0x00)
* 说明    : 如果Socket工作在UDP模式,引用该程序,在UDP模式下,Socket通信不需要建立连接
*			该程序只调用一次，就使W5500设置为UDP模式
*******************************************************************************/
unsigned char Socket_UDP(SOCKET s)
{
	Write_W5500_SOCK_1Byte(s,Sn_MR,MR_UDP);//设置Socket为UDP模式*/
	Write_W5500_SOCK_1Byte(s,Sn_CR,OPEN);//打开Socket*/
	HAL_Delay(5);//延时5ms
	if(Read_W5500_SOCK_1Byte(s,Sn_SR)!=SOCK_UDP)//如果Socket打开失败
	{
		Write_W5500_SOCK_1Byte(s,Sn_CR,CLOSE);//打开不成功,关闭Socket
		return FALSE;//返回FALSE(0x00)
	}
	else
		return TRUE;

	//至此完成了Socket的打开和UDP模式设置,在这种模式下它不需要与远程主机建立连接
	//因为Socket不需要建立连接,所以在发送数据前都可以设置目的主机IP和目的Socket的端口号
	//如果目的主机IP和目的Socket的端口号是固定的,在运行过程中没有改变,那么也可以在这里设置
}

/*******************************************************************************
* 函数名  : W5500_Interrupt_Process
* 描述    : W5500中断处理程序框架
* 输入    : 无
* 输出    : 无
* 返回值  : 无
* 说明    : 无
*******************************************************************************/
void W5500_Interrupt_Process(void)
{
	unsigned char i,j;

IntDispose:

	i=Read_W5500_1Byte(SIR);//读取端口中断标志寄存器
	HAL_Delay(500);
	//printf("%c\r\n",i);
	if((i & S0_INT) == S0_INT)//Socket0事件处理
	{
		j=Read_W5500_SOCK_1Byte(0,Sn_IR);//读取Socket0中断标志寄存器
		Write_W5500_SOCK_1Byte(0,Sn_IR,j);
		//printf("%c\r\n",j);
		if(j&IR_CON)//在TCP模式下,Socket0成功连接
		{
			//printf("%x\r\n",IR_SEND_OK);
			S0_State|=S_CONN;//网络连接状态0x02,端口完成连接，可以正常传输数据
		}
		if(j&IR_DISCON)//在TCP模式下Socket断开连接处理
		{
			//printf("%x\r\n",IR_DISCON);
			Write_W5500_SOCK_1Byte(0,Sn_CR,CLOSE);//关闭端口,等待重新打开连接
			Socket_Init(0);		//指定Socket(0~7)初始化,初始化端口0
			S0_State=0;//网络连接状态0x00,端口连接失败
		}
		if(j&IR_SEND_OK)//Socket0数据发送完成,可以再次启动S_tx_process()函数发送数据
		{
			//printf("%x\r\n",IR_SEND_OK);
			S0_Data|=S_TRANSMITOK;//端口发送一个数据包完成
		}
		if(j&IR_RECV)//Socket接收到数据,可以启动S_rx_process()函数
		{
			//printf("%x\r\n",IR_RECV);
			S0_Data|=S_RECEIVE;//端口接收到一个数据包
		}
		if(j&IR_TIMEOUT)//Socket连接或数据传输超时处理
		{
			//printf("%x\r\n",IR_TIMEOUT);
			Write_W5500_SOCK_1Byte(0,Sn_CR,CLOSE);// 关闭端口,等待重新打开连接
			S0_State=0;//网络连接状态0x00,端口连接失败
		}
	}

	if(Read_W5500_1Byte(SIR) != 0)
		goto IntDispose;
}

/*******************************************************************************
* 函数名  : W5500_Initialization
* 描述    : W5500初始货配置
* 输入    : 无
* 输出    : 无
* 返回值  : 无
* 说明    : 无
*******************************************************************************/
void W5500_Initialization(void)
{
	W5500_Init();		//初始化W5500寄存器函数
	Detect_Gateway();	//检查网关服务器
	Socket_Init(0);		//指定Socket(0~7)初始化,初始化端口0
}


/*******************************************************************************
* 函数名  : W5500_Socket_Set
* 描述    : W5500端口初始化配置
* 输入    : 无
* 输出    : 无
* 返回值  : 无
* 说明    : 分别设置4个端口,根据端口工作模式,将端口置于TCP服务器、TCP客户端或UDP模式.
*			从端口状态字节Socket_State可以判断端口的工作情况
*******************************************************************************/
void W5500_Socket_Set(void)
{
	if(S0_State==0)//端口0初始化配置
	{
		if(S0_Mode==TCP_SERVER)//TCP服务器模式
		{
			if(Socket_Listen(0)==TRUE)
				S0_State=S_INIT;
			else
				S0_State=0;
		}
		else if(S0_Mode==TCP_CLIENT)//TCP客户端模式
		{
			if(Socket_Connect(0)==TRUE)
				S0_State=S_INIT;
			else
				S0_State=0;
		}
		else//UDP模式
		{
			if(Socket_UDP(0)==TRUE)
				S0_State=S_INIT|S_CONN;
			else
				S0_State=0;
		}
	}
}

/*******************************************************************************
* 函数名  : Process_Socket_Data
* 描述    : W5500接收并发送接收到的数据
* 输入    : s:端口号
* 输出    : 无
* 返回值  : 无
* 说明    : 本过程先调用S_rx_process()从W5500的端口接收数据缓冲区读取数据,
*			然后将读取的数据从Rx_Buffer拷贝到Temp_Buffer缓冲区进行处理。
*			处理完毕，将数据从Temp_Buffer拷贝到Tx_Buffer缓冲区。调用S_tx_process()
*			发送数据。
*******************************************************************************/
void Process_Socket_Data(SOCKET s)
{
	unsigned short size;
	size=Read_SOCK_Data_Buffer(s, Rx_Buffer);
	if(S0_Mode==UDP_MODE)
	{
		UDP_DIPR[0] = Rx_Buffer[0];
		UDP_DIPR[1] = Rx_Buffer[1];
		UDP_DIPR[2] = Rx_Buffer[2];
		UDP_DIPR[3] = Rx_Buffer[3];

		UDP_DPORT[0] = Rx_Buffer[4];
		UDP_DPORT[1] = Rx_Buffer[5];
		memcpy(Tx_Buffer, Rx_Buffer+8, size-8);
	}
	else
	{
		memcpy(Tx_Buffer, Rx_Buffer, size);
	}
	Write_SOCK_Data_Buffer(s, Tx_Buffer, size);
}

其中，配置网络地址的函数中需要注意：

/*******************************************************************************
* 函数名  : Load_Net_Parameters
* 描述    : 装载网络参数
* 输入    : 无
* 输出    : 无
* 返回值  : 无
* 说明    : 网关、掩码、物理地址、本机IP地址、端口号、目的IP地址、目的端口号、端口工作模式
*******************************************************************************/
void Load_Net_Parameters(void)
{
	Gateway_IP[0] = 192;//加载网关参数
	Gateway_IP[1] = 168;
	Gateway_IP[2] = 741;
	Gateway_IP[3] = 1;

	Sub_Mask[0]=255;//加载子网掩码
	Sub_Mask[1]=255;
	Sub_Mask[2]=255;
	Sub_Mask[3]=0;

	Phy_Addr[0]=0x0c;//加载物理地址
	Phy_Addr[1]=0x29;
	Phy_Addr[2]=0xab;
	Phy_Addr[3]=0x7c;
	Phy_Addr[4]=0x00;
	Phy_Addr[5]=0x01;

	IP_Addr[0]=192;//加载本机IP地址，设置本机地址
	IP_Addr[1]=168;
	IP_Addr[2]=741;
	IP_Addr[3]=6;

	S0_Port[0] = 0x13;//加载端口0的端口号5000
	S0_Port[1] = 0x88;
//以上三种模式均需要

	S0_DIP[0]=192;//加载端口0的目的IP地址  TCP客户端
	S0_DIP[1]=168;
	S0_DIP[2]=741;
	S0_DIP[3]=1;

	S0_DPort[0] = 0x1f;//加载端口0的目的端口号8080 TCP客户端
	S0_DPort[1] = 0x90;

	UDP_DIPR[0] = 192;	//UDP(广播)模式,目的主机IP地址
	UDP_DIPR[1] = 168;
	UDP_DIPR[2] = 741;
	UDP_DIPR[3] = 1;

	UDP_DPORT[0] = 0x1f;	//UDP(广播)模式,目的主机端口号8080
	UDP_DPORT[1] = 0x90;
	//以上两组数据为UDP模式需要加载

	S0_Mode=TCP_SERVER;//加载端口0的工作模式,TCP服务端模式ok
//	S0_Mode=TCP_CLIENT;//TCP客户端
//	S0_Mode=UDP_MODE;
}

三种模式均需配置的部分当中，最上面是通过电脑网络中的属性配置接入电脑的STM32W5500的地址相关，比如网关和本机地址，均需要在同一个网段下进行操作才可以，否则通讯不能成功，其中，本机的IP地址最后的部分可以自己定义，前提是必须和网关属一个网段，在进行PING通了之后才可以使用。网段的查看，可以自己赋予特定网关，如果随机的话很麻烦。

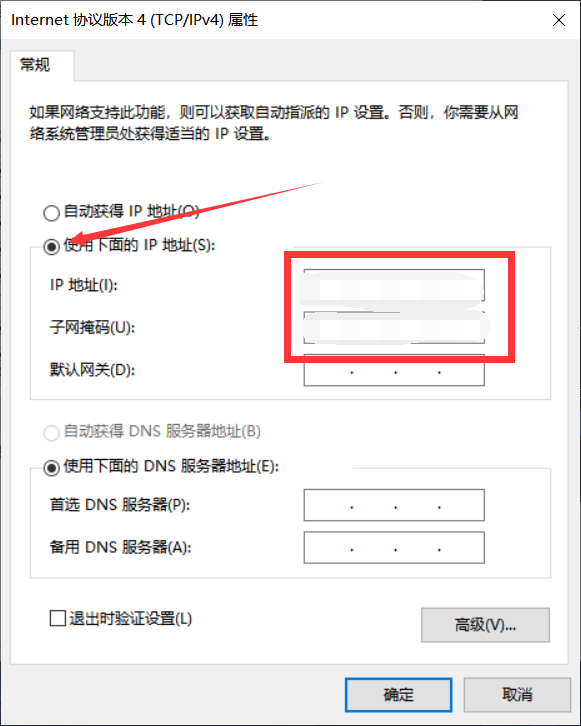

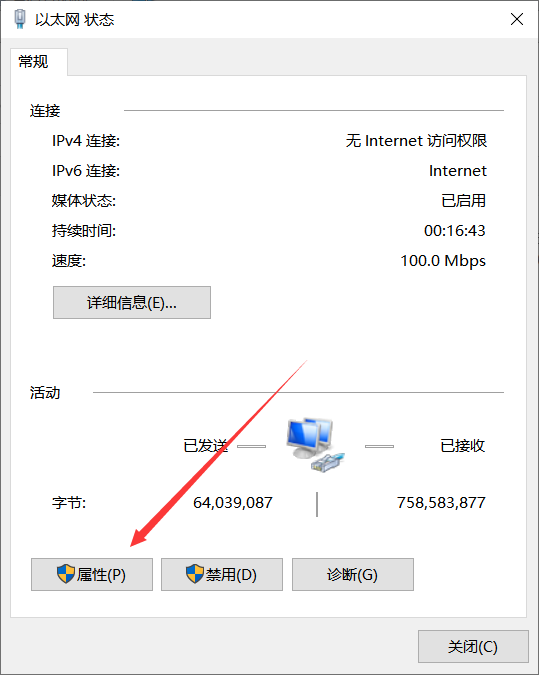

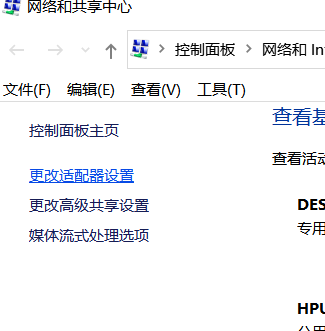

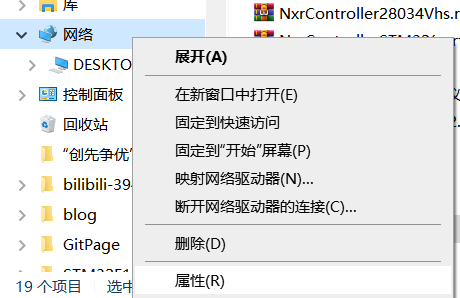

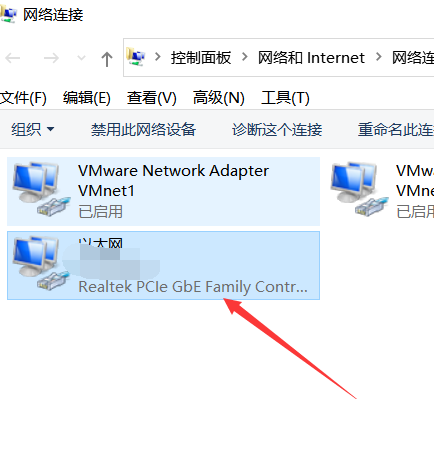

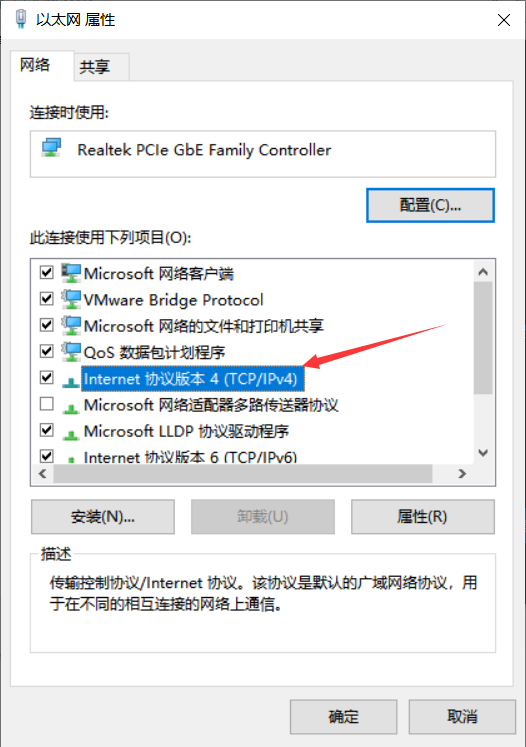

电脑网口配置如下：

w5500.h

#ifndef	_W5500_H_
#define	_W5500_H_
#include "string.h"
/***************** Common Register *****************/
#define MR		0x0000
	#define RST		0x80
	#define WOL		0x20
	#define PB		0x10
	#define PPP		0x08
	#define FARP	0x02

#define GAR		0x0001
#define SUBR	0x0005
#define SHAR	0x0009
#define SIPR	0x000f

#define INTLEVEL	0x0013
#define IR		0x0015
	#define CONFLICT	0x80
	#define UNREACH		0x40
	#define PPPOE		0x20
	#define MP			0x10

#define IMR		0x0016
	#define IM_IR7		0x80
	#define IM_IR6		0x40
	#define IM_IR5		0x20
	#define IM_IR4		0x10

#define SIR		0x0017
	#define S7_INT		0x80
	#define S6_INT		0x40
	#define S5_INT		0x20
	#define S4_INT		0x10
	#define S3_INT		0x08
	#define S2_INT		0x04
	#define S1_INT		0x02
	#define S0_INT		0x01

#define SIMR	0x0018
	#define S7_IMR		0x80
	#define S6_IMR		0x40
	#define S5_IMR		0x20
	#define S4_IMR		0x10
	#define S3_IMR		0x08
	#define S2_IMR		0x04
	#define S1_IMR		0x02
	#define S0_IMR		0x01

#define RTR		0x0019
#define RCR		0x001b

#define PTIMER	0x001c
#define PMAGIC	0x001d
#define PHA		0x001e
#define PSID	0x0024
#define PMRU	0x0026

#define UIPR	0x0028
#define UPORT	0x002c

#define PHYCFGR	0x002e
	#define RST_PHY		0x80
	#define OPMODE		0x40
	#define DPX			0x04
	#define SPD			0x02
	#define LINK		0x01

#define VERR	0x0039

/********************* Socket Register *******************/
#define Sn_MR		0x0000
	#define MULTI_MFEN		0x80
	#define BCASTB			0x40
	#define	ND_MC_MMB		0x20
	#define UCASTB_MIP6B	0x10
	#define MR_CLOSE		0x00
	#define MR_TCP		0x01
	#define MR_UDP		0x02
	#define MR_MACRAW		0x04

#define Sn_CR		0x0001
	#define OPEN		0x01
	#define LISTEN		0x02
	#define CONNECT		0x04
	#define DISCON		0x08
	#define CLOSE		0x10
	#define SEND		0x20
	#define SEND_MAC	0x21
	#define SEND_KEEP	0x22
	#define RECV		0x40

#define Sn_IR		0x0002
	#define IR_SEND_OK		0x10
	#define IR_TIMEOUT		0x08
	#define IR_RECV			0x04
	#define IR_DISCON		0x02
	#define IR_CON			0x01

#define Sn_SR		0x0003
	#define SOCK_CLOSED		0x00
	#define SOCK_INIT		0x13
	#define SOCK_LISTEN		0x14
	#define SOCK_ESTABLISHED	0x17
	#define SOCK_CLOSE_WAIT		0x1c
	#define SOCK_UDP		0x22
	#define SOCK_MACRAW		0x02

	#define SOCK_SYNSEND	0x15
	#define SOCK_SYNRECV	0x16
	#define SOCK_FIN_WAI	0x18
	#define SOCK_CLOSING	0x1a
	#define SOCK_TIME_WAIT	0x1b
	#define SOCK_LAST_ACK	0x1d

#define Sn_PORT		0x0004
#define Sn_DHAR	   	0x0006
#define Sn_DIPR		0x000c
#define Sn_DPORTR	0x0010

#define Sn_MSSR		0x0012
#define Sn_TOS		0x0015
#define Sn_TTL		0x0016

#define Sn_RXBUF_SIZE	0x001e
#define Sn_TXBUF_SIZE	0x001f
#define Sn_TX_FSR	0x0020
#define Sn_TX_RD	0x0022
#define Sn_TX_WR	0x0024
#define Sn_RX_RSR	0x0026
#define Sn_RX_RD	0x0028
#define Sn_RX_WR	0x002a

#define Sn_IMR		0x002c
	#define IMR_SENDOK	0x10
	#define IMR_TIMEOUT	0x08
	#define IMR_RECV	0x04
	#define IMR_DISCON	0x02
	#define IMR_CON		0x01

#define Sn_FRAG		0x002d
#define Sn_KPALVTR	0x002f

/*******************************************************************/
/************************ SPI Control Byte *************************/
/*******************************************************************/
/* Operation mode bits */
#define VDM		0x00
#define FDM1	0x01
#define	FDM2	0x02
#define FDM4	0x03

/* Read_Write control bit */
#define RWB_READ	0x00
#define RWB_WRITE	0x04

/* Block select bits */
#define COMMON_R	0x00

/* Socket 0 */
#define S0_REG		0x08
#define S0_TX_BUF	0x10
#define S0_RX_BUF	0x18

/* Socket 1 */
#define S1_REG		0x28
#define S1_TX_BUF	0x30
#define S1_RX_BUF	0x38

/* Socket 2 */
#define S2_REG		0x48
#define S2_TX_BUF	0x50
#define S2_RX_BUF	0x58

/* Socket 3 */
#define S3_REG		0x68
#define S3_TX_BUF	0x70
#define S3_RX_BUF	0x78

/* Socket 4 */
#define S4_REG		0x88
#define S4_TX_BUF	0x90
#define S4_RX_BUF	0x98

/* Socket 5 */
#define S5_REG		0xa8
#define S5_TX_BUF	0xb0
#define S5_RX_BUF	0xb8

/* Socket 6 */
#define S6_REG		0xc8
#define S6_TX_BUF	0xd0
#define S6_RX_BUF	0xd8

/* Socket 7 */
#define S7_REG		0xe8
#define S7_TX_BUF	0xf0
#define S7_RX_BUF	0xf8

#define TRUE	0xff
#define FALSE	0x00

#define S_RX_SIZE	2048	/*定义Socket接收缓冲区的大小，可以根据W5500_RMSR的设置修改 */
#define S_TX_SIZE	2048  	/*定义Socket发送缓冲区的大小，可以根据W5500_TMSR的设置修改 */

/***************----- W5500 GPIO定义 -----***************/
#define W5500_SCS		GPIO_PIN_10	//定义W5500的CS引脚
#define W5500_SCS_PORT	GPIOA

#define W5500_RST		GPIO_PIN_8	//定义W5500的RST引脚
#define W5500_RST_PORT	GPIOA

#define W5500_INT		GPIO_PIN_9	//定义W5500的INT引脚
#define W5500_INT_PORT	GPIOA

/***************----- 网络参数变量定义 -----***************/
extern unsigned char Gateway_IP[4];	//网关IP地址
extern unsigned char Sub_Mask[4];	//子网掩码
extern unsigned char Phy_Addr[6];	//物理地址(MAC)
extern unsigned char IP_Addr[4];	//本机IP地址

extern unsigned char S0_Port[2];	//端口0的端口号(5000)
extern unsigned char S0_DIP[4];		//端口0目的IP地址
extern unsigned char S0_DPort[2];	//端口0目的端口号(6000)

extern unsigned char UDP_DIPR[4];	//UDP(广播)模式,目的主机IP地址
extern unsigned char UDP_DPORT[2];	//UDP(广播)模式,目的主机端口号

/***************----- 端口的运行模式 -----***************/
extern unsigned char S0_Mode;	//端口0的运行模式,0:TCP服务器模式,1:TCP客户端模式,2:UDP(广播)模式
#define TCP_SERVER		0x00	//TCP服务器模式
#define TCP_CLIENT		0x01	//TCP客户端模式
#define UDP_MODE		0x02	//UDP(广播)模式

/***************----- 端口的运行状态 -----***************/
extern unsigned char S0_State;	//端口0状态记录,1:端口完成初始化,2端口完成连接(可以正常传输数据)
#define S_INIT			0x01	//端口完成初始化
#define S_CONN			0x02	//端口完成连接,可以正常传输数据

/***************----- 端口收发数据的状态 -----***************/
extern unsigned char S0_Data;		//端口0接收和发送数据的状态,1:端口接收到数据,2:端口发送数据完成
#define S_RECEIVE		0x01		//端口接收到一个数据包
#define S_TRANSMITOK	0x02		//端口发送一个数据包完成

/***************----- 端口数据缓冲区 -----***************/
extern unsigned char Rx_Buffer[2048];	//端口接收数据缓冲区
extern unsigned char Tx_Buffer[2048];	//端口发送数据缓冲区

extern unsigned char W5500_Interrupt;	//W5500中断标志(0:无中断,1:有中断)
typedef unsigned char SOCKET;			//自定义端口号数据类型

//extern void Delay(unsigned int d);//延时函数(ms)
extern void W5500_GPIO_Configuration(void);//W5500 GPIO初始化配置
extern void W5500_NVIC_Configuration(void);//W5500 接收引脚中断优先级设置
extern void SPI_Configuration(void);//W5500 SPI初始化配置(STM32 SPI1)
extern void W5500_Hardware_Reset(void);//硬件复位W5500
extern void W5500_Init(void);//初始化W5500寄存器函数
extern unsigned char Detect_Gateway(void);//检查网关服务器
extern void Socket_Init(SOCKET s);//指定Socket(0~7)初始化
extern unsigned char Socket_Connect(SOCKET s);//设置指定Socket(0~7)为客户端与远程服务器连接
extern unsigned char Socket_Listen(SOCKET s);//设置指定Socket(0~7)作为服务器等待远程主机的连接
extern unsigned char Socket_UDP(SOCKET s);//设置指定Socket(0~7)为UDP模式
extern unsigned short Read_SOCK_Data_Buffer(SOCKET s, unsigned char *dat_ptr);//指定Socket(0~7)接收数据处理
extern void Write_SOCK_Data_Buffer(SOCKET s, unsigned char *dat_ptr, unsigned short size); //指定Socket(0~7)发送数据处理
extern void W5500_Interrupt_Process(void);//W5500中断处理程序框架

void Load_Net_Parameters();		//装载网络参数
void W5500_Initialization();		//W5500初始货配置
void W5500_Socket_Set(void);
void Process_Socket_Data(SOCKET s);
#endif

需要更改和注意的是连接的管脚，把链接的管脚一定要对应好。

main.c

/* USER CODE BEGIN Header */
/**
  ******************************************************************************
  * @file           : main.c
  * @brief          : Main program body
  ******************************************************************************
  * @attention
  *
  * Copyright (c) 2023 STMicroelectronics.
  * All rights reserved.
  *
  * This software is licensed under terms that can be found in the LICENSE file
  * in the root directory of this software component.
  * If no LICENSE file comes with this software, it is provided AS-IS.
  *
  ******************************************************************************
  */
/* USER CODE END Header */
/* Includes ------------------------------------------------------------------*/
#include "main.h"
#include "spi.h"
#include "tim.h"
#include "gpio.h"

/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */
#include "w5500.h"
/* USER CODE END Includes */

/* Private typedef -----------------------------------------------------------*/
/* USER CODE BEGIN PTD */

/* USER CODE END PTD */

/* Private define ------------------------------------------------------------*/
/* USER CODE BEGIN PD */

/* USER CODE END PD */

/* Private macro -------------------------------------------------------------*/
/* USER CODE BEGIN PM */

/* USER CODE END PM */

/* Private variables ---------------------------------------------------------*/

/* USER CODE BEGIN PV */

/* USER CODE END PV */

/* Private function prototypes -----------------------------------------------*/
void SystemClock_Config(void);
/* USER CODE BEGIN PFP */
uint8_t W5500_Send_Delay_Counter=0;
/* USER CODE END PFP */

/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */

/* USER CODE END 0 */

/**
  * @brief  The application entry point.
  * @retval int
  */
int main(void)
{
  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_TIM2_Init();
  MX_SPI2_Init();
  /* USER CODE BEGIN 2 */
  	W5500_GPIO_Configuration();
	Load_Net_Parameters();		//装载网络参数
	W5500_Hardware_Reset();		//硬件复位W5500
	W5500_Initialization();		//W5500初始货配置
	HAL_TIM_Base_Start_IT(&htim2);
	W5500_Socket_Set();//W5500端口初始化配置


  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {

		W5500_Interrupt_Process();//W5500中断处理程序框架
//		if(S0_State == (S_INIT|S_CONN))
//		{
//			S0_Data&=~S_TRANSMITOK;
//			memcpy(Tx_Buffer, "Welcome To YSU_HCC!", 19);
//			Write_SOCK_Data_Buffer(0, Tx_Buffer, 19);//指定Socket(0~7)发送数据处理,端口0发送19字节数据
//			Process_Socket_Data(0);//W5500接收并发送接收到的数据
//		}
		if((S0_Data & S_RECEIVE) == S_RECEIVE)//如果Socket0接收到数据
		{
			S0_Data&=~S_RECEIVE;
			Process_Socket_Data(0);//W5500接收并发送接收到的数据
		}
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}

/**
  * @brief System Clock Configuration
  * @retval None
  */
void SystemClock_Config(void)
{
  RCC_OscInitTypeDef RCC_OscInitStruct = {0};
  RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};

  /** Initializes the RCC Oscillators according to the specified parameters
  * in the RCC_OscInitTypeDef structure.
  */
  RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;
  RCC_OscInitStruct.HSEState = RCC_HSE_ON;
  RCC_OscInitStruct.HSEPredivValue = RCC_HSE_PREDIV_DIV1;
  RCC_OscInitStruct.HSIState = RCC_HSI_ON;
  RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
  RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;
  RCC_OscInitStruct.PLL.PLLMUL = RCC_PLL_MUL9;
  if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
  {
    Error_Handler();
  }

  /** Initializes the CPU, AHB and APB buses clocks
  */
  RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
                              |RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;
  RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;
  RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
  RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV2;
  RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;

  if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_2) != HAL_OK)
  {
    Error_Handler();
  }
}

/* USER CODE BEGIN 4 */

/* USER CODE END 4 */

/**
  * @brief  This function is executed in case of error occurrence.
  * @retval None
  */
void Error_Handler(void)
{
  /* USER CODE BEGIN Error_Handler_Debug */
  /* User can add his own implementation to report the HAL error return state */
  __disable_irq();
  while (1)
  {
  }
  /* USER CODE END Error_Handler_Debug */
}

#ifdef  USE_FULL_ASSERT
/**
  * @brief  Reports the name of the source file and the source line number
  *         where the assert_param error has occurred.
  * @param  file: pointer to the source file name
  * @param  line: assert_param error line source number
  * @retval None
  */
void assert_failed(uint8_t *file, uint32_t line)
{
  /* USER CODE BEGIN 6 */
  /* User can add his own implementation to report the file name and line number,
     ex: printf("Wrong parameters value: file %s on line %d\r\n", file, line) */
  /* USER CODE END 6 */
}
#endif /* USE_FULL_ASSERT */

Initializes the CPU, AHB and APB buses clocks
*/
RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
|RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;
RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;
RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV2;
RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;

if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_2) != HAL_OK)
{
Error_Handler();
}
}

/* USER CODE BEGIN 4 */

/* USER CODE END 4 */

/**

  • @brief This function is executed in case of error occurrence.
  • @retval None
    /
    void Error_Handler(void)
    {
    /     USER CODE BEGIN Error_Handler_Debug /
    /     User can add his own implementation to report the HAL error return state /
    __disable_irq();
    while (1)
    {
    }
    /     USER CODE END Error_Handler_Debug */
    }

#ifdef USE_FULL_ASSERT
/**

  • @brief Reports the name of the source file and the source line number
  •     where the assert_param error has occurred.
  • @param file: pointer to the source file name
  • @param line: assert_param error line source number
  • @retval None
    */
    void assert_failed(uint8_t file, uint32_t line)
    {
    /     USER CODE BEGIN 6 /
    /     User can add his own implementation to report the file name and line number,
    ex: printf(“Wrong parameters value: file %s on line %d\r\n”, file, line) /
    /     USER CODE END 6 /
    }
    #endif /     USE_FULL_ASSERT */

移植后，注意修改相关定义与SPI的端口！！！！十分重要！！！
革Mean君
关注
  • 3
    点赞
  • 踩
  • 6
    收藏
    觉得还不错? 一键收藏
  • 1
    评论
W5500以太网芯片数据手册以及参考原理图.zip
09-01
W5500以太网芯片数据手册、参考原理图、W5500硬件设计布线规范等
基于嵌入式系统的以太网控制器设计
08-11
本文主要基于S3C44B0X+uClinux 系统平台开发出嵌入式以太网控制器，该方案和其它设计比较具有高性能、低功耗、软硬件易扩展特点，是当前及今后工业以太网控制器的理想选择方案。
一文掌握w5500以太网芯片
热门推荐
Shijia Yin
11-07 2万+
文章目录序言W5500芯片简介库文件组成介绍ioLibrary Driver库文件移植过程准备接口函数接口绑定官方库源码分析wizchip_conf.c 和wizchip_conf.hw5500.c和w5500.hsocket.c和socket.h总结 序言 最近开始了W5500的编程之旅，我从商家给的例程开始学习，但是渐渐地发现，这些例程有一些缺点（功能不够完善，可移植性差，代码编写不规范，接...
STM32+W5500实现以太网通信_stm32以太网通信，2024年最新我总结了24家大厂100份面试题
最新发布
2301_79058506的博客
04-10 700
STM32系列32位微控制器基于Arm® Cortex®-M处理器，旨在为MCU用户提供新的开发自由度。它包括一系列产品，集高性能、实时功能、数字信号处理、低功耗/低电压操作、连接性等特性于一身，同时还保持了集成度高和易于开发的特点。本例采用STM32作为MCU。W5500是一款全硬件TCP/IP嵌入式以太网控制器，为嵌入式系统提供了更加简洁的互联网方案。W5500集成了TCP/IP协议栈，10/100M以太网数据链路层(MAC)以及物理层(PHY)。
STM32F1平台+W5500 网页点灯例程
10-21
测试ip：192.168.1.41；名称：Test；密码：32123212 w5500 接stm32的SPI2，rst脚接PB9，中断引脚未使用。 代码没有任何问题，只要模块，开发板没有损坏。接线正确，保证可以做一次成功的实验
W5500以太网控制器芯片（一）：ioLibrary库实现TCP服务器
zhangfls的博客
07-12 3822
W5500 芯片是一款集成全硬件TCP/IP 协议栈的嵌入式以太网控制器，同时也是一颗工业级以太网控制芯片。 W5500 支持高速标准4线SPI接口与主机进行通信，该 SPI 速率理论上可以达到 80MHz。其内部还集成了以太网数据链路层（MAC）和10BaseT/100BaseTX 以太网物理层（PHY），支持自动协商（10/100-Based全双工/半双工）、掉电模式和网络唤醒功能。与传统软件协议栈不同，W5500内嵌的8个独立硬件 Socket 可以进行8路独立通信，该8路Socket的通信效率互..
5. w5500模块
木牛的博客
01-03 5211
打开ping例程，找到w5500_conf.c文件，将第13行的远端IP设置为你主机的IP，编译后下载，打开串口助手即可看到调试信息。1234567891011121314/*定义MAC地址,如果多块W5500网络适配板在同一现场工作，请使用不同的MAC地址*//*定义默认IP信息*//*定义W5500默认IP地址*//*定义W5500默认子网掩码*//*定义W5500默认网关*//*定义W5500默认DNS*//*定义本地端口*/
网络知识汇总(基于W5500以太网)
让你爱上电路设计
04-16 2867
内容包括以太网、互联网、IP地址、子网掩码、网关、MAC地址的介绍等。
STM32 以太网W5500
12-02 8325
W5500 W5500 是一款全硬件 TCP/IP 嵌入式以太网控制器，为嵌入式系统提供了更加简易 的互联网连接方案。 W5500 集成了 TCP/IP 协议栈， 10/100M 以太网数据链路层（MAC）及物理层（PHY）W5500 内嵌 32K 字节片上缓存以供以太网包处理。 你只需要一些简单的 Socket 编程就能实现以太网应用。这将会比其他嵌入式以太网...
stm32CubeMX HAL W5500芯片介绍 第一章
电子第一课，点亮LED；第二课，点亮钽电容；第三课，点亮MOS管
08-31 1814
W5500是一款由韩国WIZnet公司开发的嵌入式以太网控制器芯片。它采用硬件TCP/IP协议栈，可用于各种物联网和网络通信应用。W5500支持10/100以太网速率，并提供SPI接口与主控器连接。它具有低功耗、高性能和易于集成等特点，广泛应用于物联网设备、工业自动化、家庭自动化、网络摄像头等领域。
基于W5500嵌入式以太网控制器设计-电路方案
04-20
W5500芯片是一款采用全硬件TCP/IP协议栈的嵌入式以太网控制器，它能使嵌入式系统通过SPI (串行外设接口)接口轻松地连接到网络。W5500 具有完整的TCP/IP协议栈和10/100Mbps以太网网络层(MAC) 和物理层(PHY) ，因此...
通信与网络中的嵌入式工业以太网控制器的设计和应用
11-24
随着工业以太网的大规模应用，嵌入式的工业以太网系统也越来越多地渗入到了工控领域，以... 硬件设计 控制器的硬件设计在SOPC Builder和QuartusII中完成。利用它们可以灵活定制NIOS CPU的各个特性甚至指令，可以使用
物联网项目实战开发之基于STM32+W5500以太网口通过MQTT协议接入中移OneNet物联网云平台测试代码程序（单路继电器）
05-25
STM32F103通过SPI接口跟W5500以太网模块相连。 1、连接中移动onenet物联网云平台，主动上报本地数据到平台端。 2、接收平台端下发的控制指令并动作。上报继电器状态值。 3、代码使用KEIL开发，当前在STM32F103C8T6...
W5500_EVB:W5500-EVB 库和示例
06-15
硬连线 TCP/IP 嵌入式以太网控制器 SPI（串行外设接口）微控制器接口 硬连线 TCP/IP 堆栈支持 TCP、UDP、IPv4、ICMP、ARP、IGMP 和 PPPoE 协议 易于实现其他网络协议 恩智浦 LPC11E36/501 MCU (LPC11E36FHN33) 运行...
W5500 使用总结
OnlyLove_的博客
10-08 8055
一、资源 官网：WIZnet – 官方中文网站 (iwiznet.cn) 芯片资源：W5500 – WIZnet (iwiznet.cn) 驱动库：GitHub - Wiznet/ioLibrary_Driver: Create a repository of WIZnet ioLibrary. 二、W5500功能框图 三、接口 W5500 提供了 SPI（串行外部接口）作为外设主机接口，有 SCSn,SCLK, MOSI, MISO 共 4 路信号，且作为 SPI 从机工作。 W5500 支持 SPI 模
高性能以太网芯片W5500 数据手册 V1.0（三）
WIZnet2012专栏
10-14 6274
W5500是WIZnet最新推出的一款高性能以太网芯片，发扬了早期芯片W5100 & W5200的所有主要特征。全功能10/100以太网MAC&PHY，全硬件TCP/IP协议处理，8个独立socket，32KB RAM缓存。新的W5500独特处包括一个更快、多功能的SPI接口(80 MHz)，主控芯片灵活地利用W5500缓存处理通用的数据，片上RAM比较小的低成本单片机也同样可以。
W5500常见问题集锦
Oh_my_God_L_C的博客
11-14 1万+
  Q1: 在芯片处于TCP_Server模式下，在交换机/路由器网络中无法ping通也无法通讯。 R: WIZnet芯片是硬件协议栈芯片，有别于软件协议栈，如果芯片不主动往网络中发包，在TCP_Server模式下是不会有任何数据包发送的，这样会造成路由ARP表中无法形成IP和MAC设备的对应关系。 A:解决方案: 在芯片上电时往任意IP发送一个UDP数据包，从而更新路由的ARP表，...
STM32+W5500以太网模块
weixin_48302823的博客
12-25 1万+
一：w5500以太网模块介绍： W5500 是一款全硬件 TCP/IP 嵌入式以太网控制器，为嵌入式系统提供了更加简易的互联网连接方 案。W5500 集成了 TCP/IP 协议栈，10/100M 以太网数据链路层（MAC） 及物理层（PHY），使得 用户使用单芯片就能够在他们的应用中拓展网络连接。 久经市场考验的 WIZnet 全硬件 TCP/IP 协议栈支持 TCP,UDP,IPv4,ICMP,ARP,IGMP 以及 PPPoE 协议。W5500 内嵌 32K 字节片上缓存以供以太网包处理。如果你使用
w5500以太网模块电路分析
05-11
W5500是一款高性能以太网控制器，适用于各种嵌入式网络应用。其内部包含了MAC控制器、PHY接口、TCP/IP协议栈等核心功能模块。W5500以太网模块电路包含四个主要部分：微控制器系统、W5500芯片、PHY电路和外部时钟电路。 首先，W5500以太网模块通过SPI总线与微控制器相连。在此基础上，W5500实现了标准HTTP、FTP、SMTP、DNS等网络协议以及用户自定义协议的通信功能。W5500集成了2K的发送和接收缓冲区，同时还支持硬件TCP/IP协议栈加速，可以提高系统的实时性和稳定性。 其次，PHY电路是W5500以太网模块的重要组成部分，主要负责处理MAC层的信号。PHY电路包括变压器、晶体振荡器、差分对收发器等。其中，变压器通过隔离TX和RX信号，消除了信号干扰，提高了传输质量。 最后，外部时钟电路可以确保W5500以太网模块以适当的时钟速率运行。正常情况下，外部时钟信号通过时钟输入引脚输入W5500，由MAC控制器进行调节。通过调整外部时钟电路，可以提高系统的时钟精度和性能。 总之，W5500以太网模块电路设计简洁，功能齐全。其高性能、低功耗和易于集成等特点，使之成为嵌入式网络应用领域的热门选择。

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论 1
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
