1 IIC

IIC 是一种由飞利浦公司（现恩智浦半导体）开发的简单、双向二线制同步串行总线。它主要用于连接微控制器和外围设备，如传感器、EEPROM（电可擦除可编程只读存储器）、实时时钟芯片等，能够在短距离内实现高效的低速数据传输。

IIC 总线仅使用两根线：串行数据线 SDA（Serial Data Line）和串行时钟线 SCL（Serial Clock Line）。这种简单的连接方式使得它在硬件设计上非常节省空间，并且可以方便地在一个系统中连接多个设备，实现多主多从的通信架构、总线仲裁已经同步功能的高性能串行总线技术。

1.1 总线组成

每一个连接到IIC总线上的器件都有一个唯一的器件地址（ID），主机通过ID建立多机通信机制，因此IIC总线节省了外围器件的片选信号线。虽然IIC总线上可以连接多个主机和多个从机，但是同一时刻，只能有一个主机向从机总线上发起传输，如果有多个主机同时发起传输，则会根据IIC总线的仲裁机制，最终只给一个主机授权，没有得到仲裁的主机则会停止传输。而且，IIC总线上只能由主机主动发起传输，从机无法主动发起传输，这也就意味着从机和从机之间也无法直接交换数据。【注：谁发时钟信号谁就是主机】

1.2 物理层

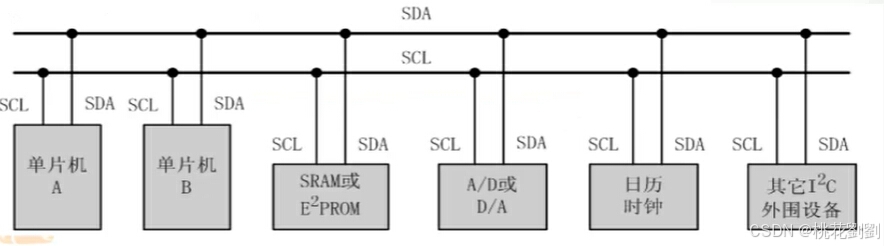

1、只有两条线路，一条双向串行数据线（SDA），一条串行时钟线（SCL）。时钟线用于数据收发同步，数据线用于收发数据。

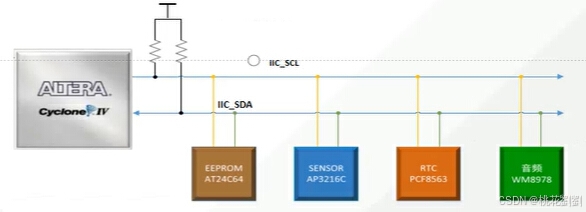

2、总线空闲时，两根线均为高电平状态。连接到总线任一器件输出的低电平都将会总线拉至低电平状态。（总线上拉的上拉电阻，上拉电阻一般4.7K）

3、支持一主一从、一主多从、多主多从，但同一时刻只有一个主机向总线上发起传输。

4、传输速率：标准模式100k bit/s,快速模式 400k bit/s，高速模式 3.4M bit/s

1.3 协议层

空闲状态：两根线均为高电平状态。

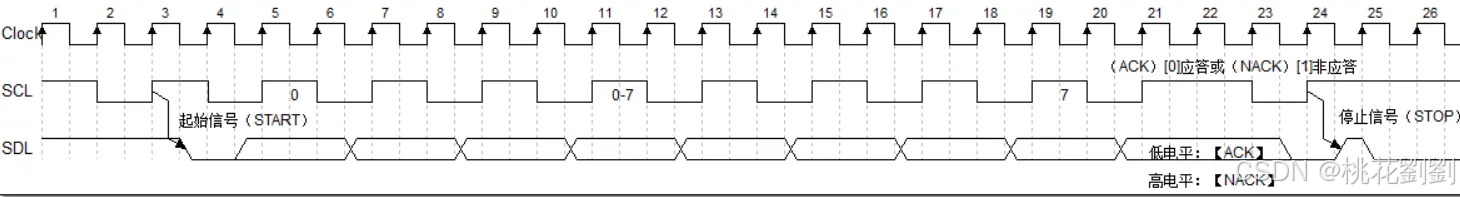

起始信号（Start Signal）：起始信号用于指示数据传输的开始。在SCL保持高电平期间，把SDA从高电平拉低产生起始信号。起始信号由主机主动建立的，在建立该信号之前 I2C 总线必须处于空闲状态。

数据传输（Data Transfer）：数据传输发生在起始信号之后。在SCL为高电平时，SDA必须保持稳定，只有在SCL为低电平时才允许SDA的电平状态改变。

应答信号（Acknowledge Signal）：应答信号用于确认数据的接收。在主设备发送完一个字节的数据后，它会释放SDA线，从设备接收到数据后，如果正确接收到数据，会拉低SDA线作为应答信号。主设备在SCL的下一个时钟周期内检测SDA线的电平状态，以确定是否成功接收。

停止信号（Stop Signal）：停止信号用于指示数据传输的结束。在 SCL 保持高电平期间， SDA 被释放，从低电平返回高电平。这表示当前的传输周期已经完成。在停止信号之后，IIC总线进入空闲状态，准备下一次数据传输。

1.4 主从模式

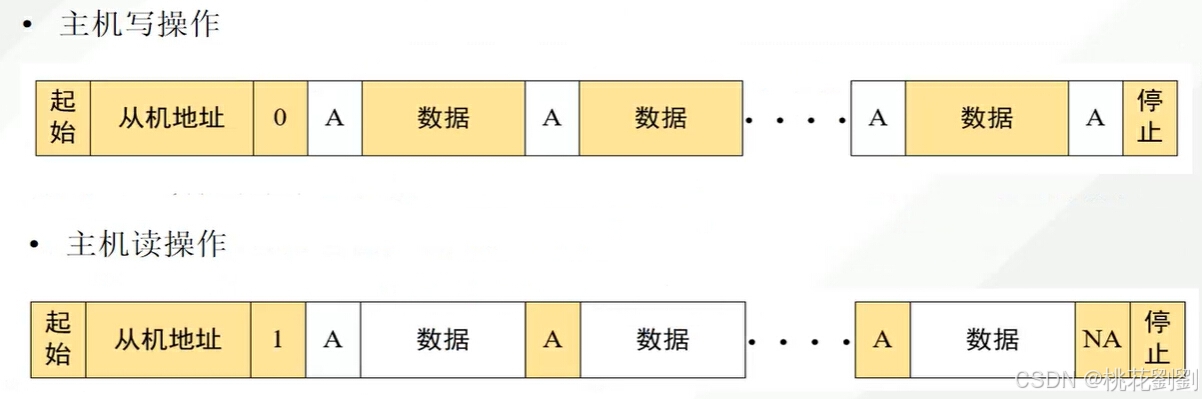

IIC 总线是一种支持多主机多从机的通信总线，它通过设备地址对从机进行寻址，只有设备地址匹配的从机才会向主机发出应答，然后主机继续传输下一个字节。而且，主机每发送一字节数据给从机，从机需要向主机发送一 bit的应答信号，当从机给出有效应答后，主机才会继续传输下一个字节，以此保证主从与从机之间的正常通信，因此 IIC 总线是一种具有流控机制的可靠串行总线。【此外，在含有多主机的 IIC 总线上还会有总线仲裁器，它会对每个主机的总线抢占权进行仲裁，以避免多个主机同时向总线发起通信造成碰撞。】
