二极管反向恢复过程详细解析

        二极管反向恢复过程,现代脉冲电路中大量使用晶体管或二极管作为开关, 或者使用主要是由它们构成的逻辑集成电路。而作为开关应用的二极管主要是利用了它的通(电阻很小)、断(电阻很大) 特性, 即二极管对正向及反向电流表现出的开关作用。二极管和一般开关的不同在于,“开”与“关”由所加电压的极性决定, 而且“开”态有微小的压降Vf,“关”态有微小的电流I0。当电压由正向变为反向时, 电流并不立刻成为(-I0) , 而是在一段时间ts 内, 反向电流始终很大, 二极管并不关断。

        经过ts后, 反向电流才逐渐变小, 再经过tf 时间, 二极管的电流才成为(-I0) , 如图1 示。ts 称为储存时间,tf 称为下降时间。tr=ts+tf 称为反向恢复时间, 以上过程称为反向恢复过程。

        这实际上是由电荷存储效应引起的, 反向恢复时间就是存储电荷耗尽所需要的时间。该过程使二极管不能在快速连续脉冲下当做开关使用。如果反向脉冲的持续时间比tr 短, 则二极管在正、反向都可导通, 起不到开关作用。因此了解二极管反向恢复时间对正确选取管子和合理设计电路至关重要。

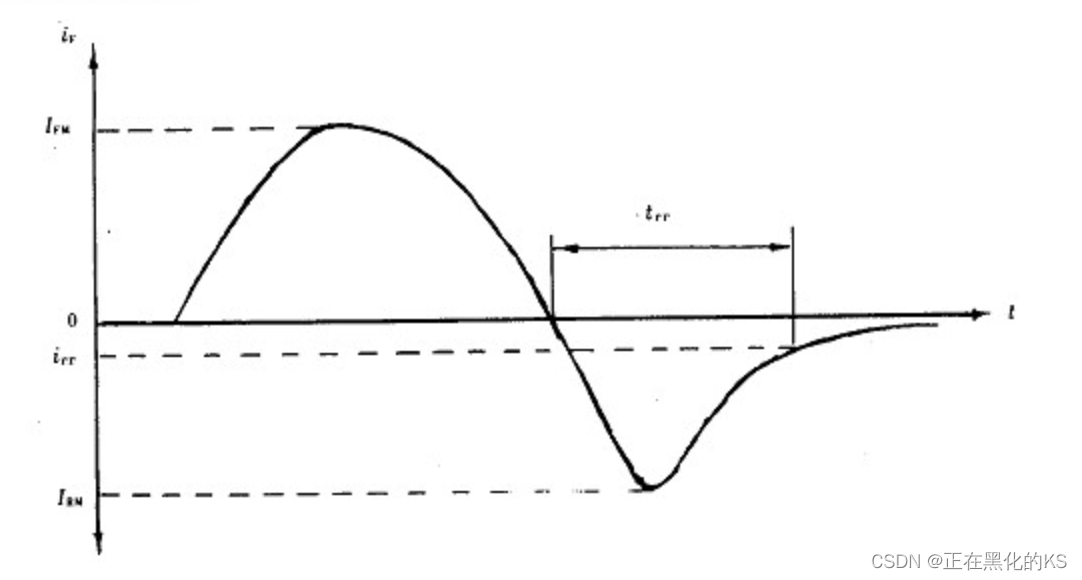

        开关从导通状态向截止状态转变时,二极管或整流器在二极管阻断反向电流之前需要首先释放存储的电荷,这个放电时间被称为反向恢复时间,在此期间电流反向流过二极管。即从正向导通电流为0时到进入完全截止状态的时间。

        反向恢复过程,实际上是由电荷存储效应引起的,反向恢复时间就是正向导通时PN结存储的电荷耗尽所需要的时间。假设为Trr,若有一周期为T1的连续PWM波通过二极管,当Trr>T1时,二极管反方向时就不能阻断此PWM波,起不到开关作用。二极管的反向恢复时间由Datasheet提供。反向恢复时间快使二极管在导通和截止之间迅速转换,可获得较高的开关速度,提高了器件的使用频率并改善了波形。

二极管反向恢复过程全解

一、二极管从正向导通到截止有一个反向恢复过程

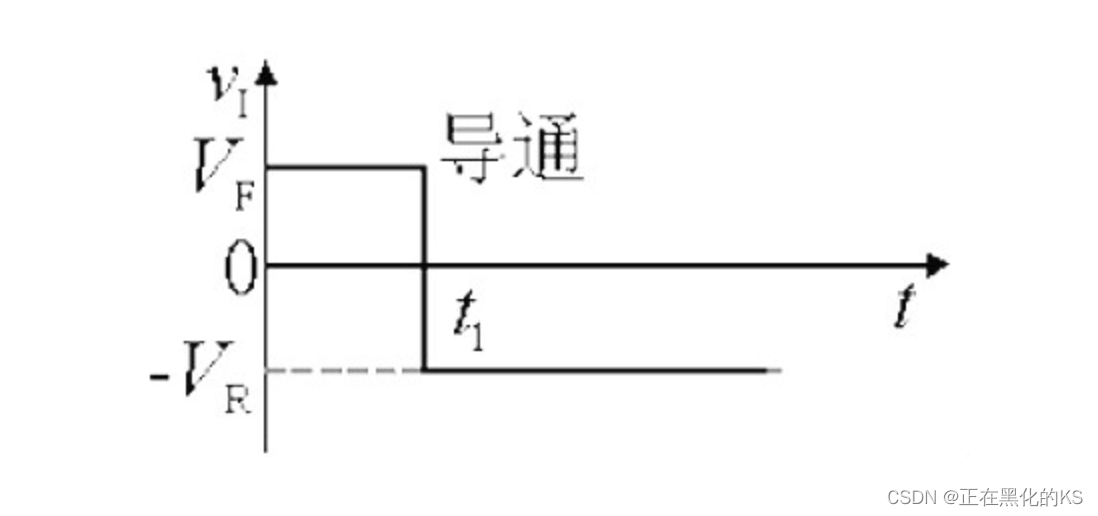

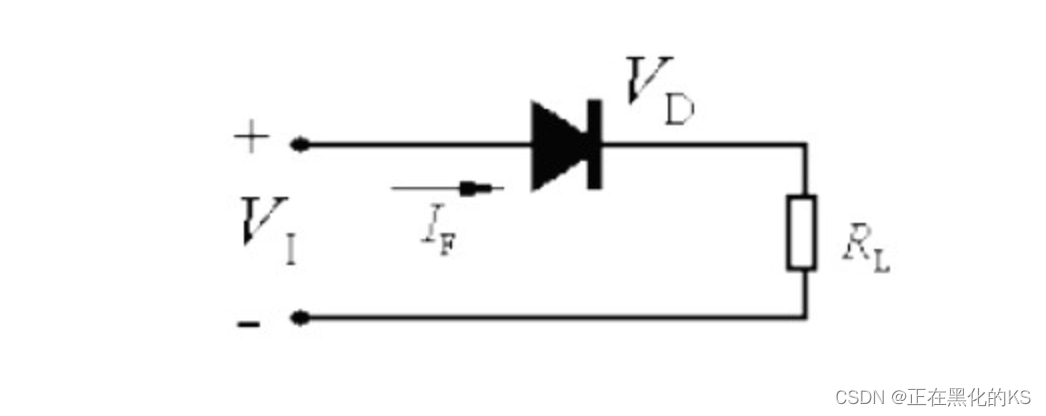

        在上图所示的硅二极管电路中加入一个如下图所示的输入电压。在0―t1时间内,输入为+VF,二极管导通,电路中有电流流通。

        设VD为二极管正向压降(硅管为0.7V左右),当VF远大于VD时,VD可略去不计,则

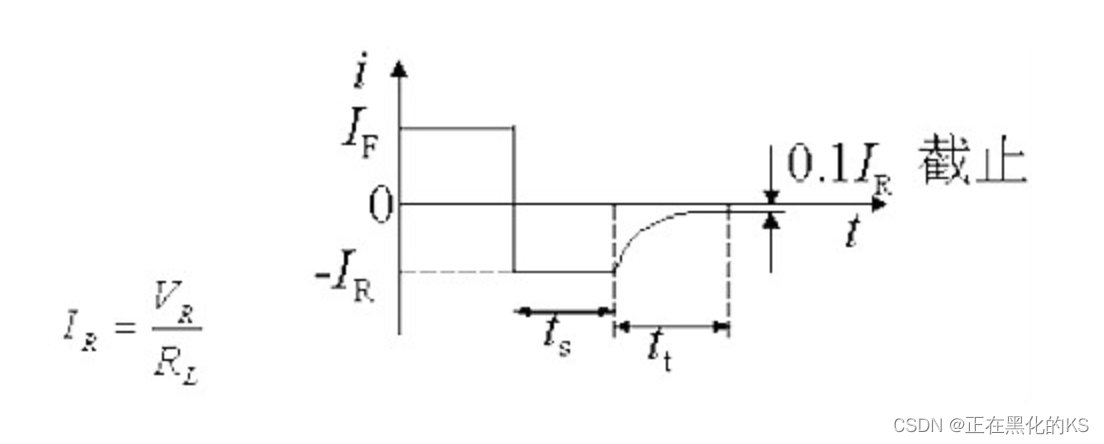

        在t1时,V1突然从+VF变为-VR。在理想情况下,二极管将立刻转为截止,电路中应只有很小的反向电流。但实际情况是,二极管并不立刻截止,而是先由正向的IF变到一个很大的反向电流IR=VR/RL,这个电流维持一段时间tS后才开始逐渐下降,再经过tt后,下降到一个很小的数值0.1IR,这时二极管才进人反向截止状态,如下图所示。

         通常把二极管从正向导通转为反向截止所经过的转换过程称为反向恢复过程。其中tS称为存储时间,tt称为渡越时间,tre=ts+tt称为反向恢复时间。由于反向恢复时间的存在,使二极管的开关速度受到限制。

### 肖特基二极管反向恢复过程中的发热原因 在肖特基二极管的工作过程中,当其从正向导通切换到反向截止状态时,会出现短暂的反向恢复电流。这一现象的主要原因是,在正向导通过程中,载流子会在PN结附近积累形成电荷存储效应[^1]。当施加反向电压时,这些储存的电荷需要一定时间才能被耗尽或重新分布,从而导致瞬态的大电流流动。 这种大电流会引发功率损耗,具体表现为焦耳热的形式释放出来。由于功耗 \( P \) 的计算公式为: \[ P = I_{rr} \cdot V_r \] 其中 \( I_{rr} \) 是反向恢复峰值电流,\( V_r \) 是反向电压。如果反向恢复时间和峰值电流较大,则产生的热量也会显著增加[^2]。 --- ### 减少肖特基二极管反向恢复期间发热量的方法 为了降低由反向恢复引起的发热问题,可以采取以下几种措施: #### 优化电路设计 - **减小负载电感**:减少外部回路中的寄生电感能够有效抑制尖峰电流的发生,进而减轻发热情况。 #### 使用低 Qrr 特性的器件 - **选择合适的二极管型号**:某些新型号的肖特基二极管已经具备更低的反向恢复电荷量 (Qrr),这意味着它们具有更短甚至可忽略不计的反向恢复期,有助于大幅削减开关过渡阶段的能量损失。 #### 改善散热条件 - **增强冷却机制**:无论是自然对流还是强制风冷等方式都可以帮助散发掉多余的热量,保持设备处于安全工作温度范围内。 ```python def calculate_power_loss(I_rr, V_r): """ 计算反向恢复期间的功率损耗 参数: I_rr -- 反向恢复峰值电流(A) V_r -- 反向电压(V) 返回值: 功率损耗(Watts) """ power_loss = I_rr * V_r return power_loss ``` 上述函数可用于估算不同条件下可能发生的最大功率损耗以便于评估实际应用环境下的温升状况并据此调整设计方案参数配置以达到最佳性能表现效果。 ---
