二极管

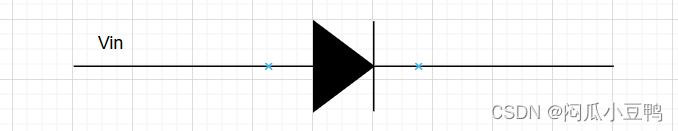

二极管的特性是单向导通；
在这里插入图片描述

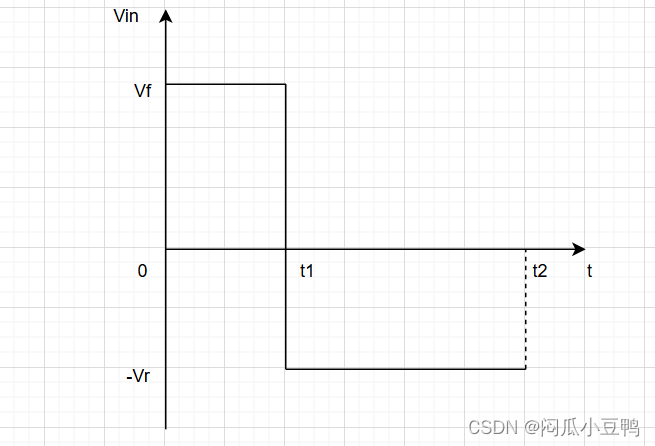

假设在二极管两端加上一个电压Vin：
0~t1时，输入电压为Vf，二极管导通；
t1~t2时，输入电压由Vf变为-Vr，二极管截至；
在这里插入图片描述
理想情况下：t1时二极管立刻截至，电路中只有很小的反向电流；
实际情况下：二极管并不会立刻截至，二极管中的电流由If变为一个很大的反向电流-Ir，这个电流会持续一段时间，之后逐渐下降，变为-0.1Ir，这时二极管才进入反向截至状态；
在这里插入图片描述
ts——存储时间
ts——渡越时间
tre——反向恢复时间，tre=ts+tt
