香橙派Zero3 全志H618 GPIO子系统

GPIO子系统API函数

1.申请GPIO函数

int gpio_request(unsigned gpio, const char *label)

gpio: 要申请的GPIO编号，一般是首先从设备树中通过of_get_named_gpio获取，此函数会返回这个GPIO的编号。
label: 给GPIO设定一个名字。
返回值：
0：申请成功。
其他：申请失败。

2.释放GPIO函数

void gpio_free(unsigned gpio)

gpio:要释放的GPIO编号。
返回值：无

3.设置GPIO为输入模式函数

int gpio_direction_input(unsigned gpio)

gpio:要设置的GPIO编号。
返回值：
0：设置成功
负值：设置失败

4.设置GPIO为输出模式的函数

int gpio_direction_output(unsigned gpio, int value)

gpio:要设置的GPIO编号
value:GPIO默认输出值
返回值：
0：设置成功
负值：设置失败

5.获取GPIO电平函数(其实是一个宏)

#define gpio_get_value __gpio_get_value
int __gpio_get_value(unsigned gpio)

gpio:要获取的GPIO编号
返回值：
非负值：得到的GPIO电平值
负值：获取失败

6.设置GPIO电平函数(宏)

#define gpio_set_value __gpio_set_value
void __gpio_set_value(unsigned gpio, int value)

gpio:要设置的GPIO编号
value:设置的电平值
返回值：无

关于全志平台GPIO编号配置

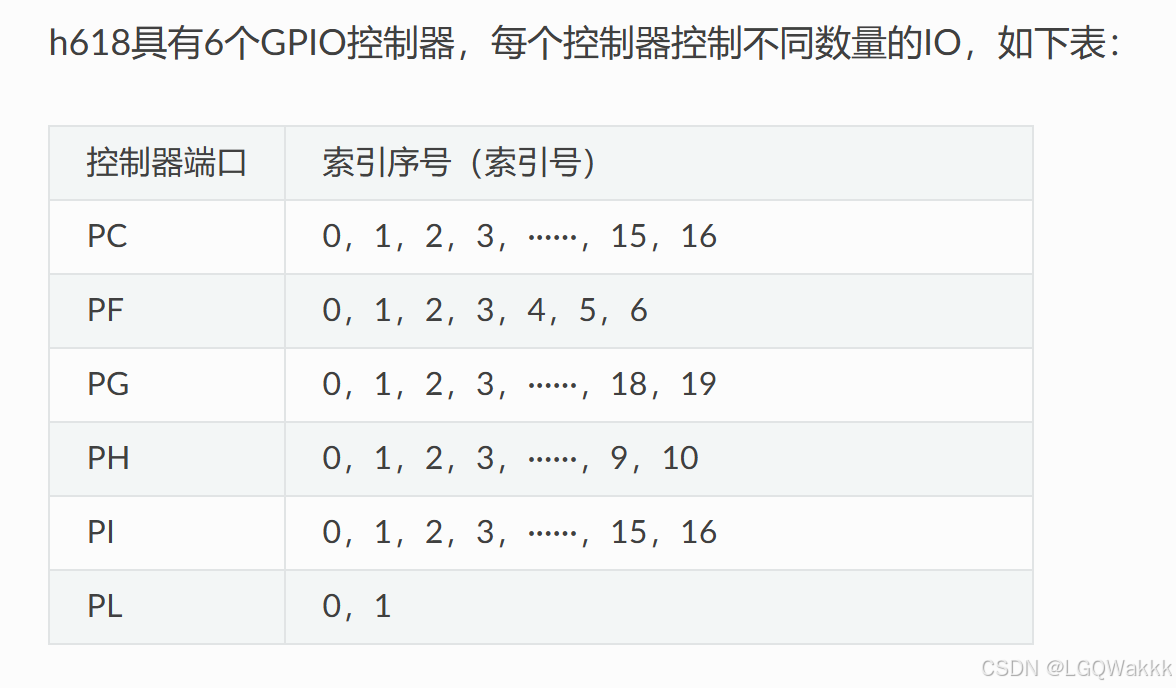

实际GPIO编号的计算也是十分简单：
GPIO编号 = 控制器端口号 * 32 + 索引序号
对于控制器端口号，例如GPIOA就是0 GPIOC就是2 等等

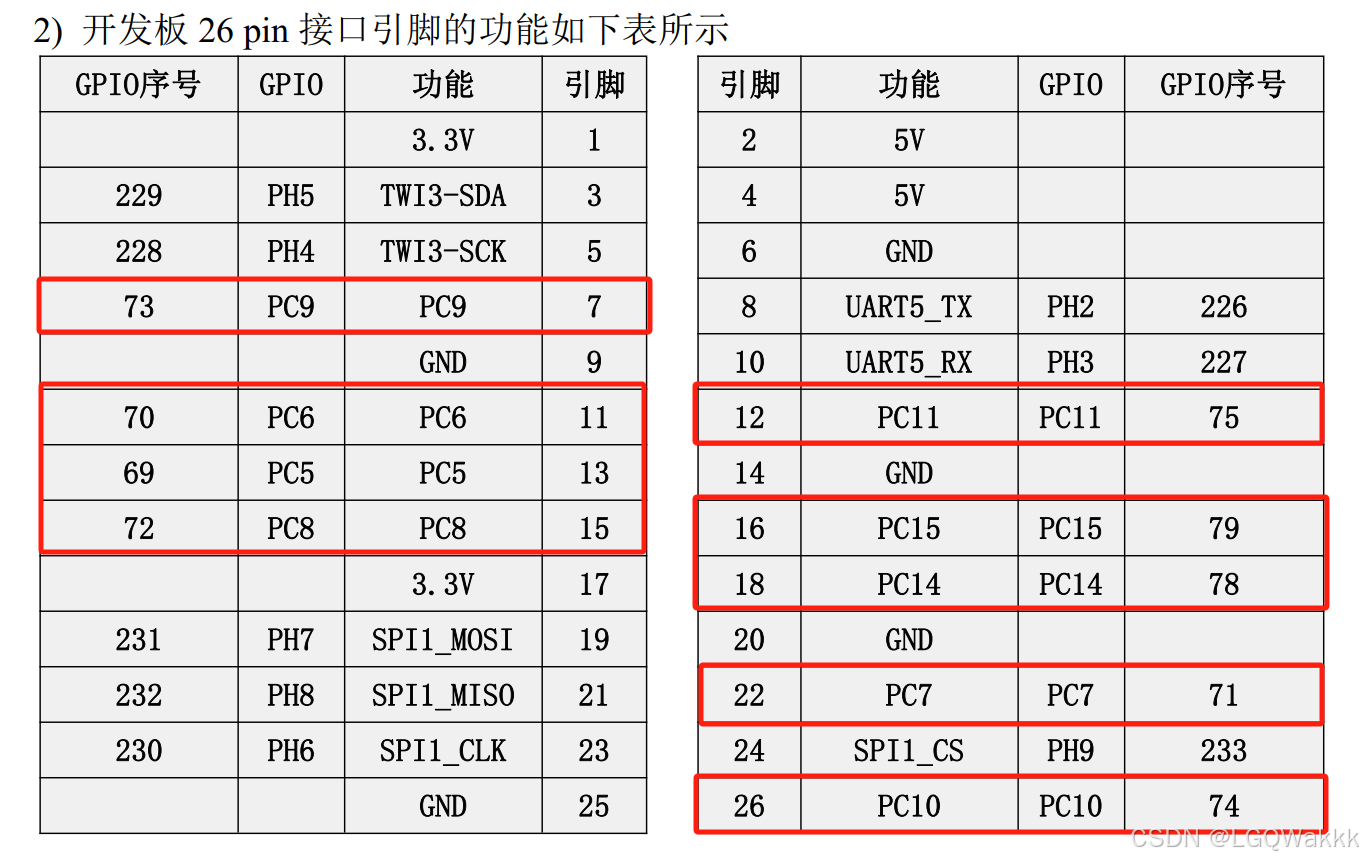

对于Orangepi Zero3有如下空闲GPIO:

这里已经给出了GPIO编号，例如PC6 ：2 * 32 + 6 = 70
注意这些GPIO只要没有正在被使用，都是可以request的，若request不成功，大概率都是引脚功能冲突，若出现冲突，可以查看设备树来选择不冲突的引脚进行request。

全志pinctrl驱动分析

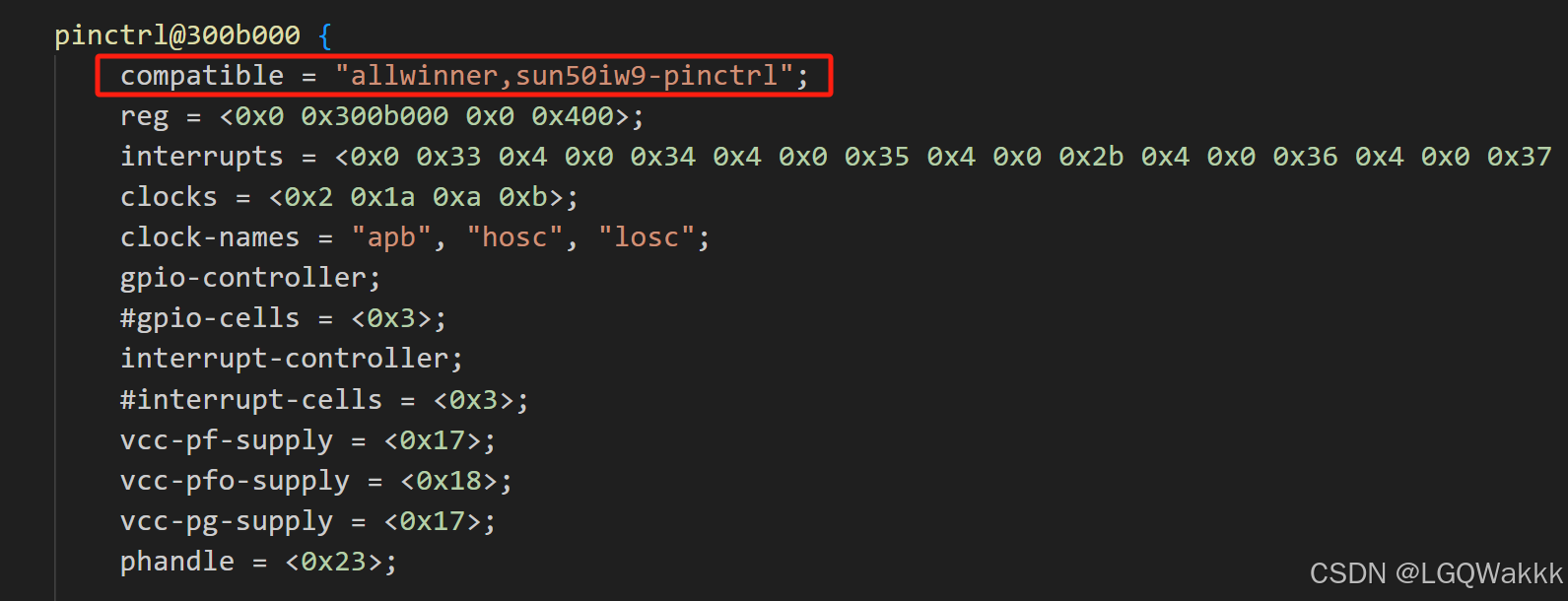

设备树中找到对应的compatible

在驱动中搜索这个compatible:
找到驱动名称：pinctrl-sun50iw9.c
驱动中含有：

static struct of_device_id sun50iw9_pinctrl_match[] = {

	{
    .compatible = "allwinner,sun50iw9-pinctrl", },
	{
   }
};
MODULE_DEVICE_TABLE(of, sun50iw9_pinctrl_match);

当然，最主要的驱动还是pinctrl-sunxi.c
上面的pinctrl-sun50iw9.c是对于各个芯片的引脚的功能定义，而pinctrl-sunxi.c是对于总体的一个控制接口，是和平台无关的。

这里以UART0的引脚分析这个驱动解析设备树的过程：
设备树中有描述：

			uart0-ph-pins {
				pins = "PH0", "PH1";
				function = "uart0";
				bias-pull-up;
				phandle = <0x29>;
			};

关于"pins"属性的识别：

static const char *sunxi_pctrl_find_pins_prop(struct device_node *node,
					      int *npins)
{

	int count;

	/* Try the generic binding */
	count = of_property_count_strings(node, "pins");
	if (count > 0) {

		*npins &
