该程序实现了使用STM32F10X微控制器管理两个LED灯和检测对角线导通的四角按键。当检测到特定按键按下时，相应LED灯会切换状态。代码中包含了LED初始化、按键初始化以及按键检测函数，主要使用GPIO端口进行操作。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

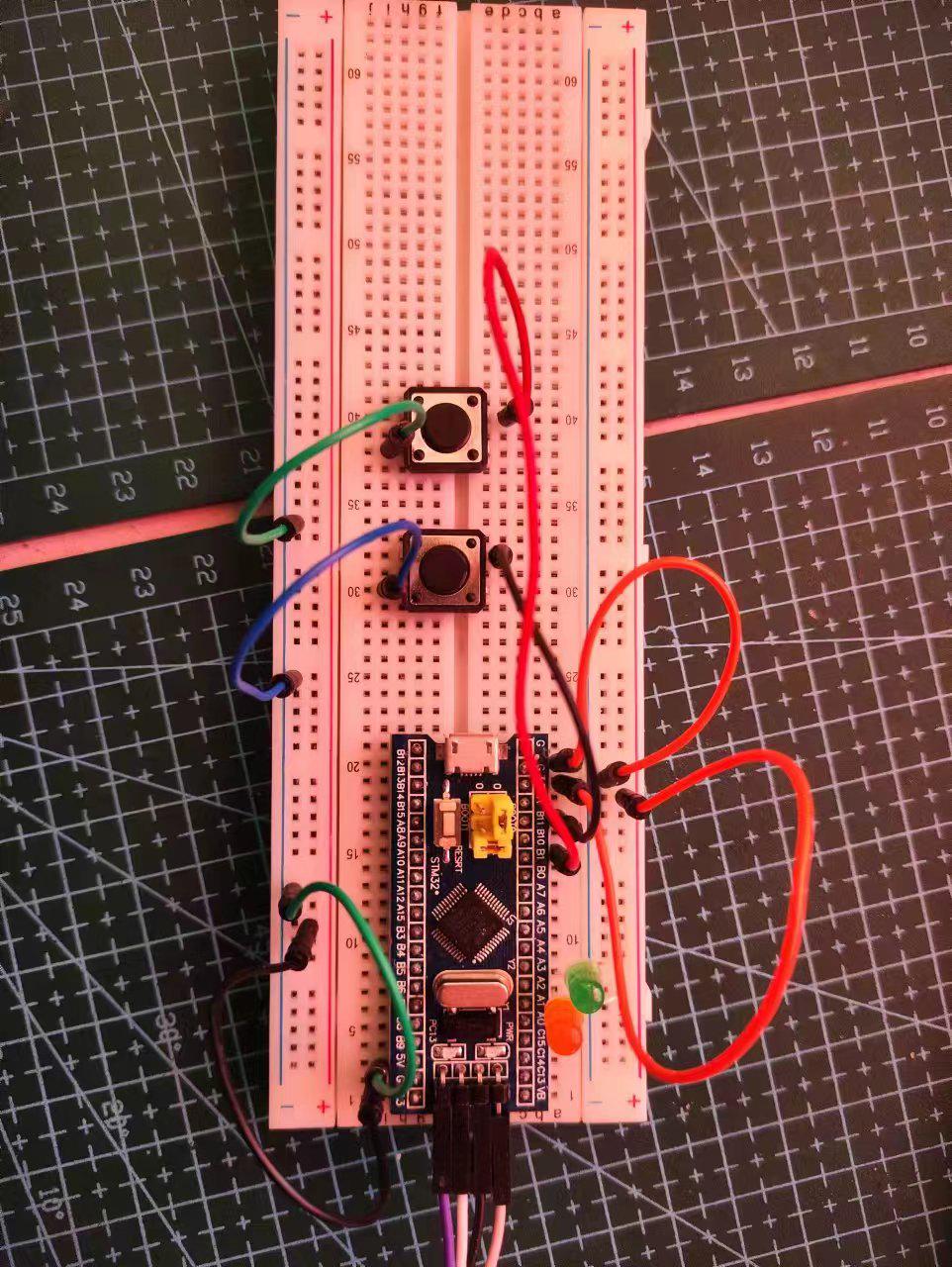

具体接线

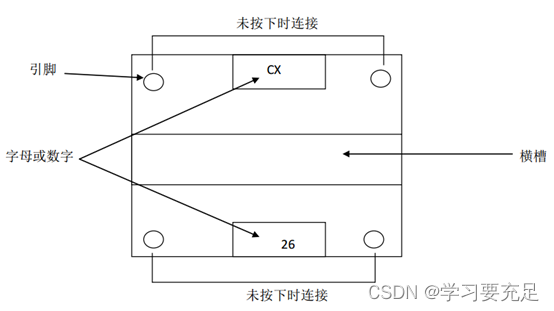

四角按键是对角线导通

下面是具体代码

LED.c

#include "stm32f10x.h"                  // Device header

void LED_Init(void)
{
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

    GPIO_InitTypeDef GPIO_InitStructure;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1 | GPIO_Pin_2;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    GPIO_SetBits(GPIOA, GPIO_Pin_1 | GPIO_Pin_2);
}

void LED1_ON(void)
{
    GPIO_ResetBits(GPIOA, GPIO_Pin_1);
}

void LED1_OFF(void)
{
    GPIO_SetBits(GPIOA, GPIO_Pin_1);
}

void LED1_Turn(void)
{
    if (GPIO_ReadOutputDataBit(GPIOA, GPIO_Pin_1) == 0)
    {
        GPIO_SetBits(GPIOA, GPIO_Pin_1);
    }
    else
    {
        GPIO_ResetBits(GPIOA, GPIO_Pin_1);
    }
}

void LED2_ON(void)
{
    GPIO_ResetBits(GPIOA, GPIO_Pin_2);
}

void LED2_OFF(void)
{
    GPIO_SetBits(GPIOA, GPIO_Pin_2);
}

void LED2_Turn(void)
{
    if (GPIO_ReadOutputDataBit(GPIOA, GPIO_Pin_2) == 0)
    {
        GPIO_SetBits(GPIOA, GPIO_Pin_2);
    }
    else
    {
        GPIO_ResetBits(GPIOA, GPIO_Pin_2);
    }
}

Key.c

#include "stm32f10x.h"                  // Device header
#include "Delay.h"

void Key_Init(void)
{
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);

    GPIO_InitTypeDef GPIO_InitStructure;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1 | GPIO_Pin_11;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOB, &GPIO_InitStructure);
}

uint8_t Key_GetNum(void)
{
    uint8_t KeyNum = 0;
    if (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_1) == 0)
    {
        Delay_ms(20);
        while (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_1) == 0);
        Delay_ms(20);
        KeyNum = 1;
    }
    if (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_11) == 0)
    {
        Delay_ms(20);
        while (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_11) == 0);
        Delay_ms(20);
        KeyNum = 2;
    }

    return KeyNum;
}

main.c

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "LED.h"
#include "Key.h"

uint8_t KeyNum;

int main(void)
{
    LED_Init();
    Key_Init();

    while (1)
    {
        KeyNum = Key_GetNum();
        if (KeyNum == 1)
        {
            LED1_Turn();
        }
        if (KeyNum == 2)
        {
            LED2_Turn();
        }
    }
}

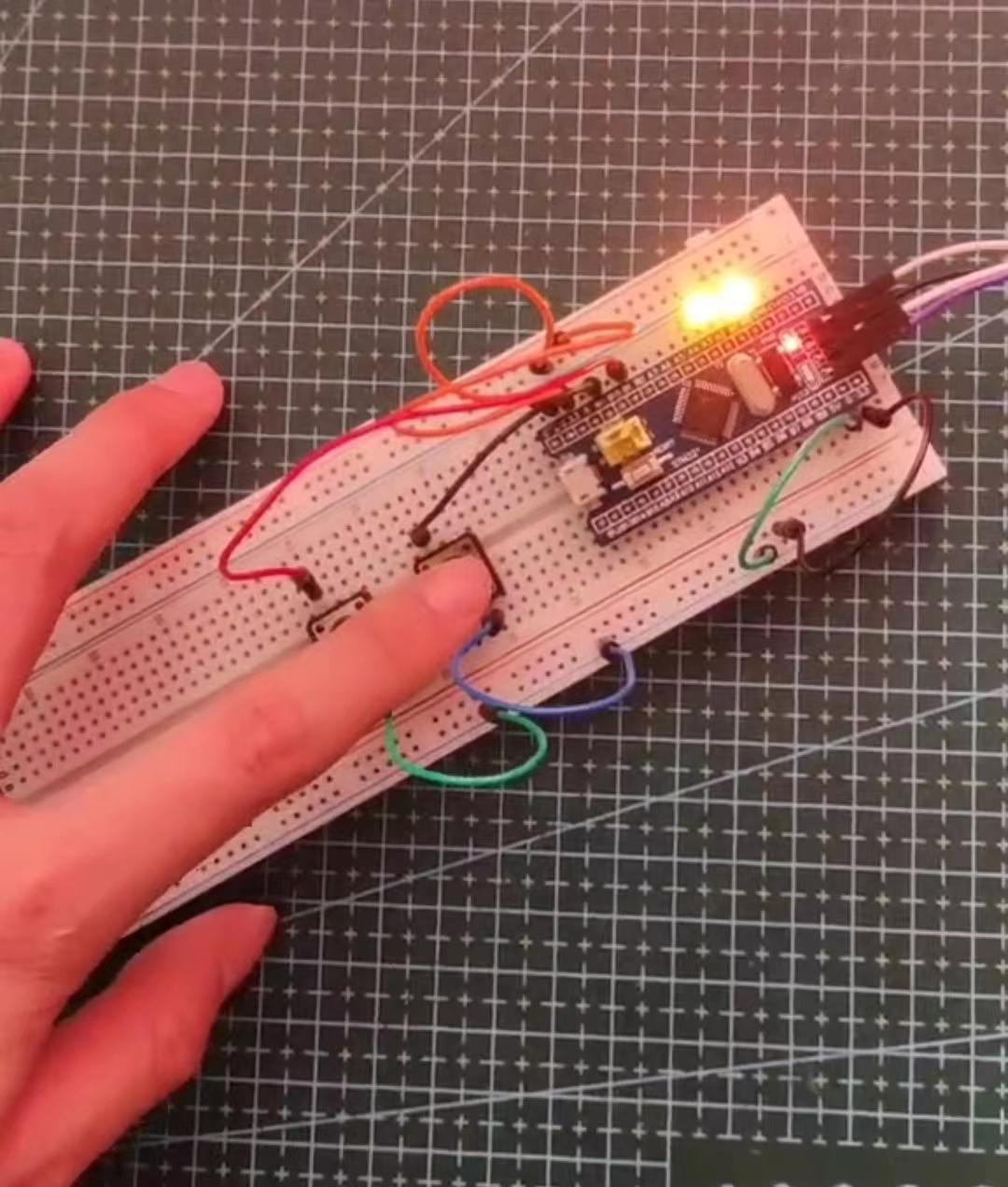

实现效果
