【STM32】 AMS1117（稳压）模块

目录

一：介绍

二：应用

三：AMS1117-3.3芯片实物图

四：特性

五：典型应用

六：引脚分配

七：可调/固定低压差线性稳压器结构

---

一：介绍

AMS1117系列稳压器有可调版与多种固定电压版，设计用于提供1A输出电流且工作压差可低至1V。在最大输出电流时，AMS1117器件的最小压差保证不超过1.3V，并随负载电流的减小而逐渐降低。

二：应用

活动SCSI终结器

高效线性调节器

用于开关电源的后置调节器

电池充电器

 12V至5V线性稳压器

主板时钟供应

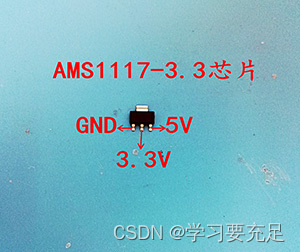

三：AMS1117-3.3芯片实物图

四：特性

低压差

负载调整率:典型值为0.2%

针对低压进行了优化

片内热限制

标准SOT-223和TO-252封装

三端可调或固定低压差 1.2V，1.5V，1.8V，2.5V，2.85V，3.3V，5V

五：典型应用

注意:为了获得出色的性能，Vout引脚和电容之间的距离不应超过4厘米

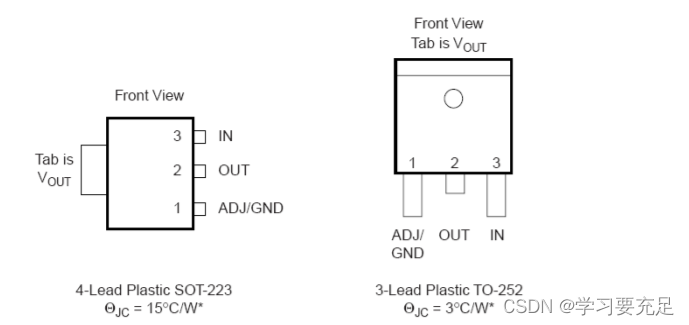

六：引脚分配

当封装焊接到背面接地层或内部电源层上0.5平方英寸的铜区域时，θJA的变化范围为30°C/W至 超过50°C/W。其他安装技术可能提供比30°C/W更好的热阻

七：可调/固定低压差线性稳压器结构
