AMS1117稳压芯片的学习

于 2025-03-08 14:34:30 发布
阅读量1.2k 收藏 1
点赞数 4
文章标签： 学习
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/txh0507/article/details/146116113
版权

AMS1117有两个版本，固定输出版本和可调版本，固定输出电压为这么几个，1.5V、1.8V、2.5V、2.85V、3.0V、3.3V、5.0V，其中固定输出电压我们常用的是3.3V。

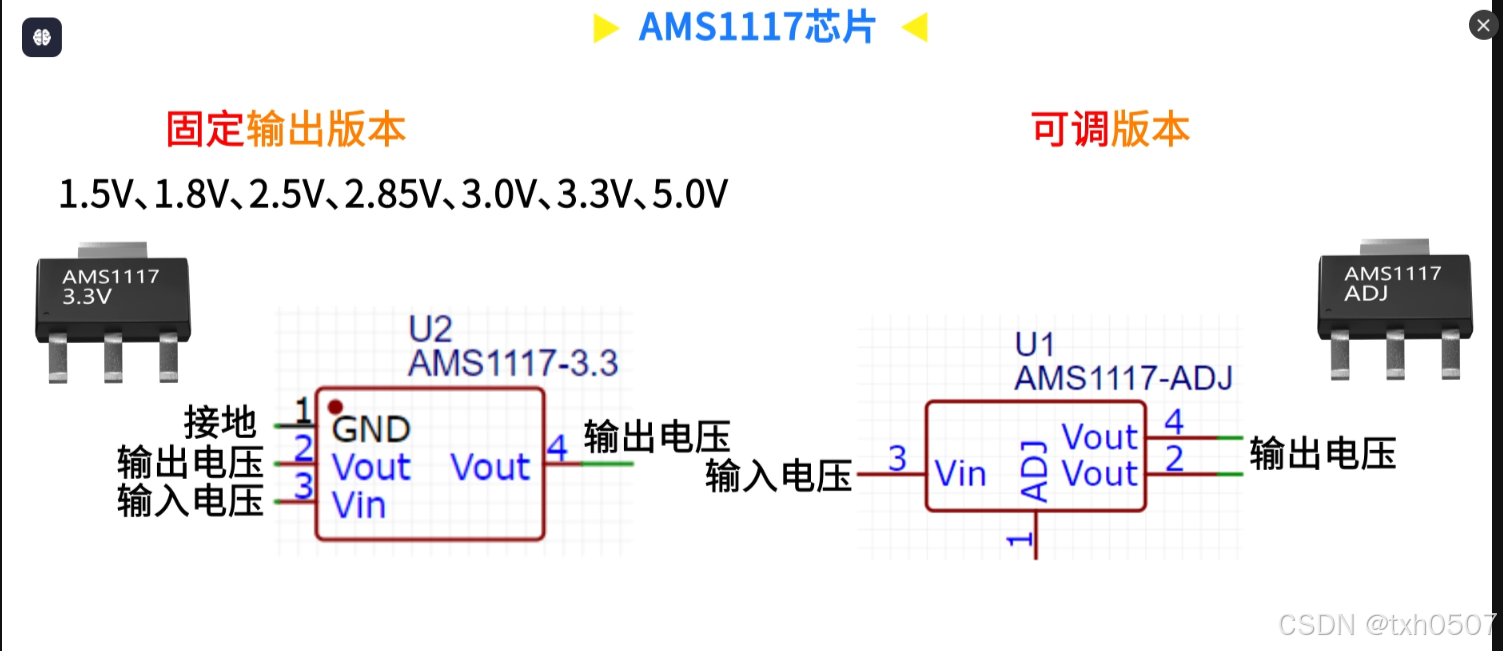

它们两个的实物在外观上几乎相同，除了表面的丝印，带ADJ的为可调版本，带数字几伏的为固定数值输出的版本，我们再来看下它们的各个引脚，可调版本的1号角为ADJ，这个一会再细讲，固定输出版本的一号脚为GND接地，固定输出版本和可调版本的3号脚为Vin接输入电压，2，4号脚均为Vout接输出电压。

基本的引脚接线：

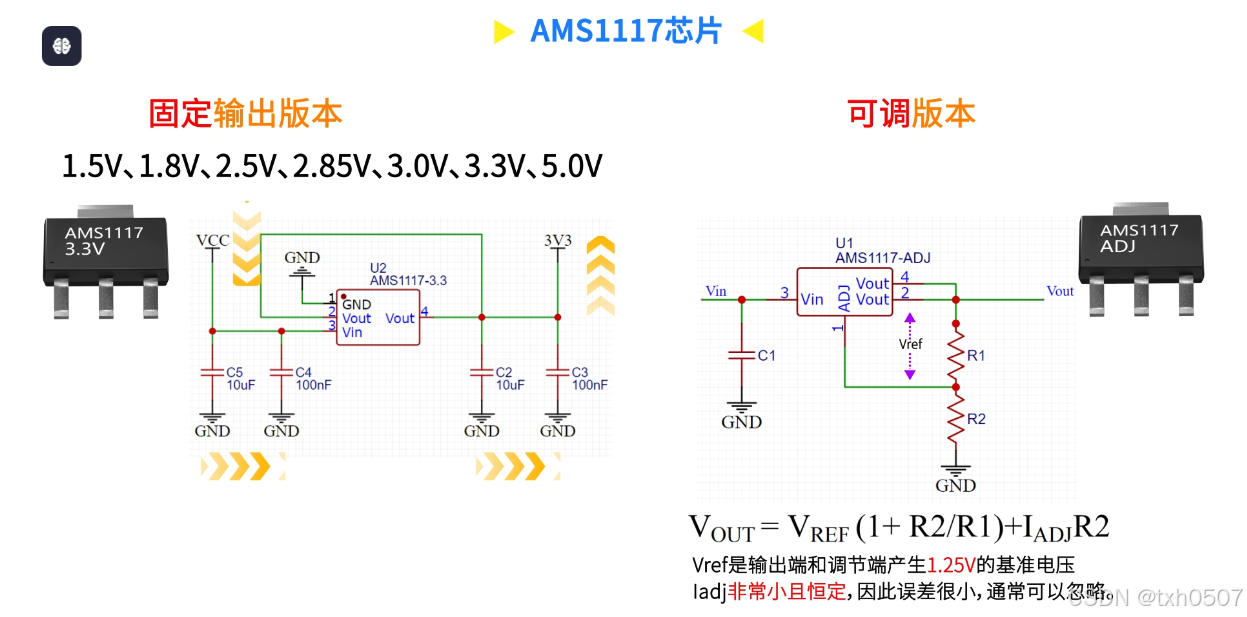

具体的配置方案
