1、AMS1117介绍

AMS1117是一个正向低压降稳压器，在1A电流下压降为1.2V。

AMS1117有两个版本：固定输出版本和可调版本，固定输出电压为1.5V、1.8V、2.5V、2.85V、3.0V、3.3V、5.0V，具有1％的精度；固定输出电压为1.2V的精度为2%。

AMS1117内部集成过热保护和限流电路，是电池供电和便携式计算机的最佳选择。

2、特点

固定输出电压为1.5V、1.8V、2.5V、2.85V、3.0V、3.3V、5.0V和可调版本，具有1％的精度

固定输出电压为1.2V的精度为2％

低漏失电压：1A输出电流时仅为1.2V

限流功能

过热切断

温度范围：-40°C~125°C

3、管脚排列图

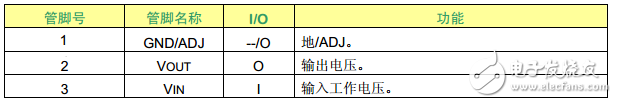

管脚描述

4、功能描述

AMS1117是一个低漏失电压调整器，它的稳压调整管是由一个PNP驱动的NPN管组成的，漏失电压定义为：VDROP=VBE+VSAT。

AMS1117有固定和可调两个版本可用，输出电压可以是：1.2V，1.5V，1.8V，2.5V，2.85V，3.0V，3.3V，和5.0V。片内过热切断电路提供了过载和过热保护，以防环境温度造成过高的结温。

为了确保AMS1117的稳定性，对可调电压版本，输出需要连接一个至少22μF的钽电容。对于固定电压版本，可采用更小的电容，具体可以根据实际应用确定。通常，线性调整器的稳定性随着输出电流增加而降低。

5、封装外形图

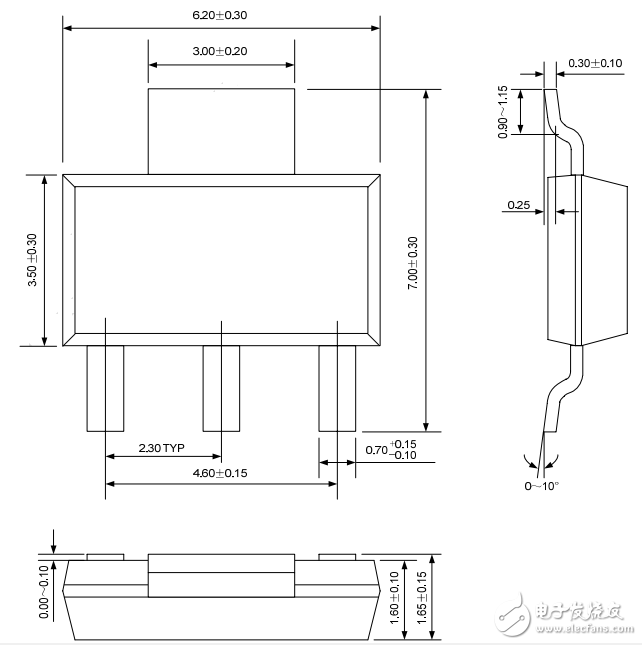

1)SOT-223     单位：毫米

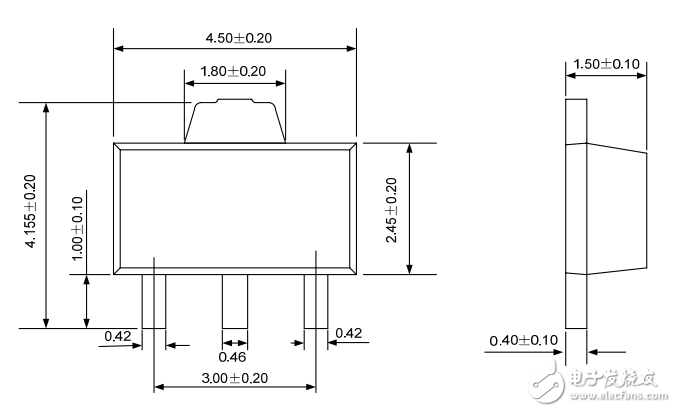

2)SOT-89-3    单位：毫米

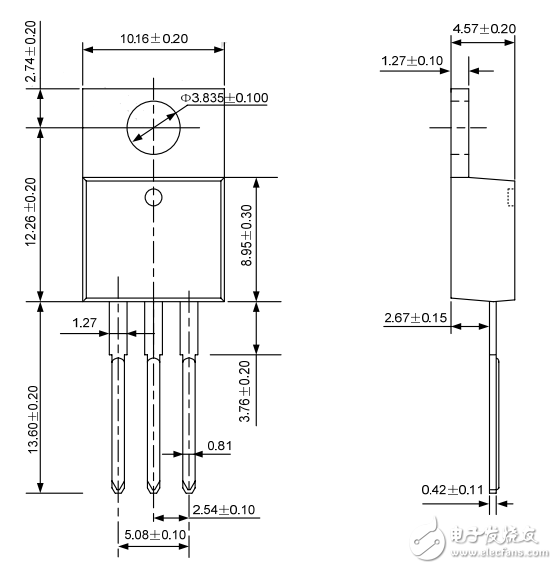

3)TO-220-3L     单位：毫米

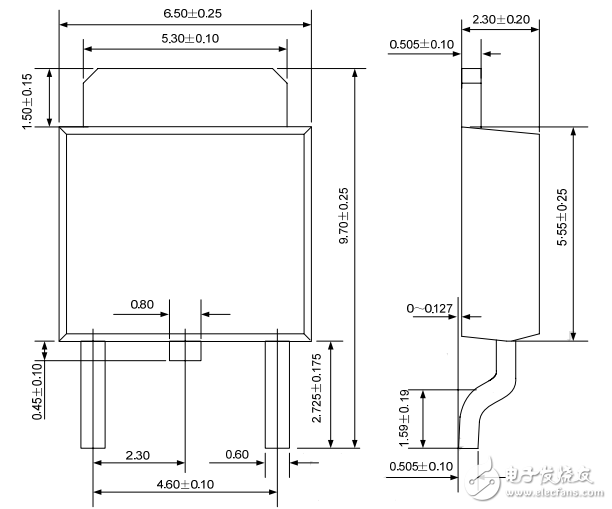

4)TO-252-2L     单位：毫米

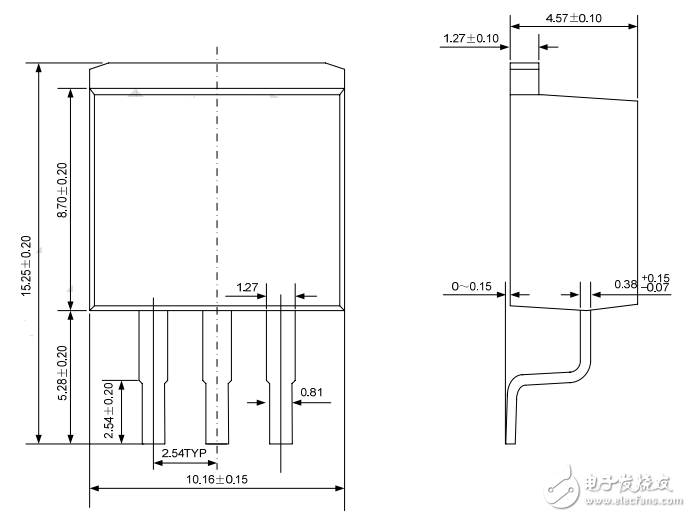

5)TO-263-3L   单位：毫米
