AMS1117是一种线性稳压器,可将高电压降为较低的电压。它的工作原理是通过将输入电压和负载电压之间的差异通过内部的二极管将多余的电压转化为热量来实现稳定输出电压,从而保持稳定的负载电压。

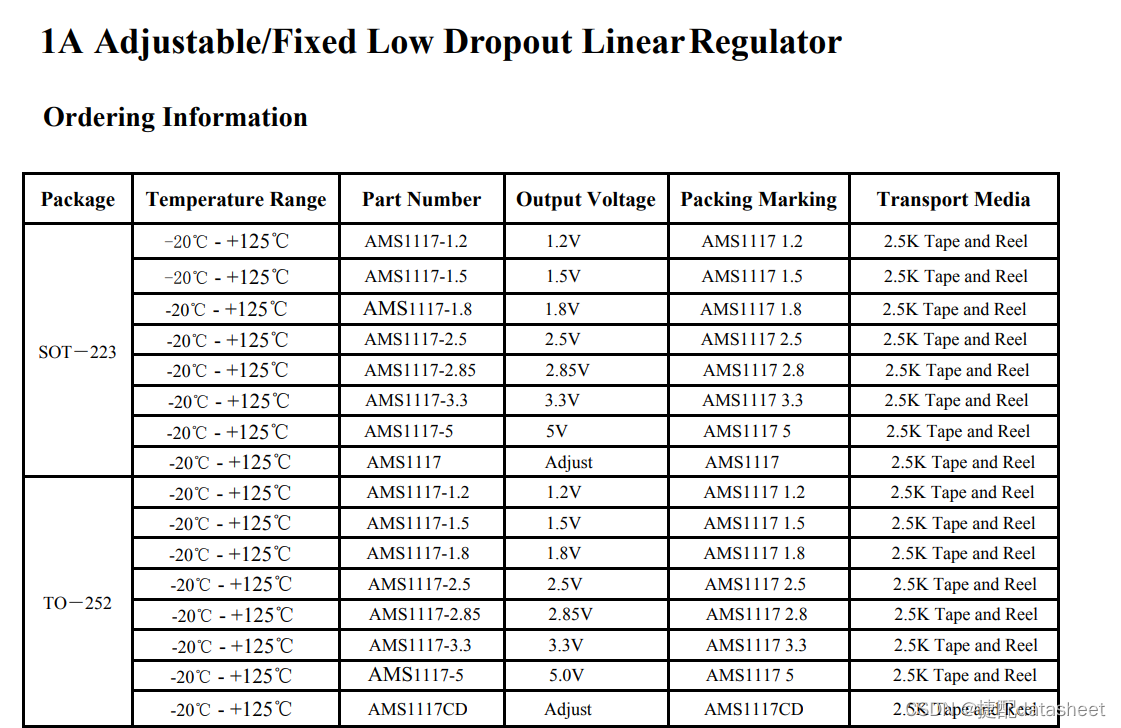

AMS1117有很多型号,常用的有AMS1117-3.3、AMS1117-5.0等,其中的“3.3”和“5.0”代表输出电压,分别为3.3V和5V。

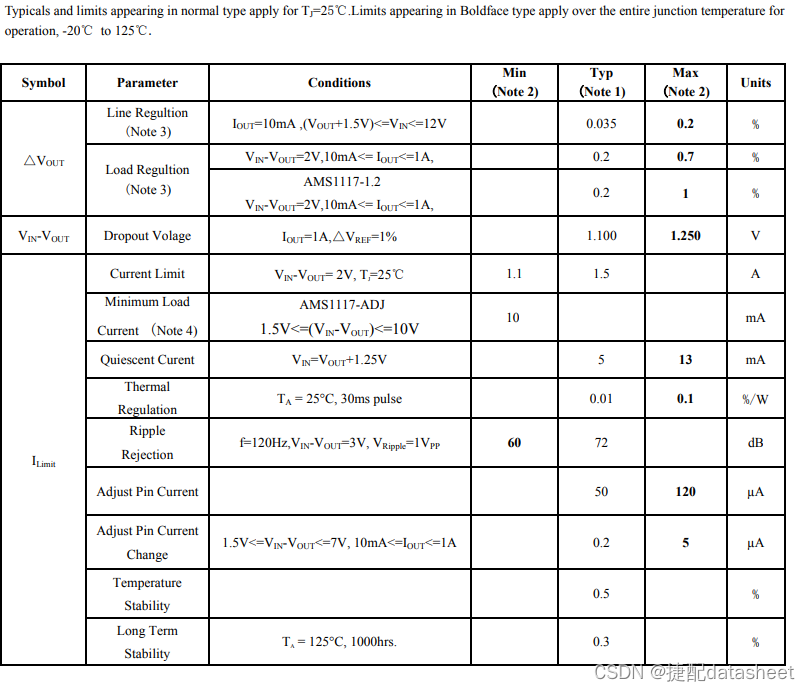

下面是AMS1117的一些基本参数说明:
-
输入电压范围:4.75V至12V。
-
输出电压:常见的有3.3V和5V。
-
输出电流:AMS1117的输出电流最大为1A,如果需要更大的输出电流,可以使用多个AMS1117并联。
-
线性调整率:该参数表示输出电压随输入电压变化的程度,AMS1117的线性调整率一般在0.2%以内。
-
去稳率:该参数表示当输入电压波动时,输出电压波动的幅度。AMS1117的去稳率一般在30μV/V以内。
-
静态耗电流:这是指在输出电压稳定的情况下,芯片本身所耗费的电流。AMS1117的静态耗电流非常低,一般在5mA左右。
-
温度范围:AMS1117的工作温度范围一般在-20℃至+125℃之间,但不同型号的温度范围可能会有所不同。
需要注意的是,由于AMS1117是一种线性稳压器,它的效率并不高,因此在应用时需要考虑功耗问题,尽量选择输出电流较小的型号,并控制好输入电压。
datasheet下载地址:AMS1117
