离散数学第七章 图论

离散数学第七章 图论

---

7-1 图的基本概念

一个图是由一些结点和连接两个结点之间的连线所组成，至于连线的长度及结点的位置是无关紧要的

G=<V,E>：V是非空结点集，E是连接结点的边集

无向边：某条边与某结点不相关联

有向边：某条边与某结点相关联

无向图：每一条边都是无向边的图

有向图：每一条边都是有向边的图

混合图：图中一些边是有向边，另一些边是无向边

邻接点：在一个图中，两个结点由一条有向边或一条无向边关联

孤立结点：在一个图中不与任何结点相邻接的结点

零图：仅由孤立结点组成的图

平凡图：仅由一个孤立结点构成的图

邻接边：关联于同一结点的两条边

自回路/环：关联于同一结点的一条边

​ 环的方向是没有意义的，它既可作为有向边，也可作无向边

平行边：连接于同一对结点的多条边

结点的度数：1. 图G=<V,E>中，与结点v(v∈V)关联的边数，称作是该结点的度数，记作deg(v)

​ 2. 每个环在其对应结点上度数增加2

​ 3.最大度：∆(G)，最小度：δ(G)

​ 4.每个图中，结点度数的总和等于边数的两倍

​ 5.在任何图中，度数为奇数的结点必定是偶数个

​ 6.入度/出度：在有向图中，射入一个结点的边数称为该结点的入度，由一个结点射出的边数称为该结点的出度

​ 在任何有向图中，所有结点的入度之和等于所有结点的出度之和

​ 入度与出度之和就是该结点的度数

多重图：含有平行边的任何一个图

简单图：不含有平行边和环的图

完全图：

• 简单图G=<V,E>中，若每一对结点之间都有边相连，则称该图为完全图
• 有n个结点的无向完全图记作Kn
• n个结点的无向完全图Kn的边数为1/2·n(n-1)
• 如果在Kn中，对每条边任意确定一个方向，就称该图为n个结点的有向完全图，其边数也为1/2·n(n-1)

补图：给定一个图G，由G中所有结点和所有能使G成为完全图的添加边组成的图，称为G的相对于完全图的补图,或简称为G的补图

子图：设图G=<V,E>，如果有图G‘=<V’,E’>，且E’⊆E，V’⊆V，则称G‘为G的子图

设G’=<V’, E’>是图G-<V, E>的子图，若给定另外一个图G"=<V", E">使得E"=E-E’,且V"中仅包含E"的边所关联的结点。则称G"是子图G’的相对于图G的补图

定义G=<V,E>,G’=<V’,E’>

• G’⊆G——G’称为G的子图，G为G’的母图
• 若G‘⊆G且V’⊆V,则称G’为G的生成子图
• 若V’⊆V或E’⊆E，称G’为G的真子图

同构：

• 充要条件：两个图的结点和边分别存在着一一对应，且保持关联关系

• 两图同构的必要条件：

  • 结点数目相同
  • 边数相等
  • 度数相同的结点数目相等

  （这几个条件不是两个图同构的充分条件）

  ---

7-2 路与回路

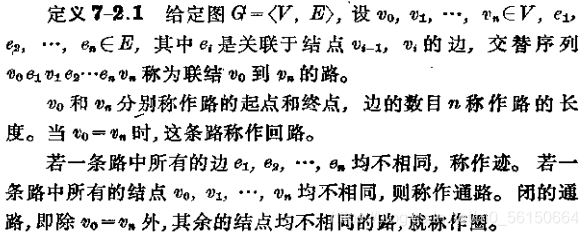

路、回路、圈的定义：

定理：在一个具有n个结点图中，如果从结点v(i)到结点v(j)存在一条路，则从结点v(i)到结点v(j)必存在一条不多于n-1条边的路

推论：在一个具有n个结点的图中，若从结点v(j)到v(k)存在一条路，则必存在一条从v(j)到v(k)而边数小于n的通路

连通定义：在无向图G中，结点u和v之间若存在一条路，则称结点u和结点v是连通的。

• 对结点集V做出一个划分，把V分成非空子集V₁,V₂,…,V(n)，使得两结点v(i)和v(j)是连通的，当且仅当它们属于同一个V(i)，我们把子图G(V₁)，G(V₂)，···，G(V(n))称为图G的连通分支（图），今后我们把图G的连通分支书记作W(G)

连通图：若图G只有一个连通分支，则称G是连通图

• 在连通图中，任意两个结点之间必是连通的

删除结点v：把v以及与v关联的边都删去

删除某边：仅需把该边删去

点割集 定义：

设无向图G=<V,E>为连通图，若有点集V₁⊂V，满足：

1. 图G删除了V₁的所有结点，所得的子图是不连通图
2. 删除了V₁的任何真子集后，所得到的子图仍是连通图

则称V₁是G的一个点割集

• 若某一个结点构成一个点割集，则称该结点为割点

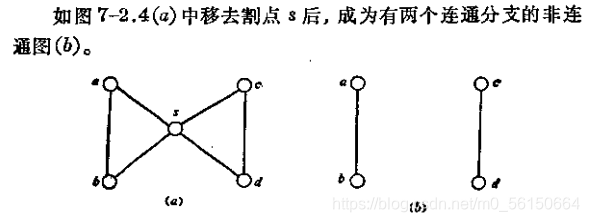

eg.

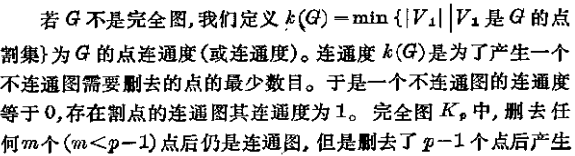

（点）连通度k(G) 定义：

边割集 定义：

设无向图G=<V,E>为连通图，若有点集E₁⊂E，满足：

1. 图G删除了E₁的所有边，所得的子图是不连通图
2. 删除了E₁的任何真子集后，所得到的子图仍是连通图

则称E₁是G的一个边割集

• 若某一个边构成一个边割集，则称该边为割边（或桥）

边连通度λ(G):

定理：

• 对于任何一个图G，有：k(G)≤λ(G)≤δ(G)

• 有割边一定有割点，有割点不一定有割边

• 一个连通无向图G中的结点v是割点的充分必要条件是存在两个结点u和w，使得结点u和w的每一条路都通过v

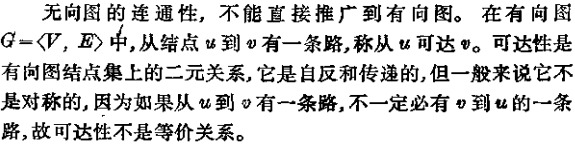

可达性 定义：

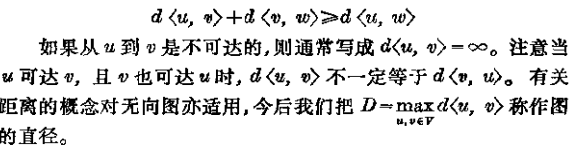

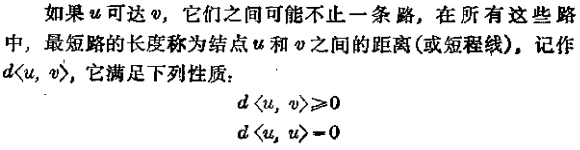

结点距离，直径 定义：

单侧连通：在简单有向图G中，任何一对结点间，至少有一个结点到另一个结点是可达的，则称这个图是单侧连通的

强连通：如果对于图G中的任何一对结点两者之间是相互可达的，则称这个图是强连通的

弱连通：如果在图G中略去边的方向，将它看成无向图后，图是连通的，则称该图是弱连通的

• 若图G是强连通的，则必是单侧连通的
• 若图G是单侧连通的，则必是弱连通的

这两个命题，其逆不真

• 一个有向图是强连通的，当且仅当G中有一个回路，它至少包含每个结点一次

强分图：在简单有向图中，具有强连通性质的最大子图，称为强分图

单侧分图：具有单侧连通性质的最大子图

弱分图：具有弱连通性质的最大子图

• 在有向图G=<V,E>中，它的每一个结点位于且只位于一个强分图中

---

7-3 图的矩阵表示

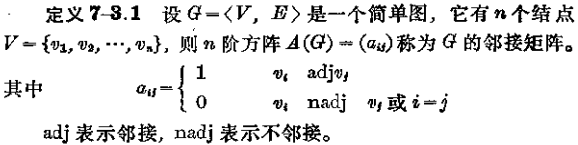

邻接矩阵

定义：

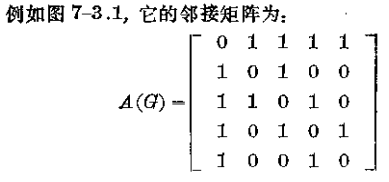

eg.

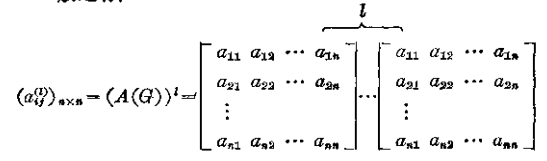

v(i)到v(j)长度为l的路的数目：

（对无向图也成立）

•

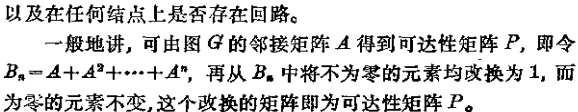

可达性矩阵

定义：

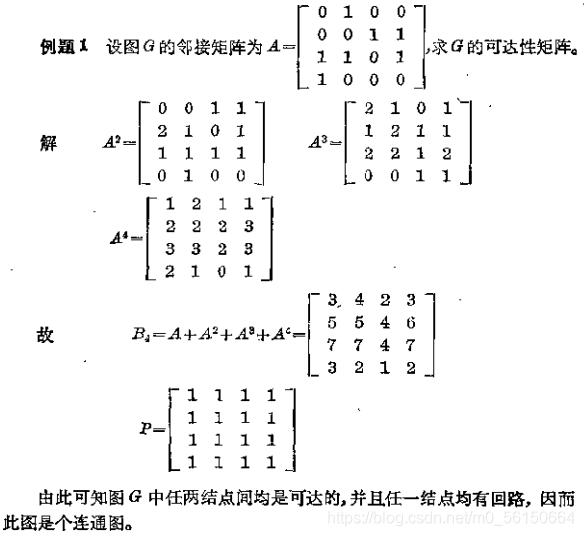

eg.

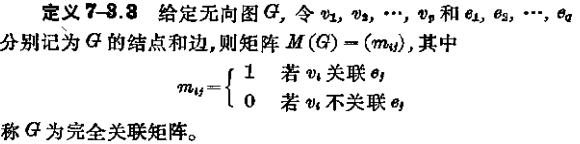

完全关联矩阵

无向图：

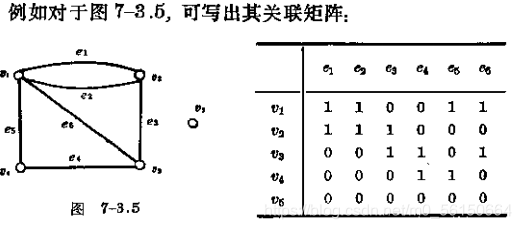

eg.

从关联矩阵中可以看出图形的一些性质：

1. 图中每一边关联两个结点，故M(G)的每一列中只有两个1
2. 每一行中元素的和数是对应结点的度数
3. 一行中元素全为0，其对应的结点为孤立结点
4. 两个平行边其对应的两列相同
5. 同一个图当结点或边的编序不同时，其对应的M(G)仅有行序、列序的差别

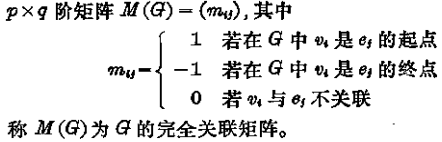

有向图：

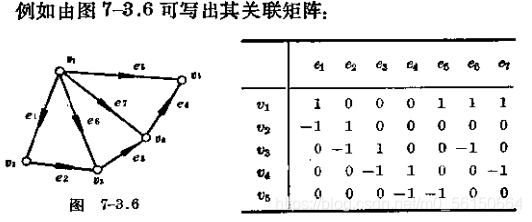

eg.

---

结点加法：v₁⊕v₂=v₁₂，实质上是把图G的结点v₁和v₂合并得到图G‘

此外，在M(G’)中若有某些列，其元素全为0，说明由G中的一些结点合并后，消失了一些对应边

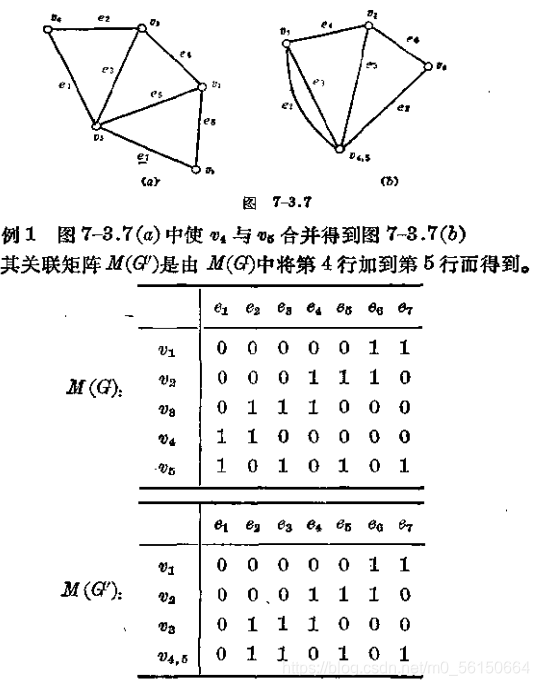

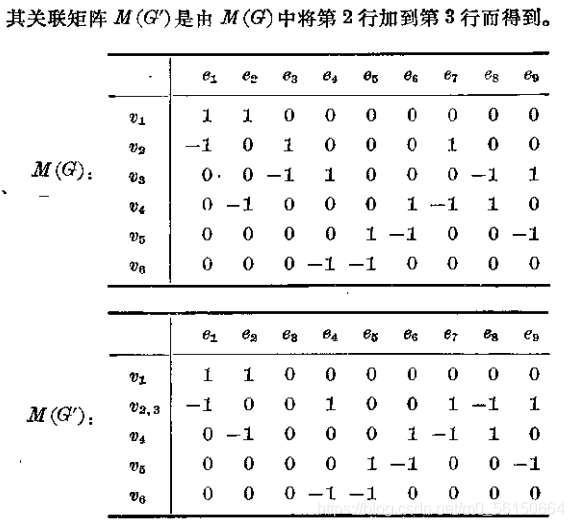

eg1.

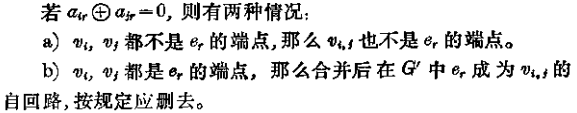

(0+0=0，0+1=1，1+1=0)

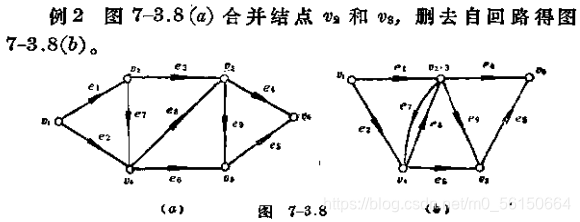

eg2.

定理：如果一个连通图G有r个结点，则其完全关联矩阵M(G)的秩为r-1，即rank M(G)=r-1

推论：设图G有r个结点，w个最大连通子图，则图G完全关联矩阵的秩为r-w

---

7-4 欧拉图与汉密尔顿图

欧拉家族

欧拉路：给定无孤立结点图G，若存在一条路，经过图中每边一次且仅一次，该条路称为欧拉路

欧拉回路：若存在一条回路，经过图中每边一次且仅一次，该回路称为欧拉回路

欧拉图：具有欧拉回路的图

• 无向图G具有一条欧拉路，当且仅当G是连通的，且有零个（欧拉图）或两个（半欧拉图）奇数度结点

• 无向图G具有一条欧拉回路，当且仅当G是连通的，并且所有结点度数全为偶数

单向欧拉路（回路）：给定有向图G，通过图中每边一次且仅一次的一条单向路（回路），称作单向欧拉路（回路）

• 有向图G有一条单向欧拉回路，当且仅当是连通的，且每个结点入度等于出度
• 一个有向图G有单向欧拉路，当且仅当它是连通的，而且除了两个结点外，每个结点的入度等于出度，但这两个结点中，一个结点的入度比出度大1，另一个结点的入度比出度小1

汉密尔顿家族

汉密尔顿路：给定图G，若存在一条路经过图中的每个结点恰好一次，这条路称作汉密尔顿路

汉密尔顿回路：若存在一条回路经过图中的每个结点恰好一次，这条路称作汉密尔顿回路

汉密尔顿图：具有汉密尔顿回路的图

• 若图G=<V,E>具有汉密尔顿回路，则对于结点集V的每个非空子集S均有W(G-S)≤|S|成立。（W(G-S)是G-S中连通分支数）
• 设G具有n个结点的简单图，如果G中每一对结点度数之和大于等于n-1，则在G中存在一条汉密尔顿路（一个无向图具有汉密尔顿路的充分条件）
• 设G具有n个结点的简单图，如果G中每一对结点度数之和大于等于n，则在G中存在一条汉密尔顿回路
