文章目录

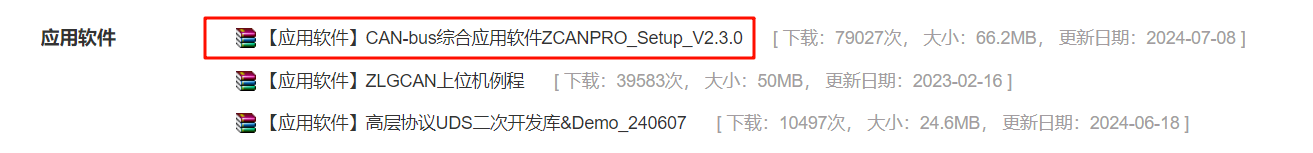

周立功 CANFD CAN卡驱动

周立功 CANFD和CAN卡 驱动

抓取报文

1. 打开上位机软件，自动弹出设备管理窗口，根据周立功设备上面的类型说明，选择相应类型，然后打开设备
在这里插入图片描述

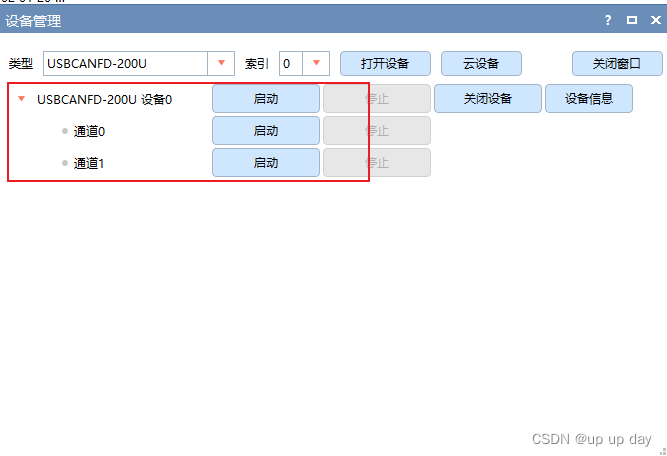

2. 可以点击在红框中最上面的启动，同时配置通道0和通道1的波特率等，也可以在下面单独配置，注意波特率一定要配对，点击启动后即可开始抓取报文
在这里插入图片描述

导入DBC文件

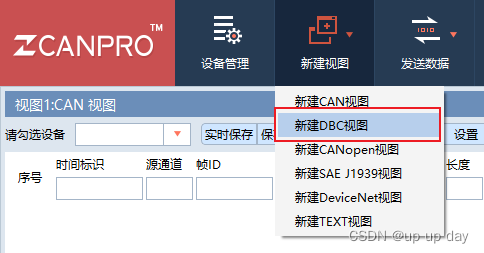

1. 新建dbc视图
在这里插入图片描述

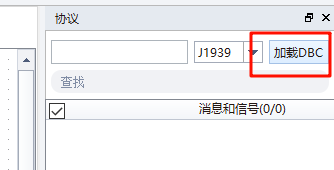

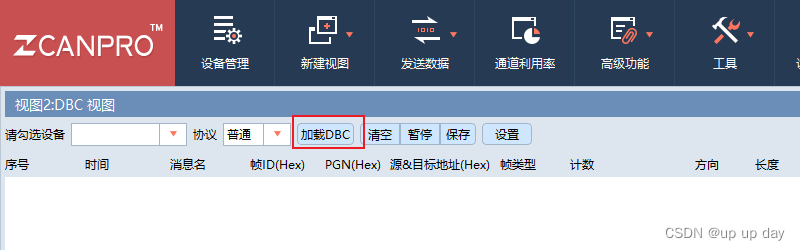

2. 点击加载DBC，选择DBC文件所在路径即可
在这里插入图片描述

实时保存抓取的DBC数据

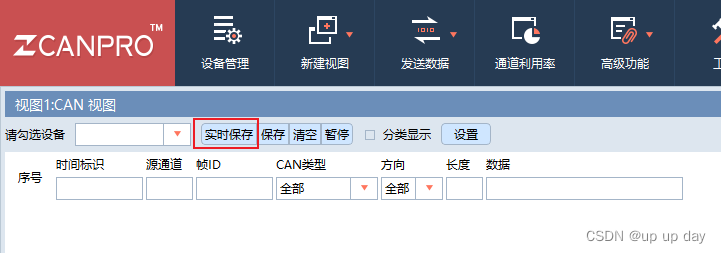

点击此处，选择数据保存地址，既可将CAN视图中的数据保存
在这里插入图片描述

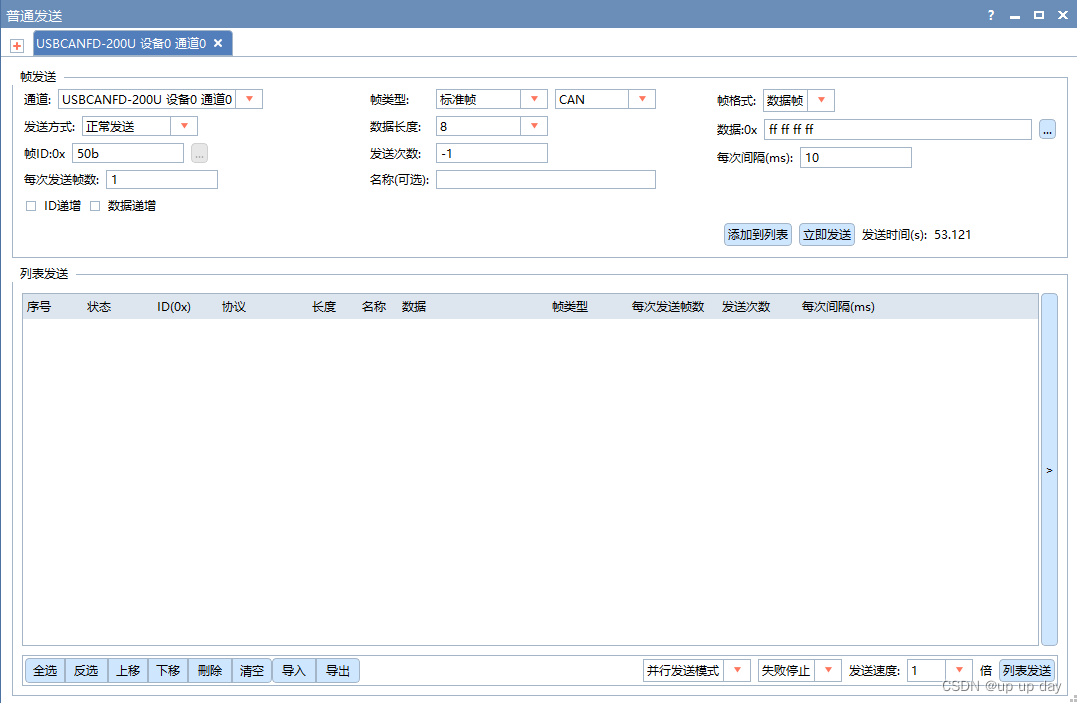

报文发送

设置要发送的报文帧类型，帧ID，数据，发送次数等关键信息，然后添加到列表，发送次数 为 -1 表示循环发送

在这里插入图片描述

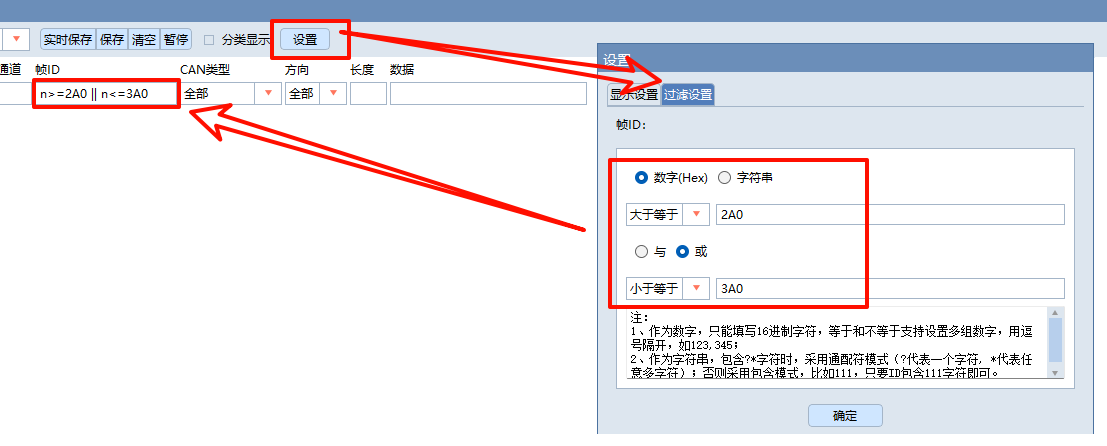

报文筛选

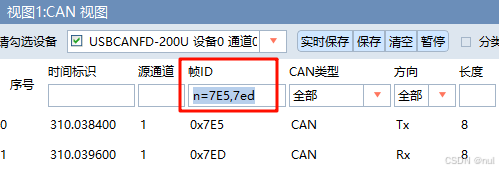

例：n=7E5,7ed
在这里插入图片描述

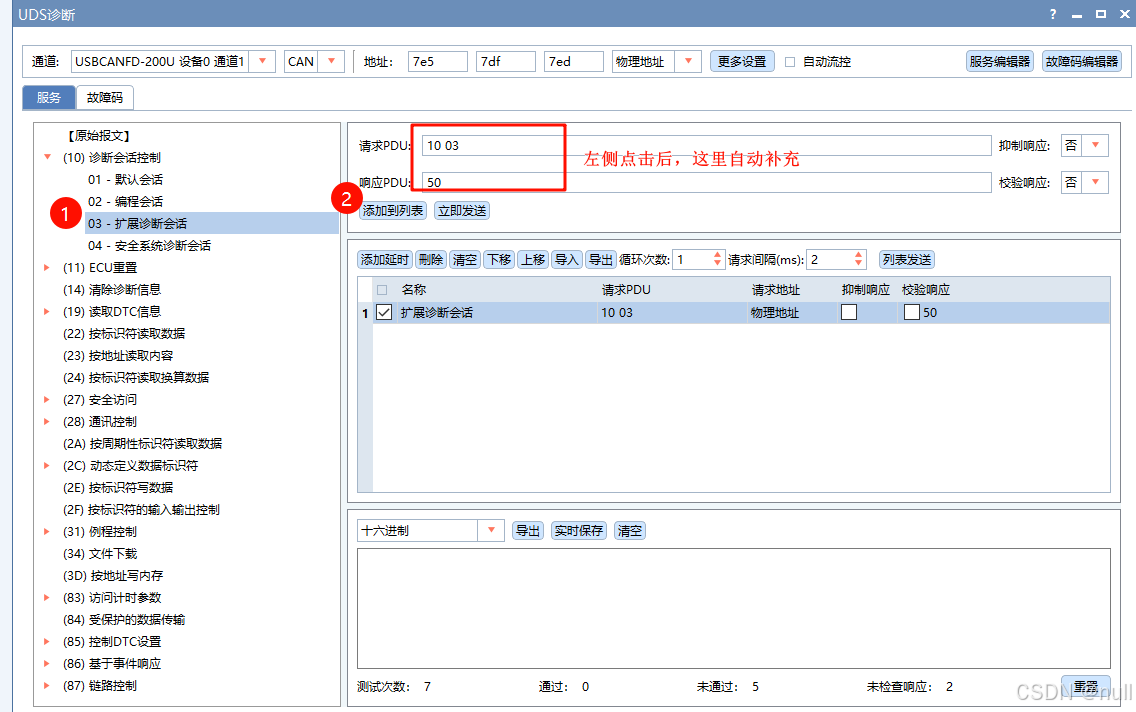

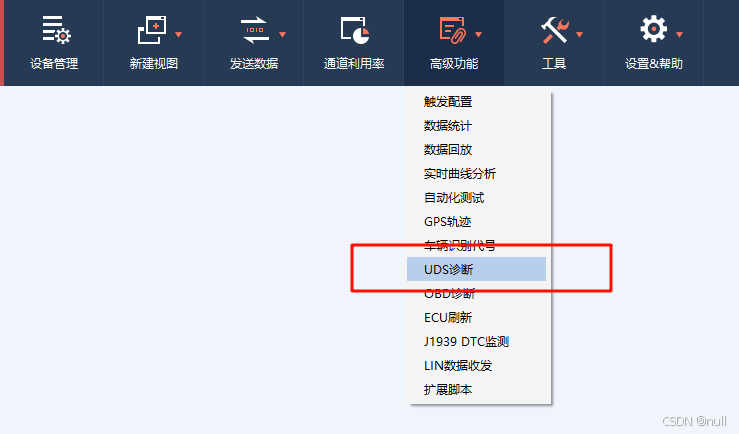

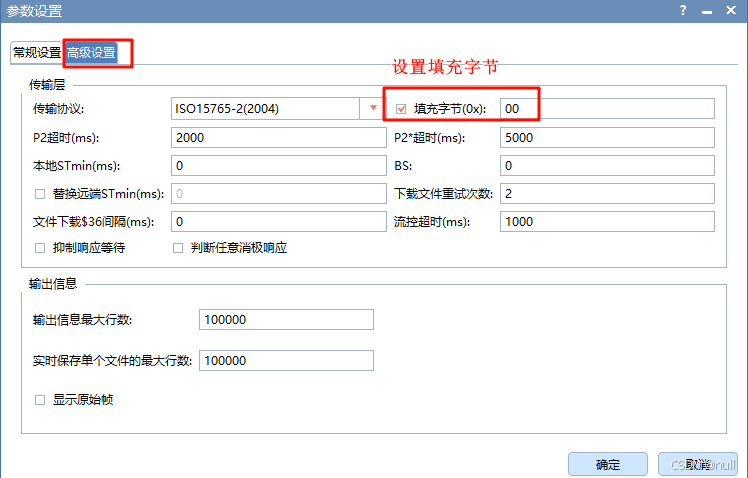

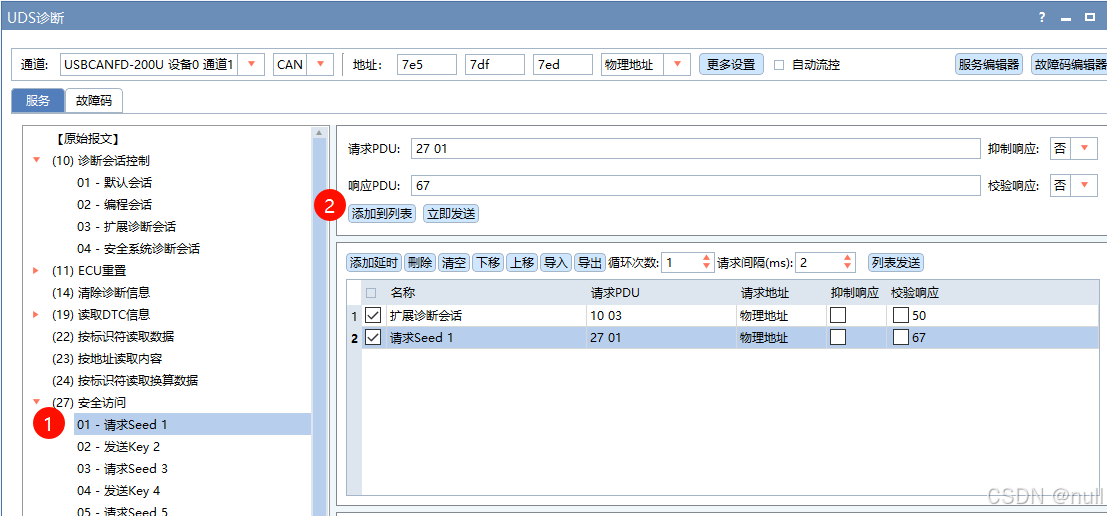

UDS诊断功能

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

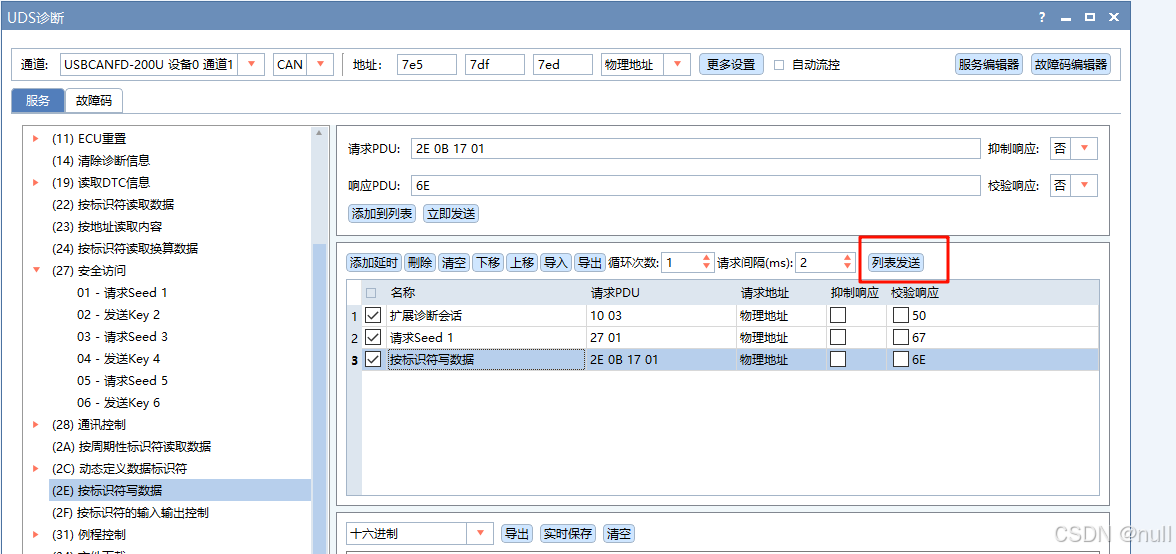

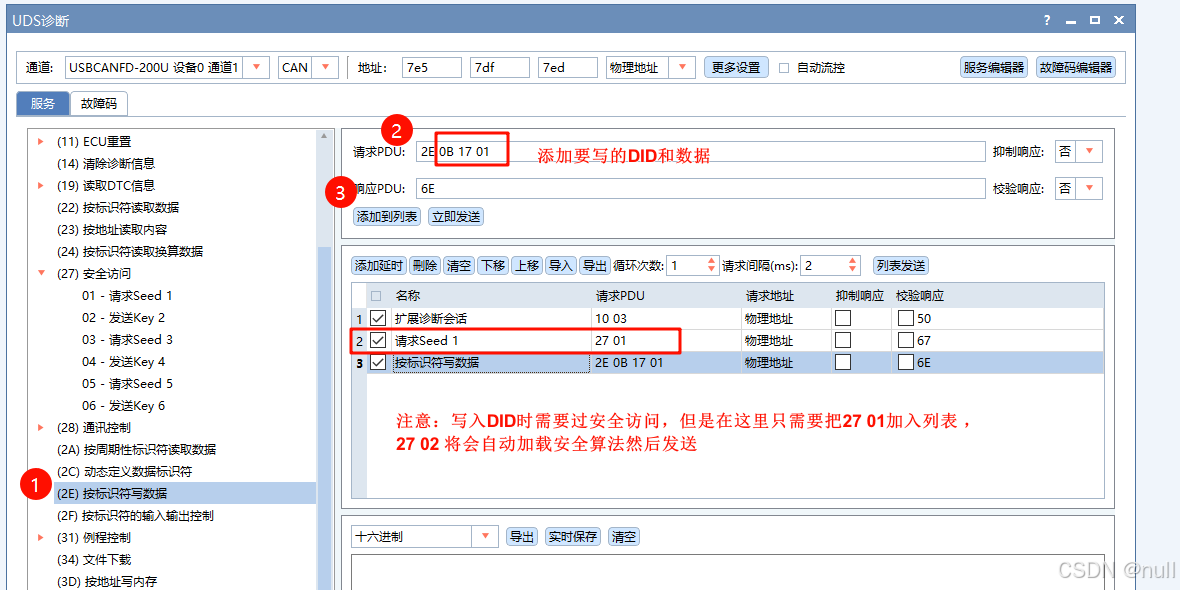

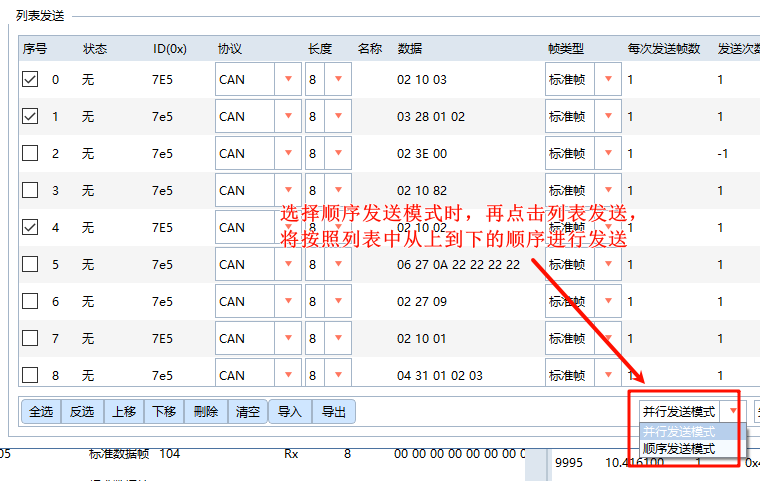

诊断报文示例：
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
