功能简介

27服务，即 SecurityAccess（安全访问）服务，安全理念采用的是种子与密钥式关系。

应用场景

常见场景：

在针对Server重新编程时，需要首先通过27安全解锁才能够进行后续的重编程操作，否则将对Server造成极大的安全风险；
在产线写入较为重要的版本或者标定等信息过程中，则首先需要使用27服务才能够使用写操作的诊断指令，如2E服务；
一般而言，如果需要往Flash中写入相关数据时都需要优先执行27安全解锁之后才能够进行安全写入；
执行十分重要的31 Routine时，也需要优先执行27安全解锁之后才能够执行对应的routine；

安全解锁基本原理

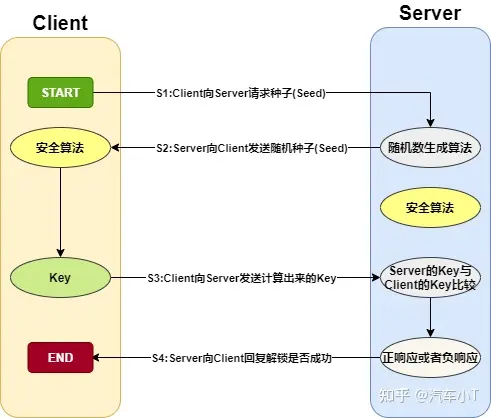

针对27服务的安全解锁的过程是基于Seed-Key 机制来实现，具体过程可分为以下四个阶段：

Client向Server请求种子；
Server向Client发送随机种子；
Client基于接收到来自Server的随机种子计算出对应的Key并发送给到Server；
Server接受来自Client算出来的Key并与内部算出的Key比较，如果一致则解锁成功，否则解锁不成功；

在这里插入图片描述

请求和响应

1、请求

基本格式

归纳起来，诊断的request格式无非以下两种：

<SID> + <Sub-function> + <Parameter>

<SID> + <Parameter>

即有无sub-function的区别。Parameter可以是DID，可以是输入参数，可以是自定义的值，字节数视具体要求而定。

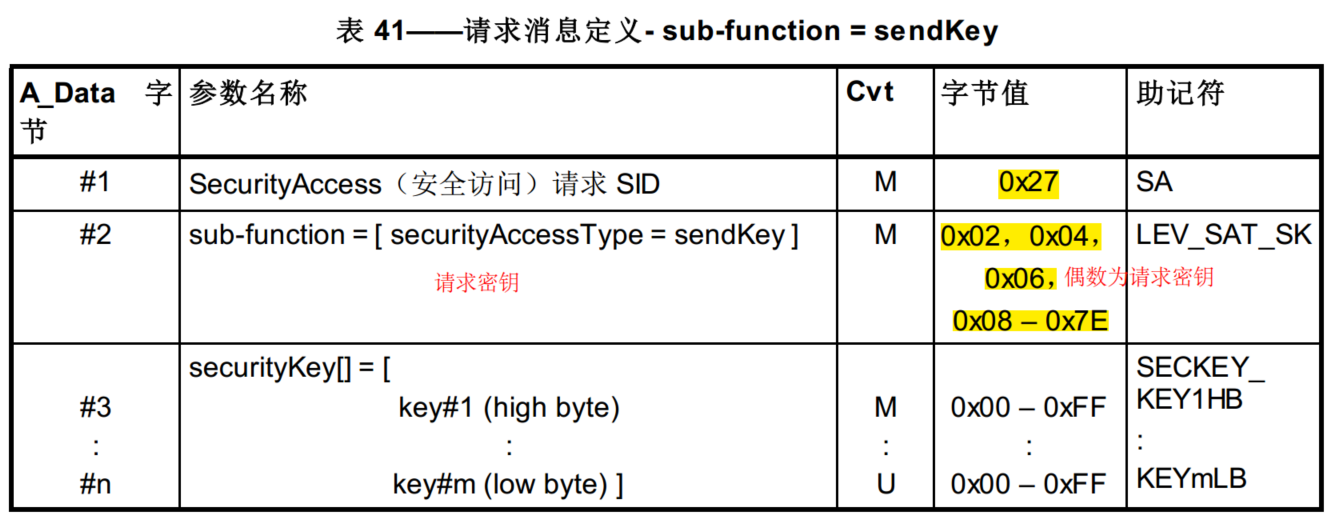

在这里插入图片描述

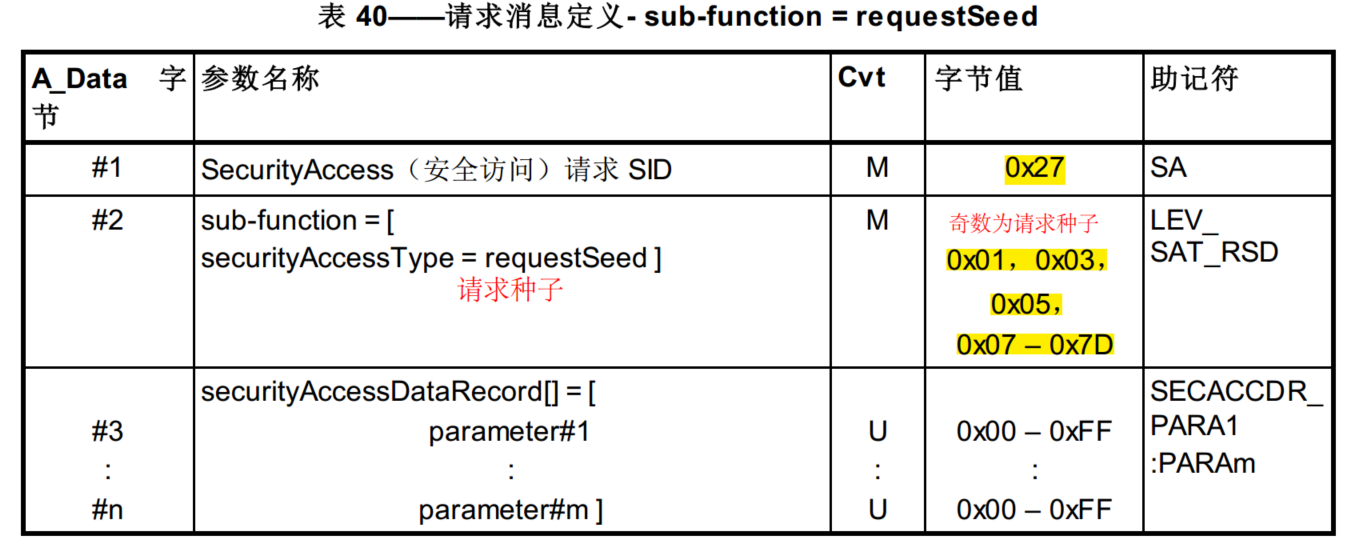

2、子功能

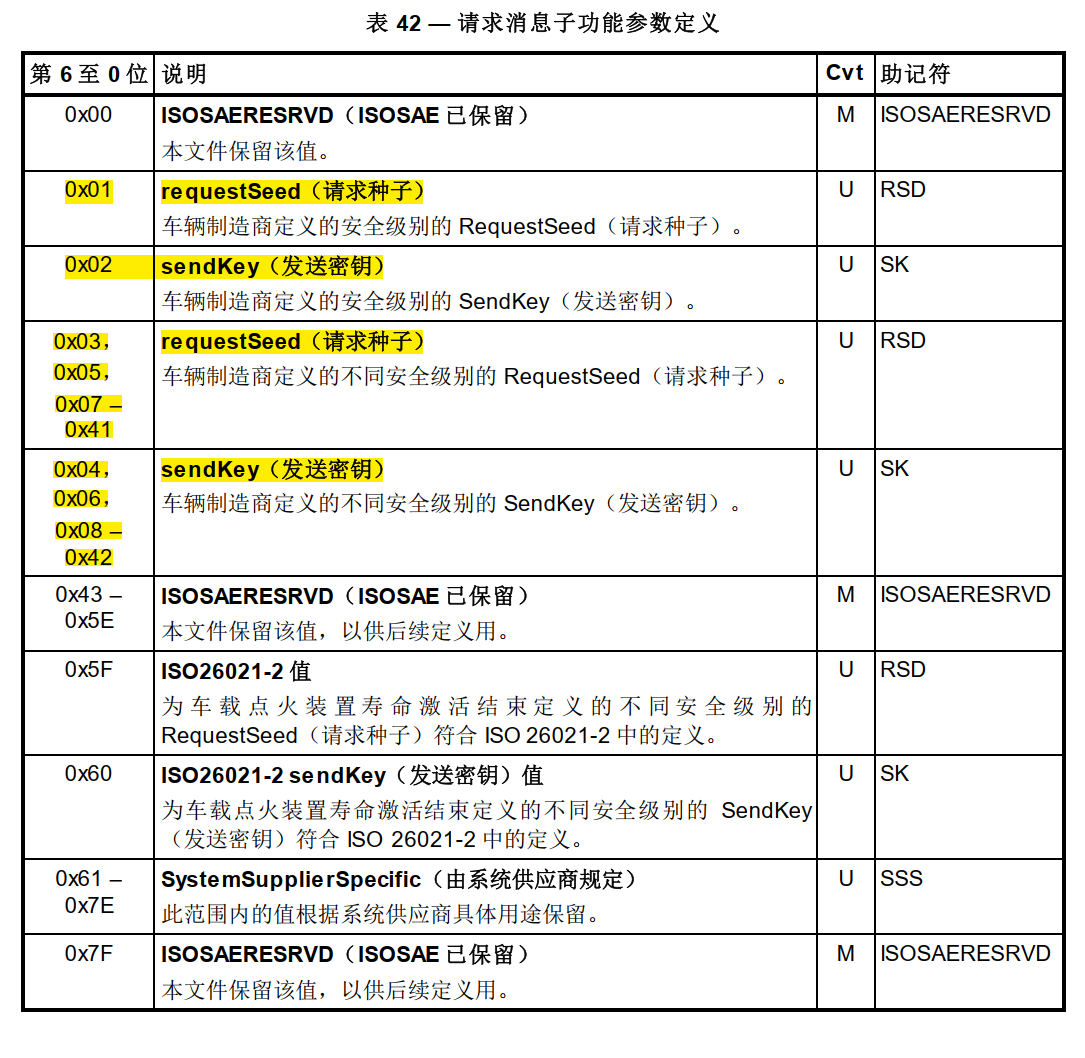

子功能参数定义（1字节数据）：

Bit7：抑制肯定响应消息指示位suppressPosRspMsgIndicationBit
- 0=False：需要肯定响应
- 1=True：禁止肯定响应
Bit6-0：子功能参数值（0x00~0x7F）

简单来说，不同安全级别的请求种子和发送密钥是一一对应的，相邻的一对奇偶数对应一种安全级别，其中奇数代表请求种子，偶数代表发送密钥，例如：

0x01 和 0x02 分别代表一个安全级别的请求种子和发送密钥
0x03 和 0x04 分别代表另一个安全级别的请求种子和发送密钥

在这里插入图片描述

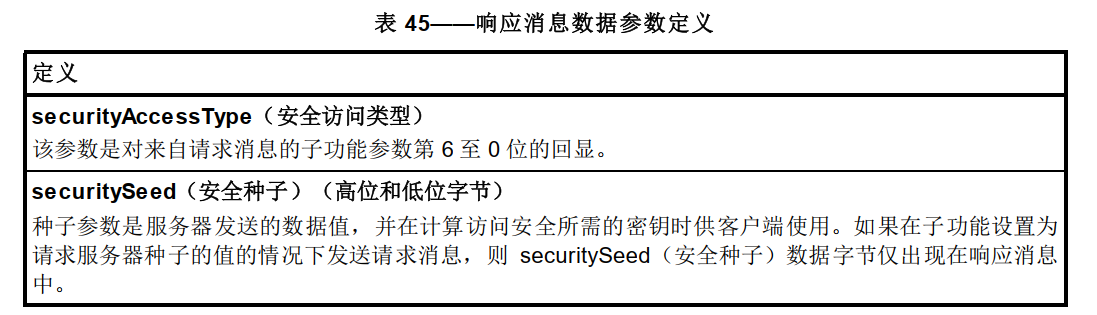

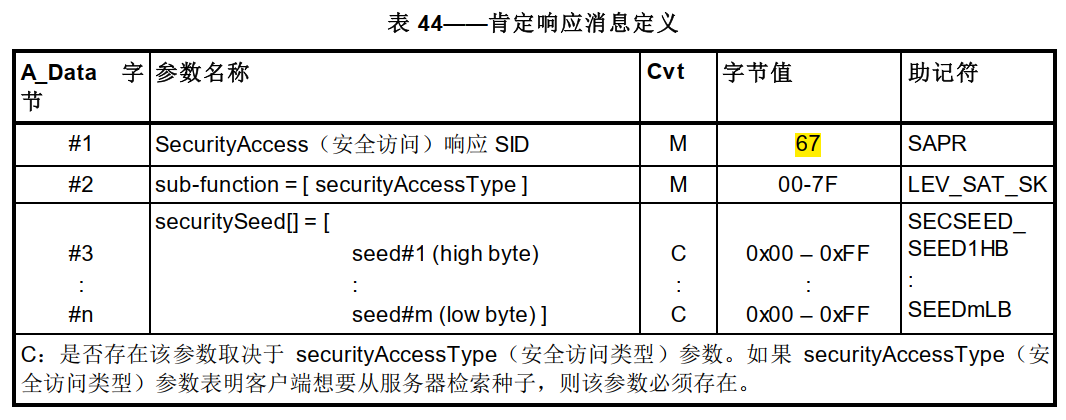

3、肯定响应

基本格式：

<SID + 0x40> + <Sub-function> + <Parameter>

<SID + 0x40> + <Parameter>

要注意，第一个字节是由SID和0x40的和构成。这里的Parameter项是optional的，具体要看协议规定。

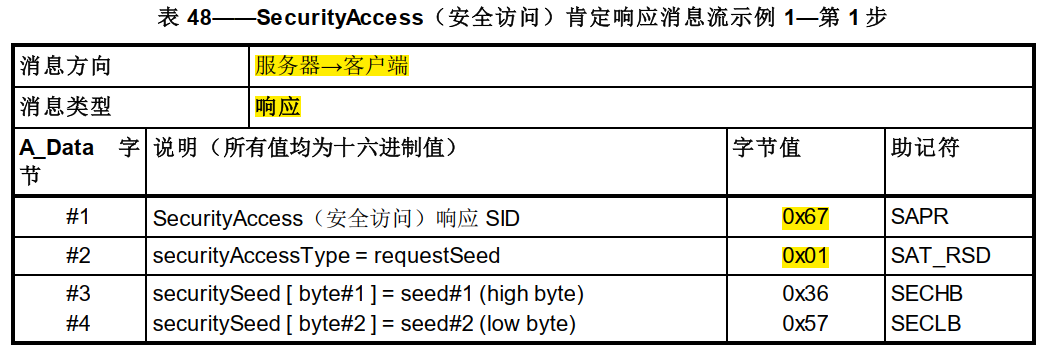

在这里插入图片描述

4、否定响应

基本格式:

<0x7F> + <SID> + <NRC>

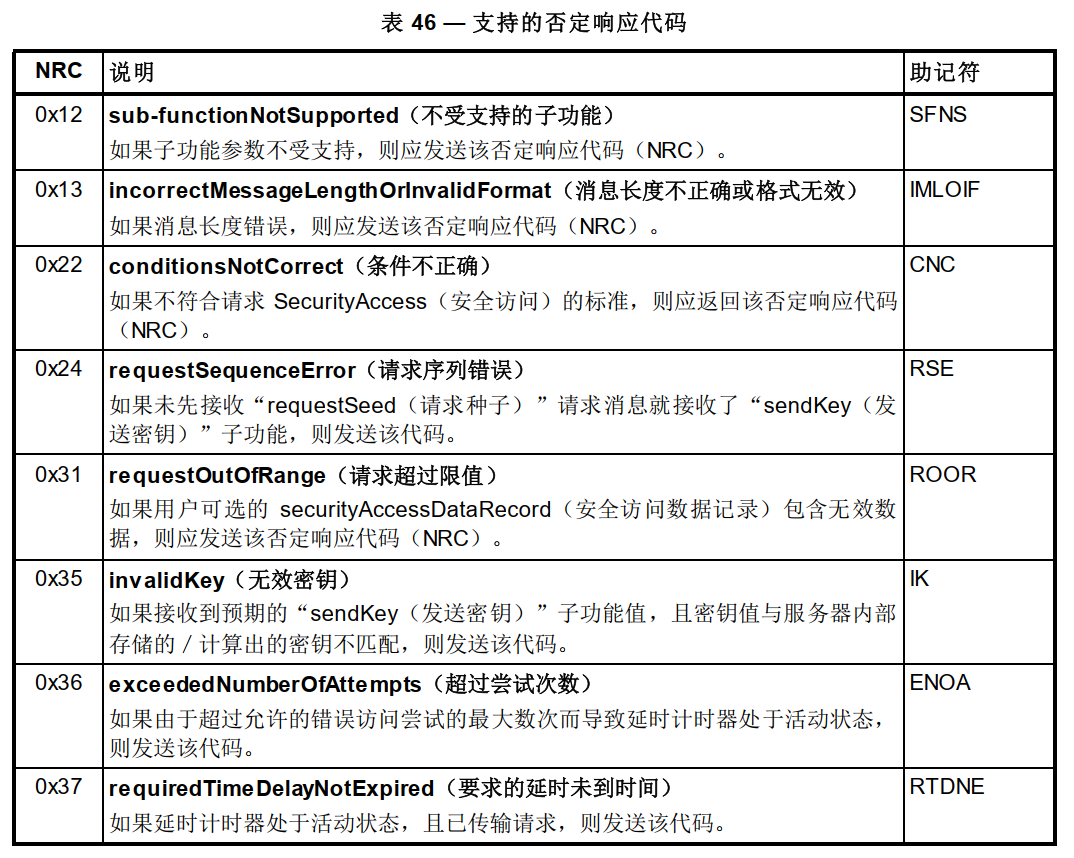

看起来比较简单，格式比较固定，只要是Negative Response，第一字节就是0x7F，第二字节照抄原来的SID，第三个字节是错误响应码，指示具体错误响应的原因
在这里插入图片描述

注意

1、请求种子和发送密钥的数字大小并不代表其等级的高低。
2、同一时刻最多只能有一个安全等级是解锁的状态，因此从一个安全等级接收到另外一个等级的请求并且解锁成功后，之前的安全等级将被重新锁定，而由于切换安全等级致使先前解锁的状态被锁定后，其依赖于被锁定的等级的服务和功能也一并被关闭。
3、如果被请求的安全等级当前是已经解锁的状态，那么在响应种子时，在放种子的位置都放上0，表示已经解锁了，你不要再请求了。并且实际上种子应该是一个随机数，一般全0和全F都不允许作为普通种子放到响应里

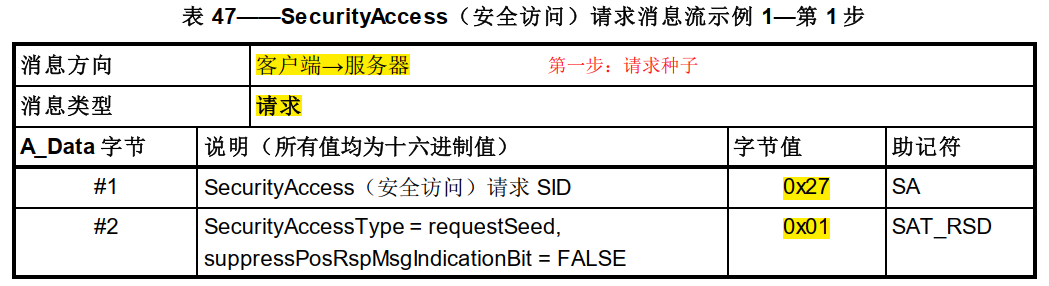

报文示例

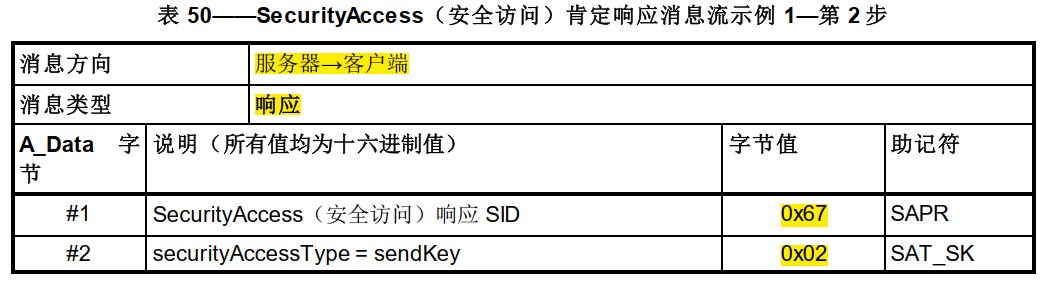

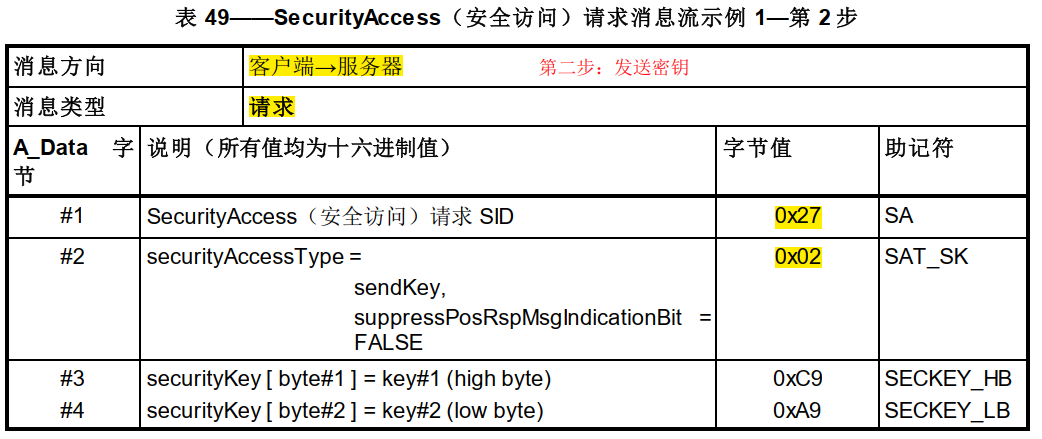

1、服务器处于“锁定”状态

在这里插入图片描述

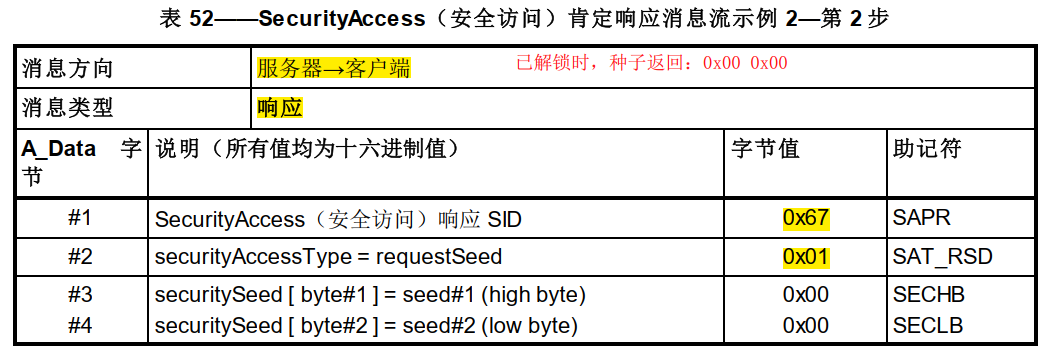

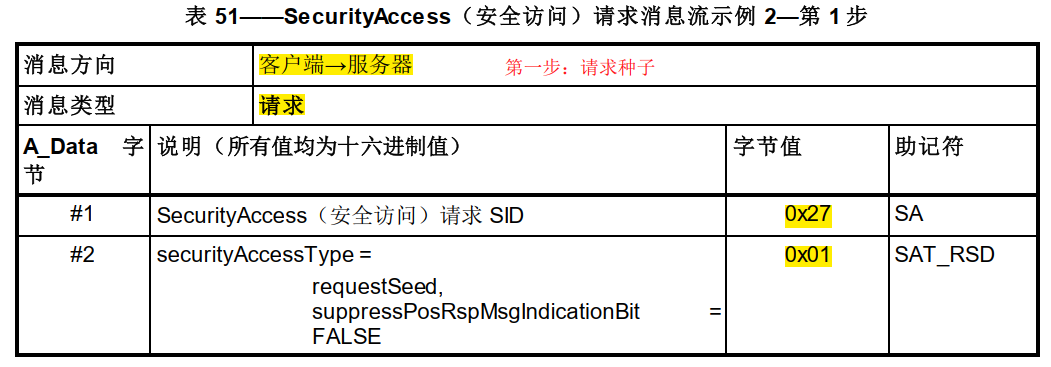

2、服务器处于“解锁”状态

在这里插入图片描述

延时机制

在连续N次请求安全访问失败后，需等待T s之后才能接受下一次的安全访问请求“RequestSeed” 。
- 1、当测试工具发送一个无效的秘钥， ECU将返回NRC35“InvalidKey”。同时，安全访问错误计数器加1。该计数器需要存储并且初始值为0。
- 2、当安全访问错误计数器达到N（即收到N次无效密钥）， ECU将返回NRC36且需要等待T s才能接受下一次的安全访问请求“Request Seed”。期间任何安全访问请求“Request Seed”都会被ECU反馈NRC37。
当T s等待时间结束后，安全访问错误计数器将减1(只减1次)，并允许尝试安全访问请求“RequestSeed”，如果此次请求失败（由于发送了一个无效的秘钥），安全访问错误计数器将加1，并再次开启T s等待时间。任何一次ECU被成功解锁（密钥有效），失败计数器都将被重置为零。
ECU上电/复位后默认处于闭锁状态，需要检测安全访问错误计数器，若计数器为N，则需要启动T s的安全访问延时时间。

如何生成安全算法DLL文件

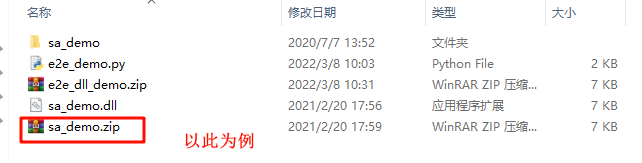

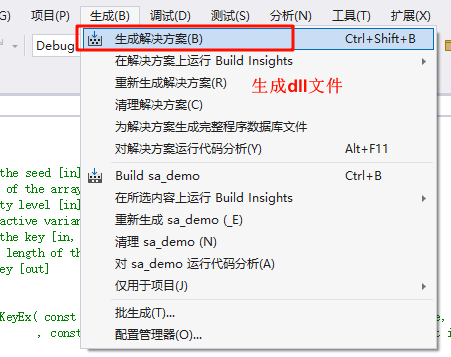

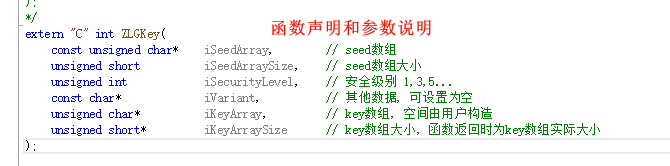

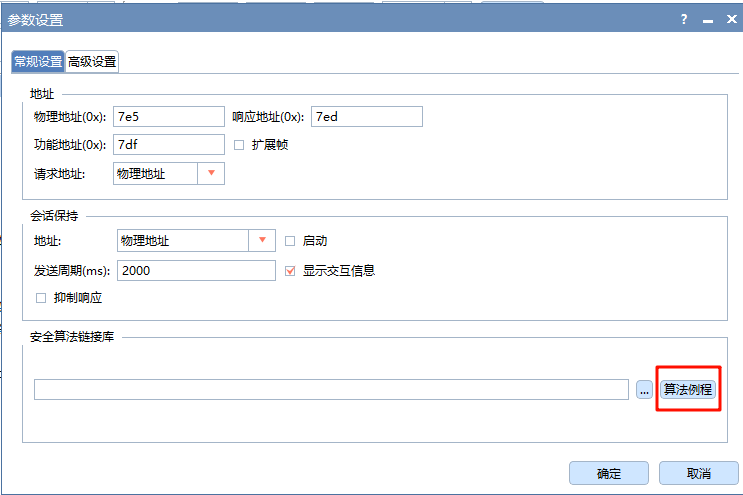

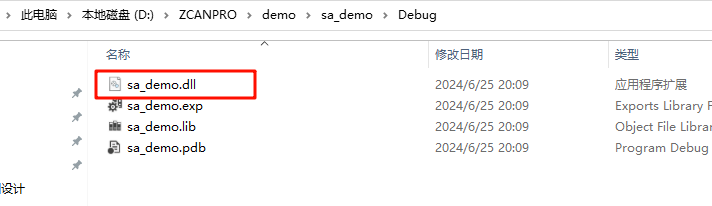

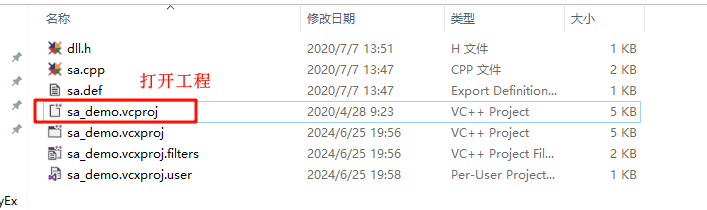

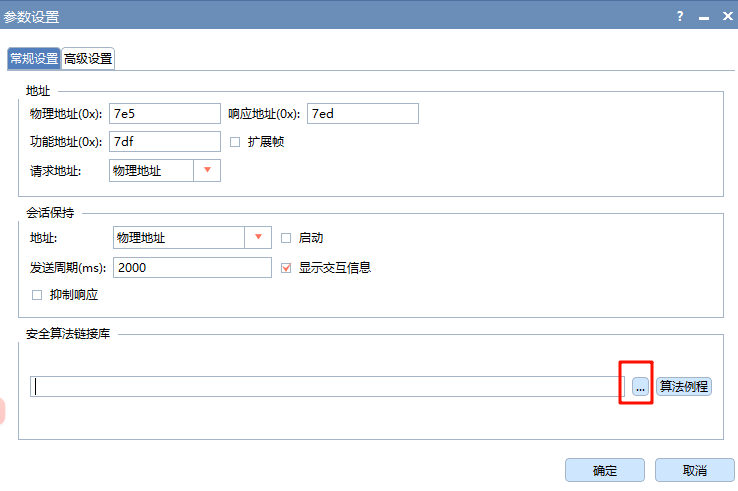

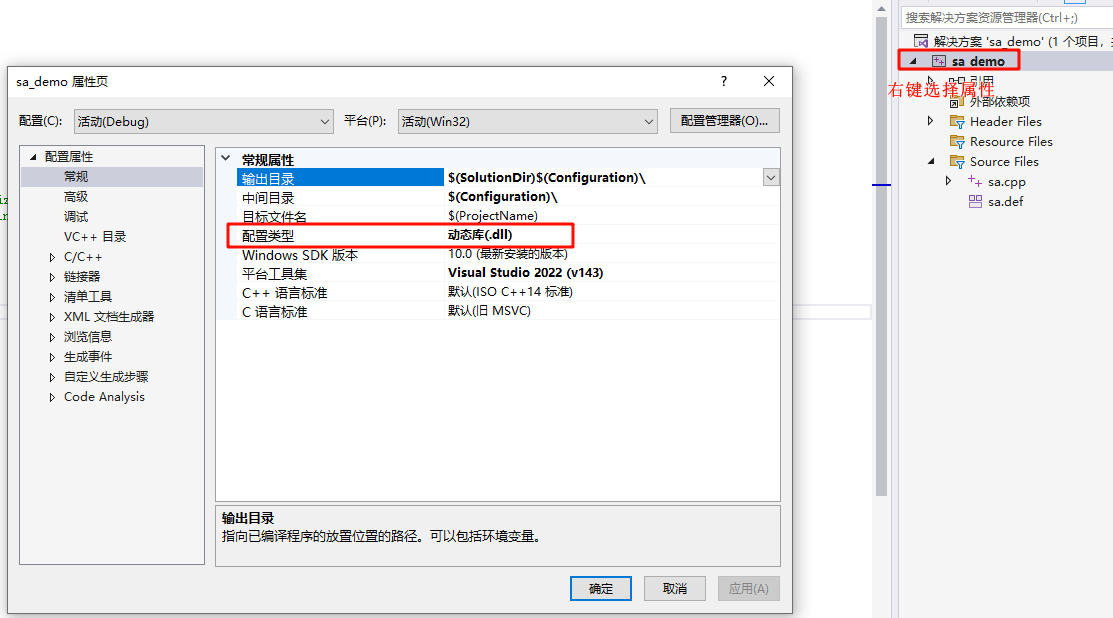

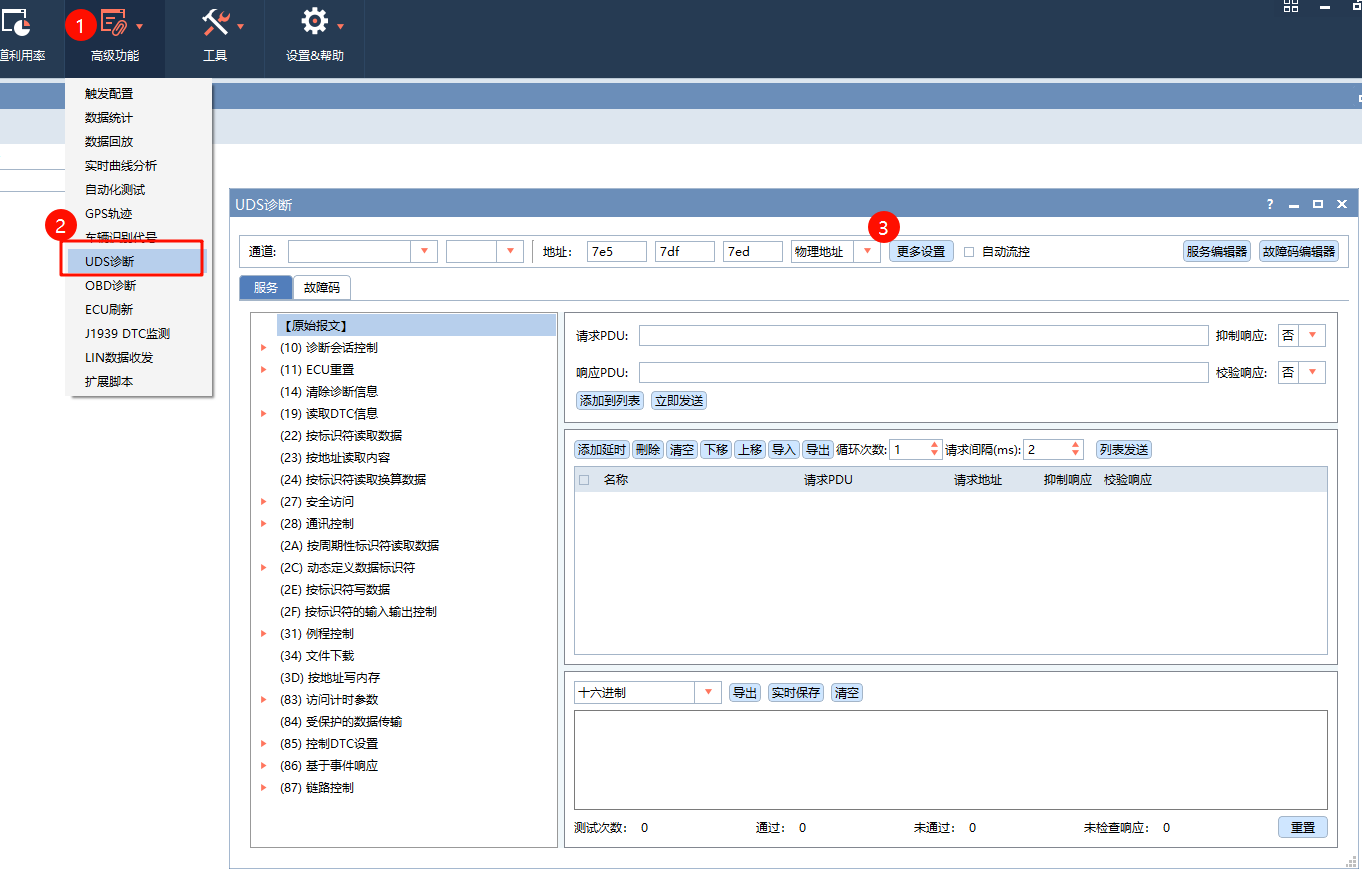

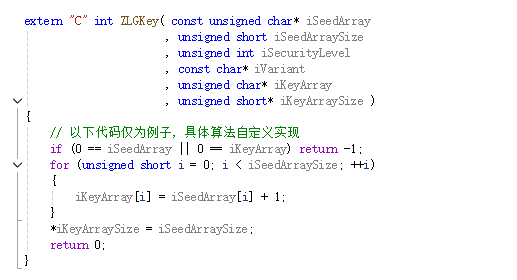

1、使用 ZCANPRO 上位机

在这里插入图片描述

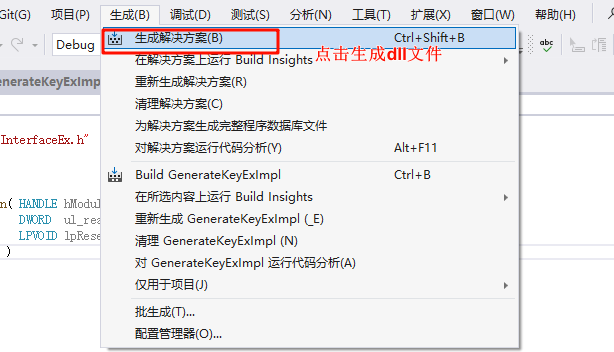

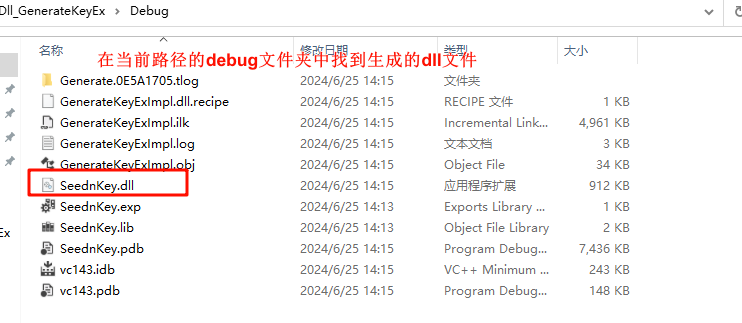

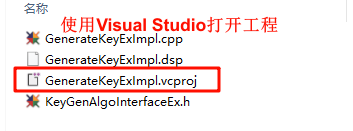

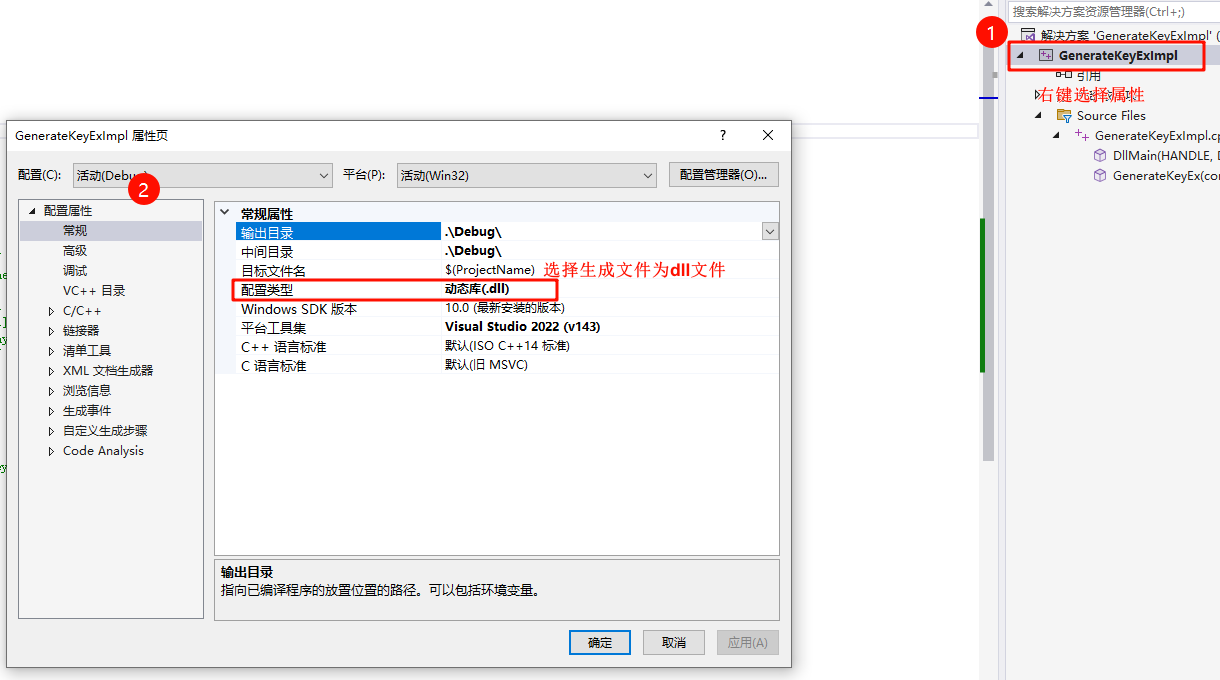

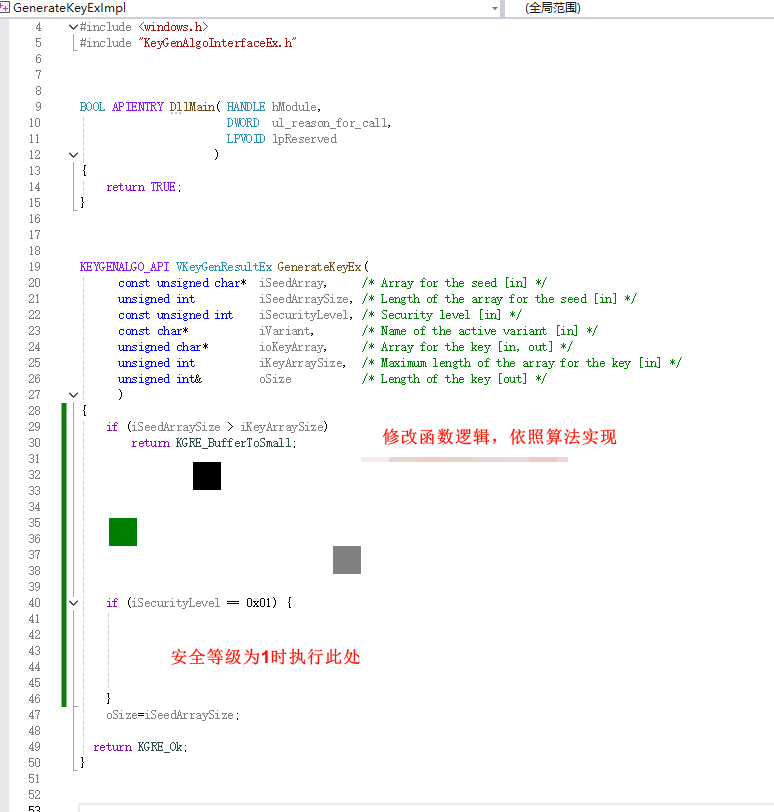

2、使用CANoe 例程

例程默认安装在C盘，参考路径：
C:\Users\Public\Documents\Vector\CANoe\10.0 (x64)\CANoe Sample Configurations\CAN\Diagnostics\UDSSystem\SecurityAccess\Sources\KeyGenDll_GenerateKeyEx
在这里插入图片描述
