CANdelaStudio 使用教程5 编辑DID

已于 2024-09-02 19:53:24 修改
阅读量1.9k 收藏 23
点赞数 9
分类专栏： Candela Studio 文章标签： UDS vector 汽车电子
于 2023-11-26 23:06:17 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_56208280/article/details/134603822
版权

文章目录

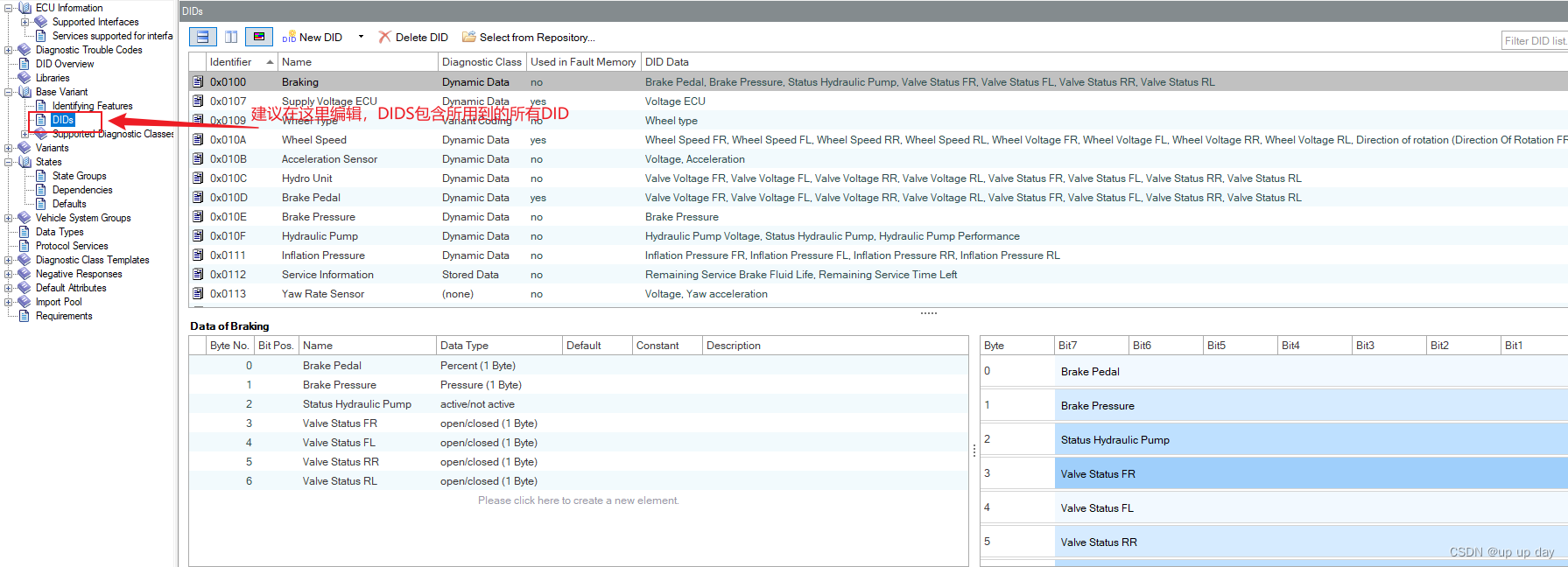

在哪编辑

在这里插入图片描述

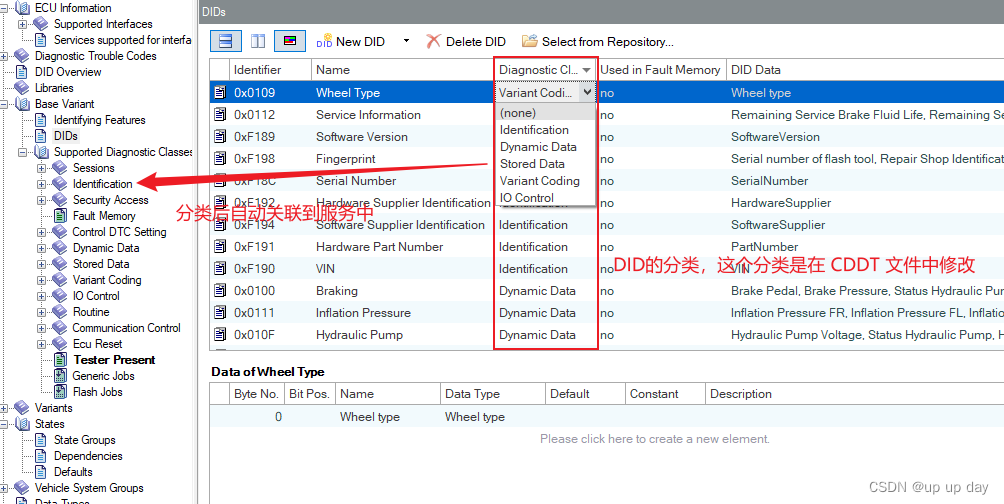

DID的分类

在这里插入图片描述

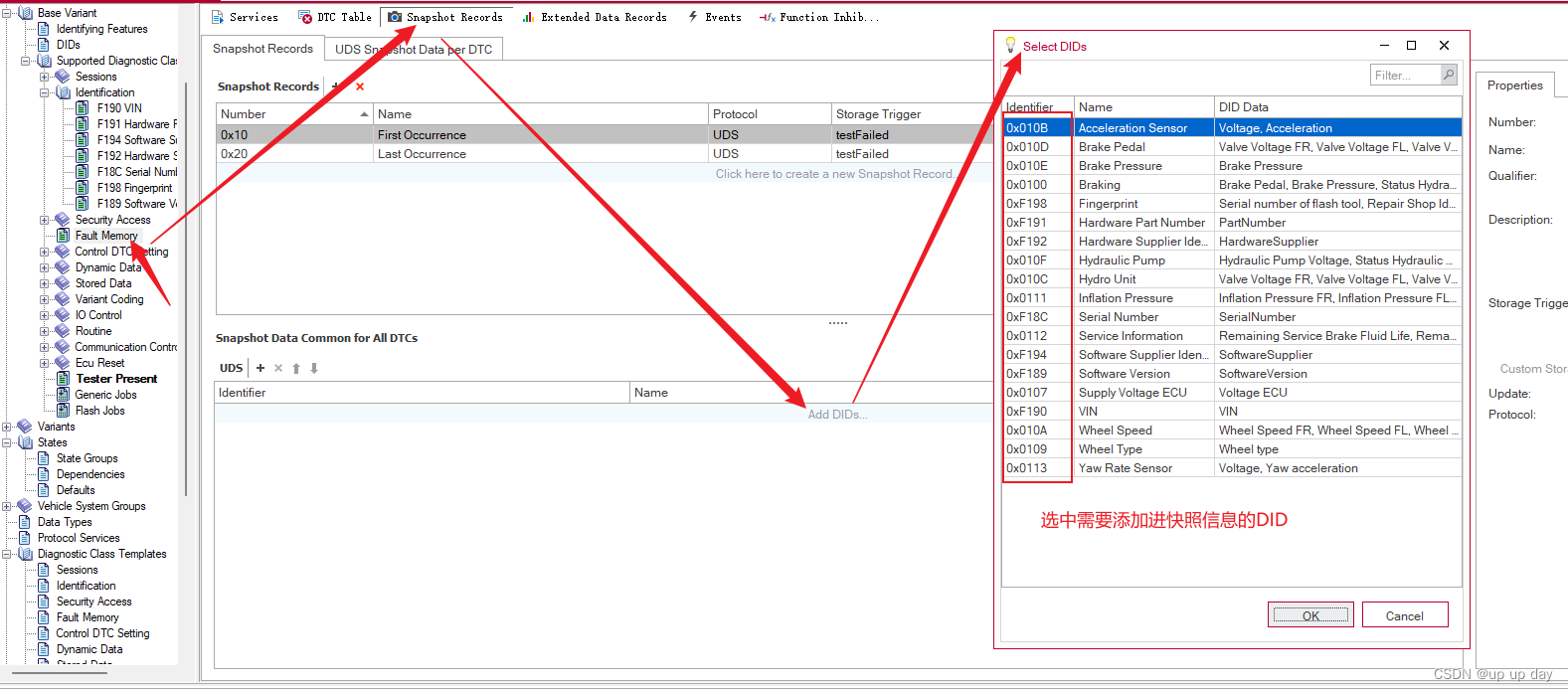

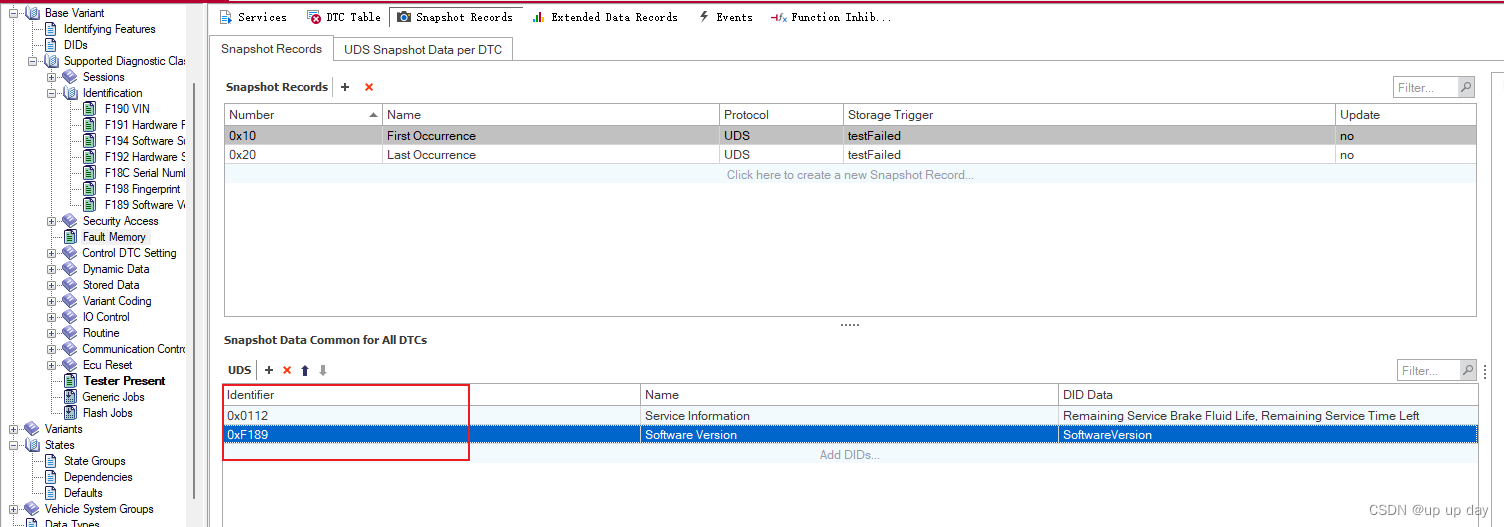

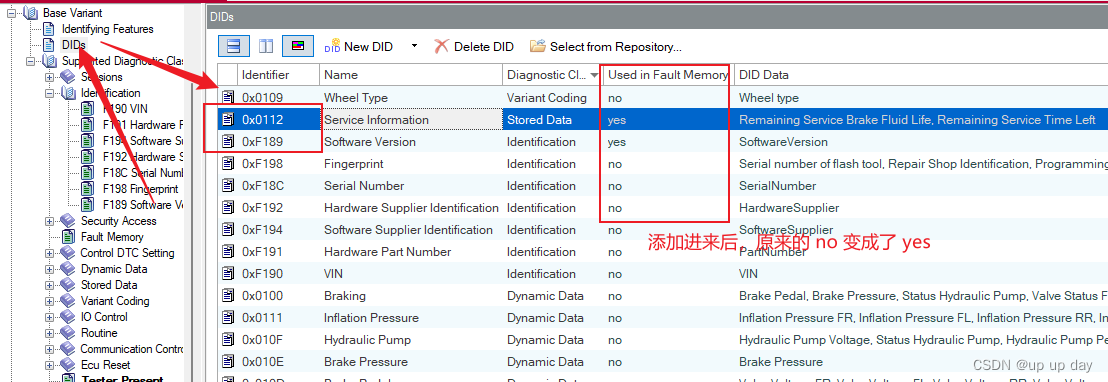

编辑快照数据

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

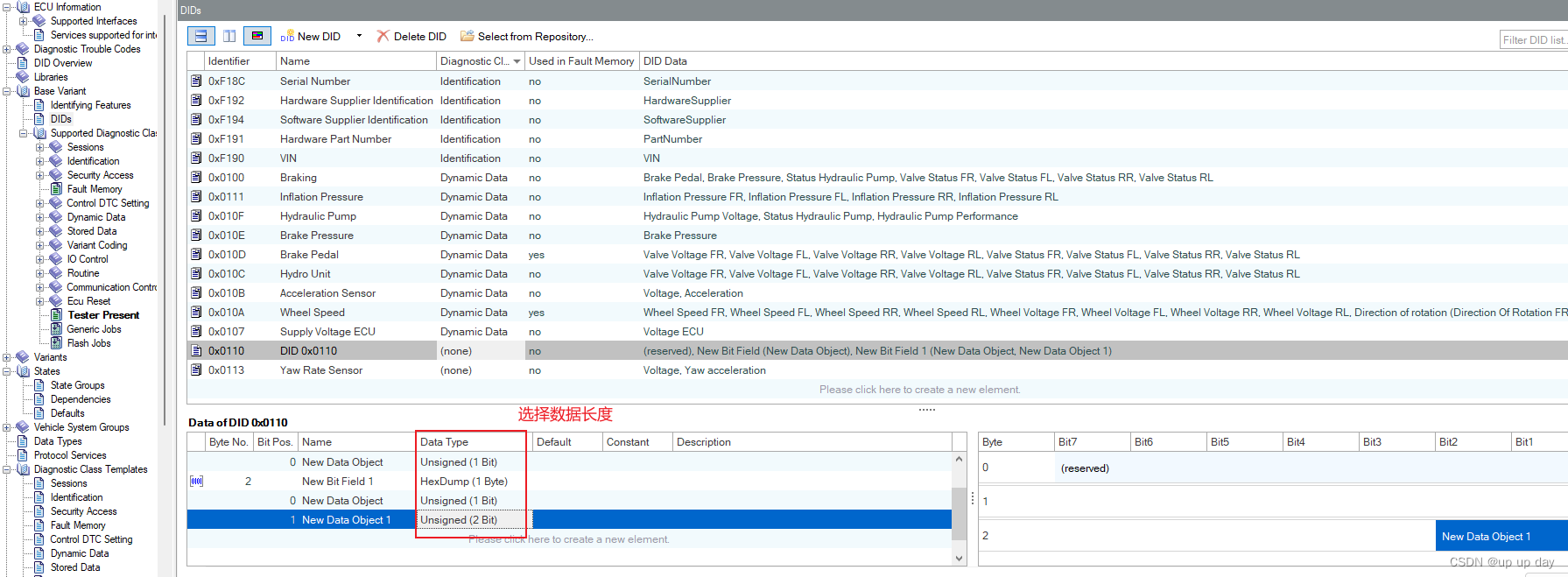

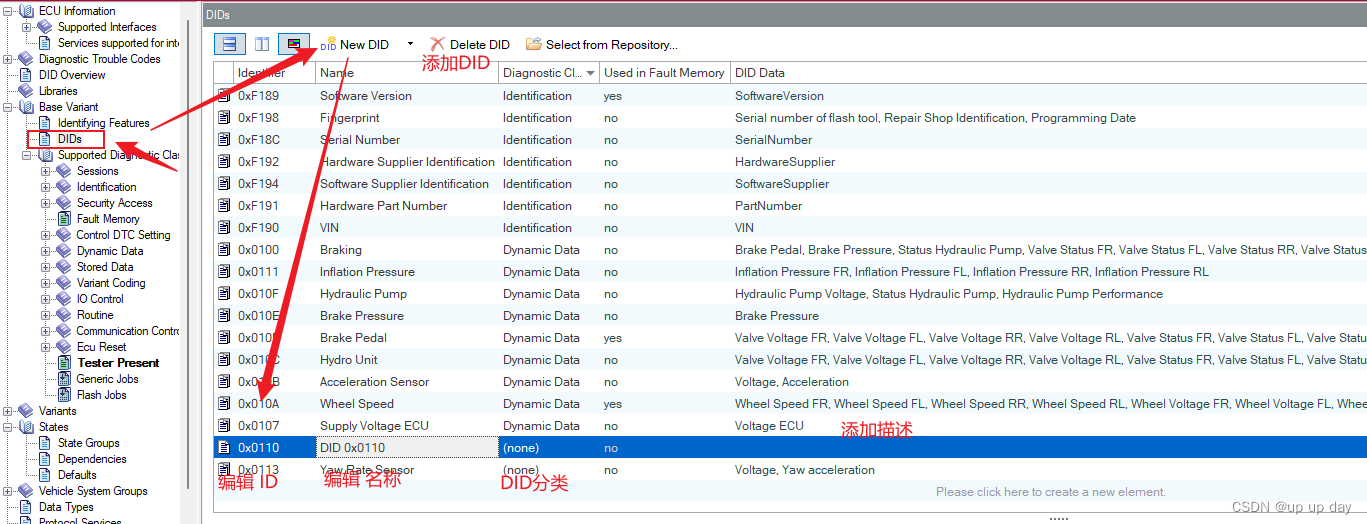

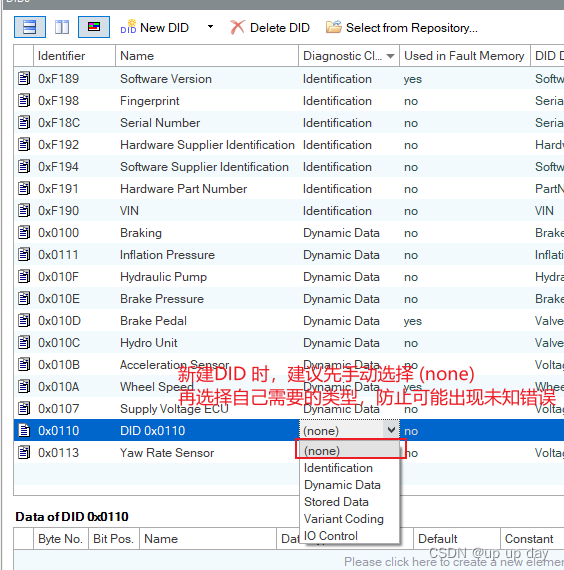

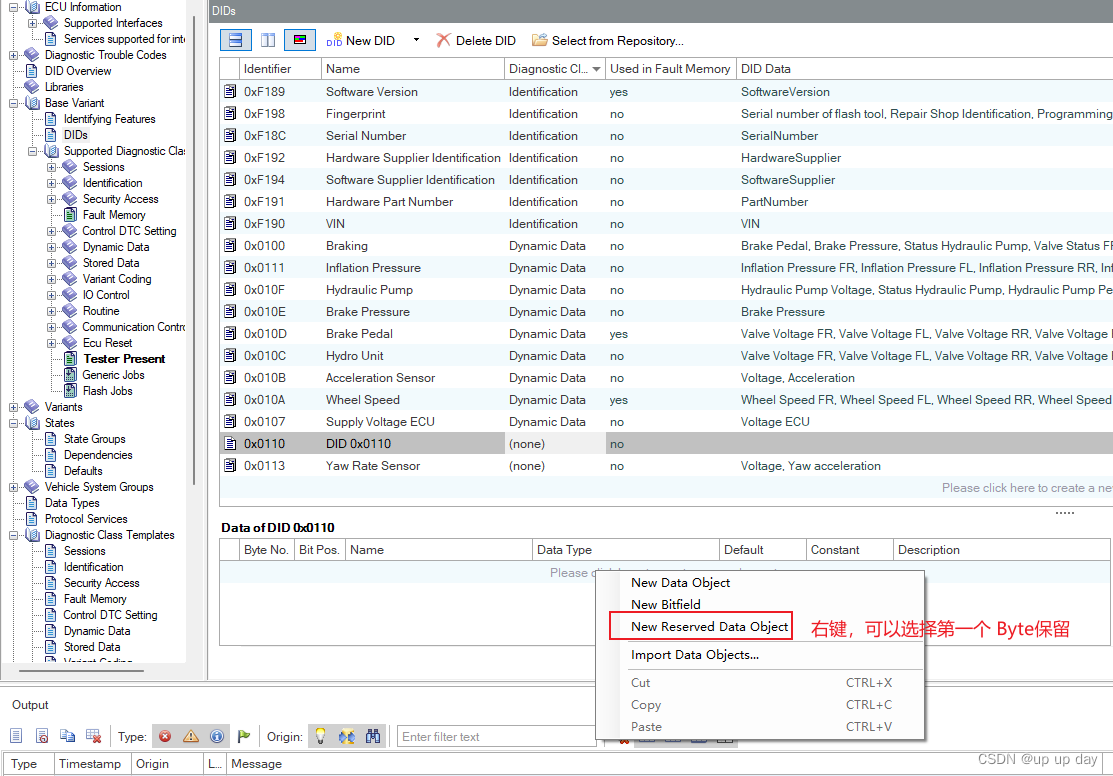

添加 DID

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

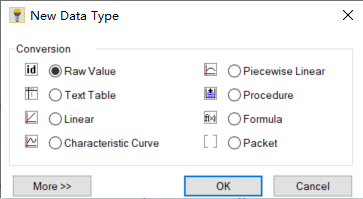

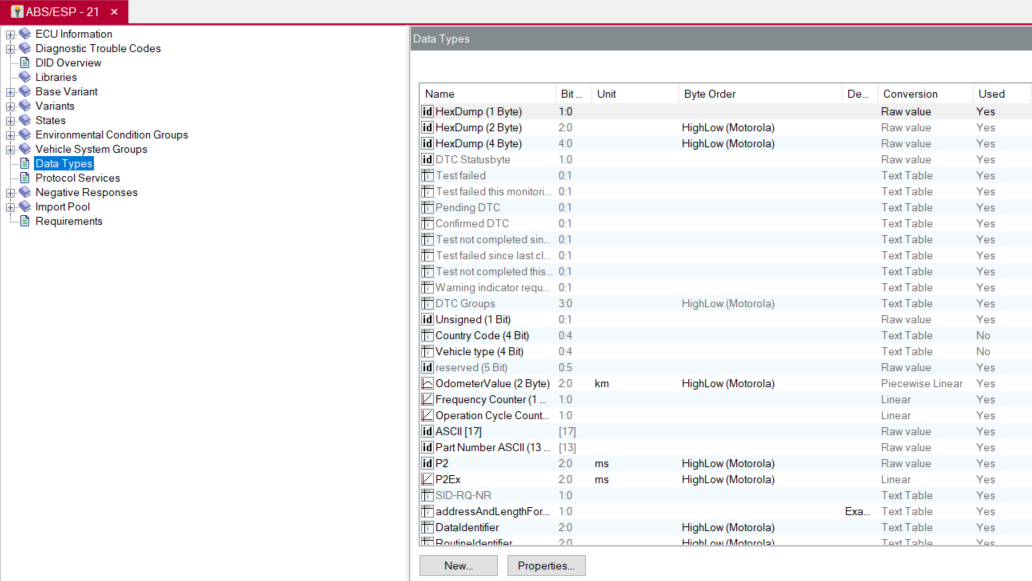

Data Types

在这里插入图片描述
在这里插入图片描述

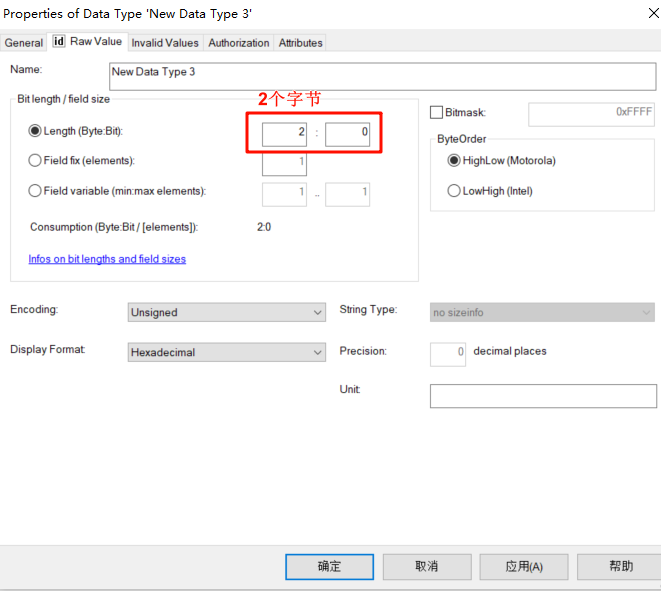

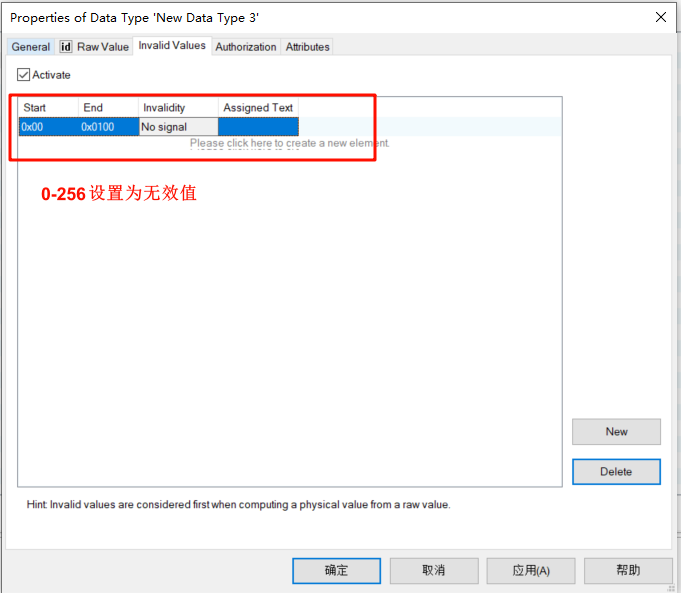

1. Raw Value 原始值

Raw Value是指原始值或未经处理的数据。 这种数值通常表示从数据源（如传感器或其他系统）接收到的信息，尚未进行任何转换或解释。这些原始数值可能需要进一步处理和解析，以便在汽车诊断工具和软件中进行正确的显示和分析。

在这里插入图片描述
在这里插入图片描述

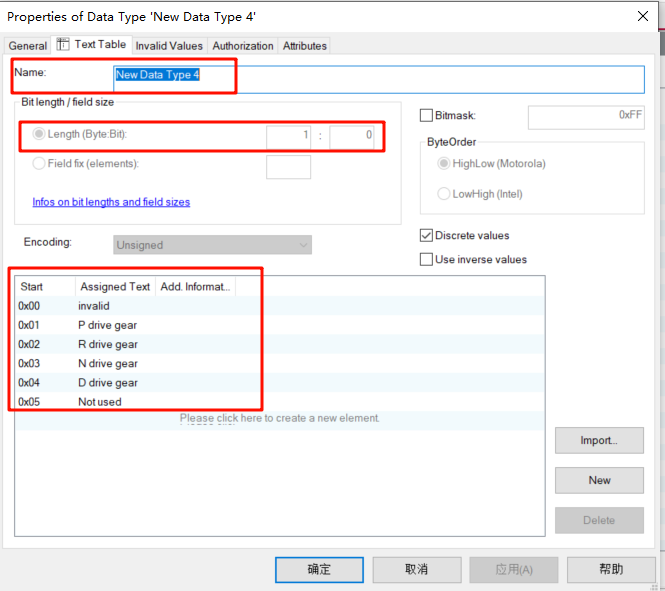

2.Text Table 枚举类型

在这里插入图片描述

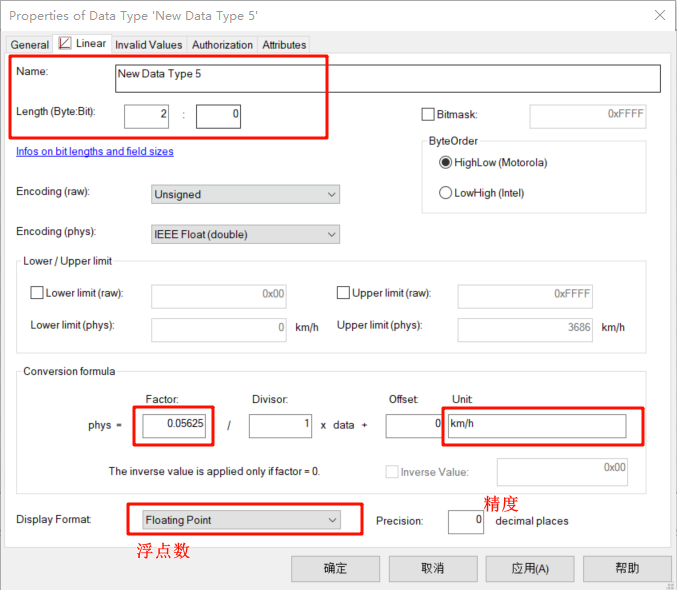

3.Linear 线性数据类型

线性数据类型一般用于处理较大数值的数据，如车数，转角，温度，电压等
示例：Vehicle Speed的数据长度是2个byte，物理值与实际值的转化关系如下：phys=hex*0.05625，单位是km/h，最小值是0，最大值是299.98125
在这里插入图片描述
