LTspice生成正弦波、方波、三角波、锯齿波

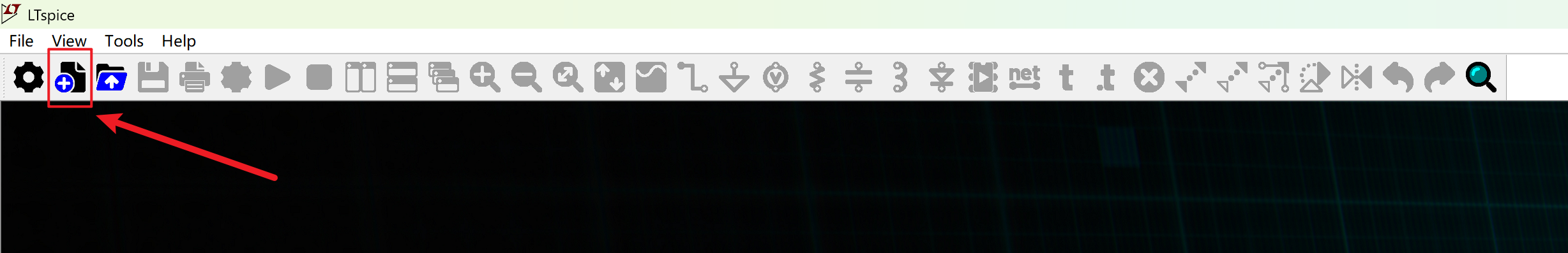

新建一份原理图

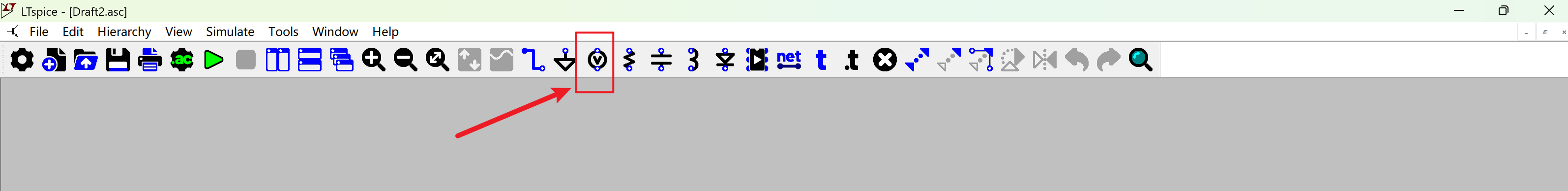

添加电压源

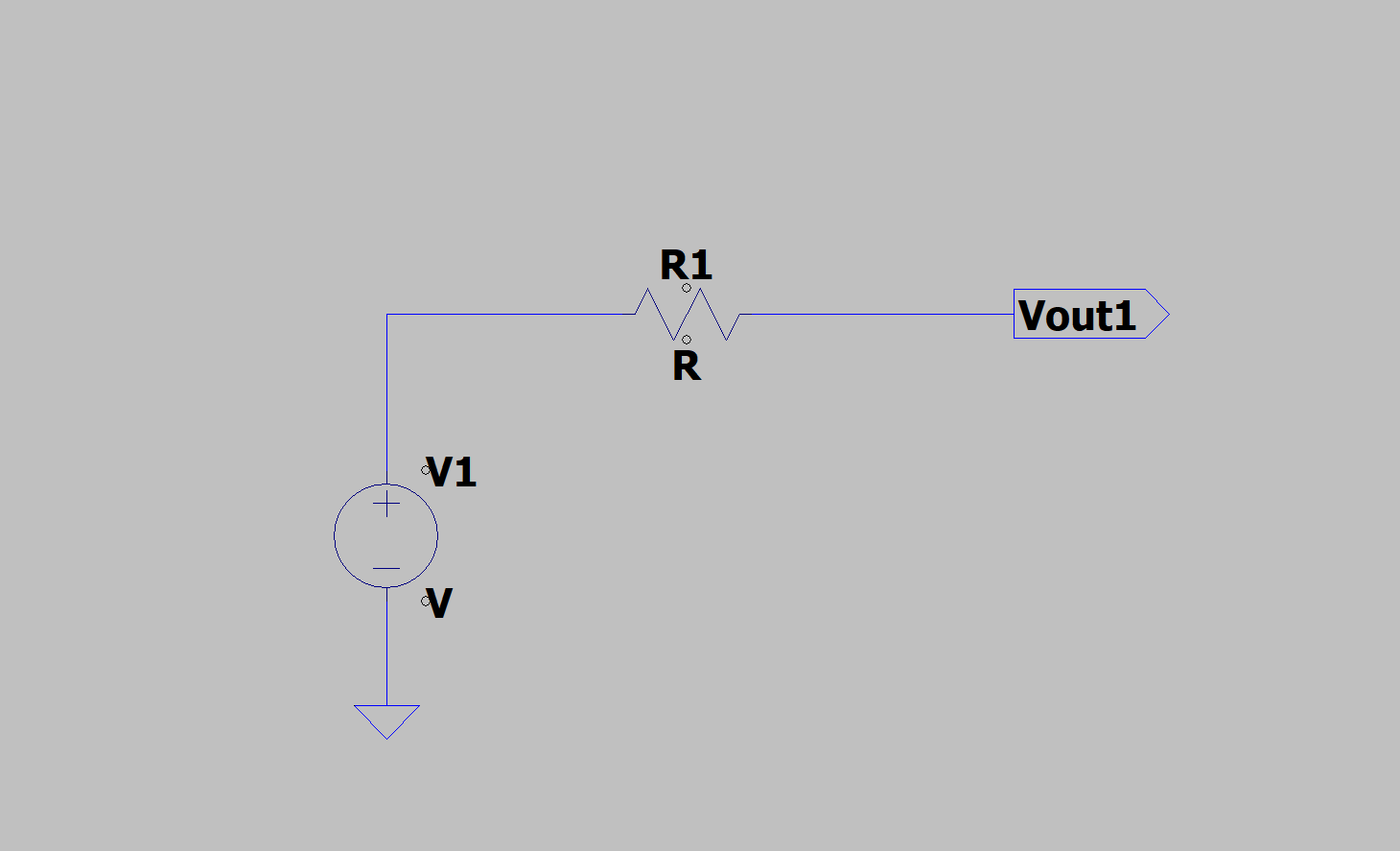

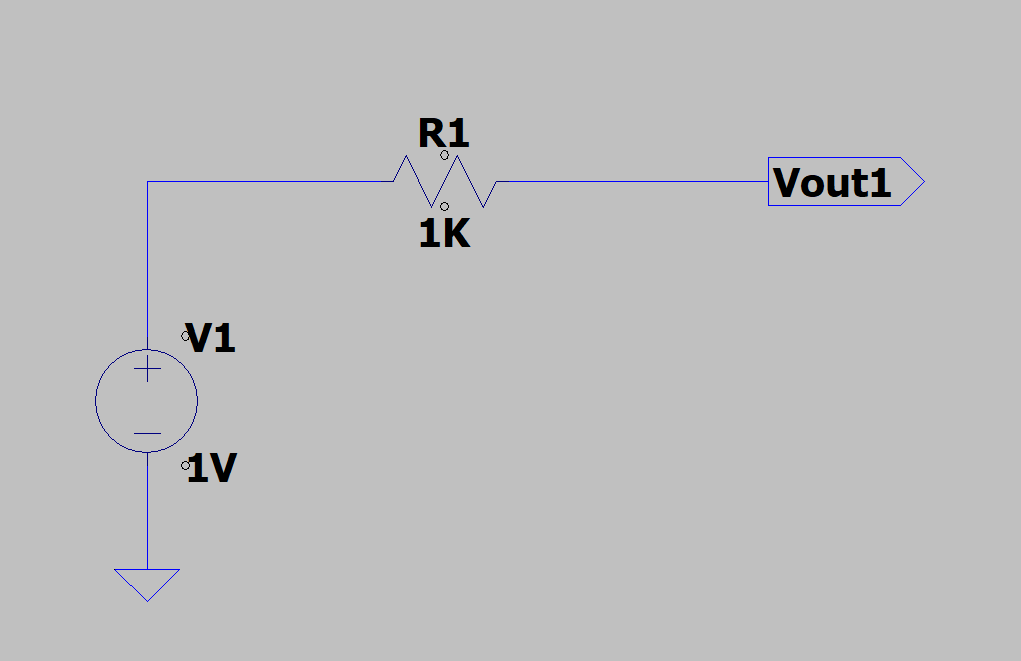

然后拖出GND、电阻。并连接导线，组成下图中的电路

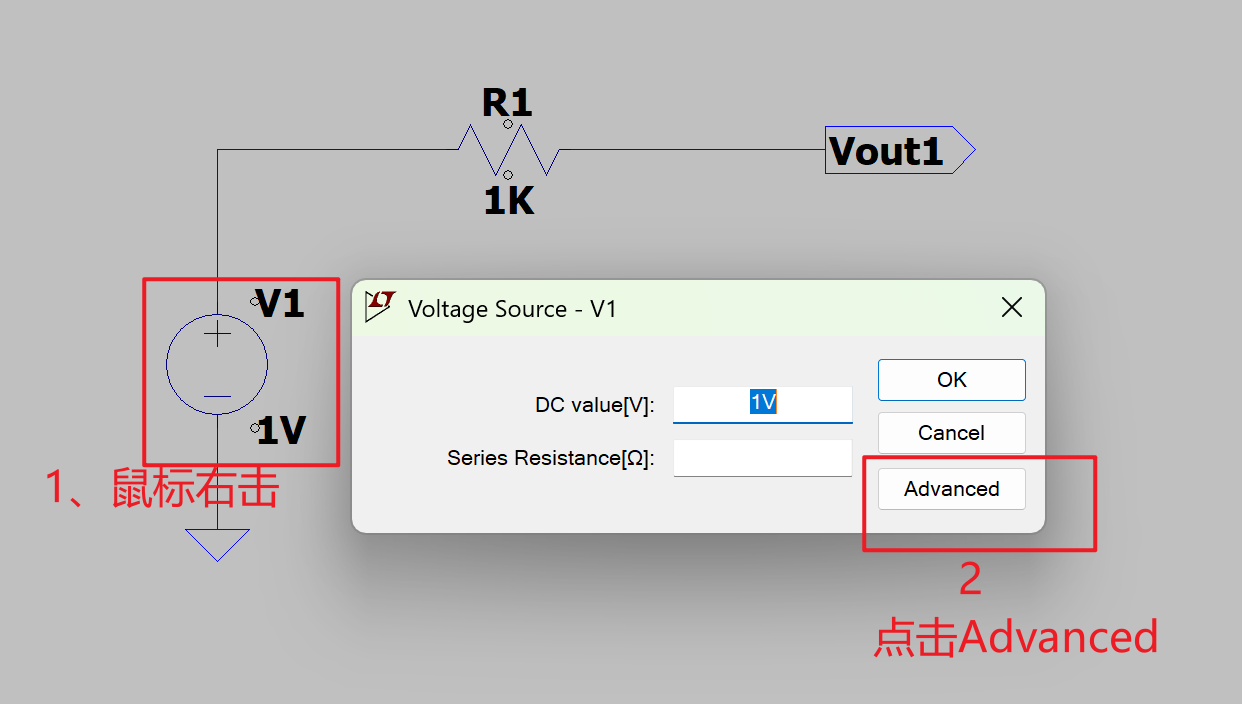

为电阻和电压源添加参数：

1、正弦波生成

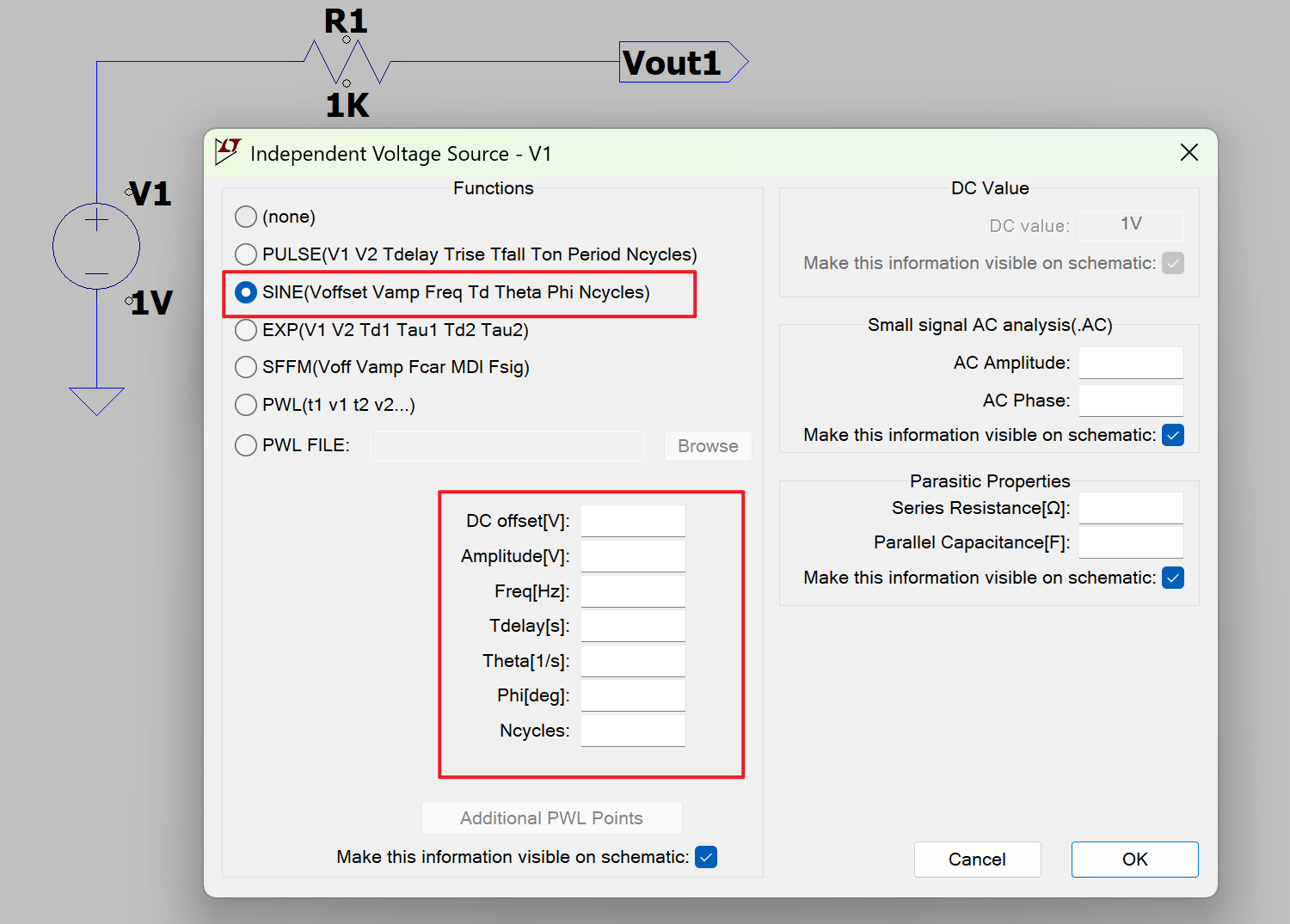

点击SINE：

在这里，我们会看见一些参数需要我们进行设置，下面来对这些参数进行解释：

DC offset[V]: 直流偏置电压
Amplitude[V]: 幅值
Freq[Hz]: 频率
Tdelay[s]: 延时时间
Theta[1/s]: 衰减参数
Phi[deg]:初始相位

Neycles: 需要生成的波个数

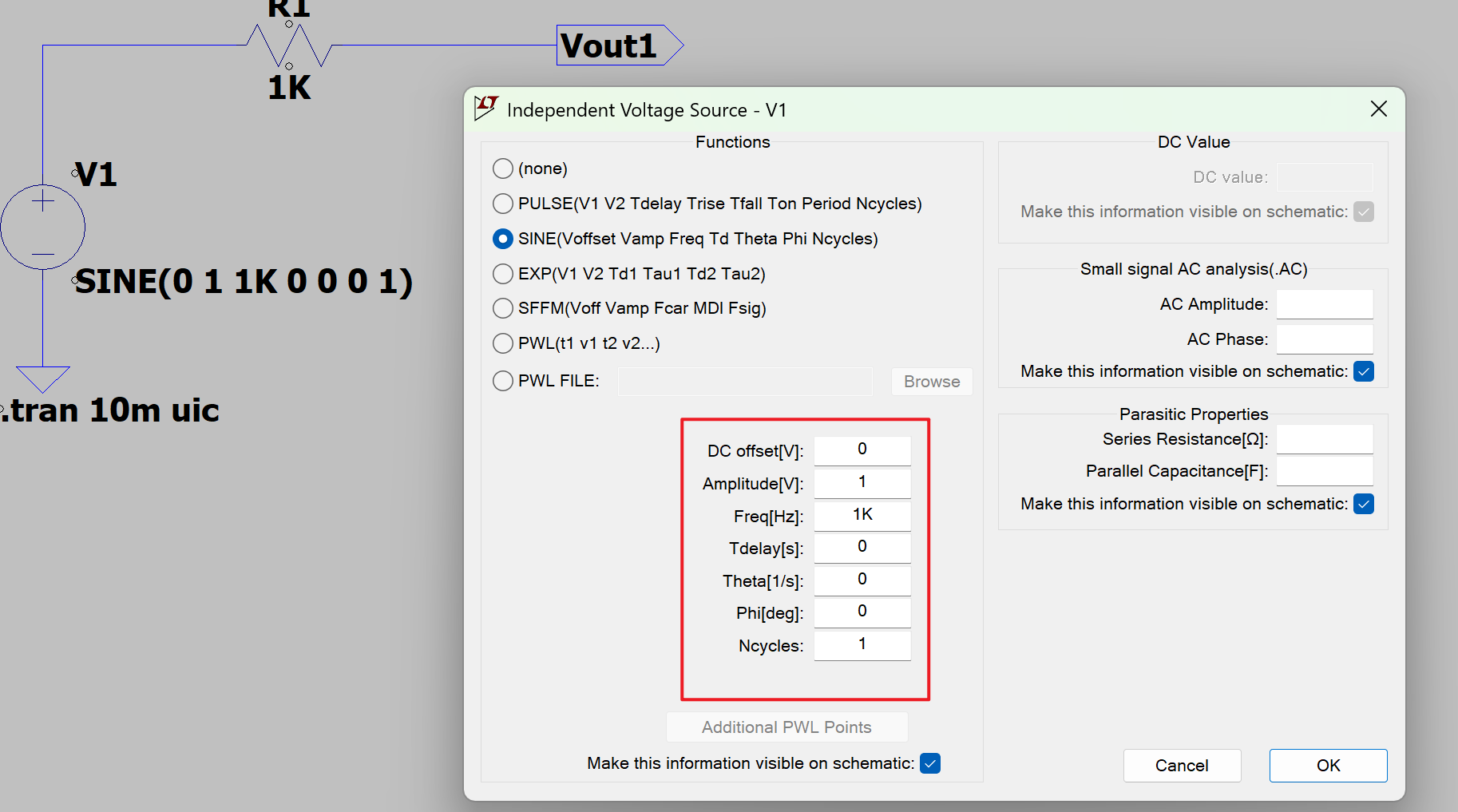

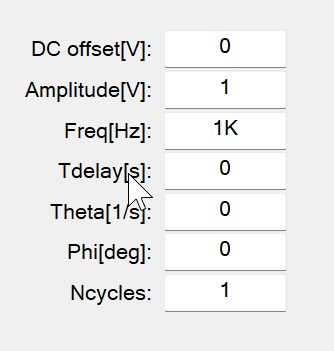

#对其进行如下参数设置：#

 这里生成一个1Khz，幅度为1V，相位为0的正弦波

参数填写完成之后点击OK

随后设置仿真时常:

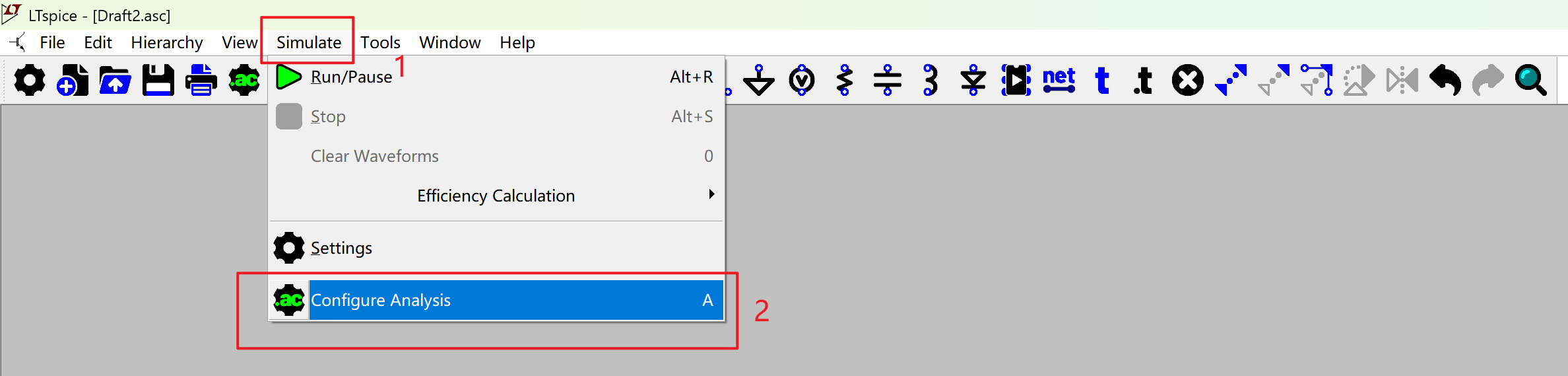

点击Simulate，再选择最后一个选项。

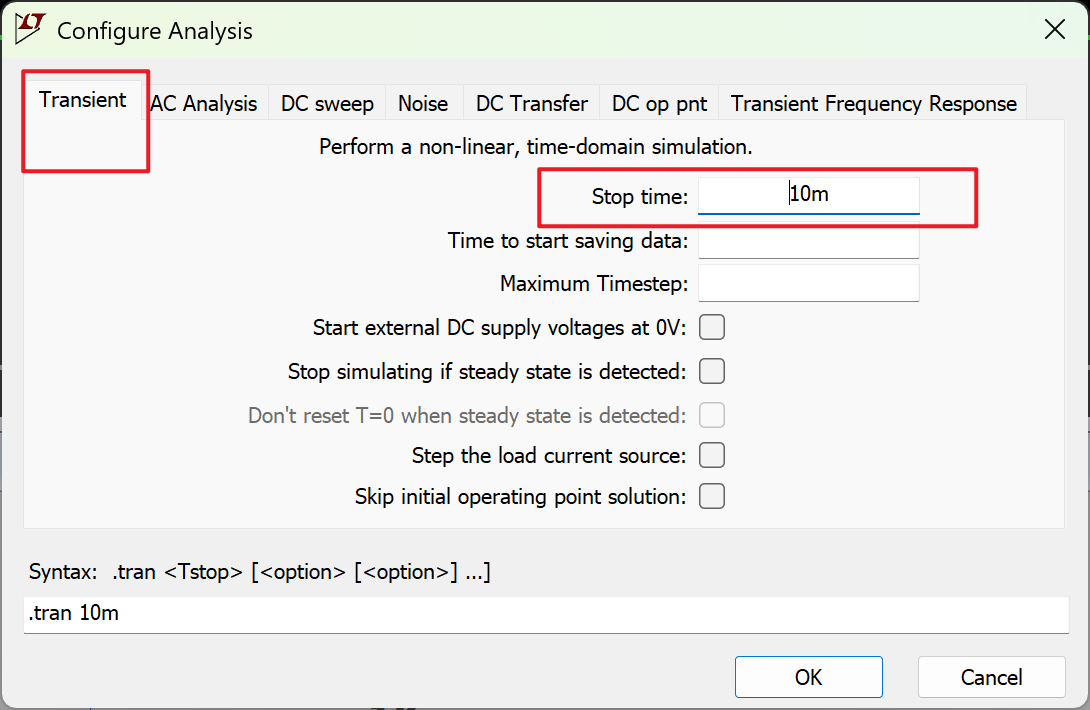

在跳出的界面中选择仿真时常：

这里我们选择10ms，填写10m就可以，LTspice中单位默认为s(秒)，我们填写10m，则仿真时常为10ms。点击OK

开始仿真：

点击绿色三角形指示，Run

此时并不会显示波形，因为我们还没有选择生成谁的波形，示波器并不知道。

将鼠标指针拖到连接好的原理图线上：左键点击一下

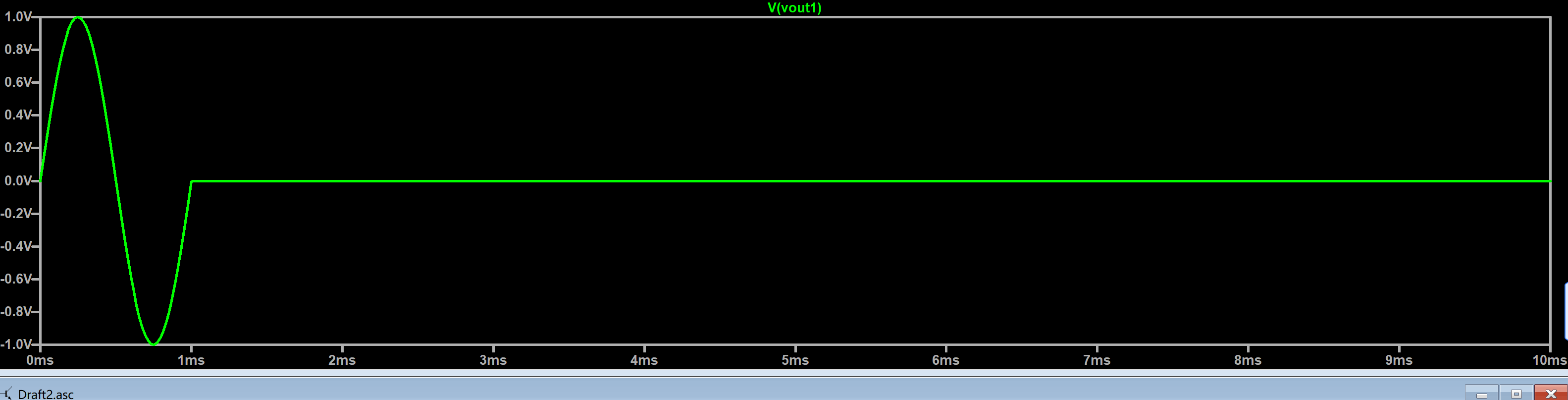

此时示波器立马显示出波形：

与我们参数填写的预期是一致的。

2、生成方波

在原来的基础上右键点击电压源：

此时出现电压源参数设置：

点击第二个选项生成脉冲：

我们可以看见出现了不同的参数：

Vinitial[V]: 初始时电平
Von[V]: 开启时电平
Tdelay[s]: 延时开启时间
Trise[s]: 上升时间
Tfall[s]: 下降时间
Ton[s]: 开启持续时间
Tperiod[s]: 开启到结束持续时间

Ncycles:波形个数

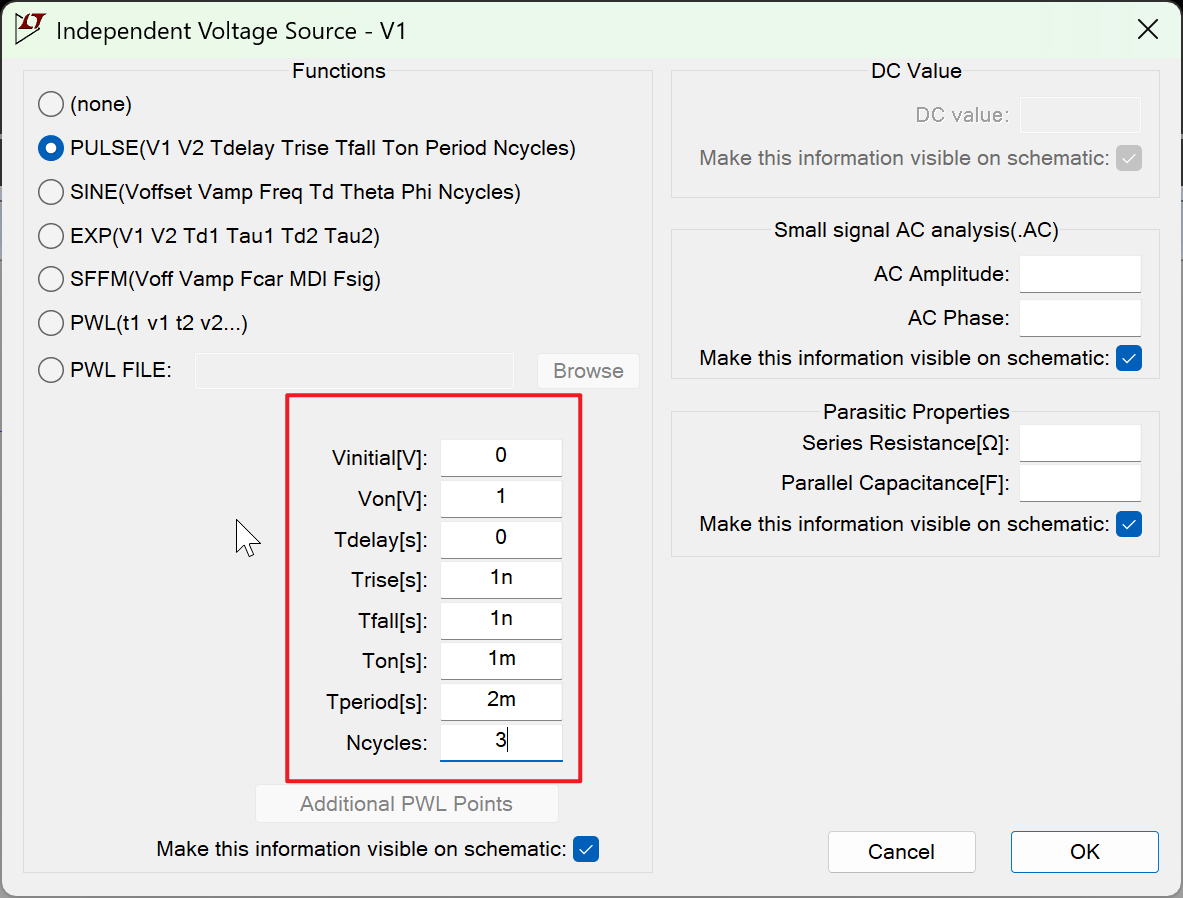

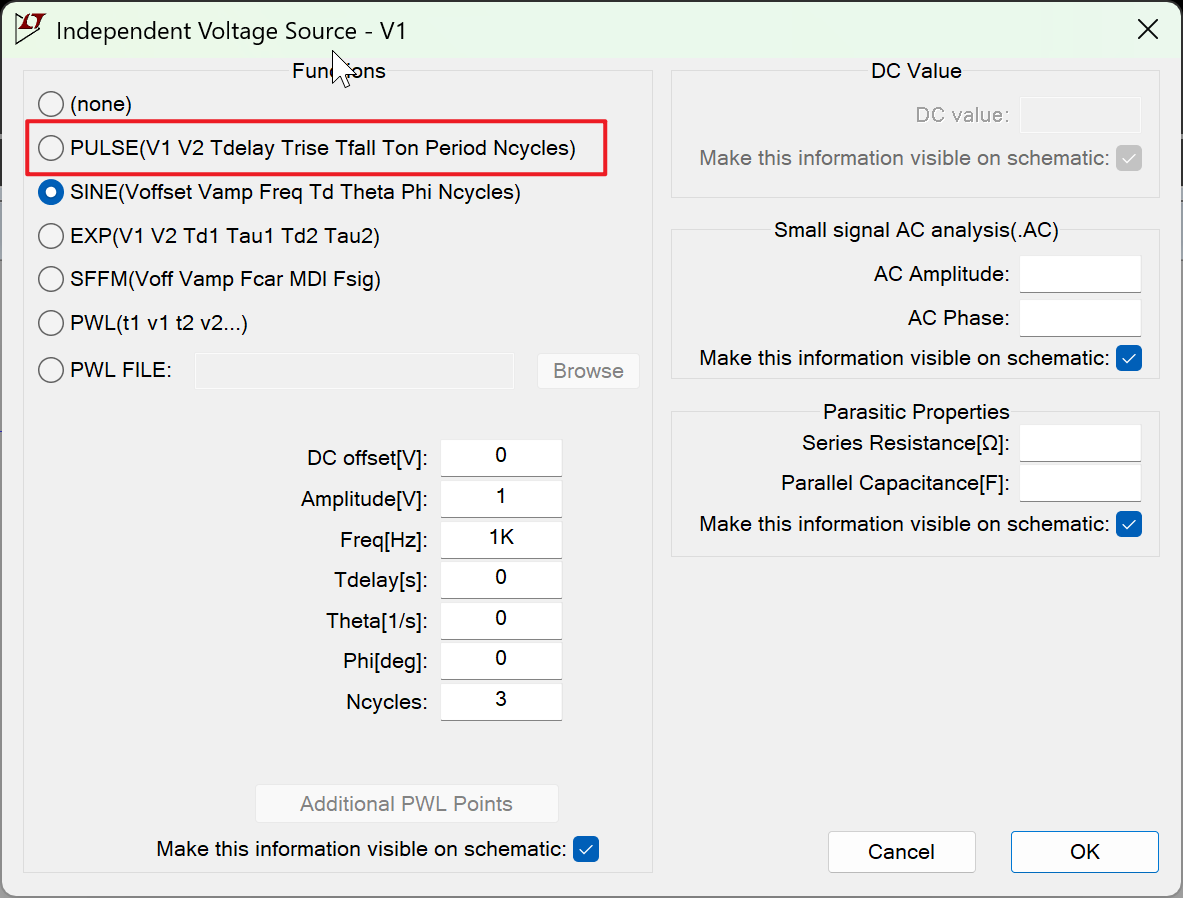

下面我们将参数填入设置

点击OK

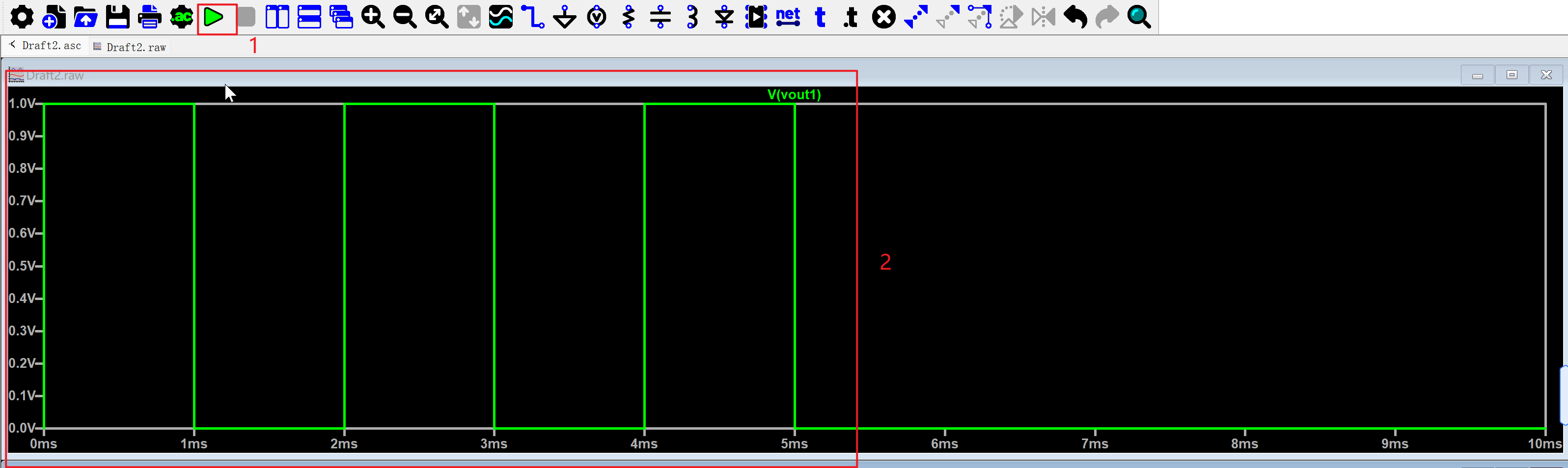

完成后点击绿色按钮：

观察到生成3个方波波形。

3、三角波、锯齿波的生成

实际上这两种波，可以看作是脉冲波的持续，所以我们也可以这个选型里面更改参数得到：

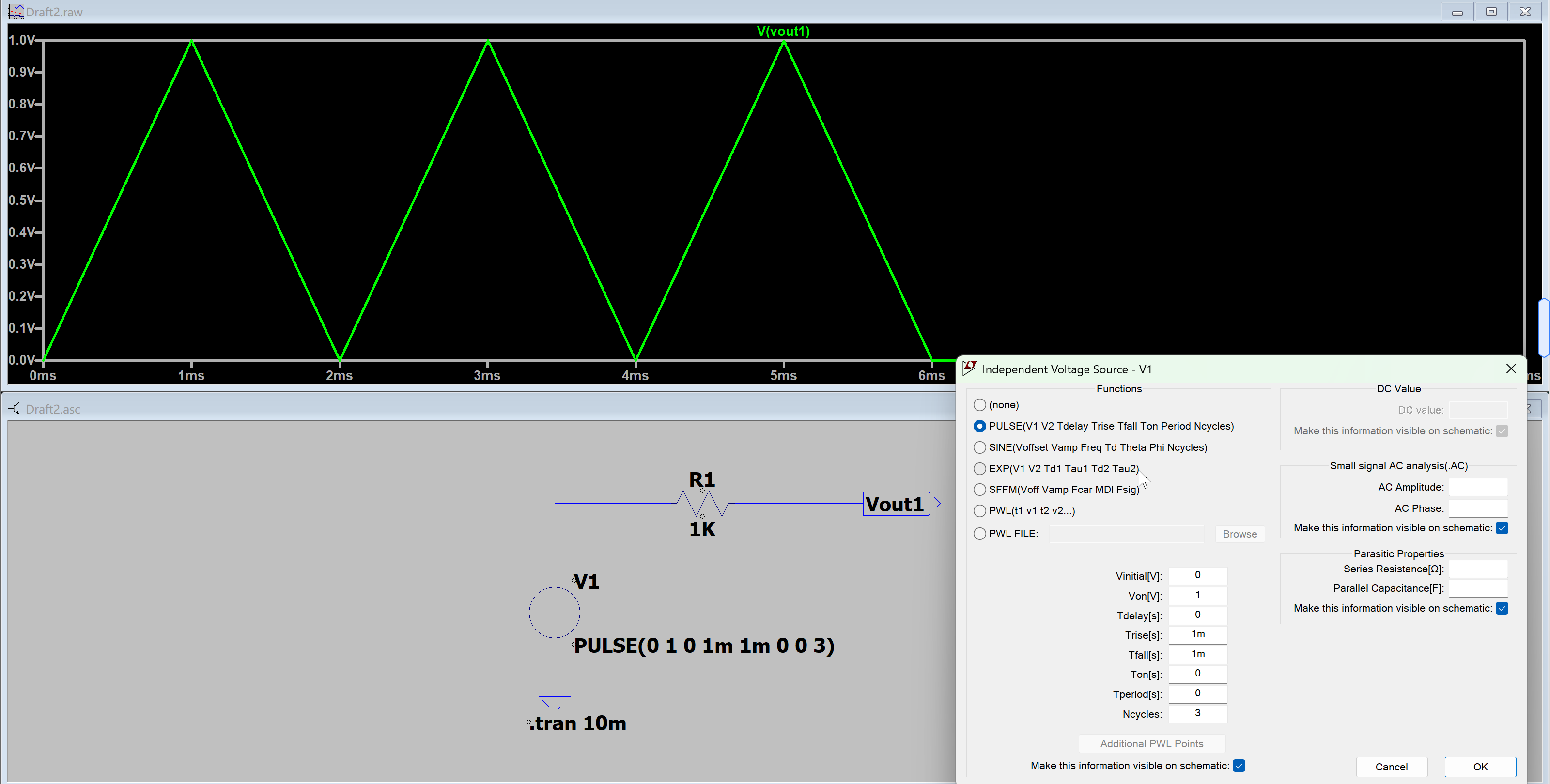

如图，按照上图参数填写，我们就得到了三角波。

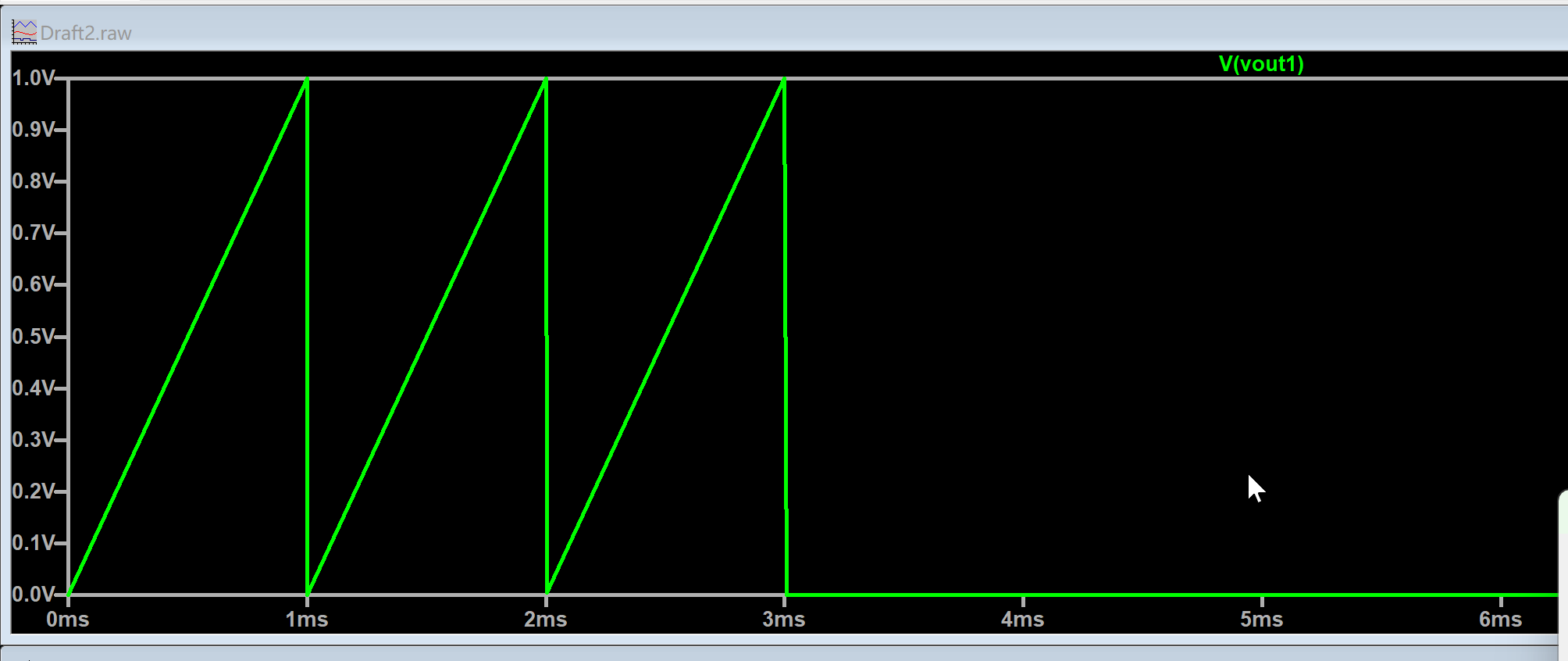

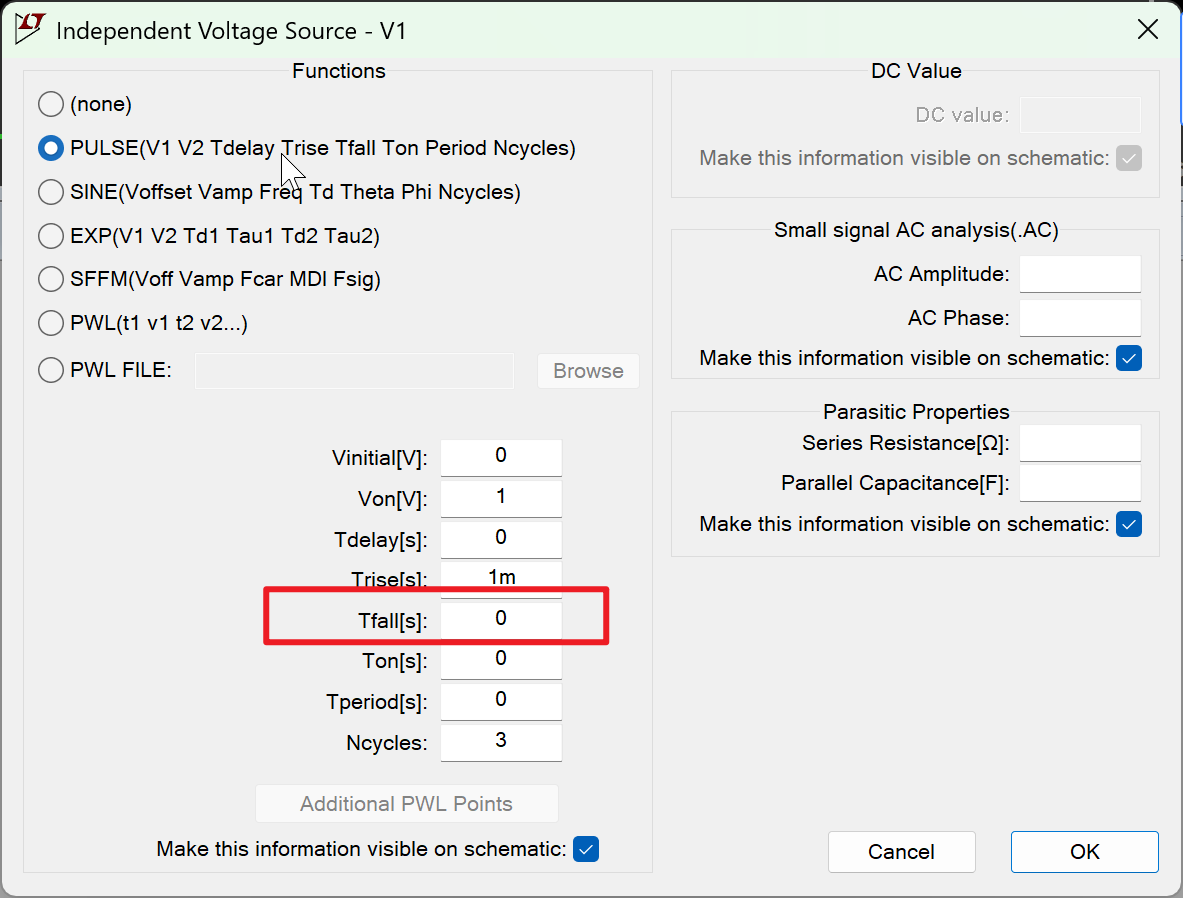

锯齿波与三角波相比，就是会瞬间的下降的波，所以我们只需要改一个参数就可以生成锯齿波：

---

---
