LTspice电路分析——瞬态分析和交流分析

瞬态分析是在时域上去看一个电路的性能；而交流分析是在频域上分析电路的性能；

1、瞬态分析（.tran）

瞬态分析也称暂态分析，是一种非线性分析，在给出激励信号的情况下，计算电路中各节点电压和支路电流等的时域响应。

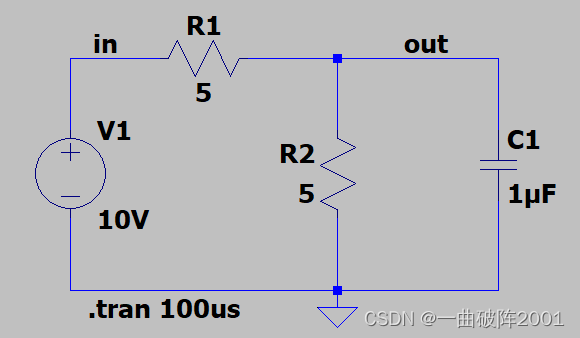

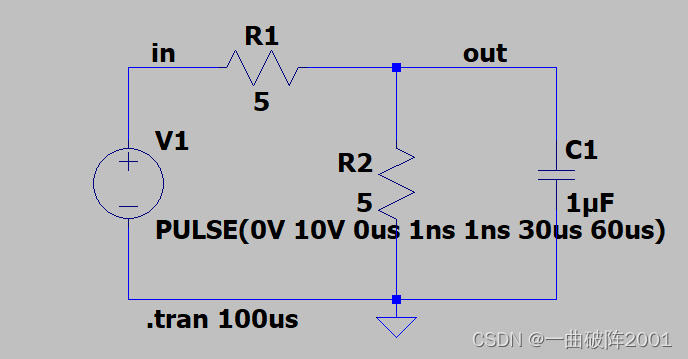

RC仿真电路

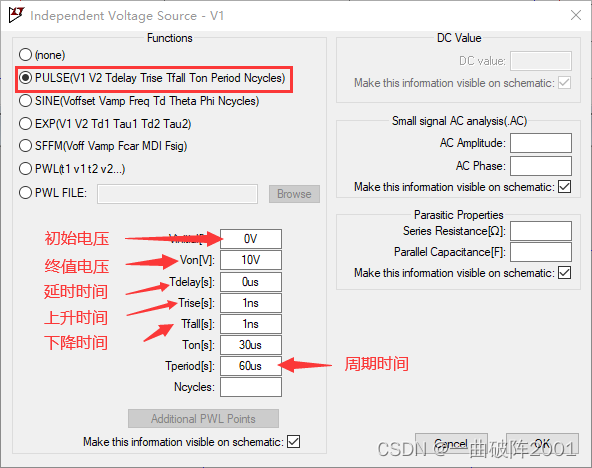

信号源设置为方波信号

仿真操作：选择菜单”Simulate->Edit Simulation Cmd“设置下图参数后，点击ok。

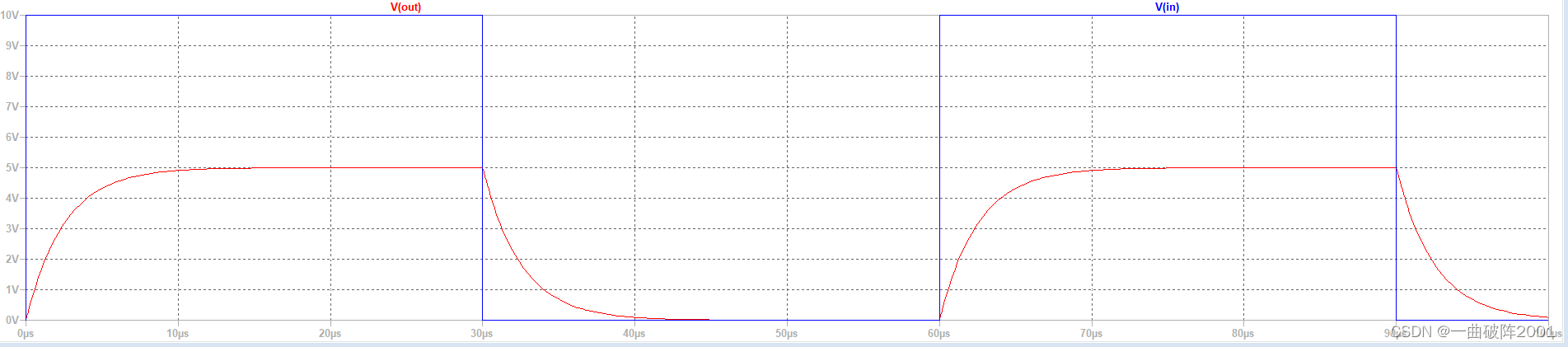

用鼠标指针选择输入点和输出点，并点击左键，可以得到仿真结果



初始条件设置选项startup的使用

常用的瞬态分析初始条件设置选项为uic和startup;

startup 在独立电压源和独立电流源关闭的情况下，求解初始的偏置点，然后开始瞬态分析，并在仿真的前20us时打开独立电压源或独立电流源。具体实例如下

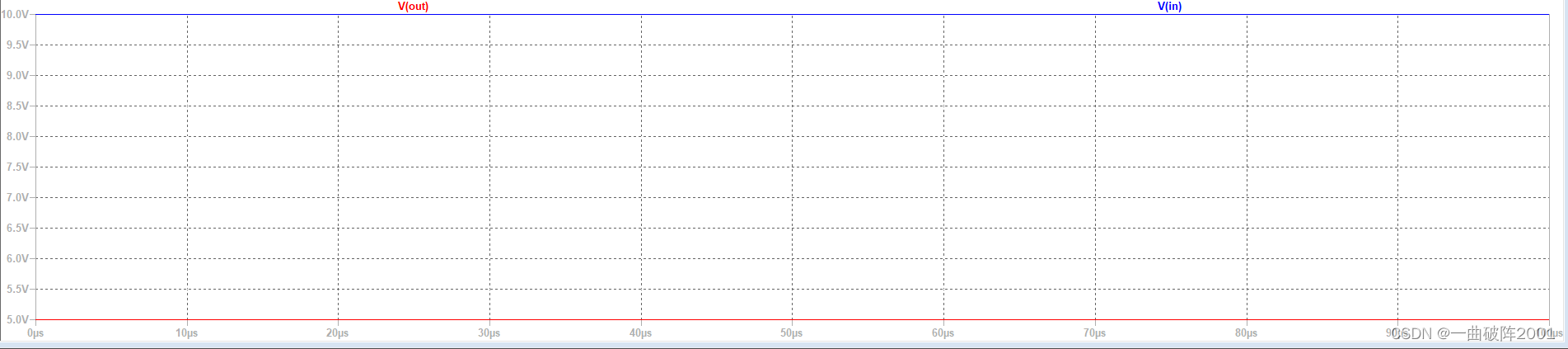

仿真电路中，瞬态分析语句没有添加“startup"选项时，仿真结果如下，输入输出电压值是一条直线。

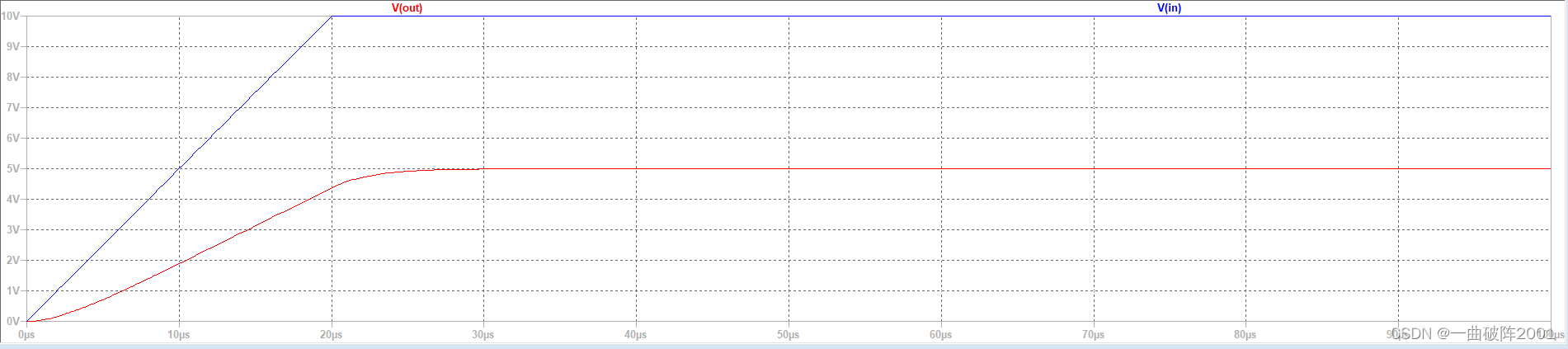

在仿真电路中添加“startup"选项后，仿真结果如下

2、交流分析（.ac）

交流分析又称线性小信号交流分析，属于频域分析；在电路中输入指定频域范围的扫频信号，可以计算出电路的幅频特性曲线、相频特性曲线、输入电阻、输出电阻。

.ac <oct,dec,lin> <nsteps> <startfreq> <endfreq>

在交流分析语句中，oct是倍频扫描、dec是十倍频扫描、lin是线性扫描；dec最常用，nsteps是扫描点数；startfreq,endfreq 是开始频率和结束频率；

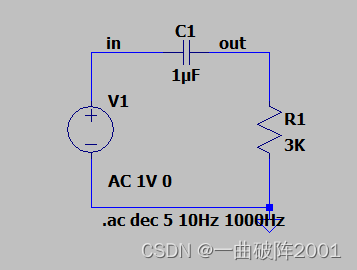

仿真电路如下

十倍频扫描

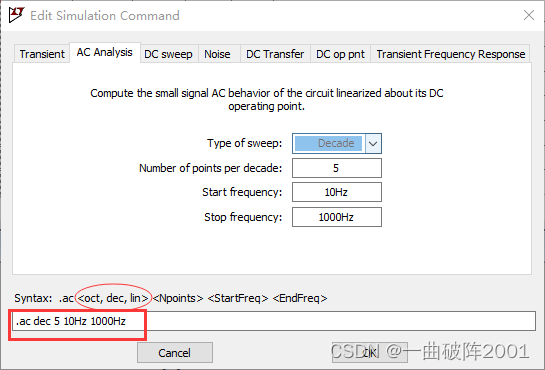

仿真操作：选择菜单”Simulate->Edit Simulation Cmd“设置下图参数后，点击ok。

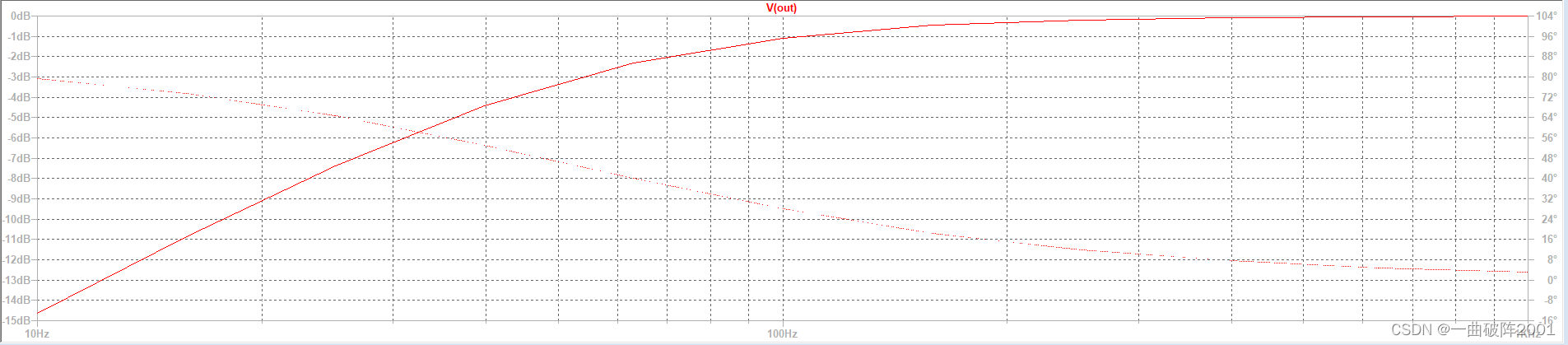

仿真结果

倍频扫描

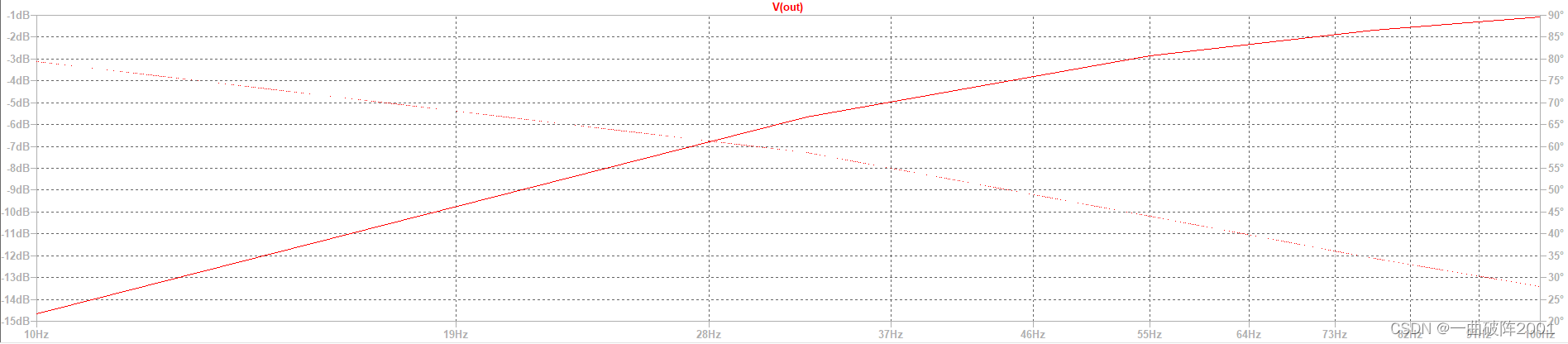

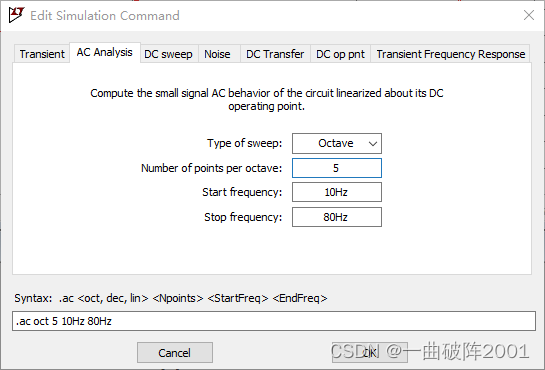

仿真操作：选择菜单”Simulate->Edit Simulation Cmd“设置下图参数后，点击ok。仿真结果如下

线性扫描

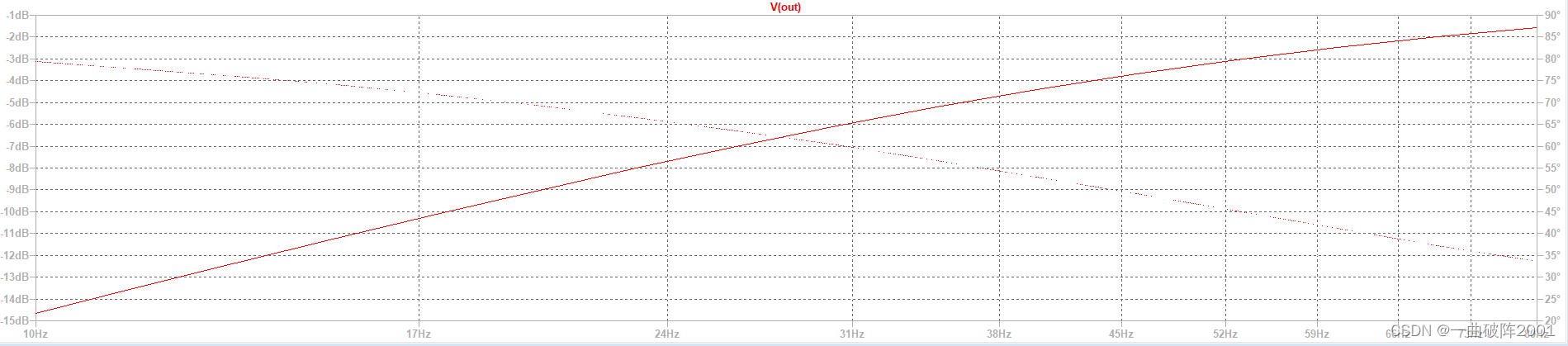

仿真操作：选择菜单”Simulate->Edit Simulation Cmd“设置下图参数后，点击ok。仿真结果如下
