本文详细解释了PLC中漏型（D型）和源型（S型）的区别，以及NPN和PNP型晶体管在输出和输入点的应用。漏型输出电流流出，适用于NPN型传感器，源型输出电流流入，适用于PNP型传感器。同样，漏型输入时电流流出，源型输入时电流流入。理解这些概念有助于正确配置PLC与外部设备的连接。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

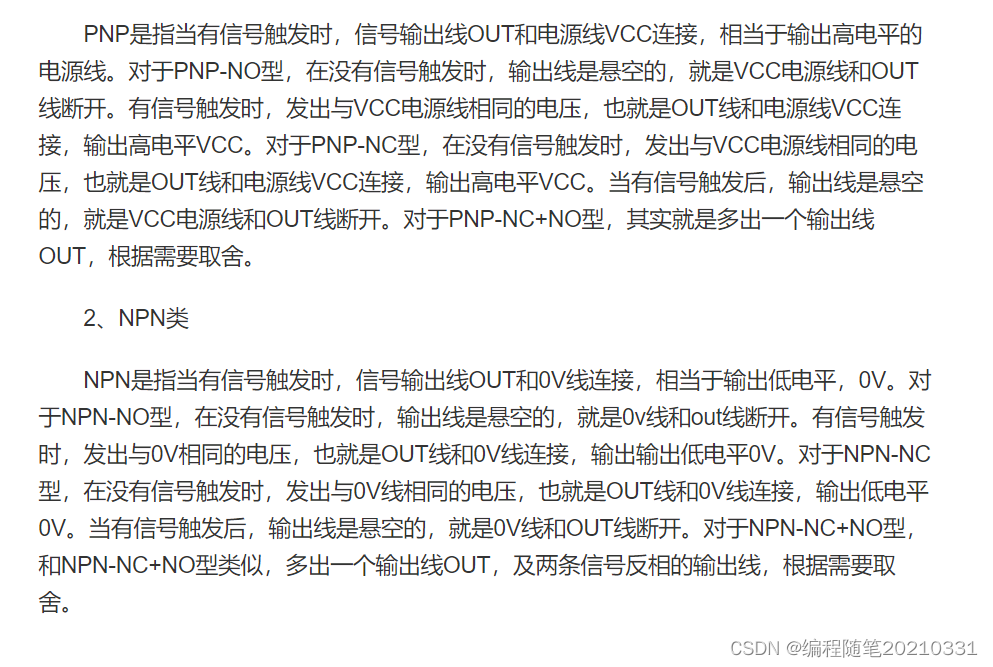

在这里插入图片描述

三菱FX系列PLC2N系列（没有s/s公共端？？）

源型和漏型，一般针对晶体管型电路而言，可以直接理解为IO电路向外提供/流出电流（源或S）或吸收/流入电流（漏或D），结合场效应管MOS来理解。

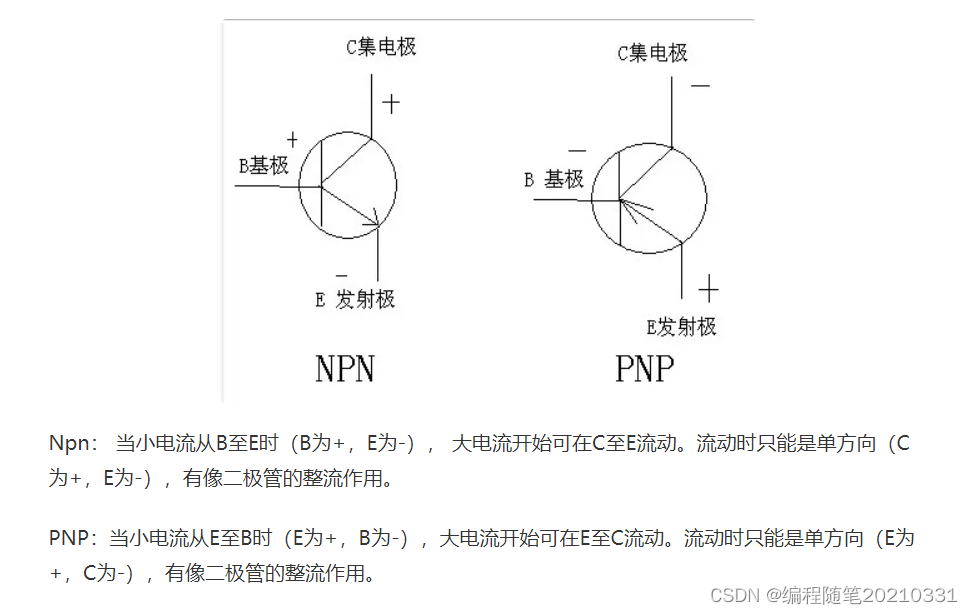

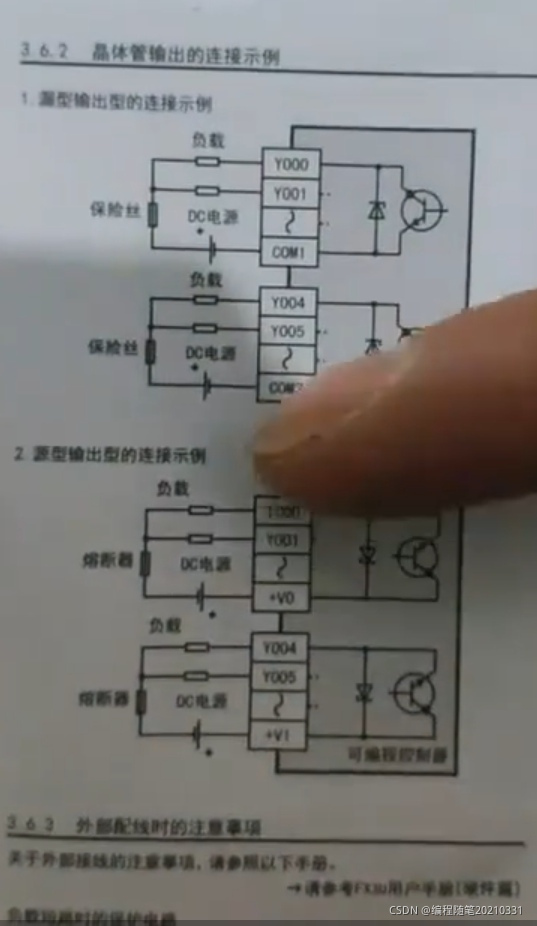

对于输出点来说，一般PNP型晶体管输出为源型S，输出高电平，输出模块内部已经接好电源，电流通过输出点向外流出，不需要外接任何电源就可以直接驱动继电器。西门子300/400系列或欧系PLC惯于使用这类输出。日系、台系和西门子200系列和大部分国产PLC一般采用漏型D输出，即NPN型，需要外部接线上拉至24V电源，电流从外部继电器等流向输出点。

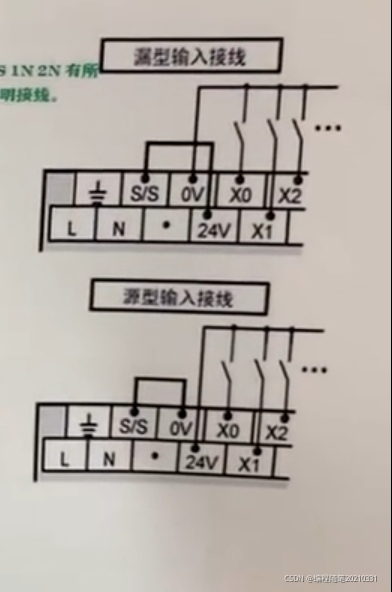

对于输入点来讲，判断电流是流出输入点还是流入，来区分是源型还是漏型。一般来讲，输入点的公共端S/S点接24V，输入点输入0V有效（输入点内部电路为24V），电流流向是从输入点流出，此为漏型D。而S/S端接0V时，输入点输入24V有效，此时电流流入输入点，此为源型S

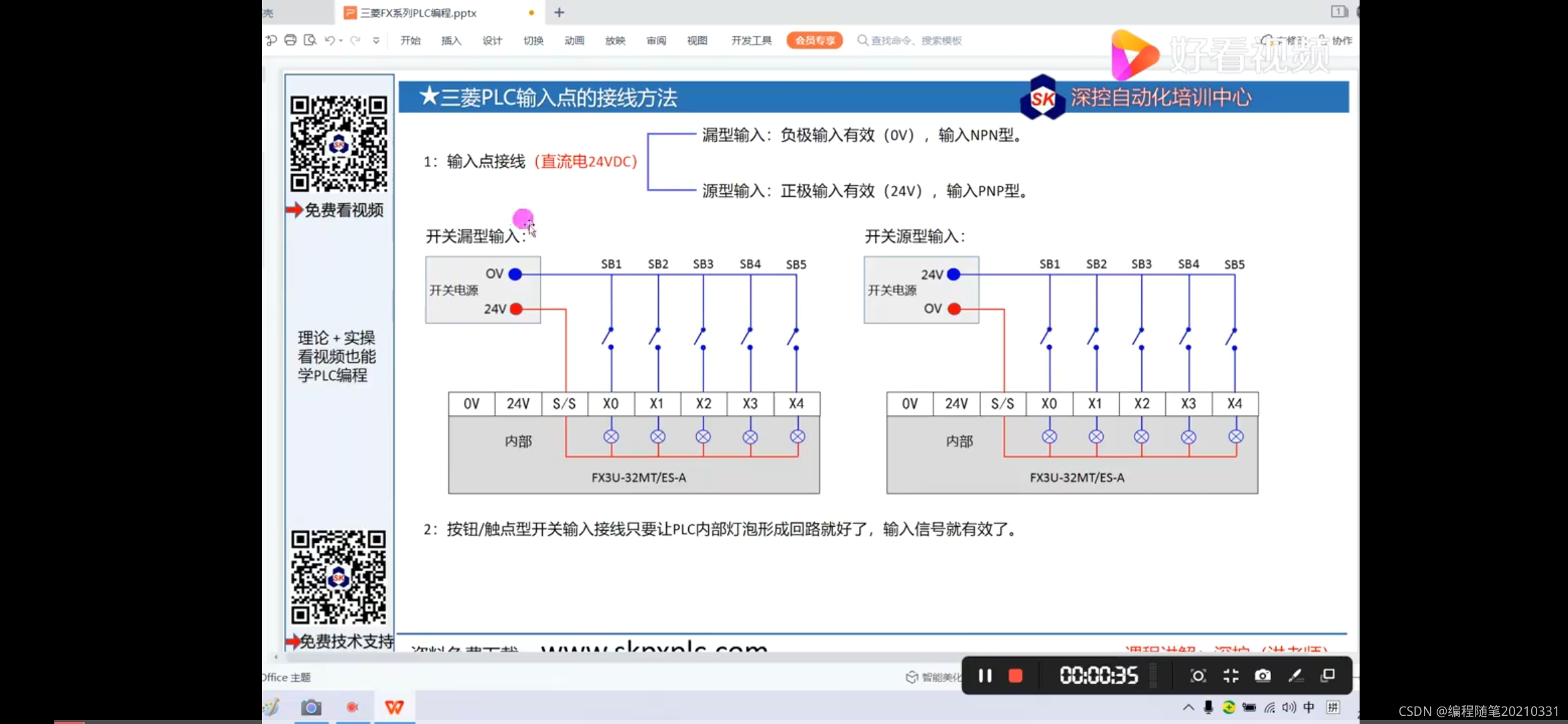

个人理解：s/s公共端是和所有输入点接在一起的一个点，如果把s/s端和24V端接在一起，则输入点内部是高电平输出，通过输入点外部接的开关量回到com端或者0V端形成回路，接NPN型外部开关元件，外部开关闭合时PLC上边的输入信号灯点亮。如果把s/s端和0V端接在一起，则输入点内部是低电平输出，通过输入点x0、x1等外部接的开关量回到24V端形成回路，接PNP型外部开关元件√
