基于Catia软件的三维建模方法

一、Catia软件介绍

Catia是法国达索公司的产品开发旗舰解决方案。其作为PLM协同解决方案的一个关键组成部分，能够借助建模助力制造厂商去设计他们未来的产品，并且支持从项目前阶段、具体的设计、分析、模拟、组装直至维护等在内的整个工业设计流程。

二、Catia基本建模方法

1.基于草图的建模方法

1.1 基于草图的建模

把零件图的特征图形绘制为草图，而后利用基于草图特征的工具（满足相应命令的条件）便能够实现建模。建模的思想大致存在两种：一种是搭积木式的方法，另一种是零件加工式的方法。首先构建草图，如果草图中的各个元素都被全约束，那么草图会默认为绿色显示。拉伸成型（凸台）命令的条件相对比较容易满足，有时候若不成功可以依照提示进行修改，或者在绘制完草图后检查一下草图的完整性。

1.2 基于草图的建模过程

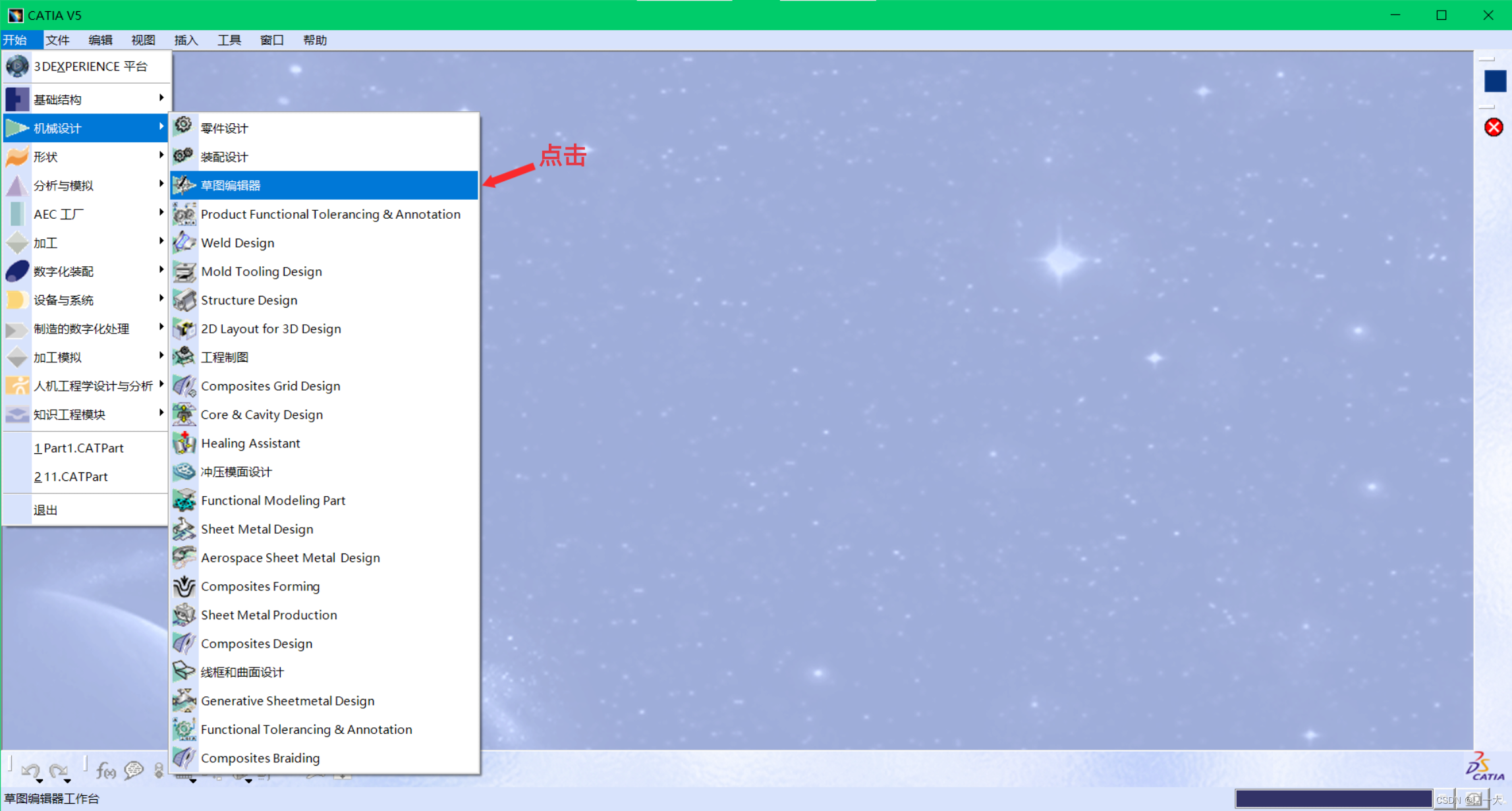

首先在Catia软件中依次点击‘开始’、‘机械设计’、‘草图编辑器’。

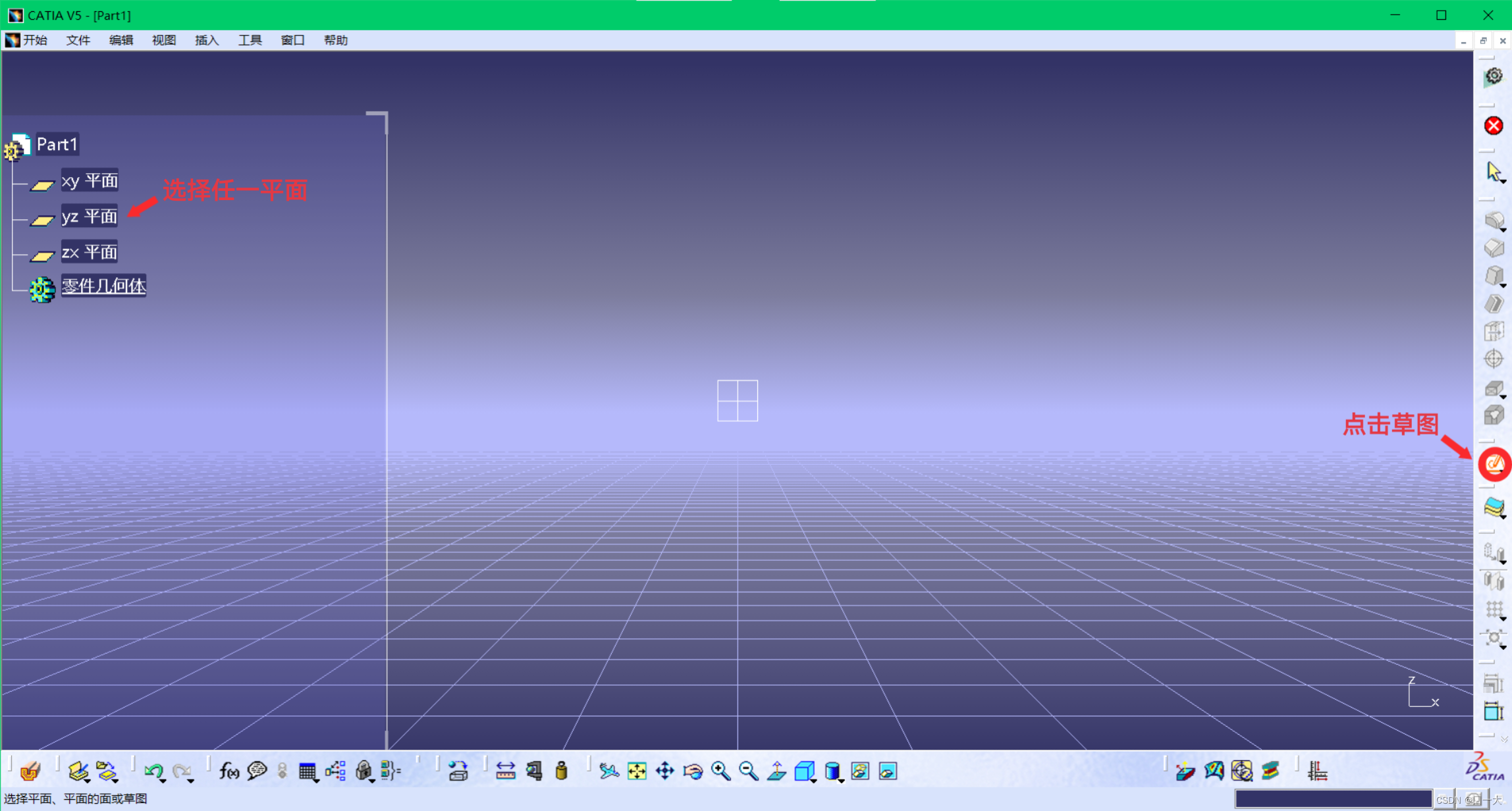

然后点击草图图标，选择任一平面，便可以开始绘制草图。

再利用右侧绘图工具栏进行草图绘制以及约束，草图绘制和CAD绘图原理一样，熟悉之后直接操
