PCB走线的拓扑结构走线的拓扑结构

解决传输线效应的一个有效方法是选择正确的布线路径和终端拓扑结构，下面一起来学习一下

传输线效应普遍存在于有缺陷高速电路PCB中，其含义为高频电磁波在导电介质中传输时发生的信号发射、干涉、振铃效应、天线效应、衰减、叠加等信号畸变的现象。解决传输线效应的一个有效方法是选择正确的布线路径和终端拓扑结构。

走线的拓扑结构是指一根网线的布线顺序及布线结构。当使用高速逻辑器件时，除非走线分支长度保持很短，否则边沿快速变化的信号将被复杂的分支走线所扭曲。通常情形下，PCB走线常见的拓扑结构有：1. 点到点拓扑单一驱动器、单一接收器只要在驱动端或接收端进行适当的阻抗匹配，便可以得到较好的信号完整性。

2. 菊花链一词最基本的概念指的是一种由许多菊花串接在一起形成的花环，早期也叫手牵手链接方式，一个人最多只能通过两条手臂牵着另外两个人（相当于一个芯片最多只能通过两段传输线连 接到另外的两个芯片上）。

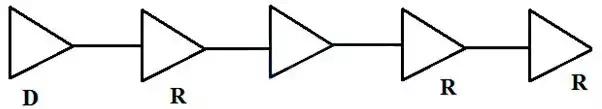

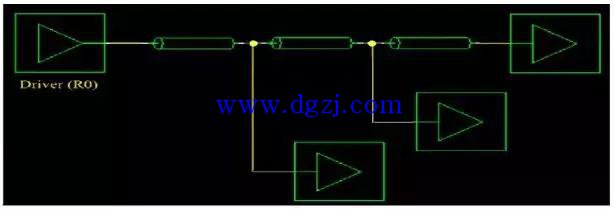

菊花链拓扑用最短的互连传输线把所有的缓冲器连接起来，但是每个缓冲器最多只能通过两段传输线连接到另外的两个缓冲器，（串起来）其衍生结构为Fly_by结构。

后来就衍变成了如下我们熟悉的结构。例如设备A和设备B用电缆相连，设备B再用电缆和设备C相连，设备C用电缆 和设备D相连，在这种连接方法中不会形成网状的拓扑结构，只有相邻的设备之间才能直接通信，例如在上例中设备A是不能和设备C直接通信的，它们必须通过设 备B来中转，这种方法同样不会形成环路。



 在PCB中

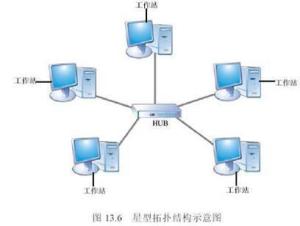

3. 星形拓扑从主驱动器开始，一个信号驱动器驱动多个信号接收器，并要求多个信号接收器同时接收信号时，每个分支的接收端负载和走线长度尽量保持一致，终端电阻的阻值应和连线的特征阻抗相匹配。星形拓扑结构可以有效地避免时钟信号的不同步问题。

星形拓扑可以有效避免信号在多个负载上的不同步问题，可以让负载上 收到的信号完全同步。但这种拓扑的问题在于需要对每个支路分别端接，使用器件多，而且驱动器的负载大，必需驱动器有相应的驱动能力才能使用星形拓扑，如果 驱动能力不够，需要加缓冲器。

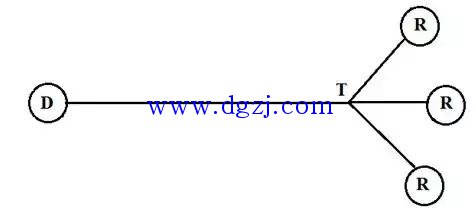

4. 远端簇形（远端分支）与星形很相似，不同之处在于后端连入的驱动器通过一段较长的传输线簇笼在一起。在这种拓扑结构中，要限制远端分支的长度，使分支上的传输延时小于信号的上升或下降时间。

既满足了各个接收器上接收信号的同步问 题，又解决了阻抗匹配复杂和驱动器负载重的问题。远端簇形拓扑要求各个接收器到分支点的距离要尽量 近，分支线长了会严重影响信号的质量，如果各个接收器芯片在空间上不能摆放在一起，那么就不能采用远端簇形拓扑。

 树形拓扑结构（T形拓扑）

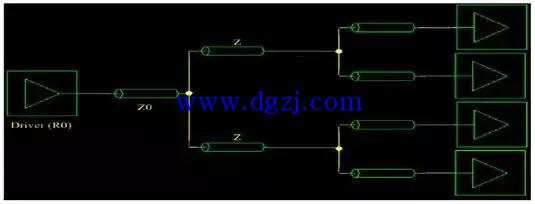

树 型拓扑结构又叫对称型的远端簇型拓扑结构，我们也习惯叫T形拓扑、等臂分支拓扑等；树形拓扑是网络节点呈树状排列,整体看来就象一棵朝上的树,因而得名， 同时它可以包含分支，每个分支又可包含多个结点。它适用于多负载，单向驱动的总线结构 如地址、控制等，当布线不对称时，信号质量影响很大



5、点对点拓扑结构（P2P）
也即一对一的拓扑，大家说的P2P指的就是点对点，顾名思义，点对点在PCB上指的就是该总线（拓扑）只在两个芯片之间连接，这个很好理解哈。我们常规的点 对点结构太多了，如高速时钟信号、带一个DDR3颗粒的时钟、地址、数据信号等，如下图所示的结构都可以叫做点对点拓扑。



6. 周期性负载周期性负载的拓扑结构，要求每段分支的长度足够小，使分支上的传输延时小于信号的上升或下降时间。其分支传输线的特征阻抗要比主干传输线的特征阻抗小，传输速率也比原来的低，因此在进行阻抗匹配时要注意。
