ENSP路由器配置DHCP中继 一文搞懂 十分速通 满分答卷

实验原理

在本次实验中，我们将配置两台路由器，其中一台路由器作为DHCP服务器，另一台路由器作为DHCP中继代理。DHCP中继代理的作用是帮助不同子网中的客户端从远程DHCP服务器获取IP地址。

• DHCP服务器：负责为客户端分配IP地址、子网掩码、默认网关等网络配置信息。
• DHCP中继代理：当客户端与DHCP服务器不在同一子网时，中继代理会将客户端的DHCP请求转发给DHCP服务器，并将服务器的响应返回给客户端。

---

实验拓扑

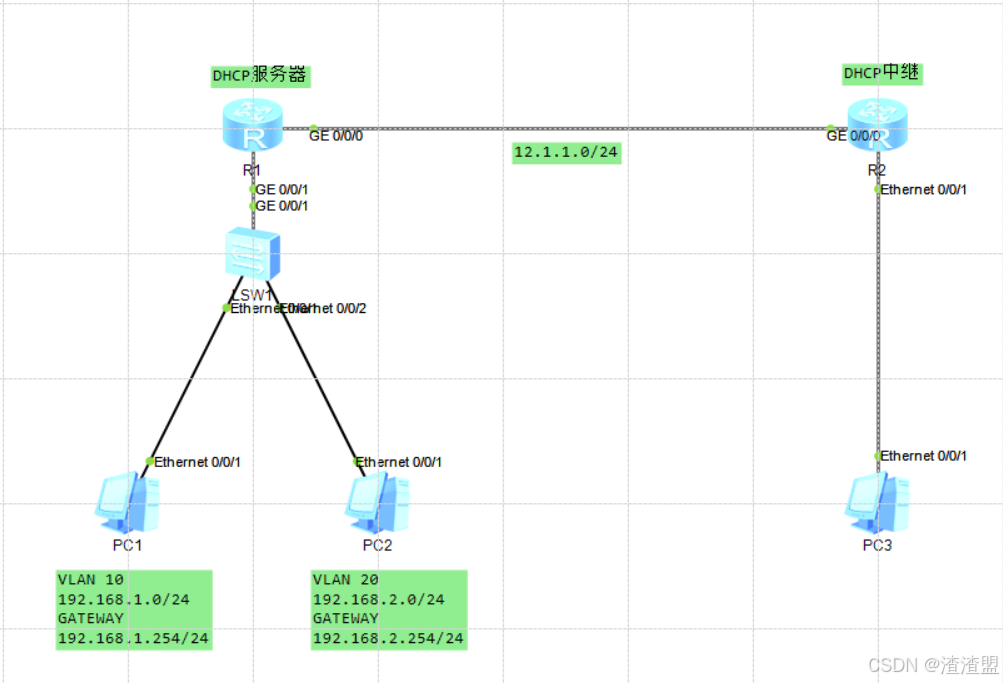

假设我们有以下网络拓扑：

1. 路由器R1：作为DHCP服务器并做单臂路由，负责为子网192.168.1.0/24以及92.168.2.0/24提供DHCP服务。
2. 路由器R2：作为DHCP中继代理，将DHCP请求转发给R1。
3. PC1：连接到R1的子网192.168.1.0/24。
4. PC2：连接到R1的子网192.168.2.0/24。
5. PC3：连接到R1的子网192.168.20.0/24。

---

实验步骤

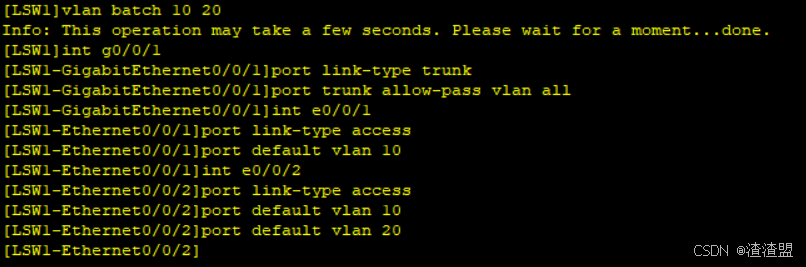

1. SW1配置：

步骤1：配置接口IP地址

[LSW1]vlan batch 10 20      //创建vlan 10 以及 vlan 20
进入交换机与主机相连的端口，划分相应的vlan
[LSW1]int g0/0/1
[LSW1-GigabitEthernet0/0/1]port link-type trunk
[LSW1-GigabitEthernet0/0/1]port trunk allow-pass vlan all
[LSW1-GigabitEthernet0/0/1]int e0/0/1
[LSW1-Ethernet0/0/1]port link-type access
[LSW1-Ethernet0/0/1]port default vlan 10
[LSW1-Ethernet0/0/1]int e0/0/2
[LSW1-Ethernet0/0/2]port link-type access
[LSW1-Ethernet0/0/2]port default vlan 20
[LSW1-Ethernet0/0/2]

---

2. 配置路由器R1（DHCP服务器）

步骤1：配置单臂路由

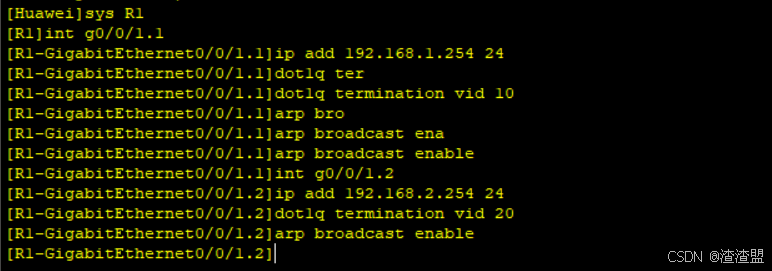

[R1]int g0/0/1.1
[R1-GigabitEthernet0/0/1.1]ip address 192.168.1.2 24
[R1-GigabitEthernet0/0/1.1]dot1q termination vid 10
[R1-GigabitEthernet0/0/1.1]arp broadcast enable
[R1-GigabitEthernet0/0/1.1]int g0/0/1.2
[R1-GigabitEthernet0/0/1.2]ip address 192.168.2.2 24
[R1-GigabitEthernet0/0/1.2]dot1q termination vid 20
[R1-GigabitEthernet0/0/1.2]arp broadcast enable

步骤2：配置DHCP服务器

[R1]dhcp enable     //开启DHCP服务器

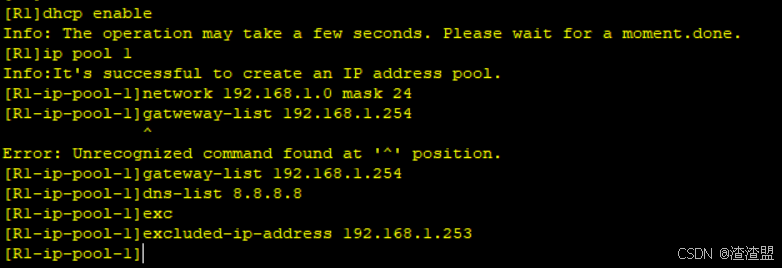

[R1]ip pool 1     //创建一个地址池
[R1-ip-pool-1]network 192.168.1.0 mask 24 	  //地址池的范围为192.168.1.0 网段
[R1-ip-pool-1]gateway-list 192.168.1.254  //网段的主机的网关
[R1-ip-pool-1]dns-list 8.8.8.8    //dns服务器地址
[R1-ip-pool-1]excluded-ip-address 192.168.1.253    //设置不会被分配的IP地址

 步骤3：创建第二个地址池

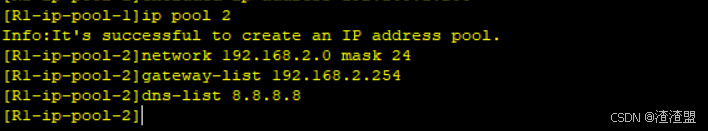

[R1]ip pool 2
[R1-ip-pool-2]network 192.168.2.0 mask 24
[R1-ip-pool-2]gateway-list 192.168.2.254
[R1-ip-pool-2]dns-list 8.8.8.8

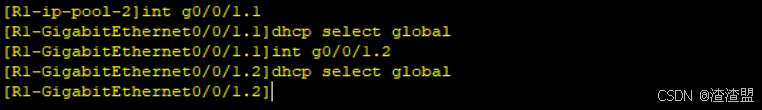

步骤4：配置全局分配

[R1]int g0/0/1.1     //进入子接口
[R1-GigabitEthernet0/0/2.1]dhcp select global
[R1]int g0/0/1.2     //进入另一个子接口
[R1-GigabitEthernet0/0/2.2]dhcp  select global

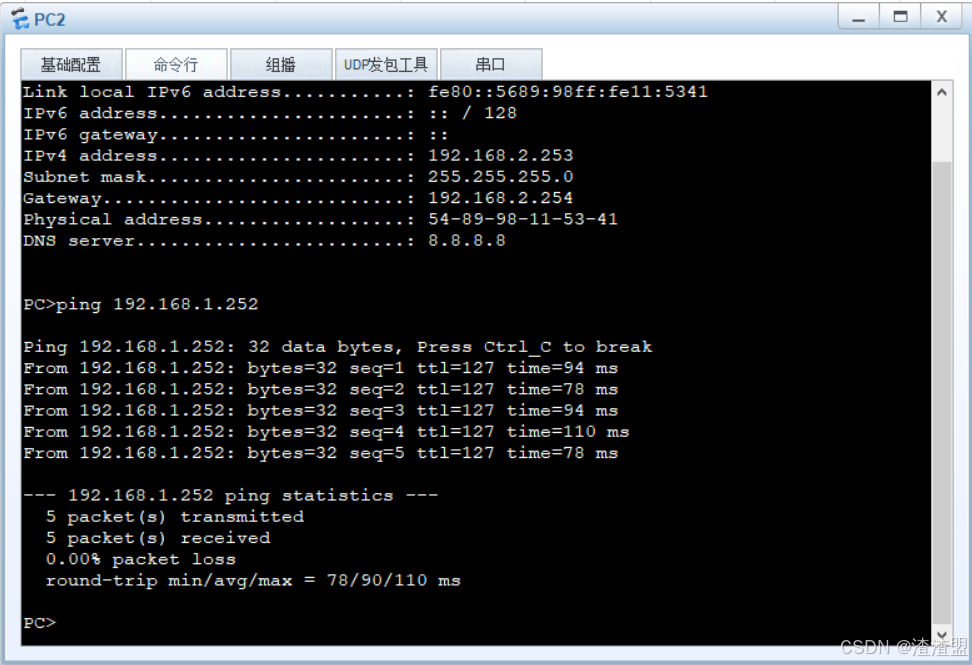

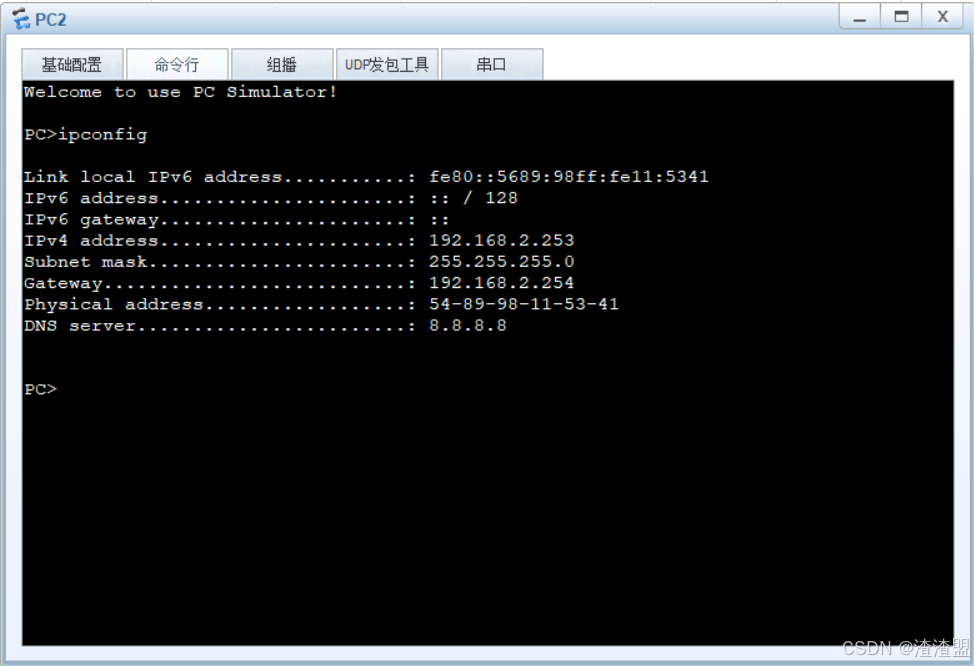

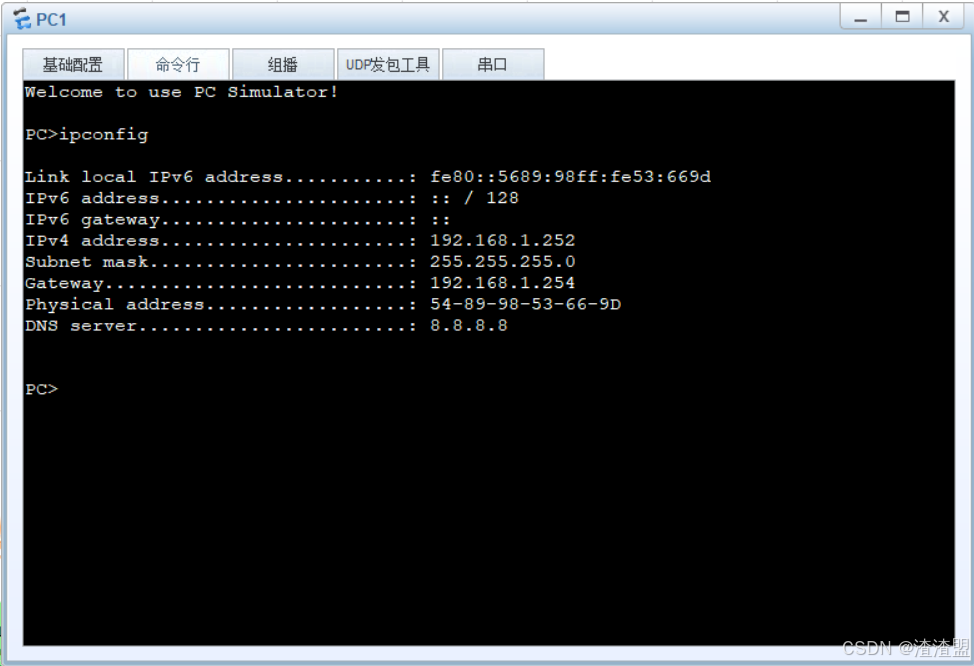

验证：PC1、PC2获取IP（并且PC1不会分配192.16.1.253）

---

3. 配置路由器R2（DHCP中继代理）

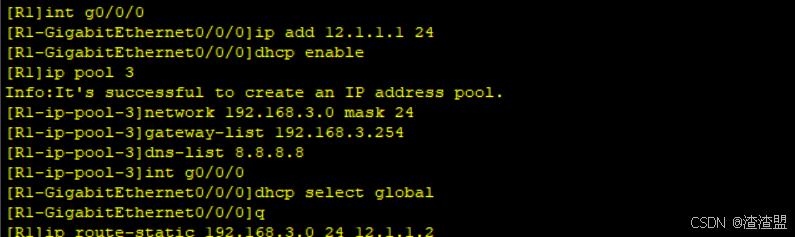

步骤1：配置R1路由器

[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip address 12.1.1.1 24
[R1]dhcp enable
[R1]ip pool 3    //创建地址池
[R1-ip-pool-3]network 192.168.3.0 mask 24
[R1-ip-pool-3]gateway-list 192.168.3.254
[R1-ip-pool-3]dns-list 8.8.8.8
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]dhcp select global
[R1]ip route-static 192.168.3.0 24 12.1.1.2    //配置一条静态路由 发往3.0网段的

步骤2：配置DHCP中继代理

[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ip add 12.1.1.2 24
[R2-GigabitEthernet0/0/0]int e0/0/1
[R2-Ethernet0/0/1]ip add 192.168.3.254 24
[R2]dhcp enable     //开启dhcp功能
Info: The operation may take a few seconds. Please wait for a moment.done.

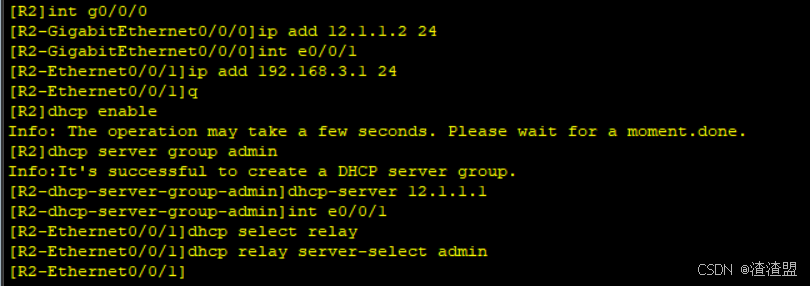

[R2]dhcp server group admin    //创建一个组
[R2-dhcp-server-group-admin]dhcp-server  12.1.1.1   //指向dhcp服务器IP地址
[R2]int g0/0/1
[R2-GigabitEthernet0/0/1]dhcp select relay  //用于在设备上启用 DHCP 中继功能，使设备能够转发 DHCP 客户端和 DHCP 服务器之间的消息，从而实现跨网段的 DHCP 服务。
[R2-GigabitEthernet0/0/1]dhcp relay server-select admin    //将端口与这个组绑定并设置全局分配状态

4. 验证配置

步骤1：在PC1、PC2和PC3上获取IP地址

• 在PC1上执行 ipconfig /renew，确保获取到192.168.1.0/24网段的IP地址。
• 在PC2上执行 ipconfig /renew，确保获取到192.168.2.0/24网段的IP地址。

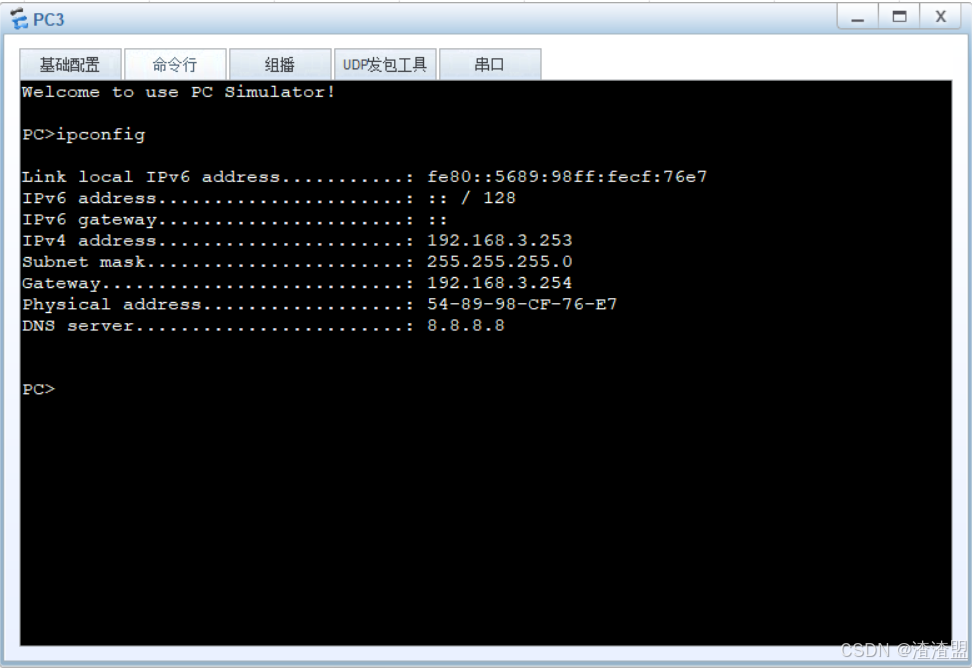

• 在PC3上执行 ipconfig /renew，确保获取到192.168.3.0/24网段的IP地址。

步骤2：测试连通性

• 在PC1上ping PC2，确保能够ping通。
• 在PC1上ping PC3，确保能够ping通。

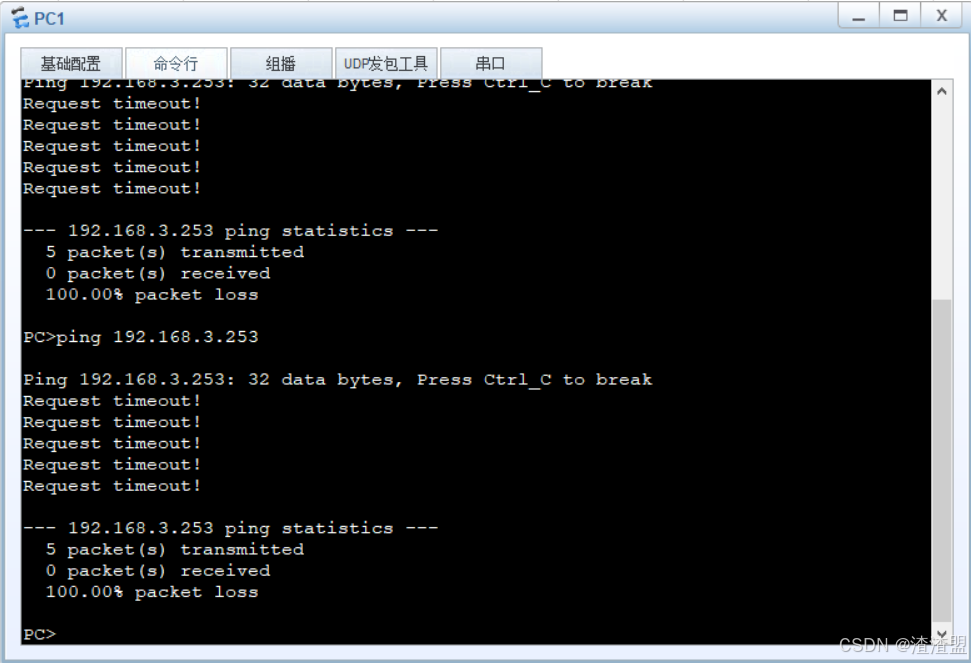

但PC3与PC1不通，原因是R2没有到达路由

解决办法：在R2上配置默认路由：

[R2]ip route-static 0.0.0.0 0.0.0.0 12.1.1.1

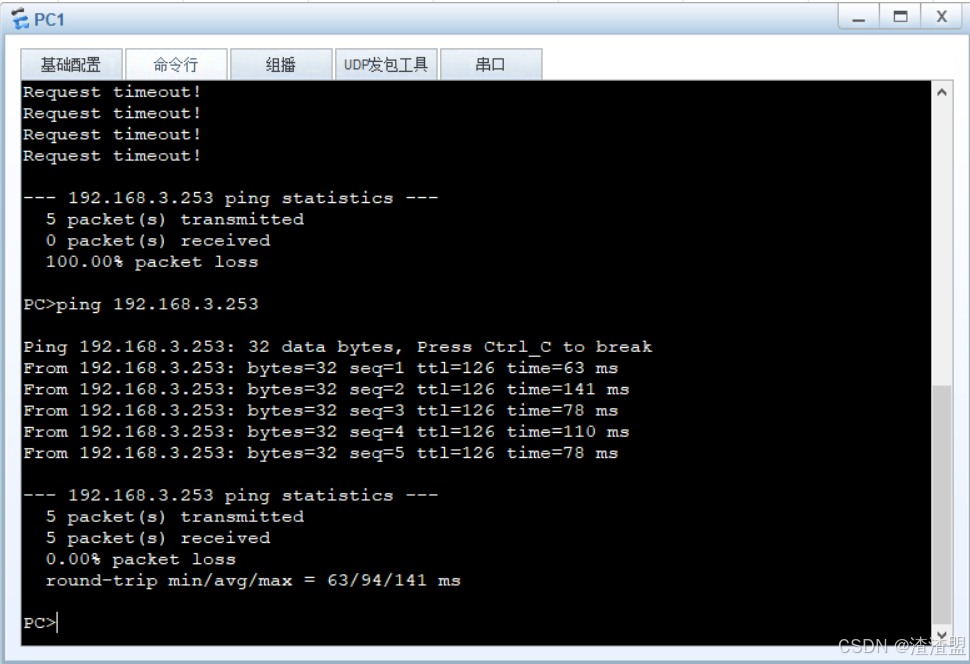

 再次测试成功：

---

实验总结

通过本次实验，我们成功配置了一台路由器作为DHCP服务器，并为不同子网中的客户端分配IP地址。同时，我们配置了第二台路由器作为DHCP中继代理，将客户端的DHCP请求转发给远程DHCP服务器。通过验证，我们确认了网络的连通性和DHCP服务的正常工作。
