S32K312 - 使能ADC采集数据并通过Jlink观察实时数据

项目介绍

        本次试用项目基于NXP S32K312系列核心板，旨在通过ADC模块采集模拟信号，并通过jlink调试实时查看采集数据。S32K312是NXP推出的一款高性能汽车级微控制器，具备丰富的外设资源，包括多通道ADC、UART、GPIO等，非常适合用于汽车电子、工业控制等领域的开发。项目的主要目标是掌握S32K312的ADC数据采集功能，并通过jlink调试实时查看采集数据。

试用项目过程记录

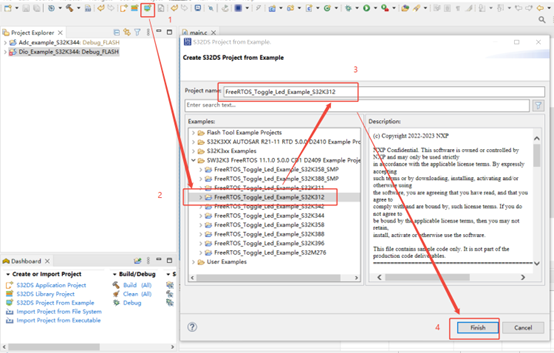

新建example工程

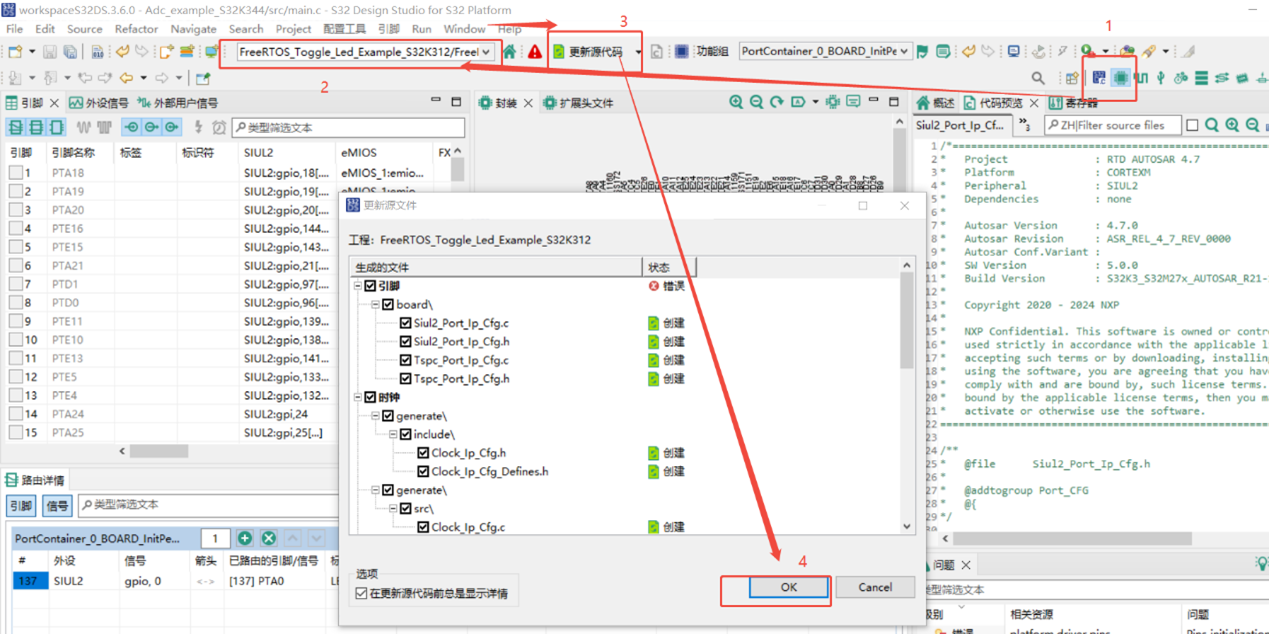

更新源代码(这里强调一下,只有更新源代码后,工程文件才能正常编译通过)

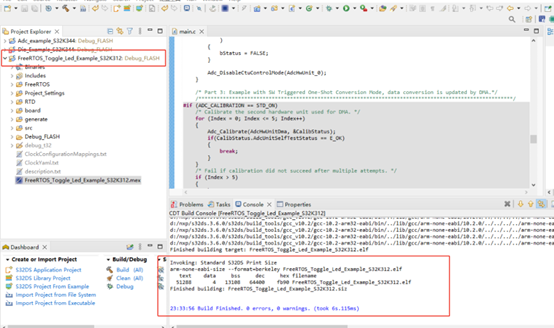

尝试编译工程文件,可以看到成功编译.


工程配置

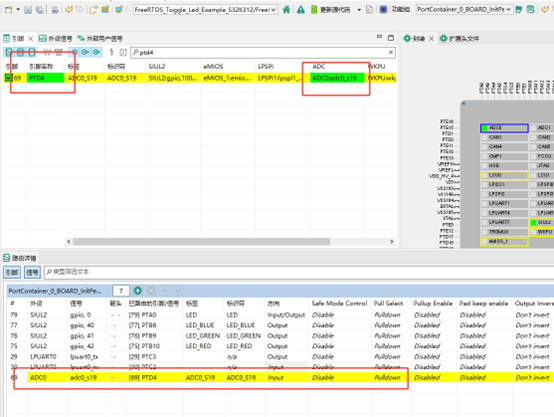

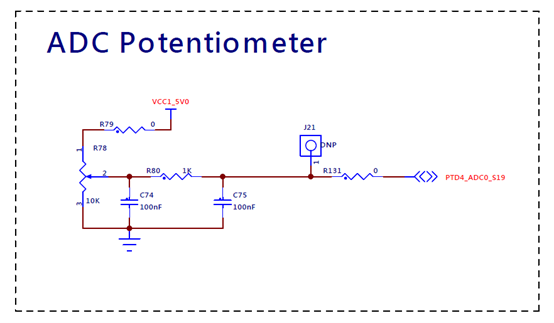

根据原理图添加PTD4引脚相关配置

先进行引脚配置

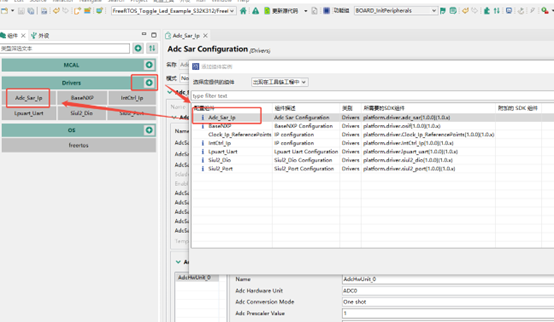

添加ADC驱动组件

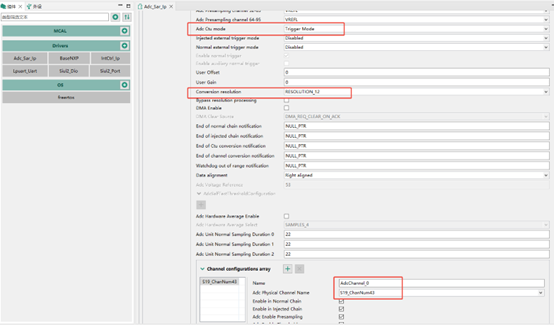

配置ADC组件


接下来步入正题,添加ADC数据采集相关代码

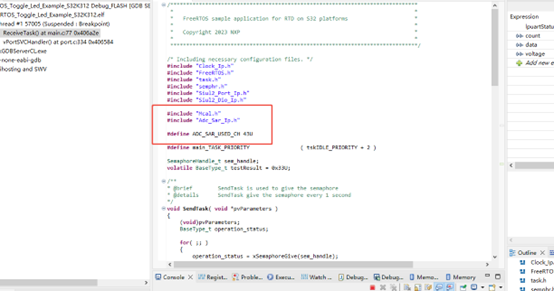

 新增头文件及宏定义

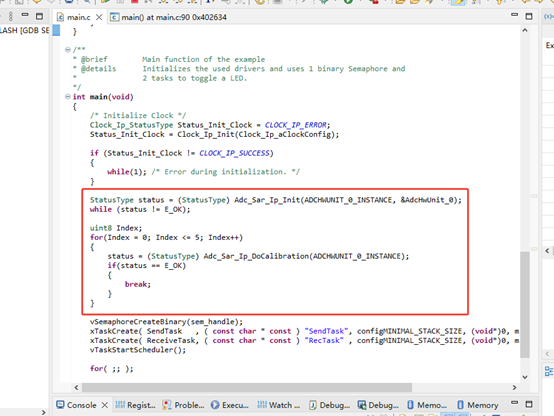

添加ADC初始化代码

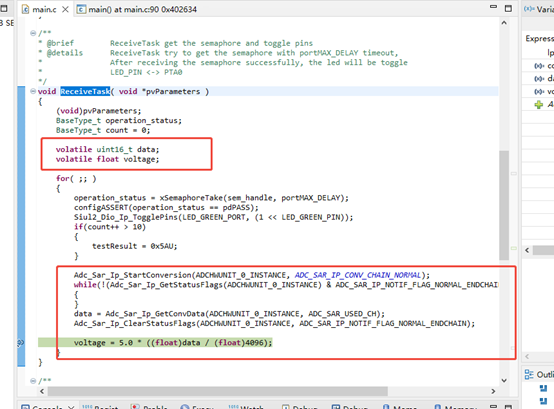

在ReceiveTask线程中添加ADC循环读取相关代码

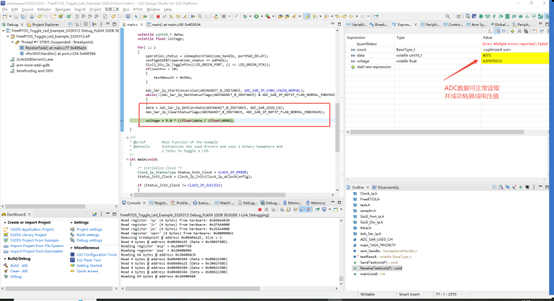

实验效果

使用感受及心得

1.开发环境友好

S32 Design Studio提供了丰富的工具链和调试功能，极大简化了开发流程。特别是其图形化配置工具，能够快速配置外设，减少了手动编写寄存器的繁琐工作。

2.文档资源丰富

NXP官方提供了详细的技术文档和示例代码，大大通平台也有许多实用的教程和经验分享，帮助我快速上手S32K312的开发。

3.调试过程中的挑战

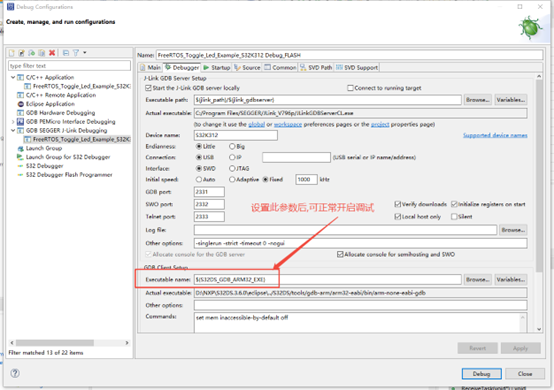

       在调试过程中，遇到了一些问题，Jlink调试无法正常启动的问题,期间还重装了一次S32DS软件,后面分析可能是重新安装jlink驱动导致的.最后的解决办法时更改了Debugger->GDB Client Setup->Executable name配置项才得以解决.

变更后参数为: ${S32DS_GDB_ARM32_EXE}

4.建议与改进

       建议NXP在未来的版本中，进一步优化ADC的采样精度和抗干扰能力。同时，增加更多的示例代码和应用案例，帮助开发者更快上手。

总结

       通过本次S32K312开发板的试用，我深入了解了ADC数据采集和串口通信的实现过程，积累了宝贵的开发经验。S32K312作为一款高性能的汽车级微控制器，具备强大的外设资源和稳定的性能，非常适合用于复杂的嵌入式系统开发。未来，我计划进一步探索S32K312的其他功能，如CAN通信、PWM输出等，为更多的实际应用场景提供解决方案。

鸣谢

ADC外设配置参考指导链接

S32K312 ADC不使用中断的方式（使用轮询方式）获取结果-CSDN博客

此文章来自“S32K312 开发板评测活动”测评者：龚鹤雄
