ArcGis实战：土地利用变化矩阵与土地利用变化图制作

目录

一、数据下载

（1）下载网站

（2）账号注册

（3）数据下载

二、图像预处理

(1)准备研究区矢量图层

(2)图像镶嵌

1.添加数据

2.去除黑边（复制栅格）

 3.图像拼接（图像镶嵌）

 (3)图像裁剪

1.提取掩膜

 三、制作土地利用转移矩阵表

（1）获取土地分类系统

（2）连接属性表（为代码赋上地物名称）

（3）栅格转面（将栅格转为矢量数据以便计算）

（4）融合（将相同的地类进行整合以减少计算的数据量）

（5）相交（图像进行相交找出地类的变化）

（6）整理属性表（删除一些不需要的字段）

（7）计算面积

（8）制作转移矩阵（具体查看地类如何变化）

四、制作土地利用转移图

（1）添加数据框

（2）添加县区边界与县区标注

（3）其他

五、最终结果

---

一、数据下载

（1）下载网站

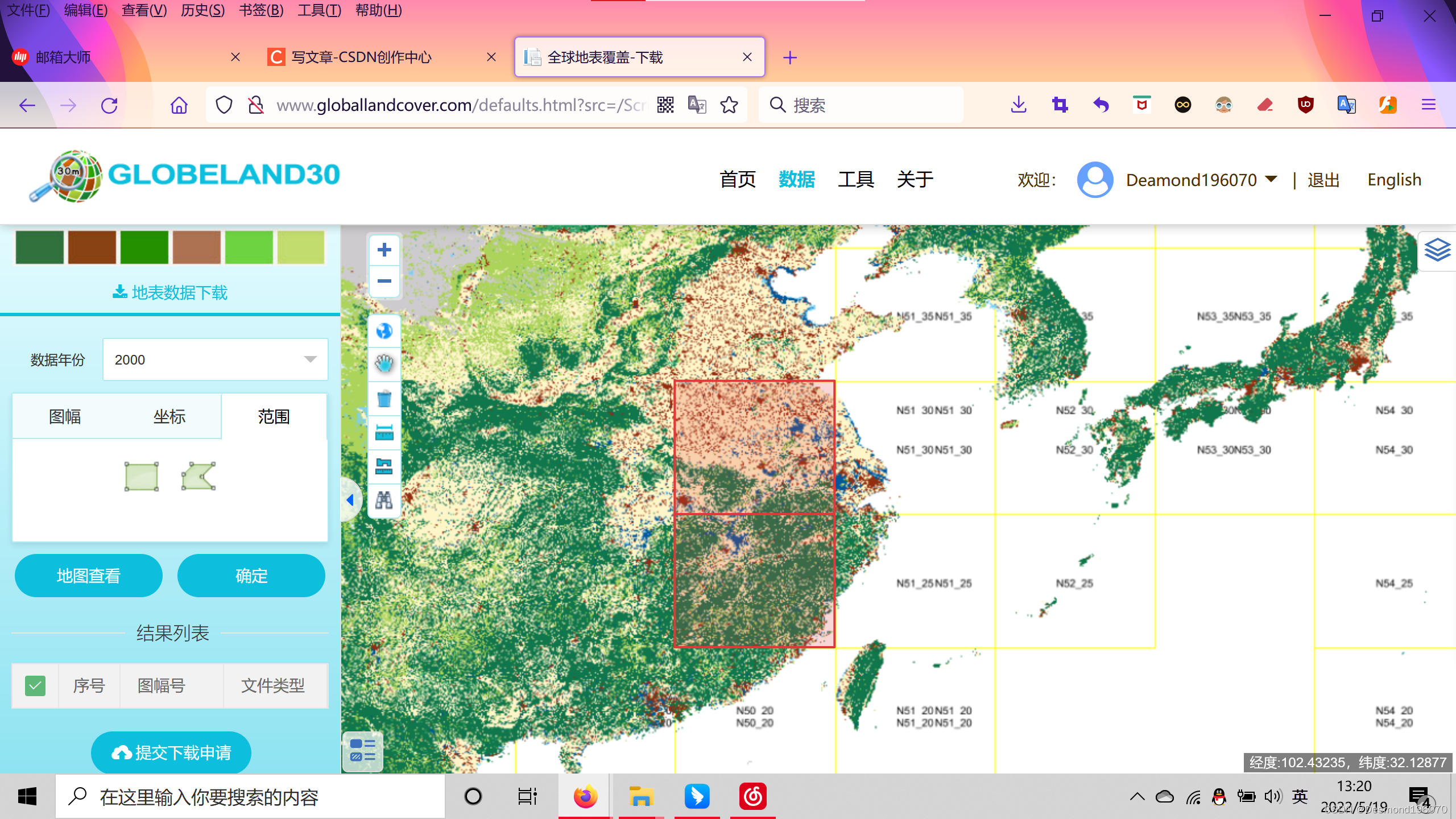

globeland30

（2）账号注册

（3）数据下载

提交申请经过审核就能下载数据

二、图像预处理

(1)准备研究区矢量图层

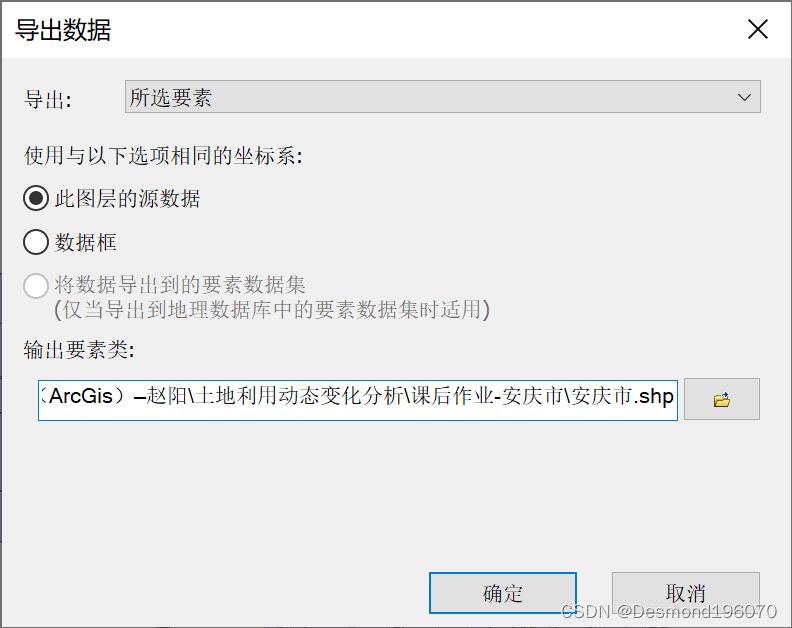

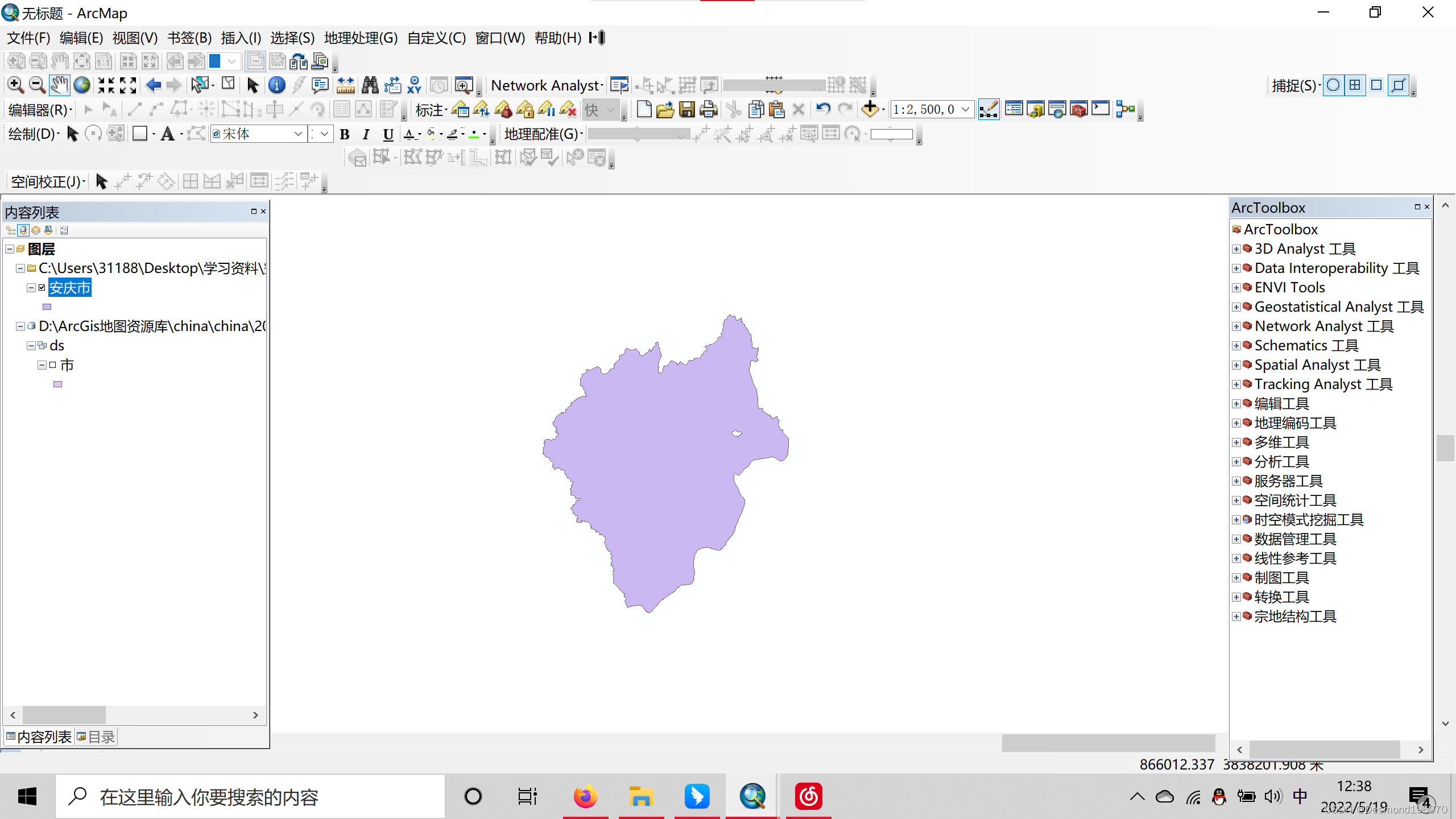

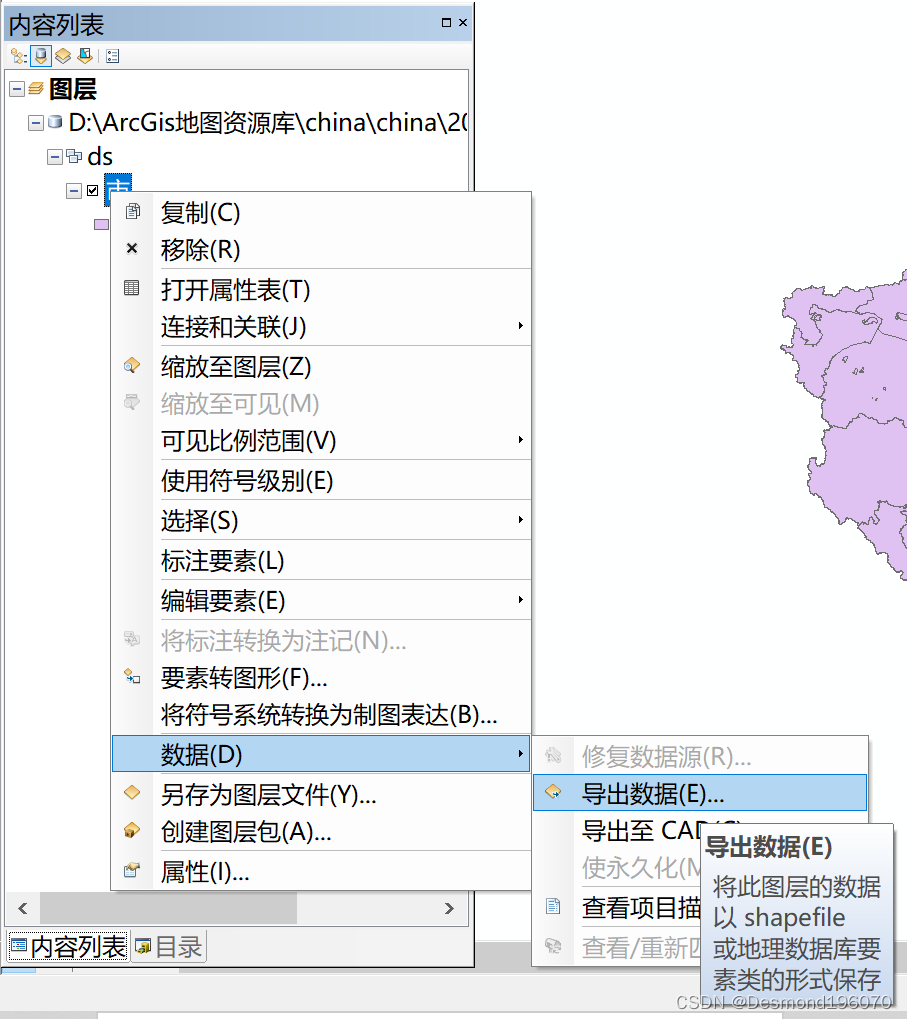

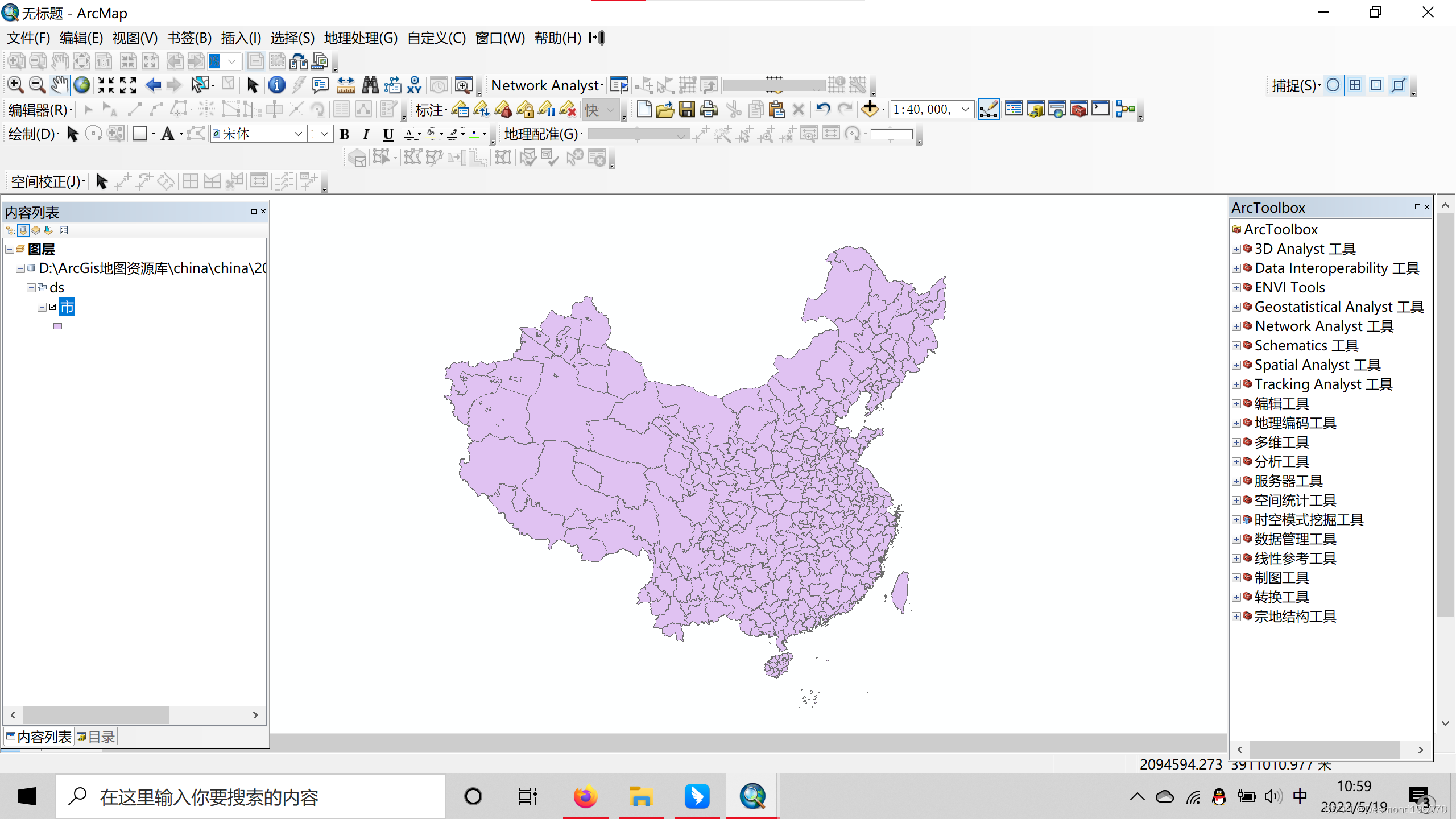

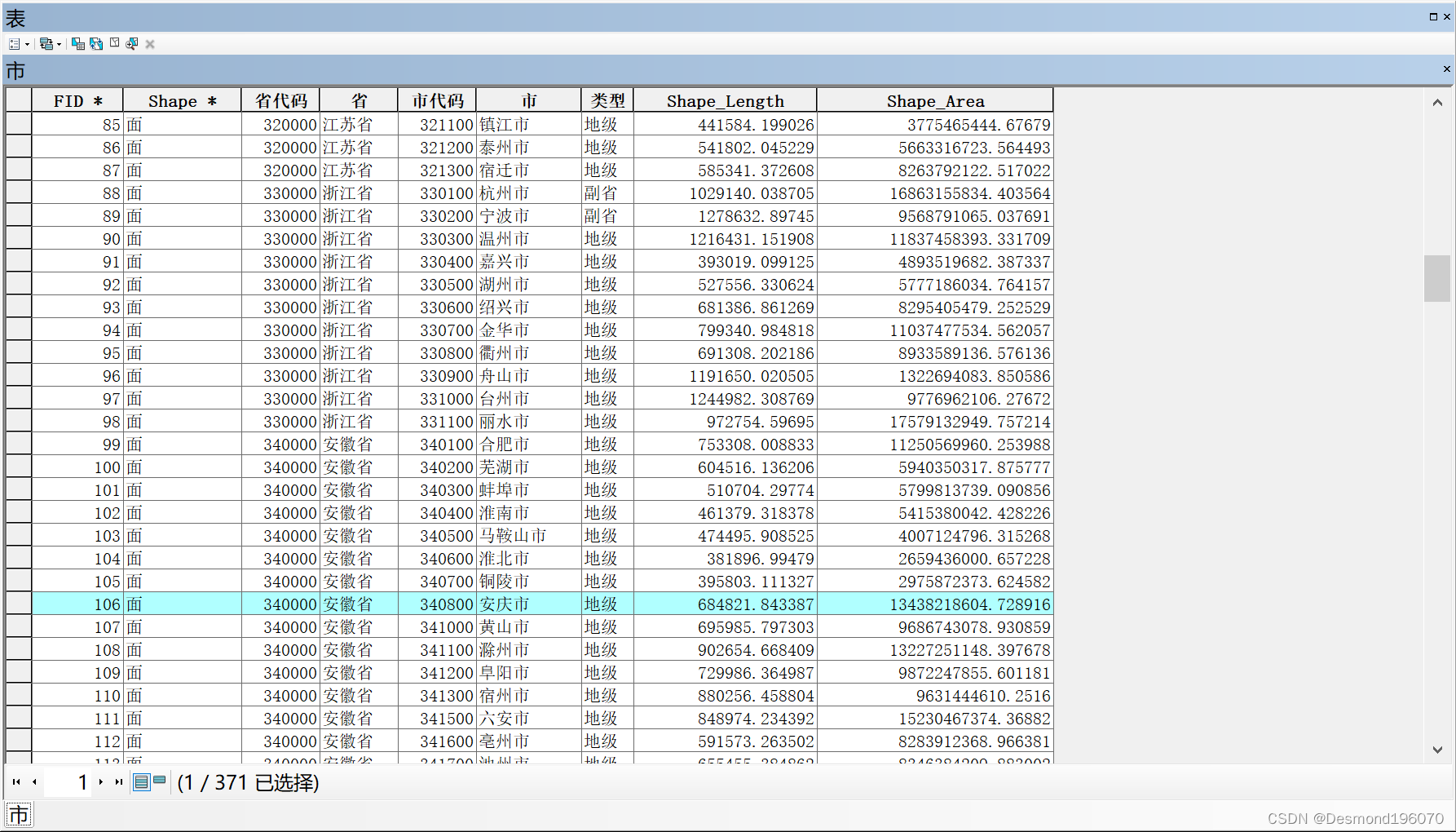

准备全国矢量图层->打开属性表->选取研究的省市->（图层右击）市->数据->导出数据->导出：所选要素，输出要素类型shapefile （.shp）

如需要矢量数据：arcgis实战：土地利用转移实验材料-行业报告文档类资源-CSDN下载



(2)图像镶嵌

1.添加数据

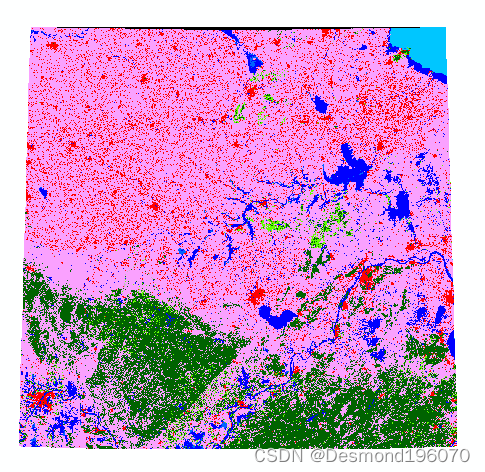

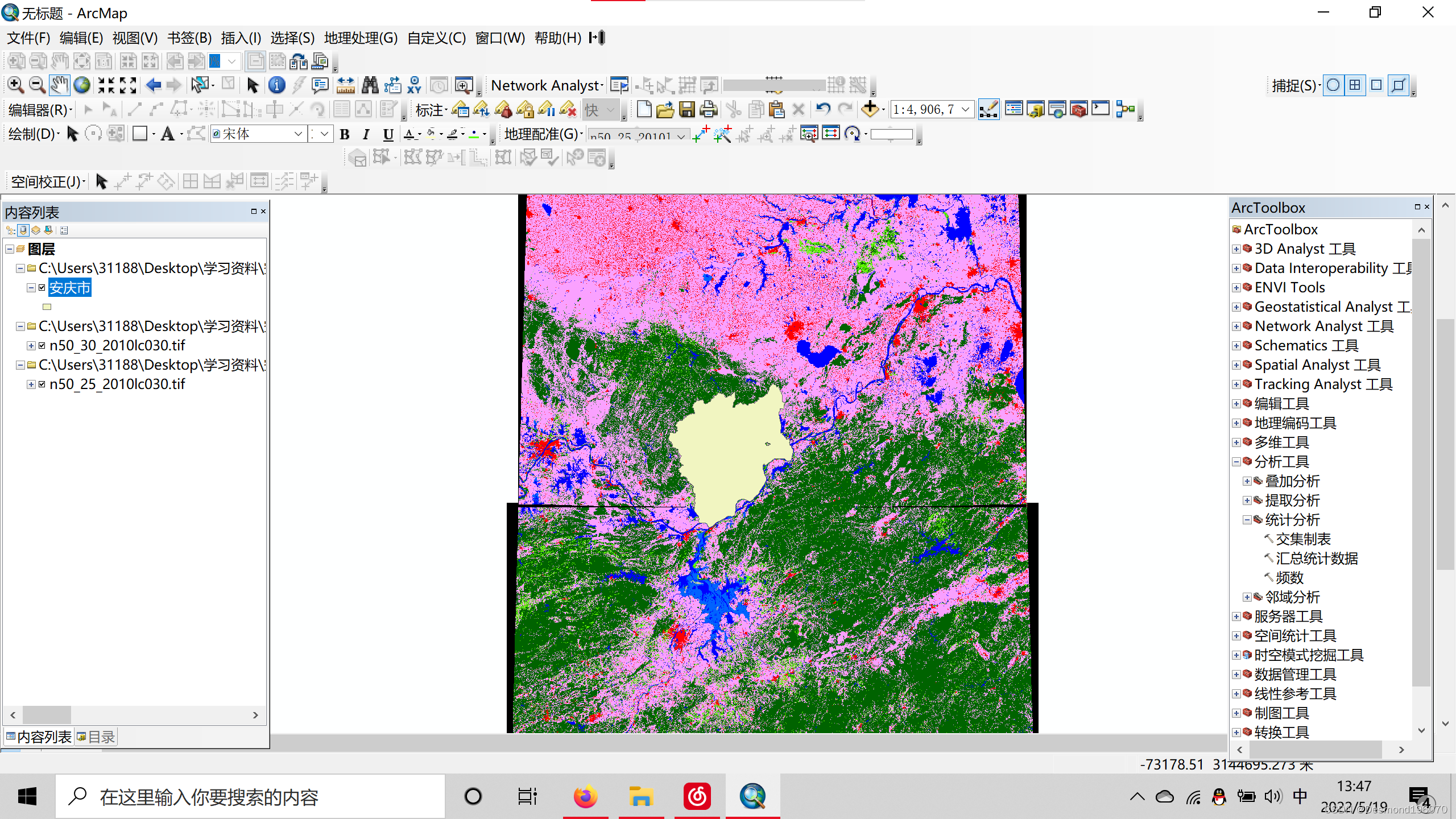

新建地图->添加下载的数据

2.去除黑边（复制栅格）

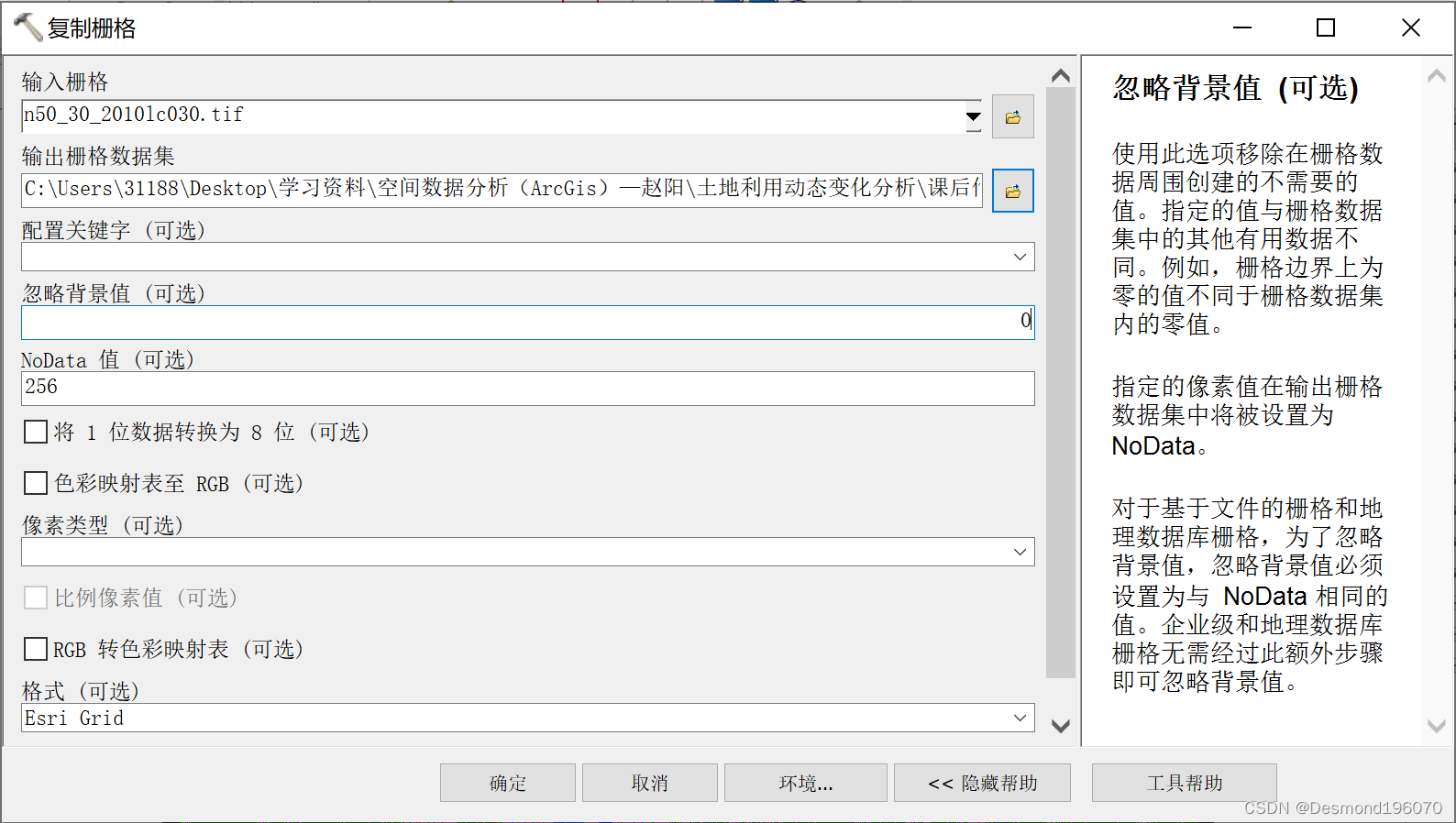

工具箱（arctoolbox）->数据管理工具->栅格->栅格数据集->复制栅格，设置忽略背景值为0，擦除黑边



 3.图像拼接（图像镶嵌）

①工具箱（arctoolbox）->数据管理工具->栅格->栅格数据集->镶嵌->输入栅格（之前复制去除黑边的影像）->输出栅格->选择一张现有栅格影像->完成



对三个不同年份的数据全部采取添加数据->复制栅格->镶嵌后就能得到可以进行裁剪的栅格数据

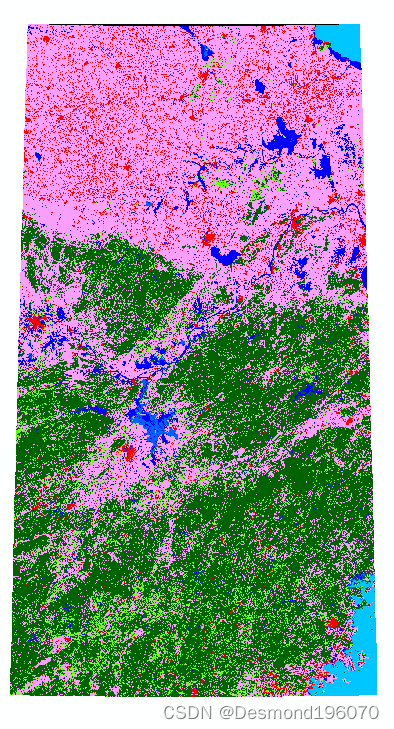

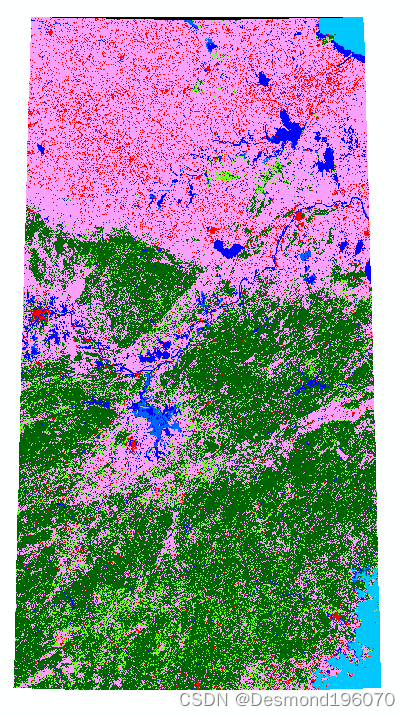

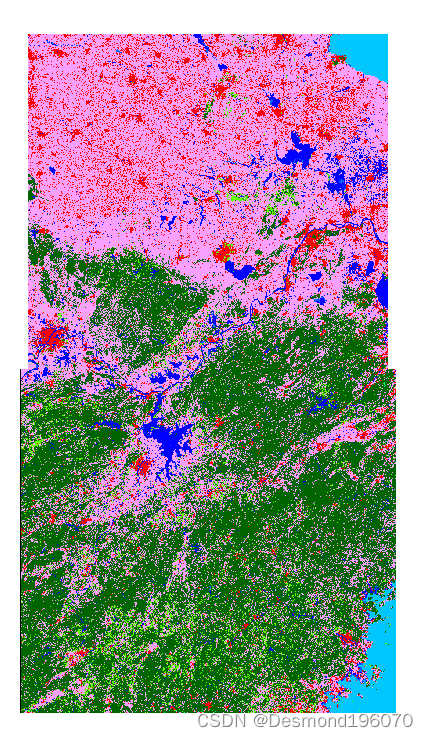

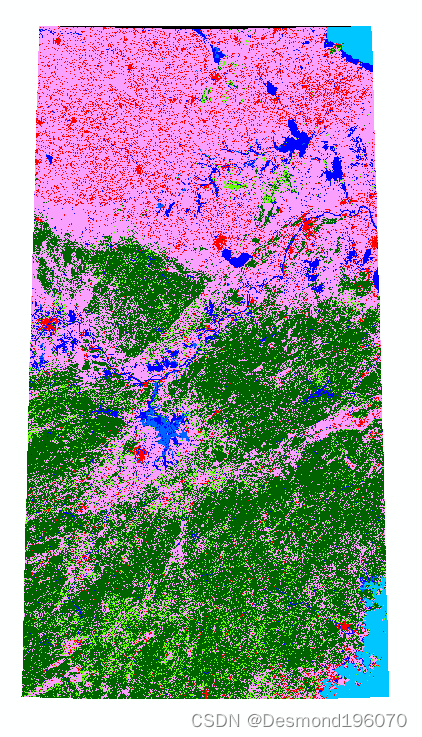

结果如图：



 (3)图像裁剪

1.提取掩膜

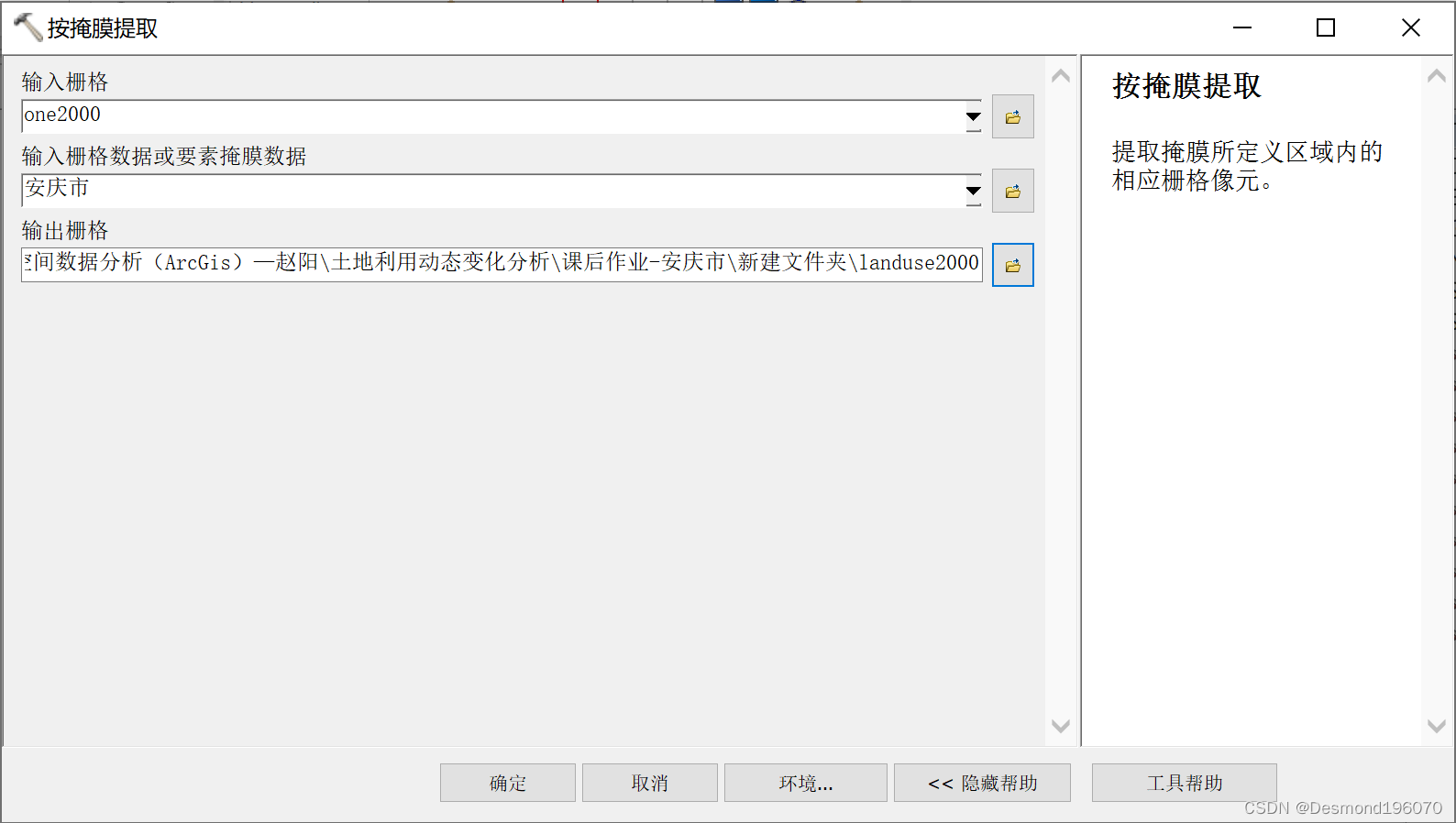

工具箱（arctoolbox）->spatial analyst->提取分析->按掩膜提取->输入栅格->输入掩膜数据（矢量图层）->输出栅格

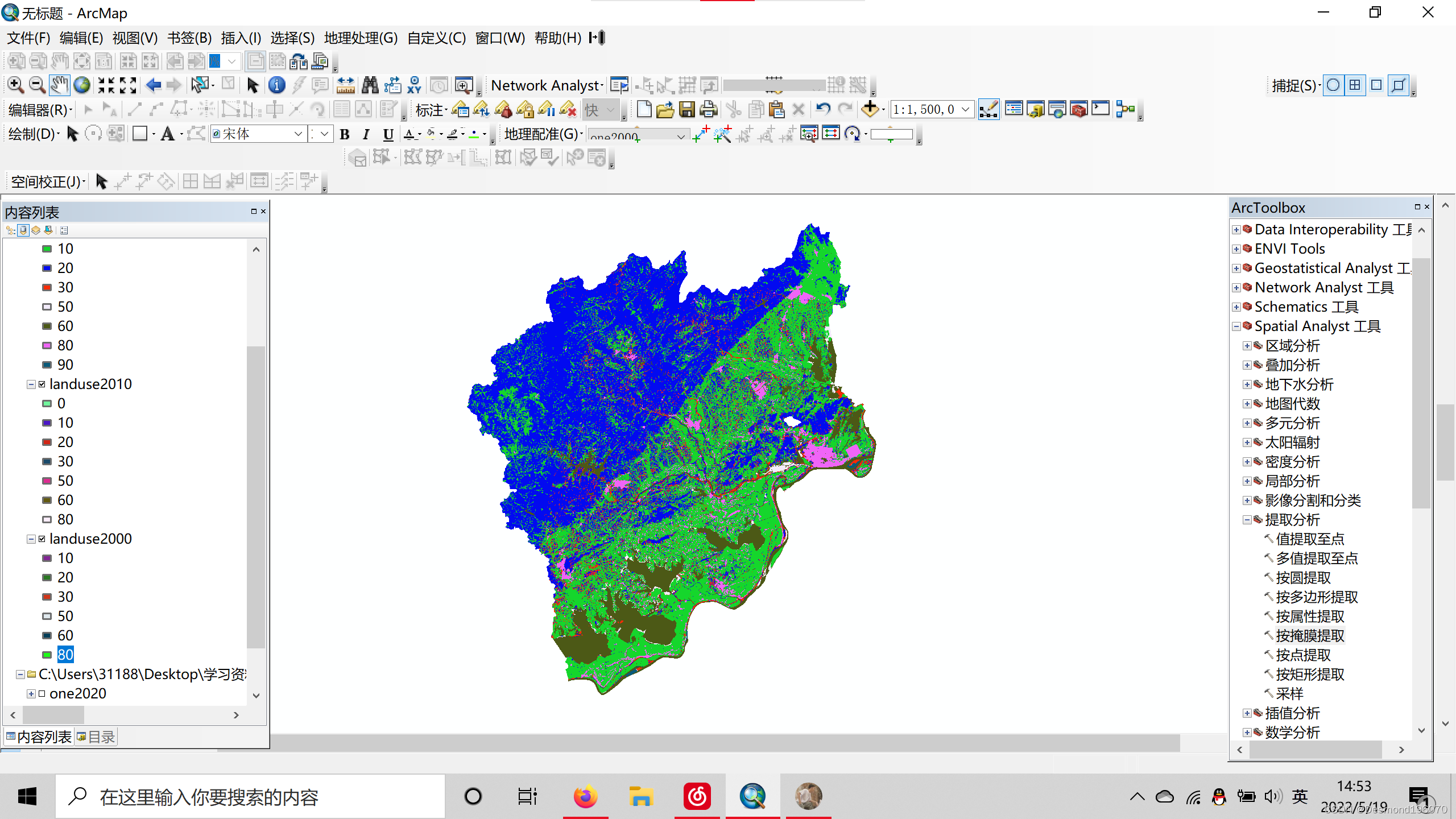

 结果如图：

注意：如果地类中发现0或者255，可以用栅格计算器进行去除，具体方法：

搜索栅格处理器->输入setnull（"需要处理的栅格图像"==0（或者255，具体看要去除什么）
