帧缓冲

帧缓冲

什么是帧缓冲？

• 简单的说，把颜色缓冲、深度缓冲和模板缓冲结合起来就是帧缓冲；帧缓冲被存储在内存中
• OpenGL允许自定义帧缓冲，即自定义帧缓冲中的颜色缓冲、深度缓冲和模板缓冲

为什么需要帧缓冲？

• 利用帧缓冲可以做出炫酷的后期处理效果
• 这个“后期处理”是很值得细品的，稍后我们稍微品一下

帧缓冲的作用

• 当创建并绑定了一个帧缓冲后，再进行的渲染操作都将会绘制到这个帧缓冲中，由于这不是默认的帧缓冲，所以不会对屏幕上的结果产生任何影响，这个过程也被称作离屏渲染
• 我们拿离屏渲染的结果进行一系列“黑处理”，然后再到默认帧缓冲当中，让他显示到屏幕上，完成一次渲染操作。其中帧缓冲中的结果，即离屏渲染的结果，是一个半成品；一系列黑处理就是所谓的后期处理；

怎么使用帧缓冲？

一个完整帧缓冲要满足的条件

• 附加至少一个缓冲（颜色缓冲、深度缓冲或者模板缓冲）
• 至少有一个颜色附件（这说明要为帧缓冲创建附件，并将附件附加到帧缓冲上）
• 所有的附件都需要分配内存空间（对于纹理附件使用glTexImage2D(…)，对于渲染缓冲对象用glRenderbufferStorage(…)）
• 每个缓冲都应该有相同的样本数（某书上是这么写的，目前还不知道是啥意思）

附件

• 附件：是一个内存位置，他能作为帧缓冲的一个缓冲，可以将他想象成一张图像
• 附件有两个类型：纹理（Texture）、渲染缓冲对象（Renderbuffer Object）

纹理附件

• 他就像一个普通的颜色缓冲或者深度缓冲或者模板缓冲
• 他的作用：当把一个纹理附件附加到帧缓冲后，所有的渲染操作的结果都将会写到这个纹理中
• 优点：因为所有渲染操作的结果存储在一个纹理图像中，之后就可以在着色器中方便的使用他
• 与普通纹理的区别：纹理的分辨率根据实际情况设定，纹理的数据设为空
• 需要注意的地方：如果想把屏幕上的内容渲染到一个更大或者更小的纹理上，在渲染到帧缓冲之前，需要再次调用glViewport(…)，并使用新纹理的分辨率作为参数，否则只会有一部分的纹理有内容，或者只会有一部分的屏幕会被渲染到这个纹理上

渲染缓冲对象（rbo）

• 与纹理附件一样，也是个内存位置
• 优点：rbo直接将所有的渲染数据存储到他的缓冲中，不会做任何针对纹理格式的转换，从而让他变为一个更快的可写存储介质
• 特色：rbo通常都是只写的，所以不能直接读取他们；但是任然可以使用glReadPixels(…)来读他，原因是：这么做是从当前绑定的帧缓冲中返回数据，而不是附件本身
• 作用：由于rbo通常都是只写的，所以他经常被用于绑定深度缓冲或者模板缓冲，因为这两种缓冲大部分时间都只是进行深度测试或者模板测试，而不需要从中读取值，即采样

两种附件的选择

• 通常的规则是：如果不需要从一个缓冲中采样数据，那么对这个缓冲使用渲染缓冲对象（rbo）；如果需要从缓冲中采样颜色或者深度等数据，那么应该选择纹理

创建帧缓冲

控制函数

• 创建帧缓冲的索引——glGenFramebuffer(…)
• 绑定当前使用的帧缓冲——glBindFramebuffer(…)
• 给纹理分配内存——glTexImage2D(…)
• 将纹理附件绑定到帧缓冲——glFramebufferTexture2D(…)
• 指定rbo的类型和分配内存——glRenderbufferStorage(…)
• 将rbo附件绑定到帧缓冲——glFramebufferRenderbuffer(…)
• 当使用不包含颜色附件的帧缓冲时，是不完整的帧缓冲，这时要明确的告诉OpenGL不使用任何颜色数据进行渲染，同时使用glDrawBuffer(GL_NONE)和glReadBuffer(GL_NONE)来说明
• 在多目标渲染时使用glDrawBuffers(n, attachments)

一些例子

渲染到纹理

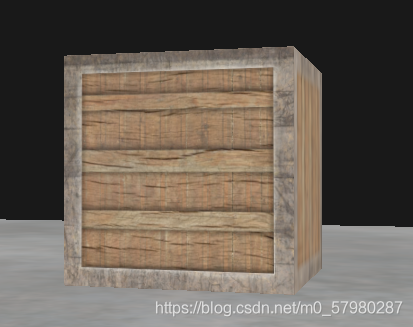

• 在渲染前绑定帧缓冲，进行离屏渲染，然后绑定默认帧缓冲，将离屏渲染的结果当作一个普通的纹理，直接输出到屏幕上
• 看到的效果与直接渲染到默认帧缓冲是一样的

添加简单的后期处理

反相

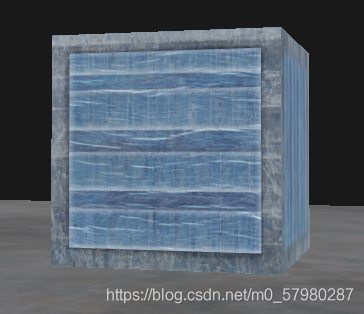

• 用1.0减去离屏渲染得到的颜色值，就是反相的效果

灰度

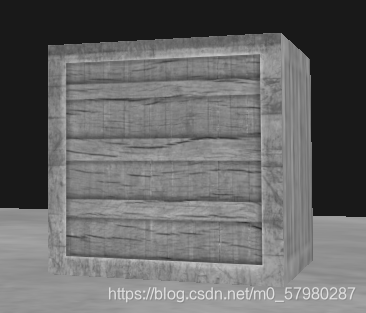

• 灰度效果就是移除场景中除了黑白灰以外所有的颜色
• 简单的实现方式是：分别将rgb三个分量的颜色值相加再平均，然后rgb三个分量的值都用这一个平均值代替即可

	float color = (FragColor.r + FragColor.g + FragColor.b) / 3.0;
	FragColor = vec4(color, color, color, 1.0);

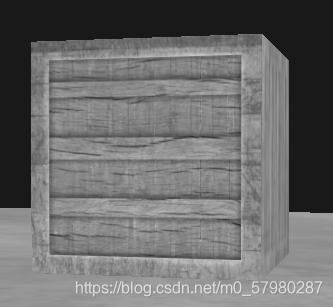

• 进阶的实现方式：由于人眼对绿色更敏感，而对蓝色不很敏感，为了有更好的效果给他们增加不同的权重：

	float color = 0.2126 * FragColor.r + 0.7152 * FragColor.g + 0.0722 * FragColor.b;
	FragColor = vec4(color, color, color, 1.0);

核效果

• 核效果的实现思路是：对当前纹理值周围的多个纹理值进行采样，然后再加权平均后得到的值作为最终的纹理值
• ”核“是从英语kernel翻译过来的，他在这里指的是一个类似矩阵的数据，他的思想跟卷积的思想一致，也可以按卷积来理解
• 怎么取当前纹理周围的纹理值？对当前纹理坐标添加一个偏移量即可
• 大部分核将所有的权重加起来后都会等于1；如果不等于1，这就意味着最终的纹理颜色将会比原纹理值更亮或者更暗
• 核是后期处理中很有用的工具，实现起来也很简单，上图是一个

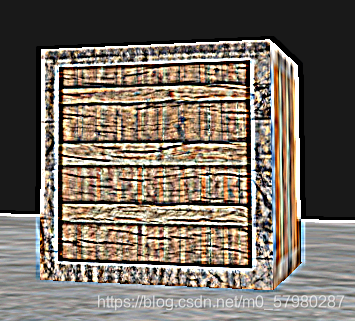

  一个利用核实现锐化的效果

	 float kernel[9] = float[](
	     -1, -1, -1,
	     -1, 9, -1,
	     -1, -1, -1
	     );

模糊

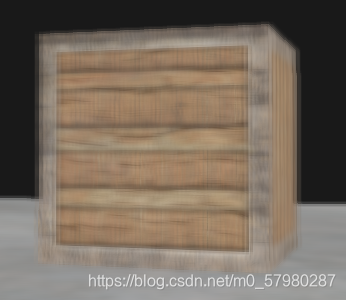

• 这个模糊效果也是用核实现的，比之前模板测试那一篇里用的高斯模糊更好理解

	float kernel[9] = float[](
	    1.0 / 16, 2.0 / 16, 1.0 / 16,
	    2.0 / 16, 4.0 / 16, 2.0 / 16,
	    1.0 / 16, 2.0 / 16, 1.0 / 16
	);

边缘检测

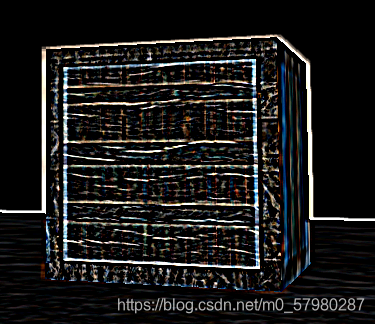

• 这也是一个核效果，他高亮了边缘，暗化了其他部分

	 float kernel[9] = float[](
	      1,  1, 1,
	      1, -8, 1,
	      1,  1, 1
	     );

• 需要注意的地方：在实现核效果的时候会对纹理周围的值进行采样，这就很容易取到纹理之外的像素，因此需要将纹理的环绕方式设置为GL_CLAMP_TO_EDGE，避免取到纹理另一边的像素而出现错误的效果
