综述：本文讲述了AD软件中拼板的注意事项以及拼板的步骤。

1. 拼板注意事项

拼板时应注意定位孔、光学定位点、工艺边、间距和器件冲突等问题。

2. 拼板步骤

①点击“放置”→“拼板阵列”→“panels”→“properties”，浏览需要拼板的PCB文件，设置需要拼板个数，比如需要拼板四个，那么需要列设置为2，行设置为2。

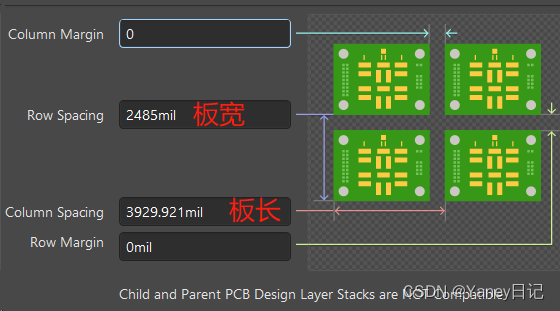

②设置拼板的间距后拼板。

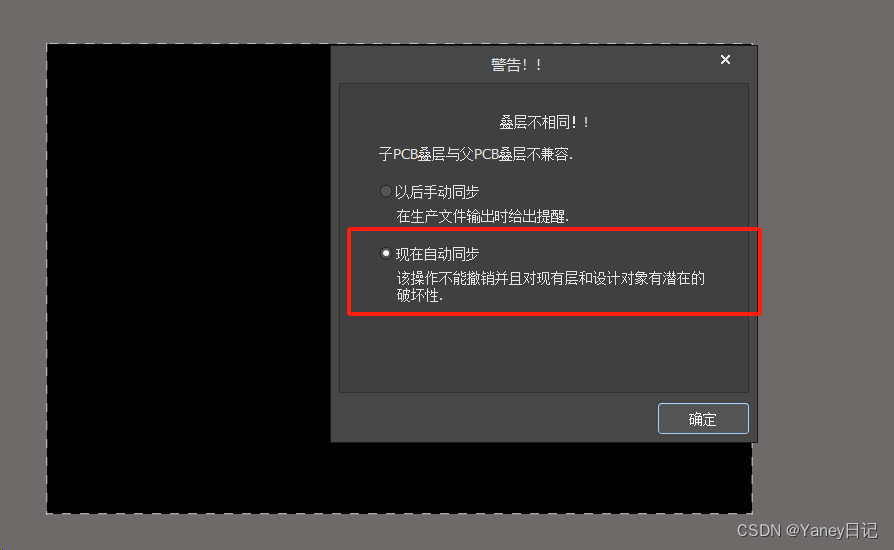

③按“D+K”可以进行叠层管理，修改拼板的层名与单层板一致。

④按“P+L”绘制板框，绘制完后按“D+S+D”。

⑤放置过孔在四个角处。

⑥放置光学定位点（也即是缩小版的过孔），只用放三个，右下角不需要放置。

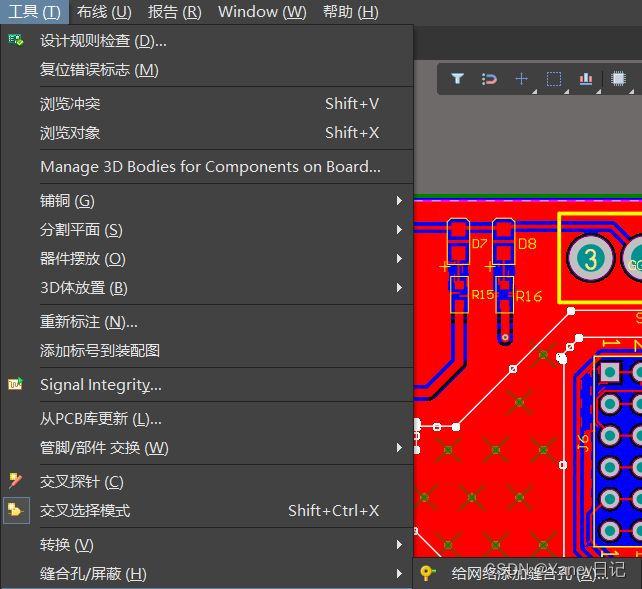

⑦点击“工具”→“缝合孔”→“给网络添加缝合孔”。

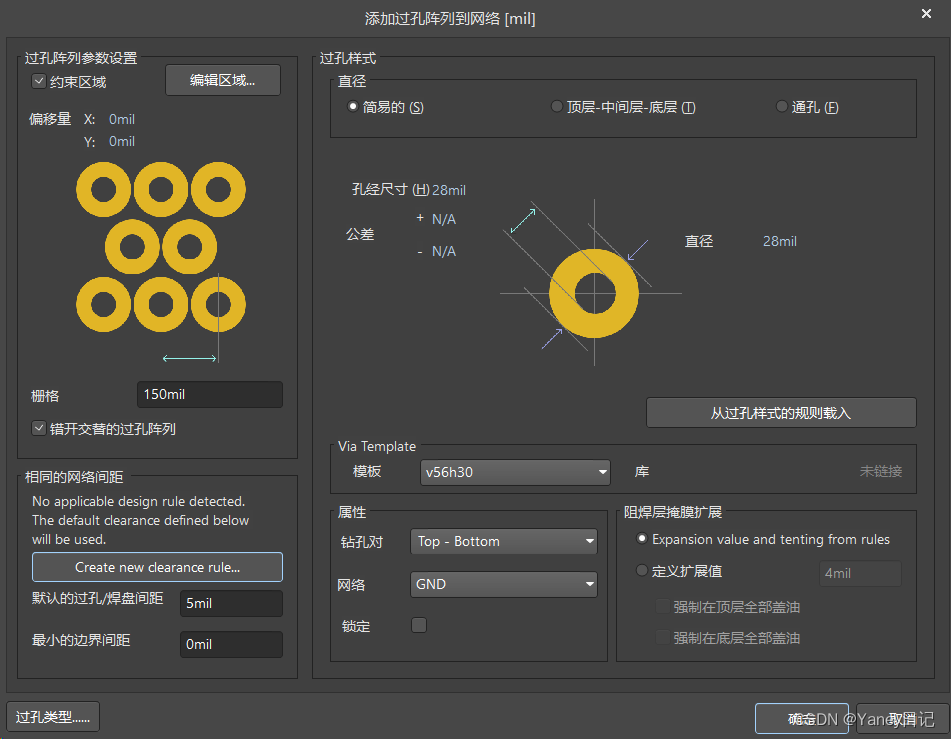

⑧点击约束区域，并选择需要放置过孔的区域，注意网络时是GND还是GGND。

---
