将二极管模型导入ADS中

最新推荐文章于 2025-04-10 15:21:23 发布
最新推荐文章于 2025-04-10 15:21:23 发布
阅读量2.5k 收藏 7
点赞数 4
分类专栏： ADS2011射频电路设计与仿真实例 文章标签： 射频工程
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_58235757/article/details/137601056
版权
本文介绍了如何将设计套件中的二极管库文件添加到ADS设计环境中，包括解压库文件、指定解压位置以及在库中搜索和导入二极管模型的过程。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

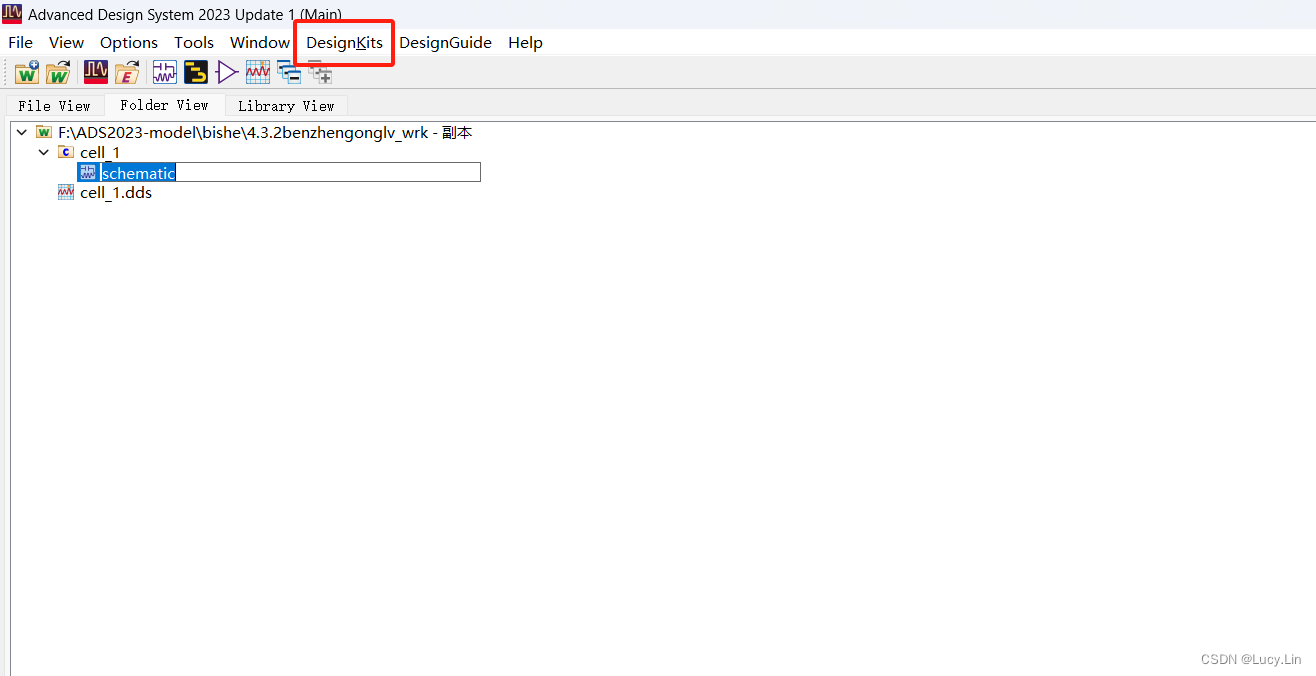

1、添加库文件到ADS中：designkits——unzip designkits在这里插入图片描述

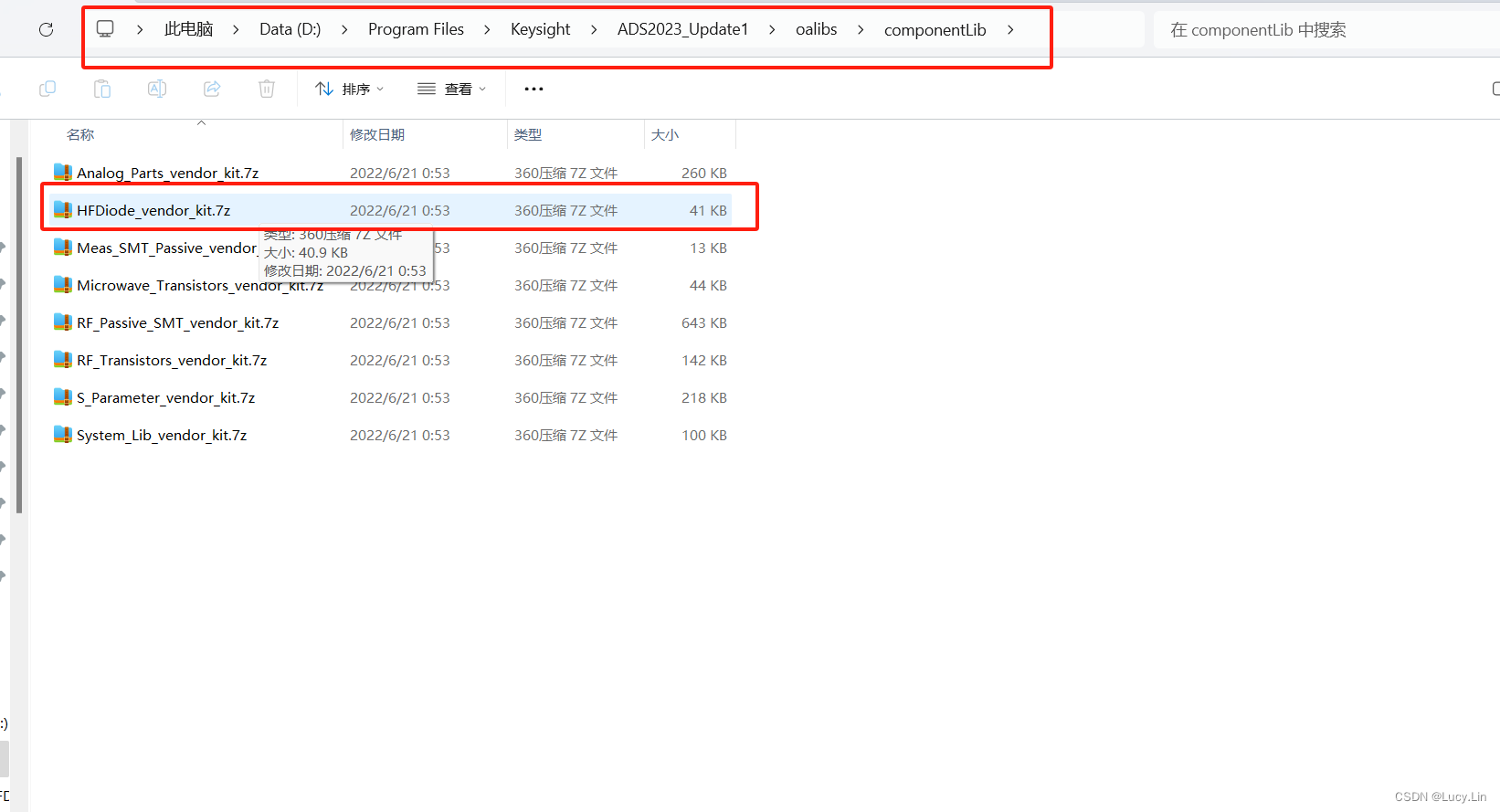

2、找到ADS安装目录中二极管的库，按照如下所示，双击HFDiode_wendor_kit.7z,完成添加：
在这里插入图片描述
3、选择解压位置，因为压缩包位置在D盘，所以解压位置最好也在D盘，不容易报错：
在这里插入图片描述
5、双击后出现以下，给解压文件命名
在这里插入图片描述

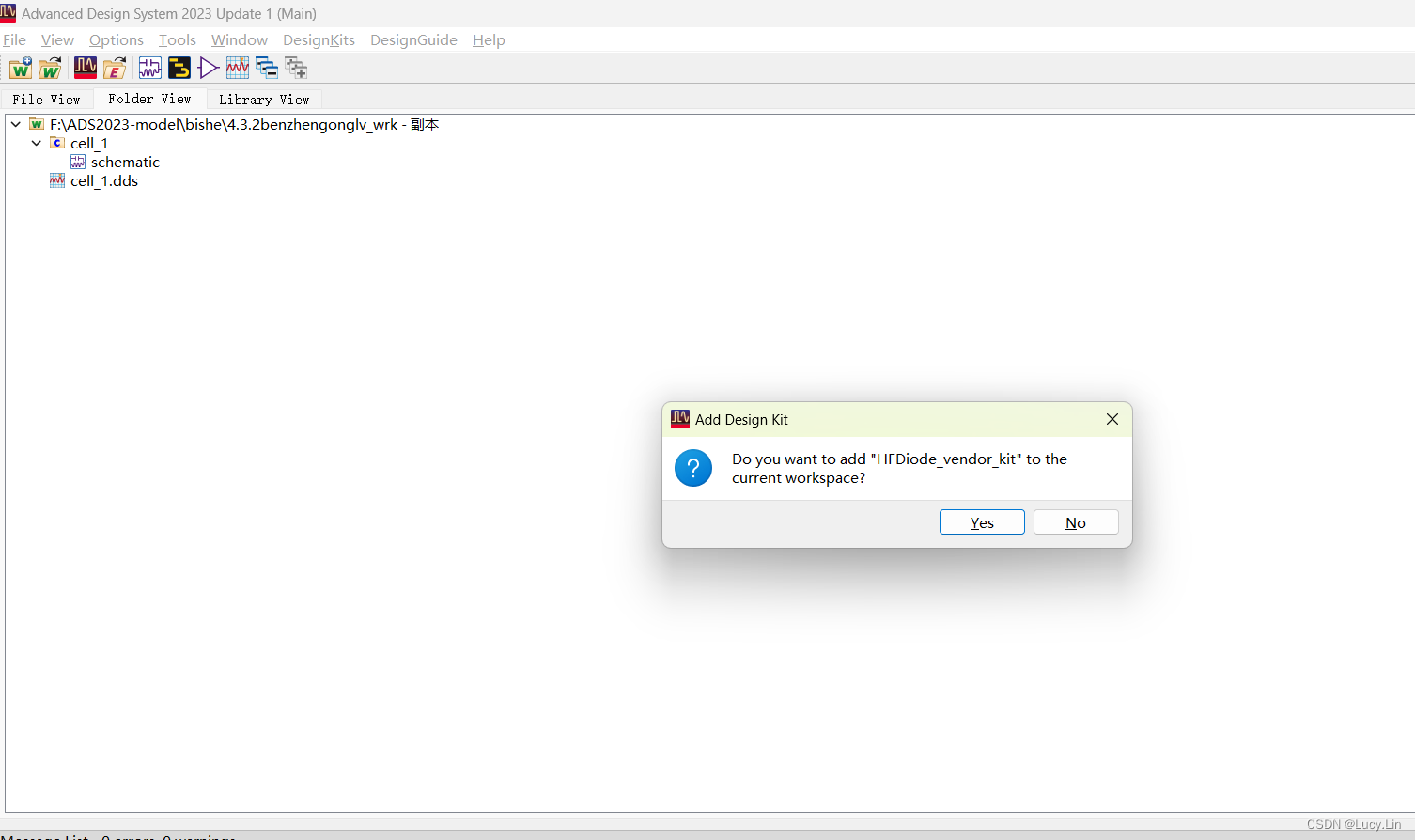

点击“yes”成功添加
在这里插入图片描述
6、在库文件中搜索可以找到对应的二极管型号：
在这里插入图片描述
7、最后双击所需型号的二极管可以拖入原理图中使用
