ADS2023仿真变容二极管特性

变容二极管是跳频、VCO等设计中的重要元件之一。在进行相关设计之前，需要对变容二极管的电压-电容(VC)特性进行仿真。通过VC特性曲线，我们可以知道不同电压下，变容二极管相对应的容值。

仿真软件：ADS2023

器件选择：BB555

1.下载BB555仿真压缩包

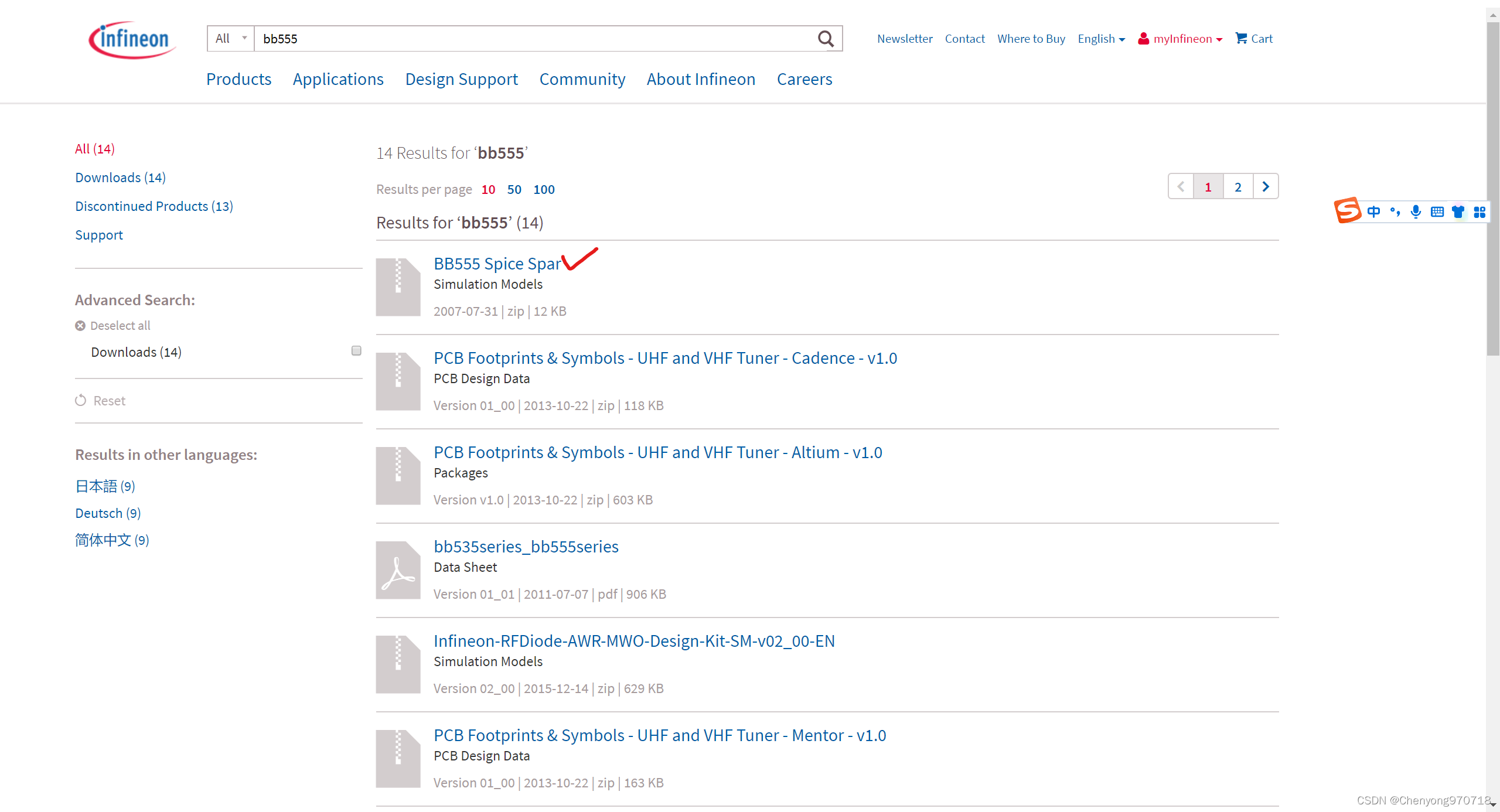

进入Infenion官网，搜索BB555，在出现页面中下载第一个文件：BB555 Spice Spar

https://www.infineon.com/cms/en/search.html#!term=bb555&view=all

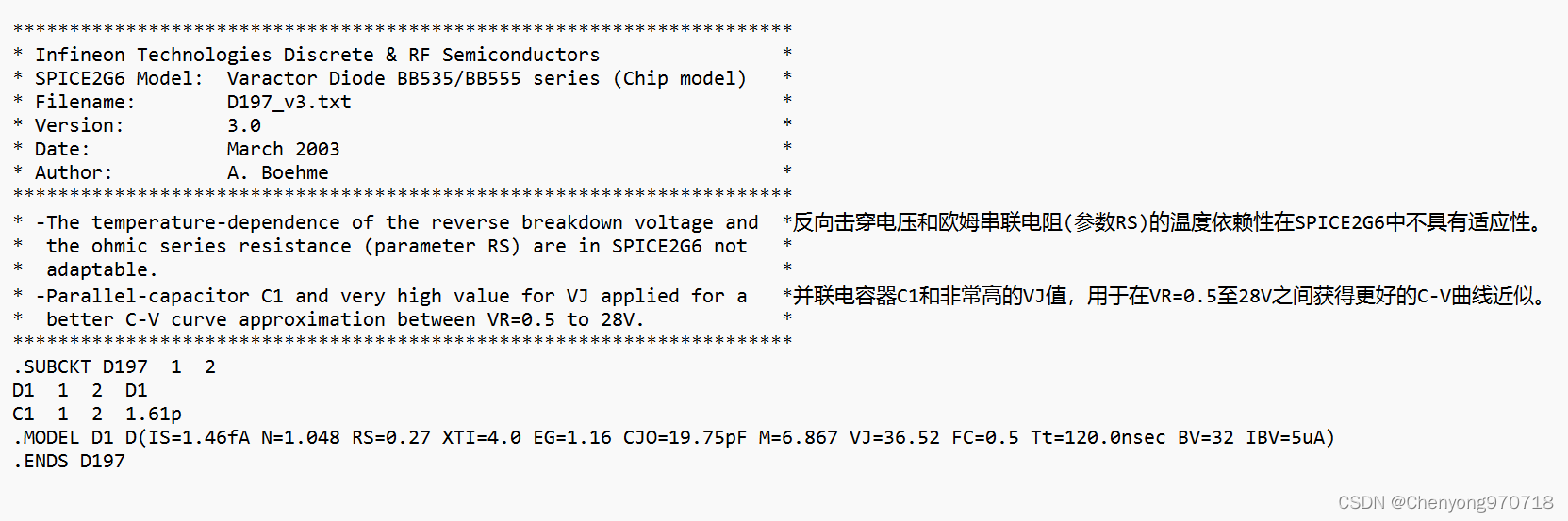

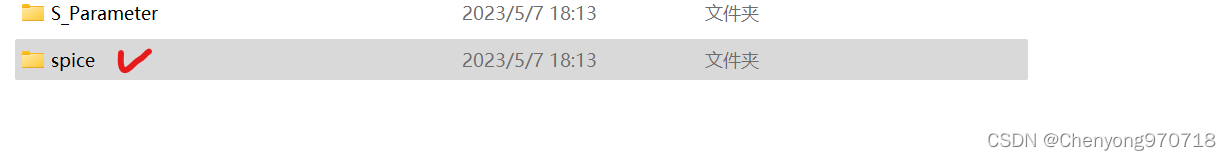

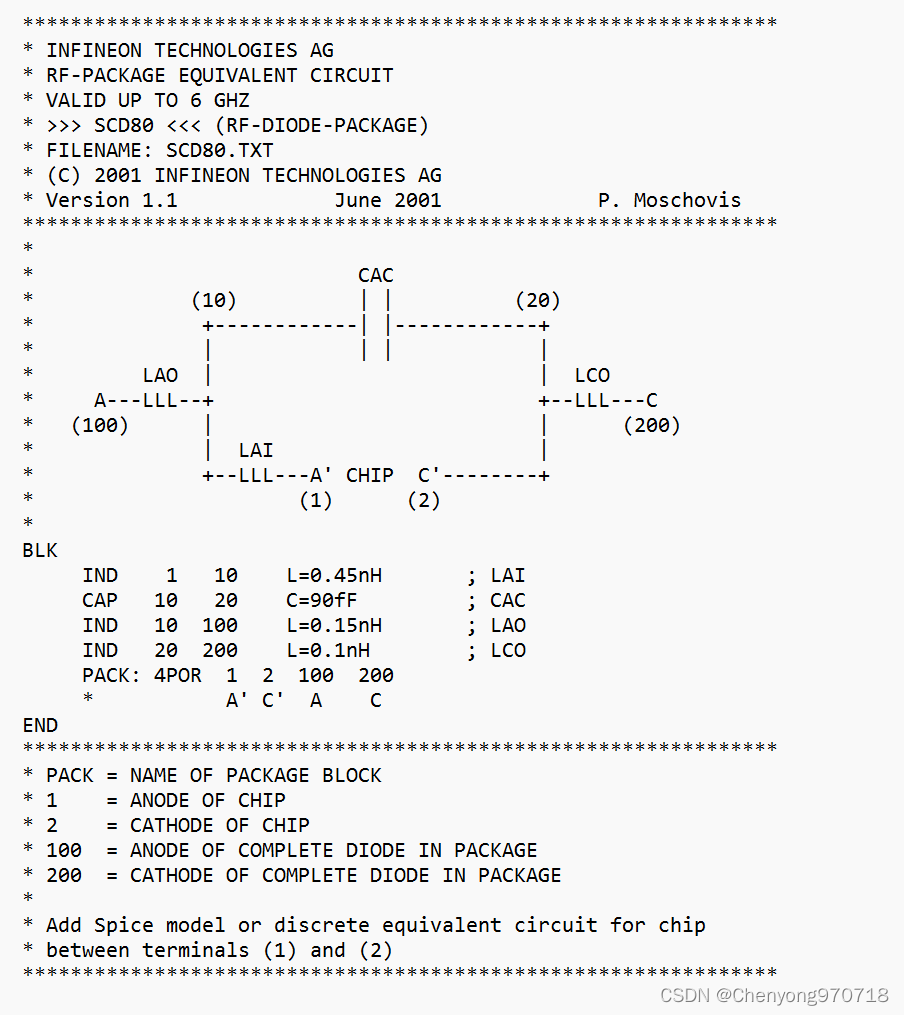

将其解压，在spice文件夹中，可以找到我们想要的器件参数，和仿真简要电路图。

 2.画出原理图

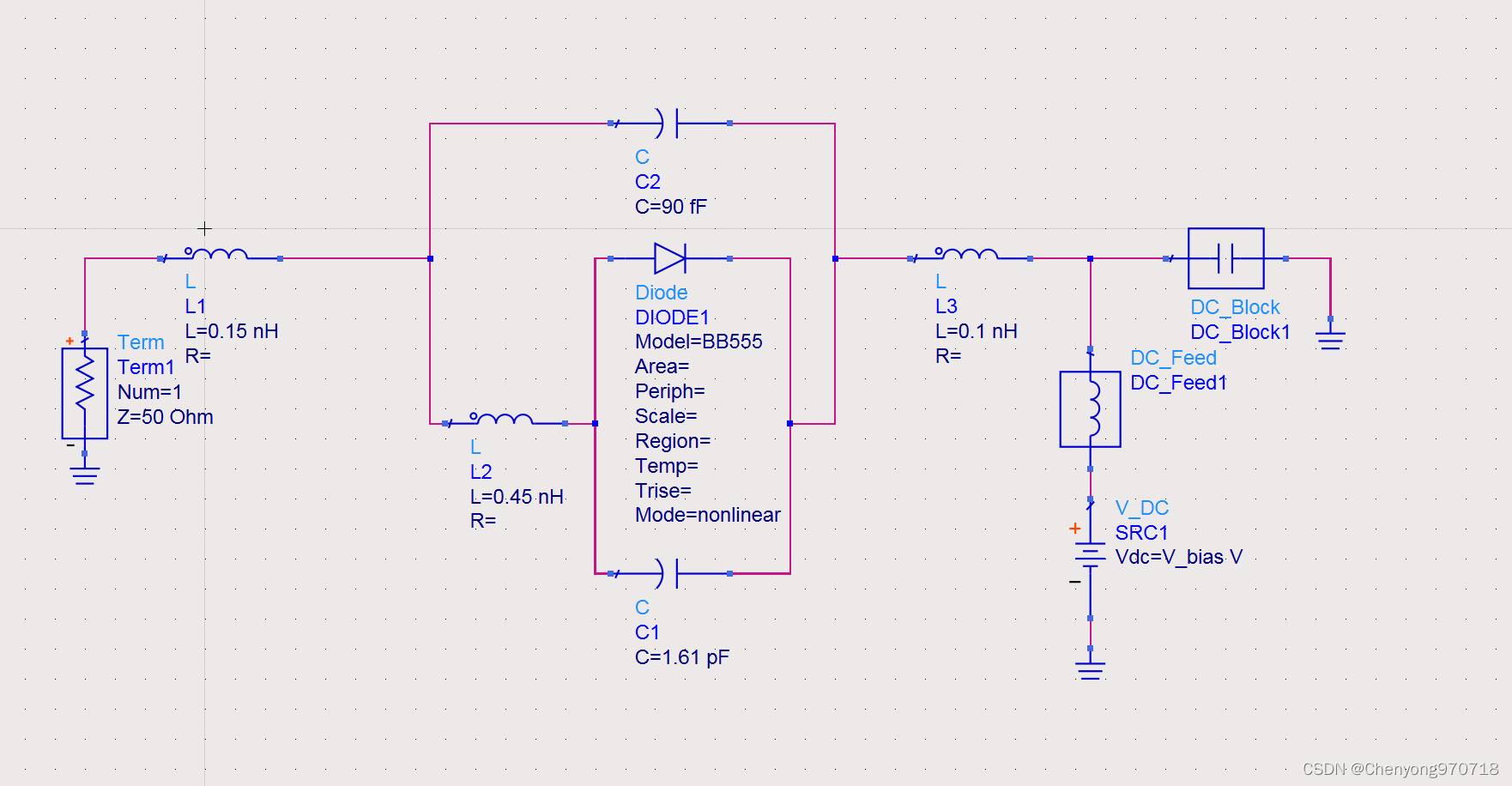

 从元件库中选择元器件搭建原理图，并根据器件spice提供的相关参数，对原理图中器件参数进行修改，修改完成的电路图如下图所示

3.添加控件

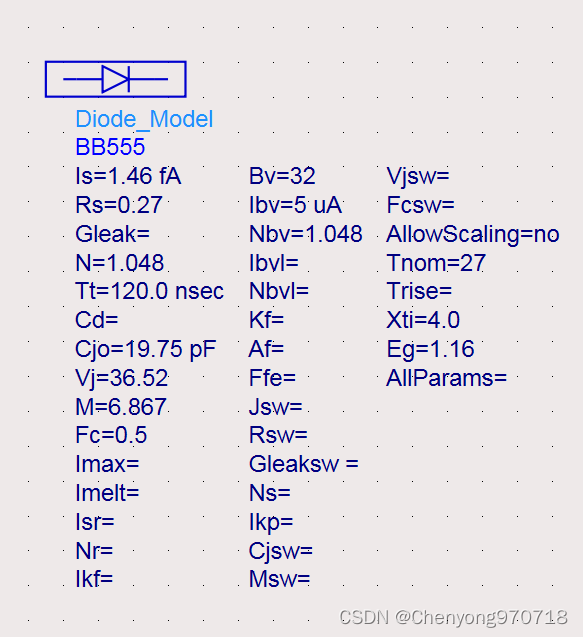

添加二极管模型控件，根据器件spice提供的相关参数进行修改

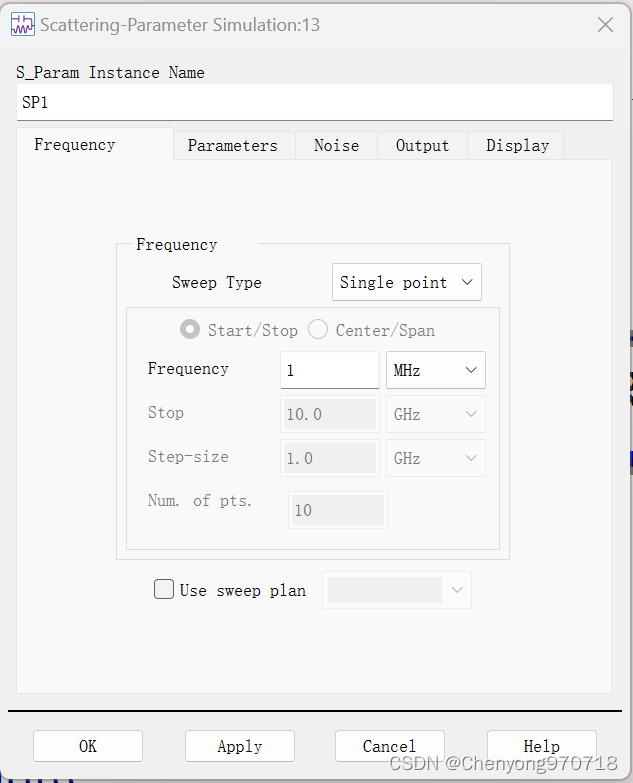

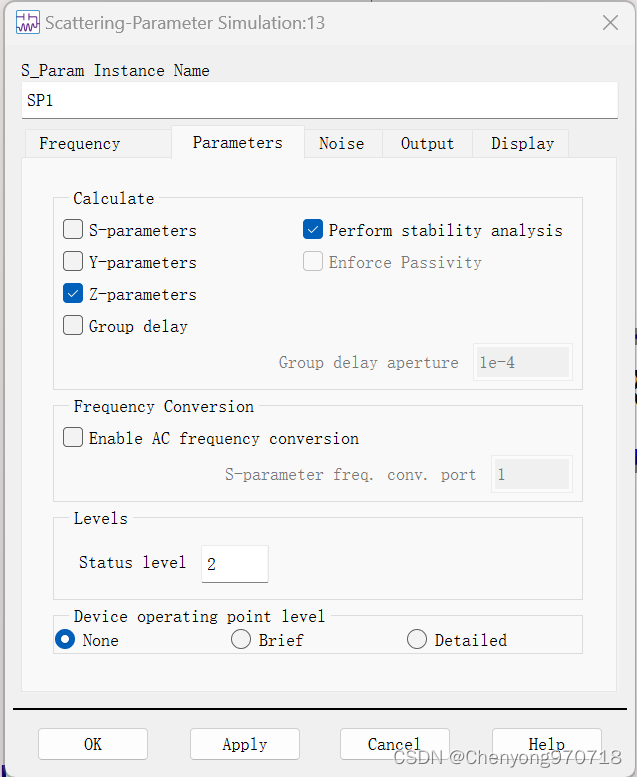

仿真S-Param仿真控件，设置为Single Point,将频率设置为1MHz,同时勾选Z-parameters,取消S-parameters,

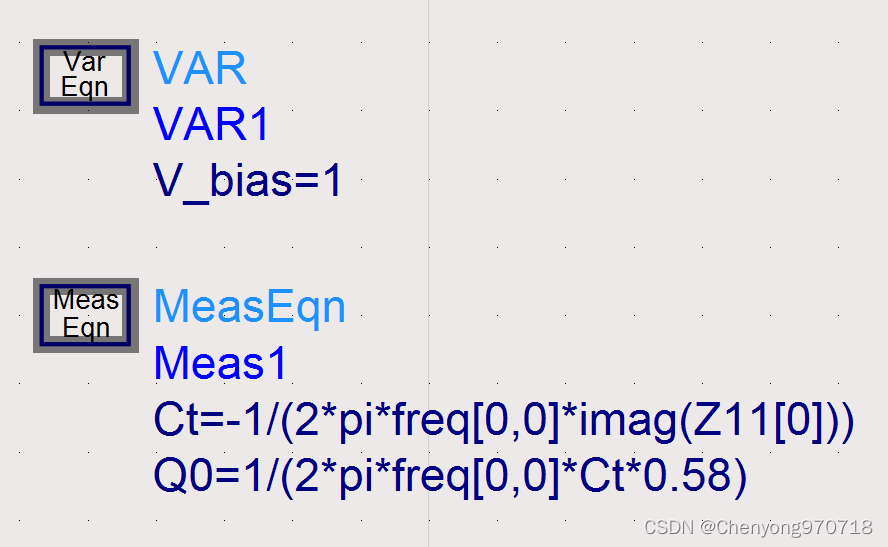

 添加var控件和MeasEqn控件，相关设置如图所示，Ct为变容管的电容值，Q0为其品质因数

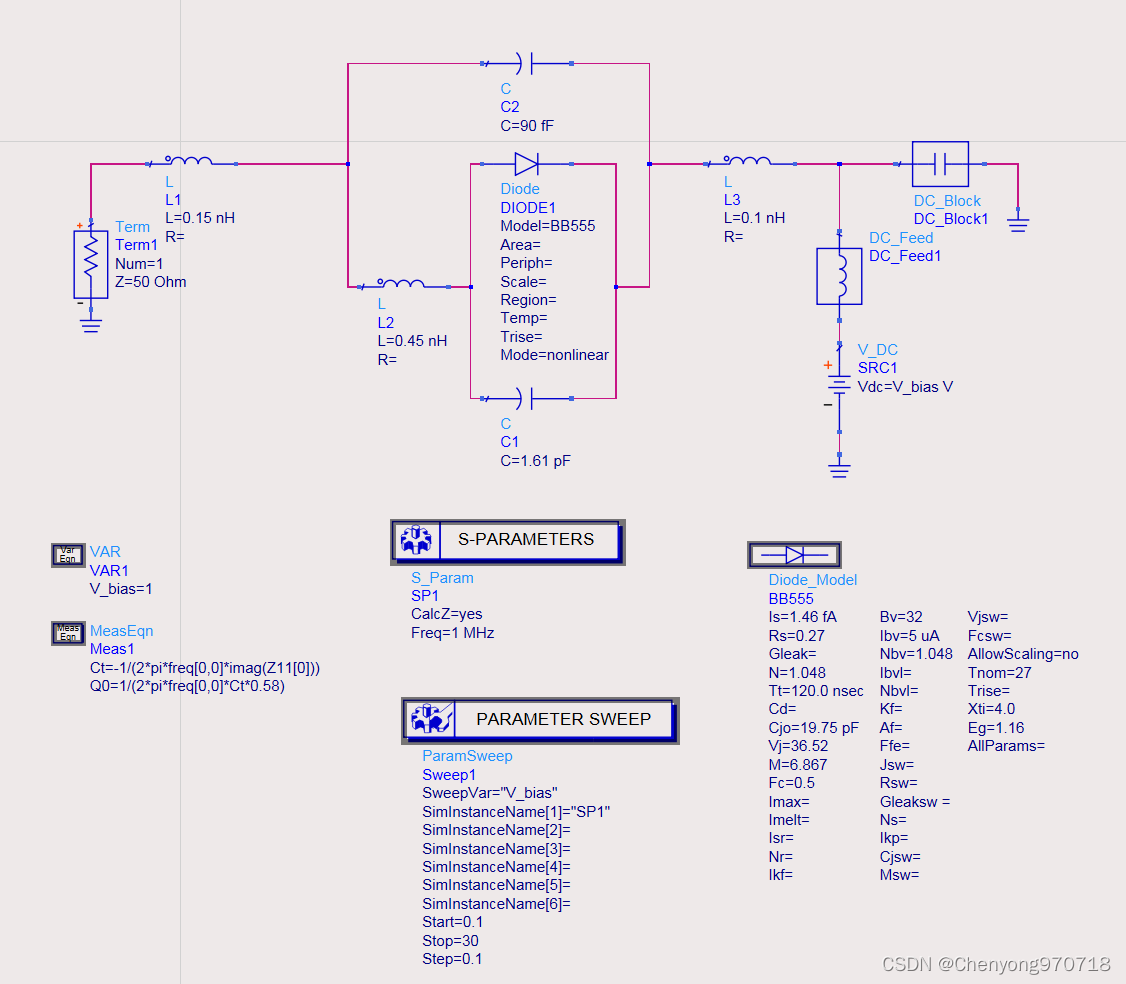

 整体仿真电路图如图所示

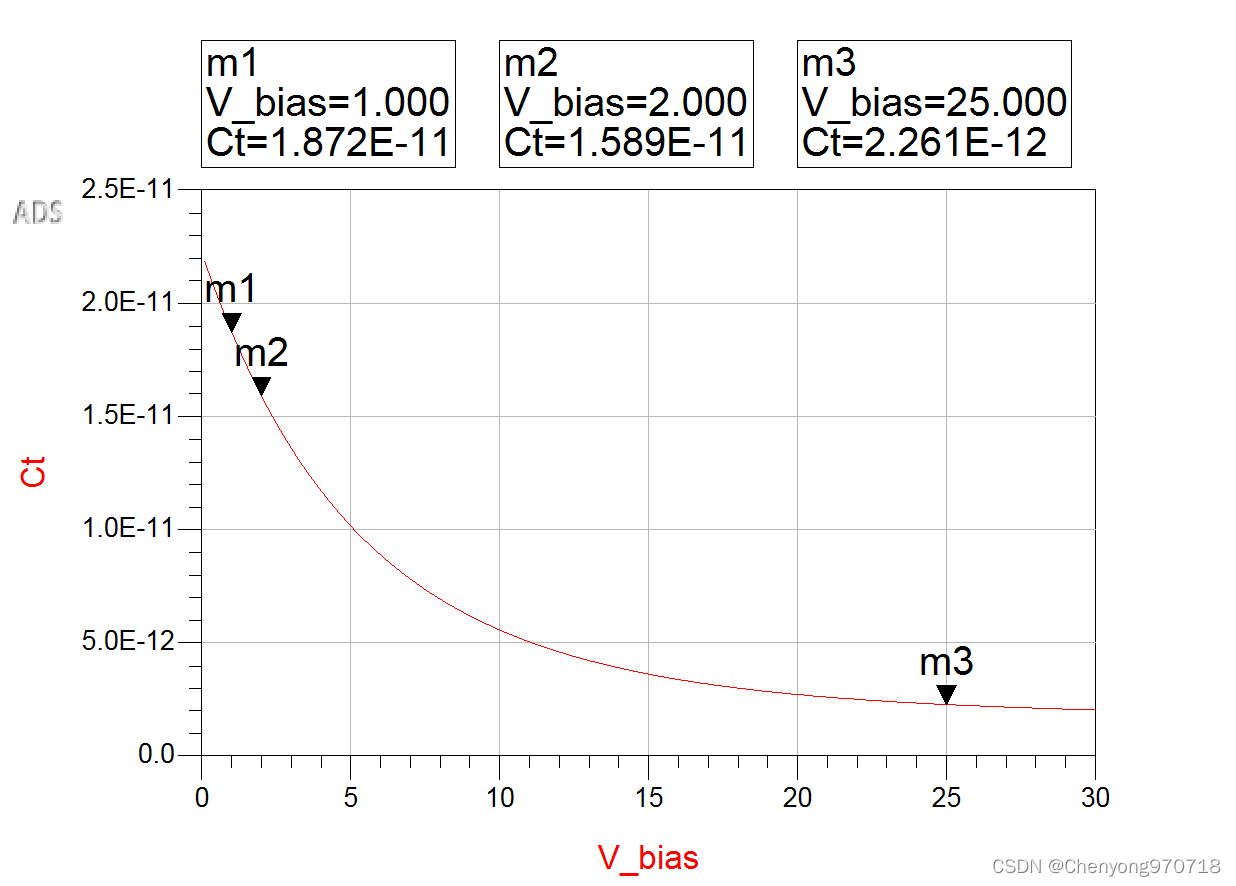

3.仿真结果查看

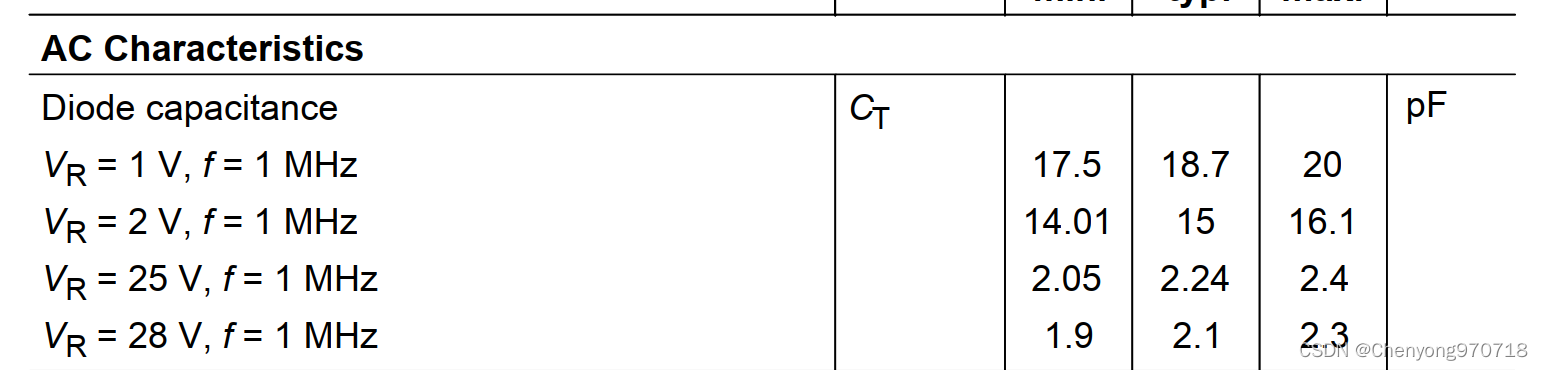

 对比BB555数据手册，仿真结果与其基本一致。因此，对变容二极管的模型仿真结果是可以信赖的。
