LC谐振电路讲解

LC谐振电路分别分为串联谐振和并联谐振电路图如下：

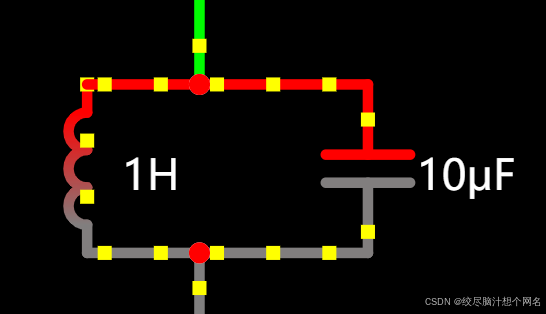

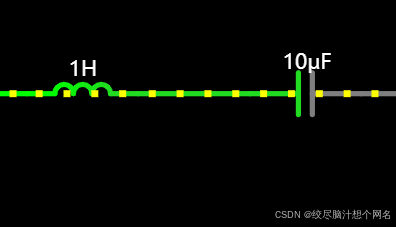

                  串联谐振电路                                         并联谐振电路

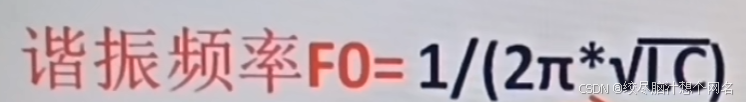

在讲解之前首先要知道谐振频率的算法如下图所示：

这里当容抗与干抗相等时，可以推出这个公式，此时电路电阻应该是最小的。

1.并联电路的谐振

在正式讲解之前首先要知道，当谐振频率通过时，在并联电路中表现出最大的阻碍作用。并联谐振电路一般有三种应用特性，如下所示：

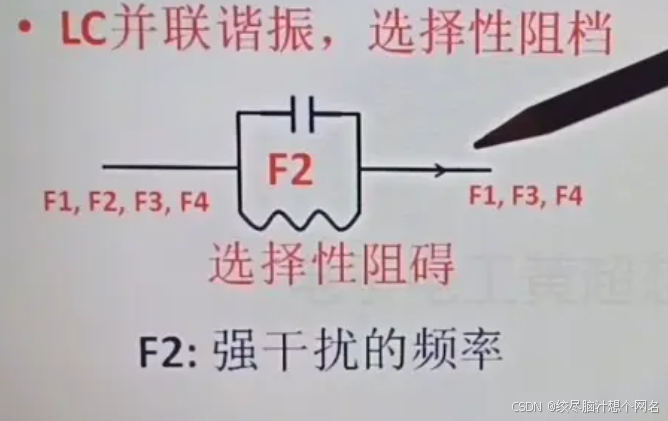

当LC并联电路如图所示时，若流进电路的电流、电压频率等于并联谐振频率，那么该电路会阻碍电流流过，这是因为电流流入并联谐振电路后，会持续留在该电路中振荡，阻挡F2流过LC电路。

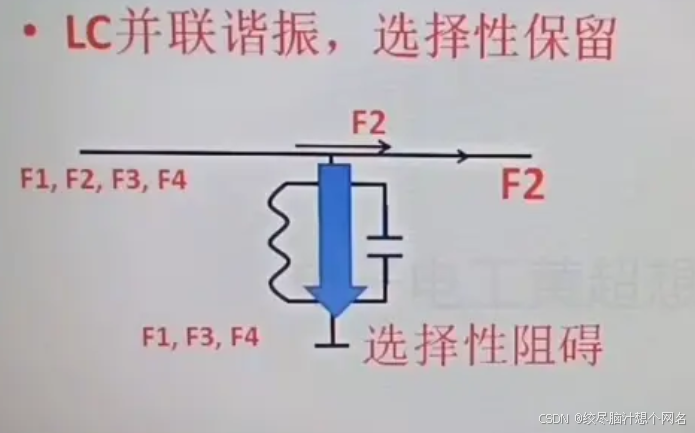

当LC并联电路如图所示时，它利用了对谐振频率电流的阻碍作用来让其“通过”，反而过滤了除F2之外的其他频率电流；

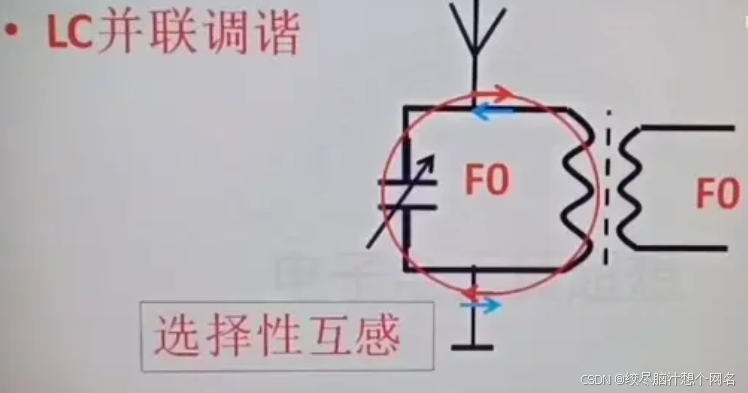

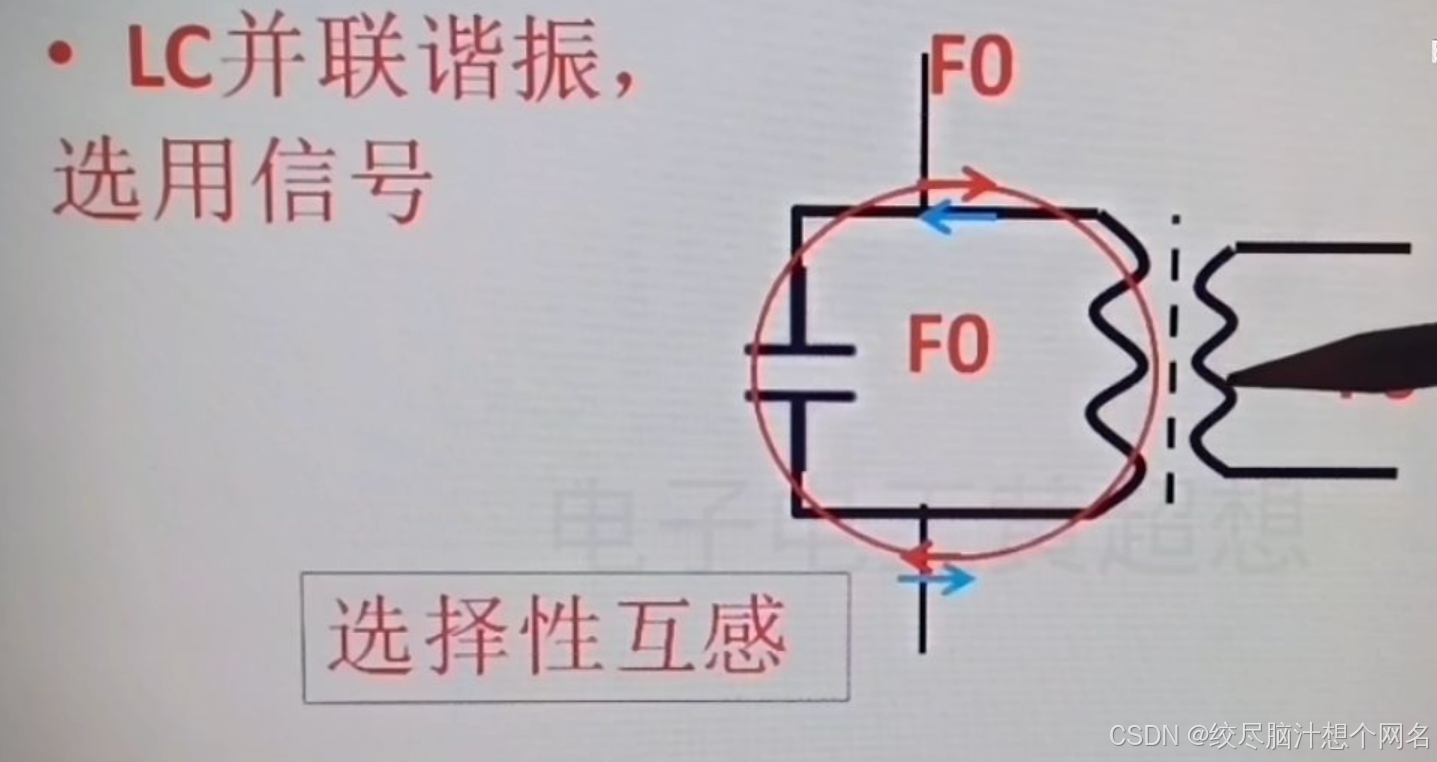

根据谐振频率的波形在LC电路中电流最大值这一原理，可以明白收音机便是以此原理工作的。并且通过调节电容，来改变不同的谐振频率，从而接收到不同频道的信号，通过互感传递到下一个线圈，即选择性互感；

2.串联电路的谐振

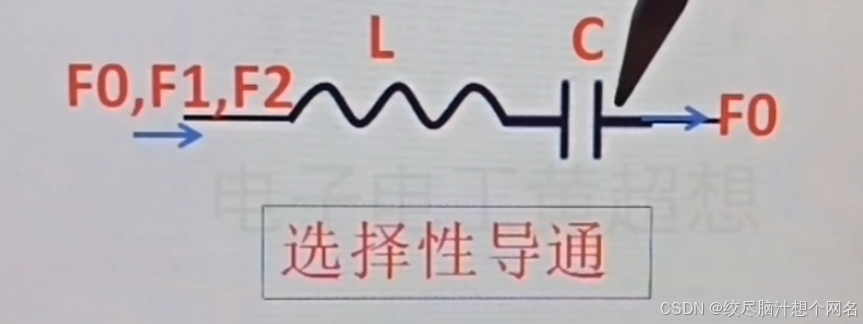

（1）选择性质导通

对于串联谐振电路，谐振的频率就为电路中最低的阻抗，既流过的电流最大，此时感抗与容抗相等相互抵消，所以谐振频率可以轻松通过，其它频率不容易通过。这样就达到了选择导通的作用。

(2)选择性滤波

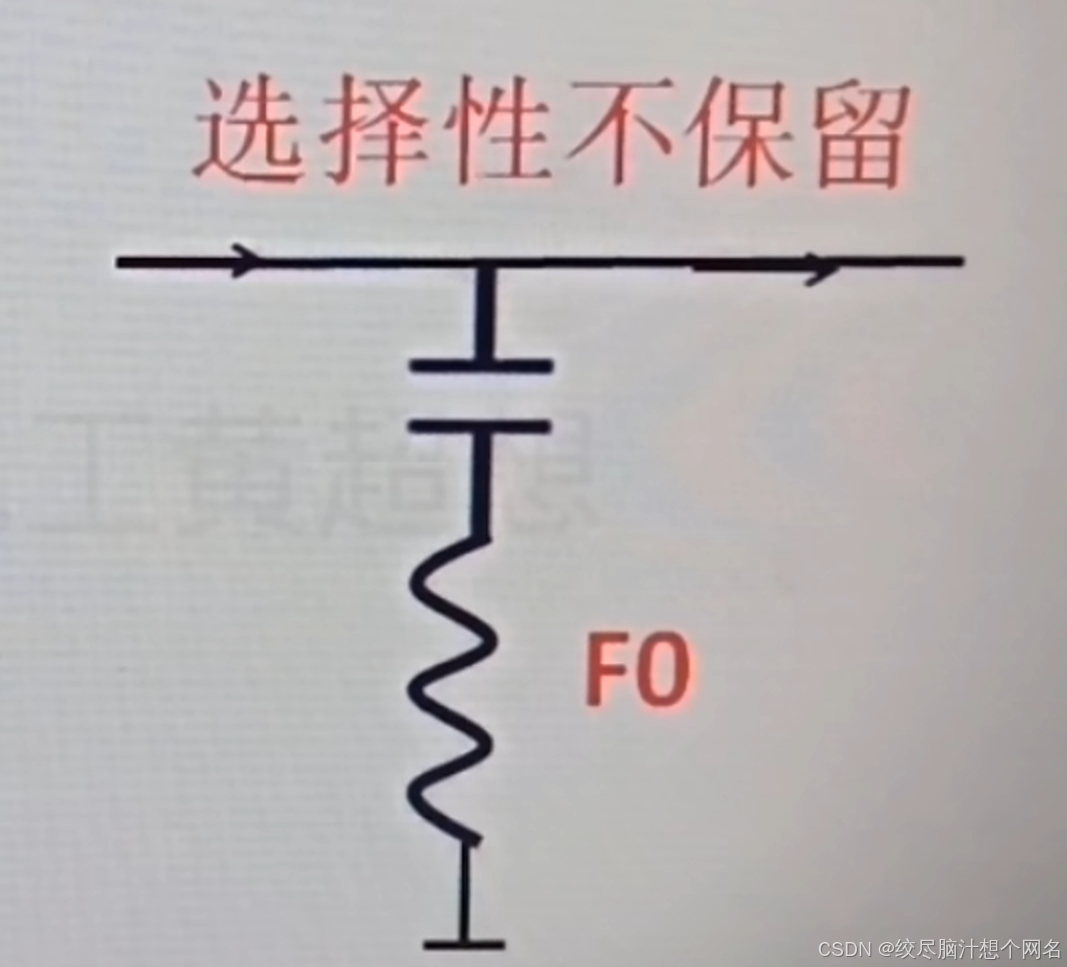

谐振的频率会选择下面电路进行接地滤除，其它频率会走上面电路进行保留，从而达到选择性不保留的目的。
