LC并联谐振回路分为两种：混合并联、纯并联。

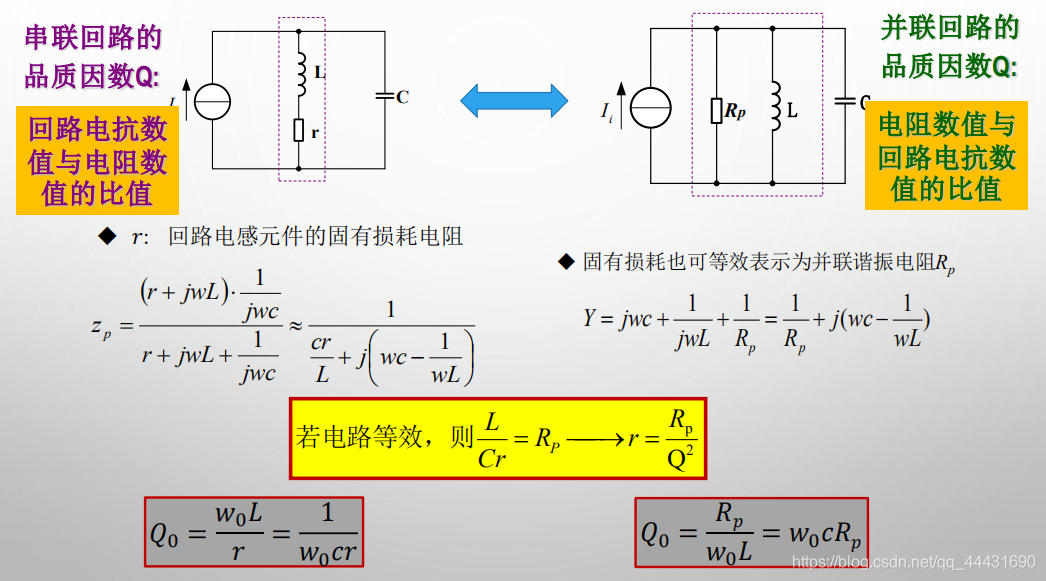

【 1. 两种并联方式的品质因数】

在这里插入图片描述
（左图：混合并联。右图：纯并联）
由此可见：

LC混合并联谐振回路可以等效为LC纯并联谐振回路。
LC串联谐振回路和LC混合并联谐振回路Q值等式上相等，并与LC纯并联谐振回路的Q值成倒数关系。一般默认为纯并联谐振公式。

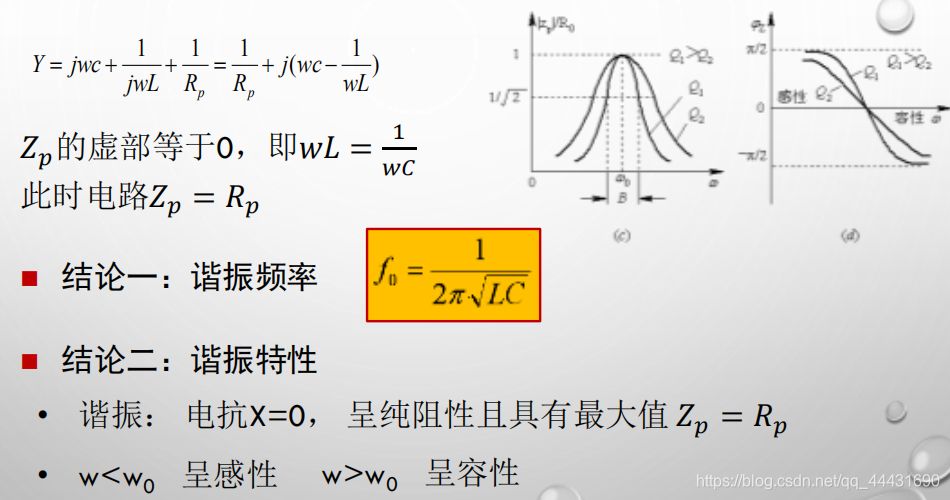

【 2. 谐振频率、谐振特性】

在这里插入图片描述

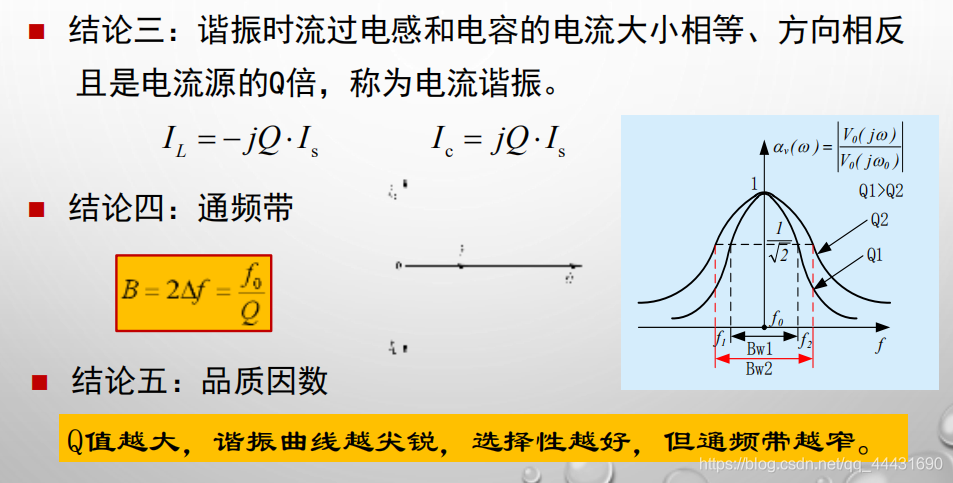

【 3. 电流、通频带、选择性】

在这里插入图片描述

【 4. 空载和有
