LC 谐振电路

LC电路是各种电子设备中的基本电子组件,尤其是在诸如调谐器,滤波器,混频器和振荡器之类的电路中使用的无线电设备中。在学习之前,我们复习一下电感和电容的原理。

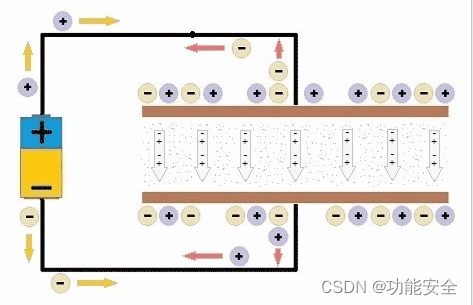

电容就是储存电荷的容器,最基本构成是如下图所示的一个平板电容器,电容器里面存储的是电场能。
在这里插入图片描述

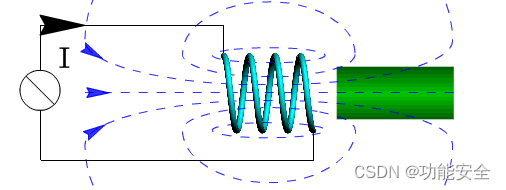

电感呢?就是由于电磁感应效应,在线圈中储存的感应磁场能。
在这里插入图片描述
电场能和磁场能LC电路里面就不老实了,开始互相转化起来,随着电荷的流动,一会儿由电容里面的电场能转变为了线圈里面的磁场能,一会儿又由线圈里面的磁场能转换为了电容里面的电场能,此赠彼减,玩的不亦乐乎。当磁场能和电场能达到一个平衡时,场能和磁场能的总和时刻保持不变,电源不必与电容或电感往返转换能量。但是由于LC电路中不可能存在完全理想无耗的电感和电容,那么,电磁能量就会在LC谐振回路中做阻尼振荡,这个阻尼值就是消耗在电阻上的电磁能量。所以在一个LC谐振回路中,电源只需要提供电阻所消耗的能量就可以了。
我们回到LC谐振回路的本质。根据电感和电容的连接方式,LC电路可分为LC并联谐振电路和LC串联谐振电路。

1、串联谐振电路

我们先来看一下LC串联谐振电路。电感和电容串联在一起,如下图所示。电容器和电感器两端的电压之和就是开路端子两端的总电压之和v = v L + v C。LC电路+ Ve

### 并联LC谐振电路的工作原理 并联LC谐振电路是一种典型的谐振电路,其核心特性在于当电感 \( L \) 和电容 \( C \) 的组合达到某一特定频率时会发生谐振现象。在这种状态下,电路表现出极高的阻抗特性[^1]。 具体来说,在谐振频率下,并联LC电路的总电流会显著减小,因为此时电感和电容之间的能量交换达到了平衡状态。这种高阻抗特性使得该电路非常适合应用于选频场景中,能够有效过滤掉不需要的频率成分而仅允许目标频率通过[^2]。 此外,并联LC谐振电路还具有一定的移相作用,这使其可以被用作移相网络的一部分来调整信号相位关系。 ### 并联LC谐振电路的应用领域 #### 1. **选频功能** LC并联谐振电路广泛应用于无线通信系统中的滤波器设计。它可以通过调节参数实现对指定频率的选择性增强效果,从而提高系统的灵敏度与稳定性[^3]。 #### 2. **高频振荡源构建** 利用LC并联回路可构成稳定的高频振荡器,这类装置常见于广播发射机以及雷达探测等领域之中。 #### 3. **射频匹配网络** 在现代电子产品特别是射频前端部分的设计过程中,经常需要用到精确控制输入输出阻抗的技术手段;这时便可通过合理配置LC元件形成相应的匹配结构以满足实际需求。 ```matlab % MATLAB仿真代码示例:绘制LC并联谐振曲线 f = linspace(0, 1e6); % 频率范围设定 (Hz) L = 100e-6; % 电感值 H C = 10e-9; % 电容值 F Z_L = j * 2*pi*f*L; Z_C = 1 ./ (j * 2*pi*f*C); Z_total = Z_L + Z_C; figure; plot(f/1e3, abs(Z_total), 'LineWidth', 1.5); xlabel('Frequency (kHz)'); ylabel('|Impedance| (\Omega)'); title('Parallel LC Resonant Circuit Impedance vs Frequency'); grid on; ``` 上述MATLAB脚本可用于模拟分析不同条件下LC并联谐振特性的变化情况,有助于深入理解理论知识的实际表现形式。 ---
