一、基本绘图命令

1、plot绘图命令

①plot命令的几种不同格式

plot(X,Y)
plot(X,Y,LineSpec)
plot(X1,Y1,……,Xn,Yn)
plot(X,Y,LineSpec1,...,Xn,Yn,LineSpecn)

plot(Y)
plot(Y,LineSpec)

plot(___,Name,Value)
plot(ax,___)

h=plot(___)

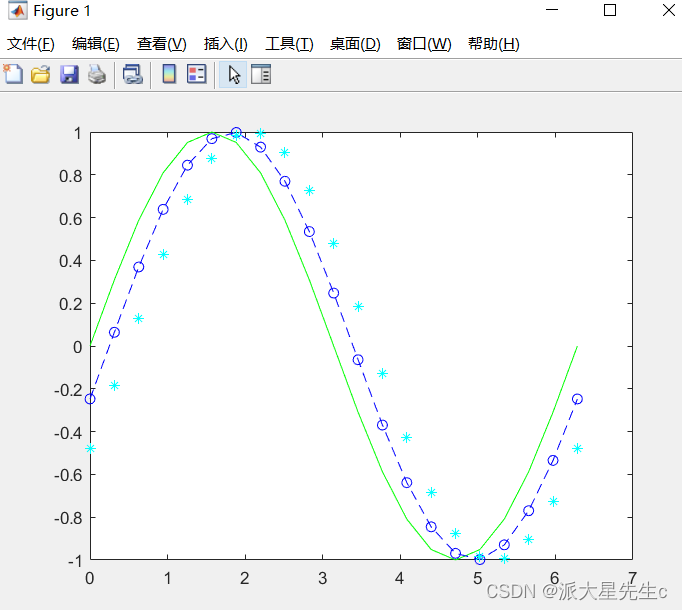

x=0:pi/10:2*pi;
y1=sin(x);
y2=sin(x-0.25);
y3=sin(x-0.5);
figure
plot(x,y1,'g',x,y2,'b--o',x,y3,'c*');

//命令行执行

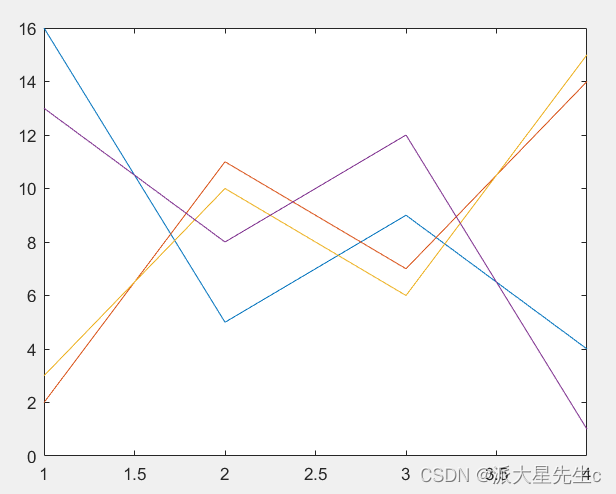

Y=magic(4)
figure
plot(Y)

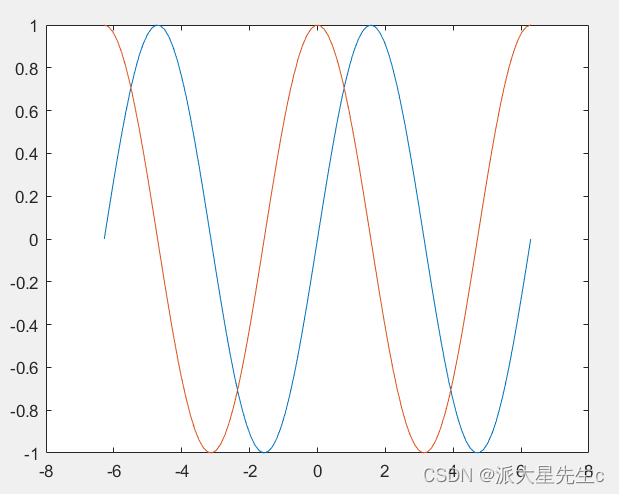

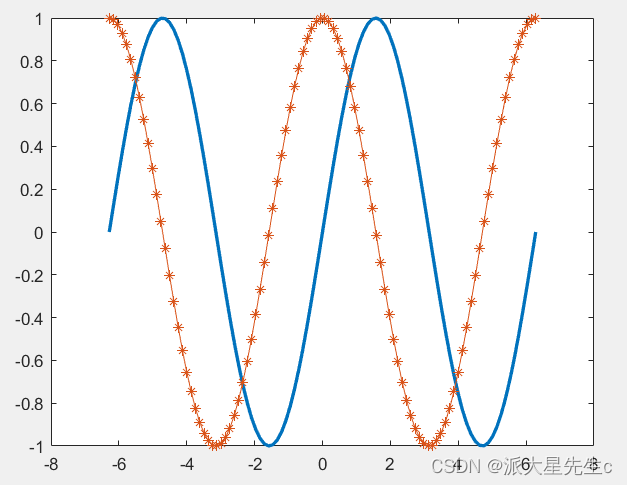

x=linspace(-2*pi,2*pi);
y1=sin(x);
y2=cos(x);
p=plot(x,y1,x,y2);
p(1).LineWidth=2;
p(2).Marker='*';

②基本线形、标记和颜色

线型	说明	线型	说明
-	实线（默认）	：	点线
--	虚线	-.	点划线

颜色	说明
y	黄
m	品红
c	青蓝
r	红
g	绿
b	蓝
w	白
k	黑

标记	说明	标记	说明
o	圆圈	d	菱形
+	加号	^	上三角
*	星号	∇	下三角
.	点	>	右三角
x	叉号	<	左三角
s	方形	h	六角形
p	五角形

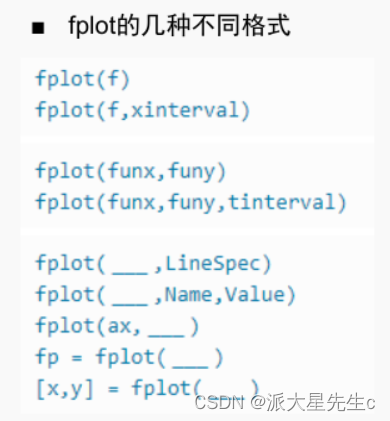

2、fplot绘图命令

--专门用于绘制一元函数的命令

--自适应地指导数据点的选取

--图像比plot的更加光滑准确

3、ezplot绘图命令

--专门用于符号函数的绘图命令

--功能可以由fplot代替（不推荐使用）

4、subplot绘图命令

--在同一图形窗口中分割出所需要的几个窗口

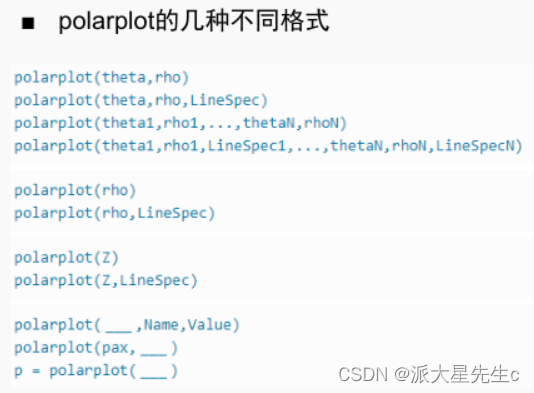

5、polarplot绘图命令

--极坐标系下的绘图命令

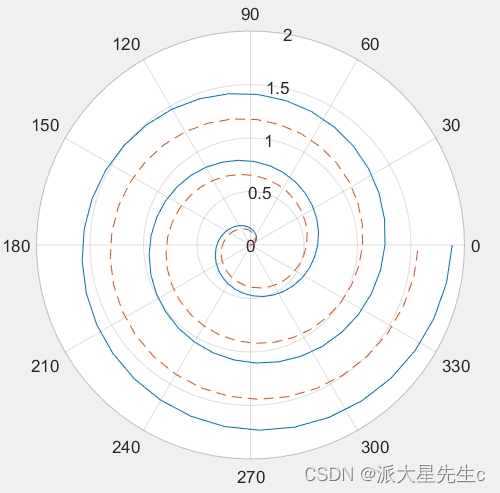

theta = linspace(0,6*pi);
rho = theta/10;
polarplot(theta,rho)

rho2=theta/12;
hold on
polarplot(theta,rho2,'--')
hold off

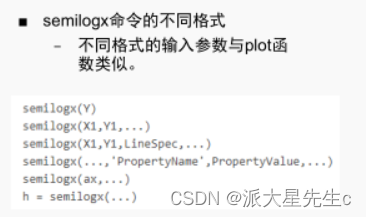

6、semilog绘图命令

--半对数坐标 //loglog为双对数坐标系下的绘图命令

--semilogx用来绘制x轴为对数坐标，y轴为线性坐标的曲线

--对数为以10为底的常用对象

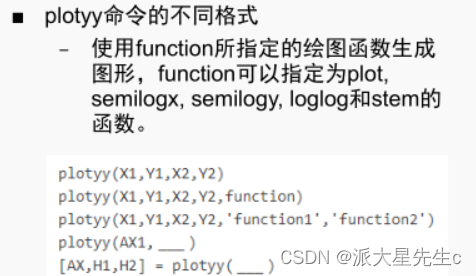

7、plotyy绘图命令

在同一幅图上所表示的两条曲线纵坐标值不在同一范围内时，可以使用双y坐标轴

二、图形窗口

1、图形窗口的相关命令和作用

相关命令	作用
figure	使用默认属性值创建一个新的图窗窗口
set	设定图形窗口的属性值
get	查询图形窗口的属性值
close	关闭图形窗口
clf	清空当前图形窗口

2、图形注释

注释	作用
fill(x,y,'color')	-用指定的颜色填充数据(x,y)所构成的多边形 -可以指定多个二维填充区 -后面添加图形的属性名称和值
title('string')	-为图形添加标题 -后面添加图形的属性名称和值
xlabel('string')	-为x轴添加注标 -后面添加图形的属性名称和值
text(x,y,'string')	-在指定位置显示字符串 -后面添加图形的属性名称和值
gtext('string')	-用鼠标在图形的任意位置进行标注 -后面添加图形的属性名称和值

3、其余图形标注

①grid（网格线）

grid on：为当前坐标区添加主网格线。
grid off：删除当前坐标区所有网格线。
grid：切换主网格线可见性。
grid minor：切换次网格线的可见性。
-次网格线出现在刻度线之间。
-并非所有类型的图都支持次网格线。
gird(target,_ )：对target指定的坐标区设置网格线。

②bar（条形图）

二维条形图
bar：竖直条形图。
barh：水平条形图。
三维条形图
bar3：竖直条形图。
bar3h：水平条形图。

四个函数调用格式类似。
bar(y)创建一个条形图，y中的每个元素对应一个条形。如果y是m×n的矩阵，则bar创建m组每组包含n个条形。
bar(x,y)在横坐标x所指定的位置绘制y，要求x为严格单调增的向量。
bar( _,width)设置条形的相对宽度width.
bar( _,style)指定条形组的样式style.
bar( _,color)设置条形的颜色。
b=bar( _ )返回一个或多个Bar对象，之后可以用b来设置条形的属性
可以在后面添加属性名称和值。

③area（区域图）

area(x)与plot(x)一样，但将曲线下方区域填充颜色。
area(x,y)与plot(x,y)一样，但将曲线下方区域填充颜色。
area(x,Y)：矩阵Y的第一行对向量x绘图，然后依次是下一行与前面所有行值的和对向量x的绘图，每个区域各有颜色。
area( _,basevalue)指定区域填充的基值，默认为0.
ar=area( _ )返回一个或多个Area对象，接下来可以通过ar改变属性值。
可以在后面添加属性名称和值。

④pie（饼图）

pie：二维饼图
pie(x)使用x中的数据绘制饼图。
pie(x,explode)将扇区从饼图偏移一定位置。
pie(x,label)指定扇区的文本标签。
p=pie( _ )返回一个由补片和文本图形对象组成的向量。
pie3：三维饼图

⑤errorbary（含误差条的线图）

errorbar(y,err)创建y中数据的线图，并在每个数据点绘制一个垂直误差条，err中的值确定数
据点上方和下方的每个误差条的长度。总误差条的长度是err值的两倍。
errorbar(x,y,err)横坐标是x.
errorbar(x,y,neg,pos)neg确定数据点下方误差条的长度，pos确定数据点上方误差条的长度。
errorbar( _,ornt)设置误差条的方向，horizontal为水平，vertical为竖直（默认值），both为水平和竖直。
可以在后面添加线性、标记、颜色或属性名称和值。
e=errorbar( _ )返回一个Errorbar对象，之后可以用e修改其属性。
