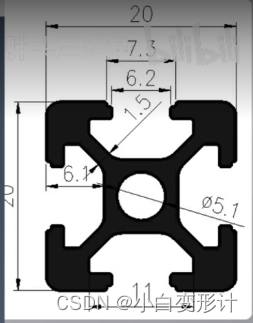

solidworks——铝型材画法

目录

solidworks常用快捷键

第一步创建工程

第二步草图绘制

第三步拉伸

---

solidworks常用快捷键

文件菜单项目

• 新建文件：Ctrl+N
• 打开文件：Ctrl+O
• 保存文件：Ctrl+S
• 撤销：Ctrl+Z
• 恢复：Ctrl+Y(即反撤销，不是每种情况下都可以，可以试一试)
• 剪切：Ctrl+X
• 复制：Ctrl+C（或按住Ctrl移动草图实体）
• 粘贴：Ctrl+V
• 删除：Delete
• 查找替换：Ctrl+F
• 重建模型：Ctrl+B
• 重新绘制：Ctrl+R
• 插入直线：L

视图定向

• 上一视图：Ctrl+Shift+Z
• 前视：Ctrl+1
• 后视：Ctrl+2
• 左视：Ctrl+3
• 右视：Ctrl+4
• 上视：Ctrl+5
• 下视：Ctrl+6
• 等轴测：Ctrl+7
• 正视于：Ctrl+8

滚轮的快捷键

• 平移：按住Ctrl键并使用鼠标中键拖动。（在激活的工程图中，不需按住Ctrl键）。
• 旋转零件或装配体：使用鼠标中间按键来拖动。
• 缩放所有类型的文件：鼠标滚轮

第一步创建工程

• 创建快捷键：Ctrl+n

第二步草图绘制

• 选择基准面
• 画出构造线：L画线快捷键 、并选择无限长度、构造线、并观察参数确定构造线（ESC退出命令）
• 画图：画线并通过智能尺寸确定线的位置，画八分之一并通过镜像得出全图
• 注：此处不能退出草图，需拉伸完后再退出草图

第三步拉伸

步骤：特征 —— 拉伸凸台——给定深度——拉伸完成
