Quartus 入门 —— Nios II

Quartus 入门 —— Nios II

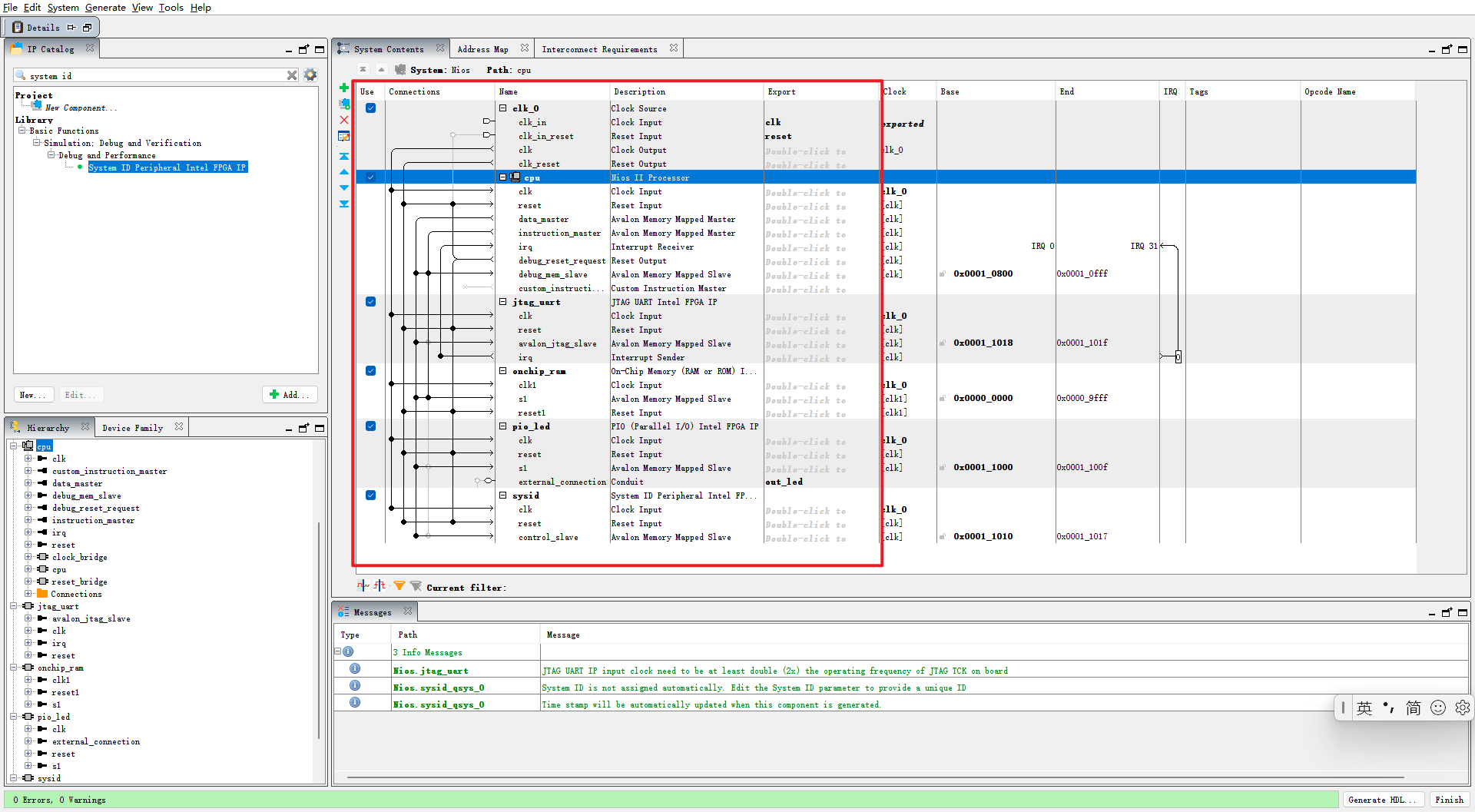

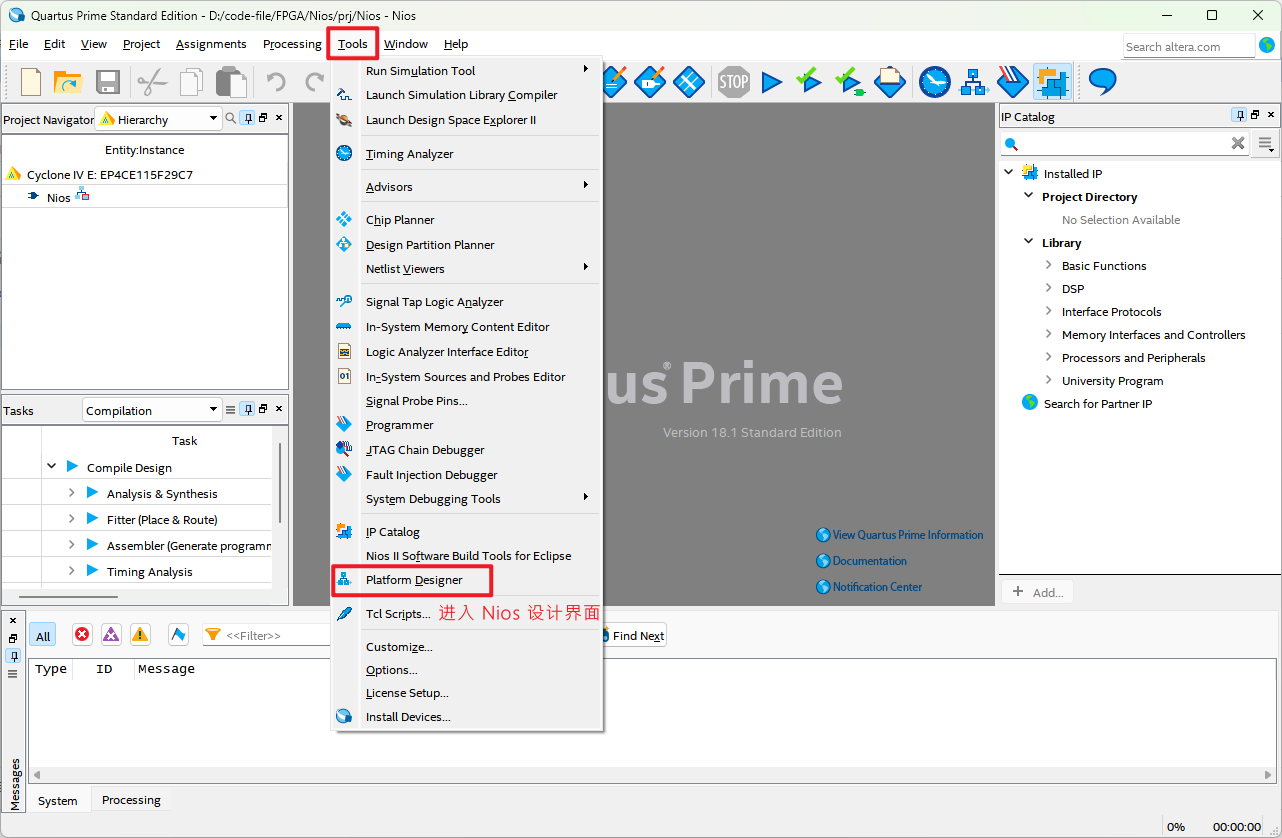

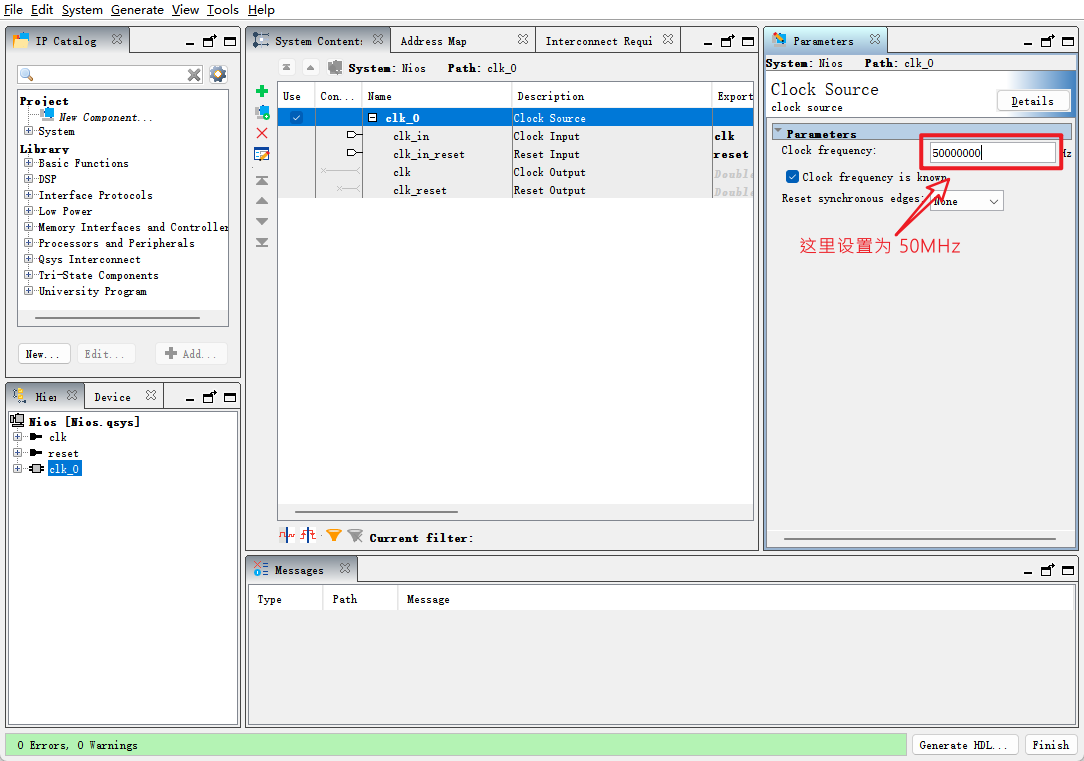

Qsys 系统设计

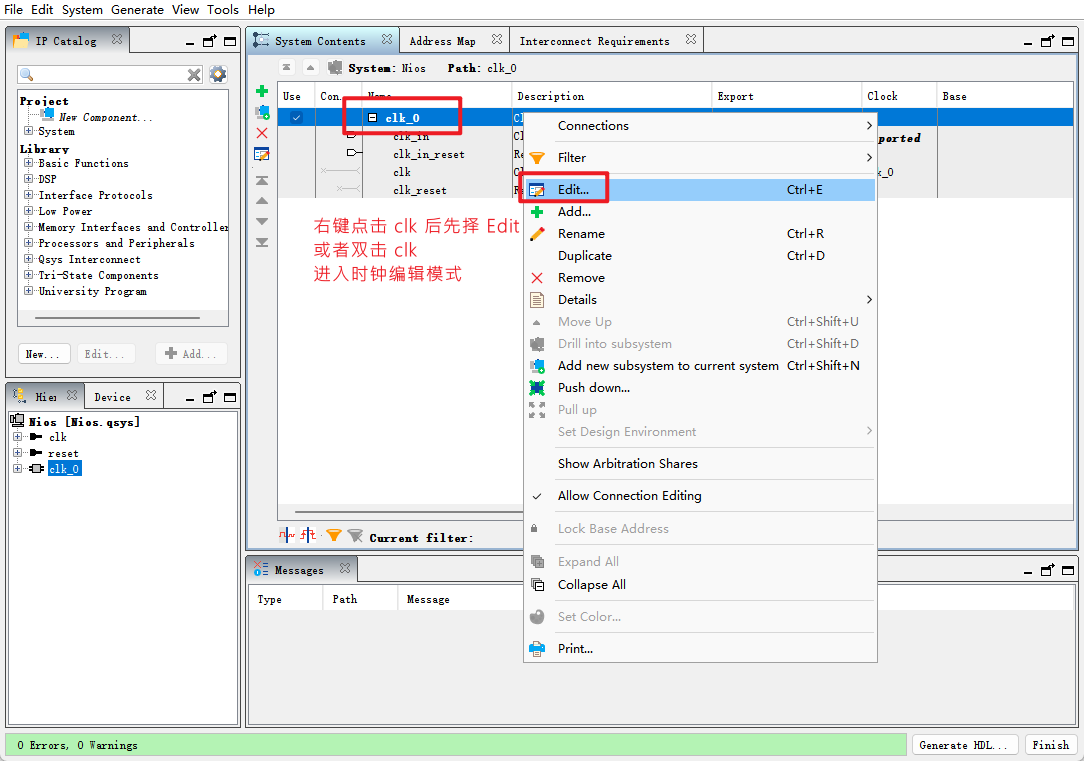

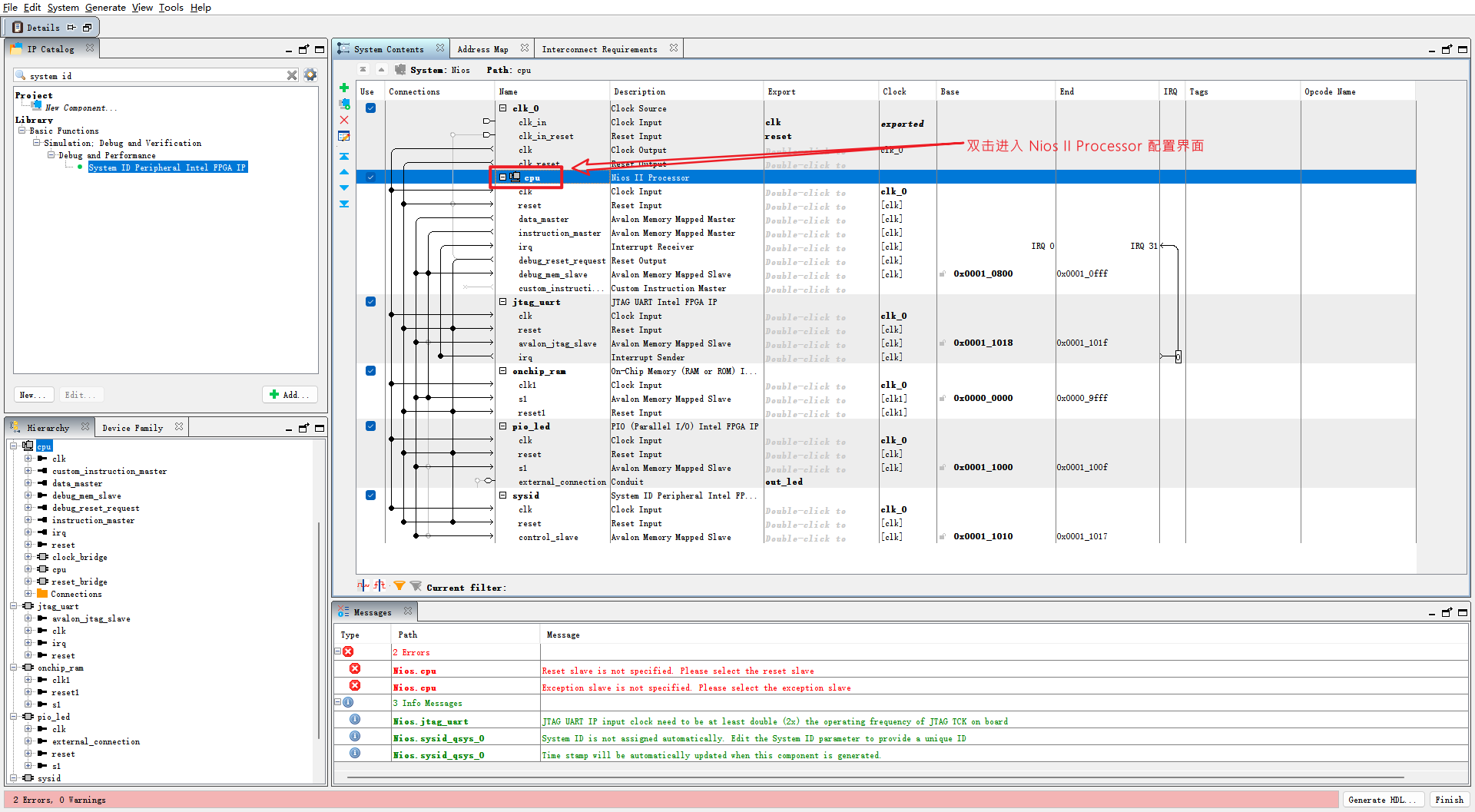

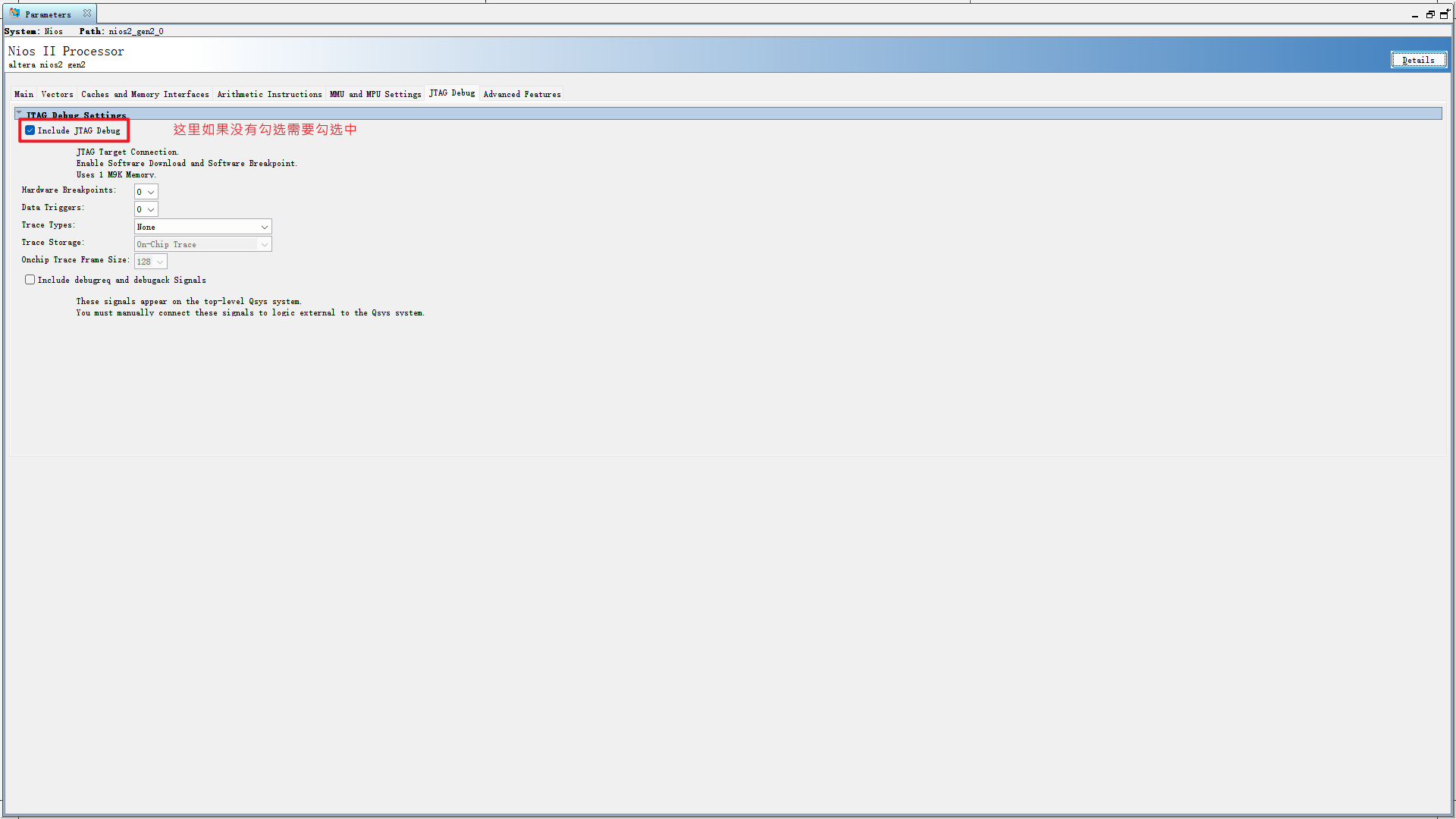

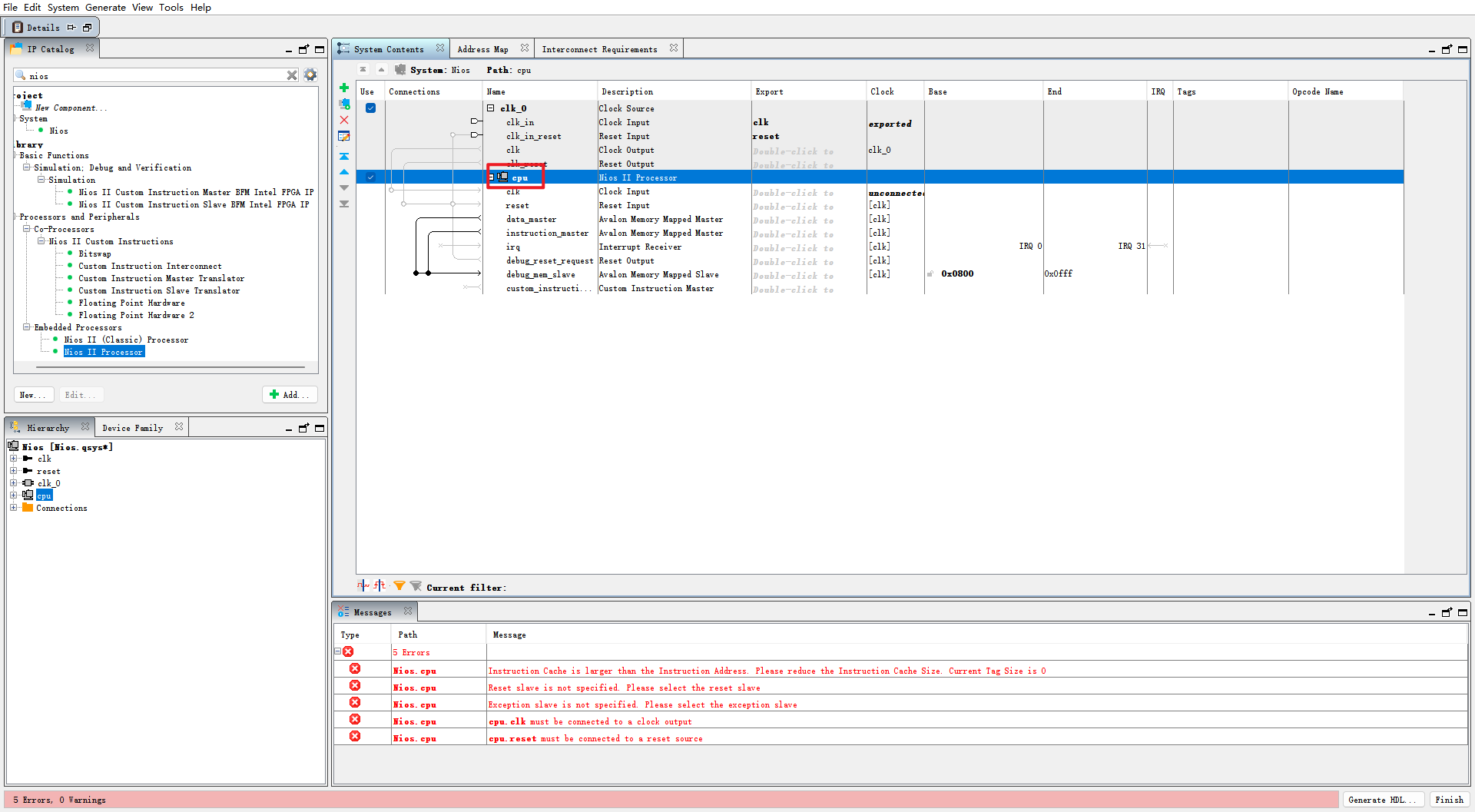

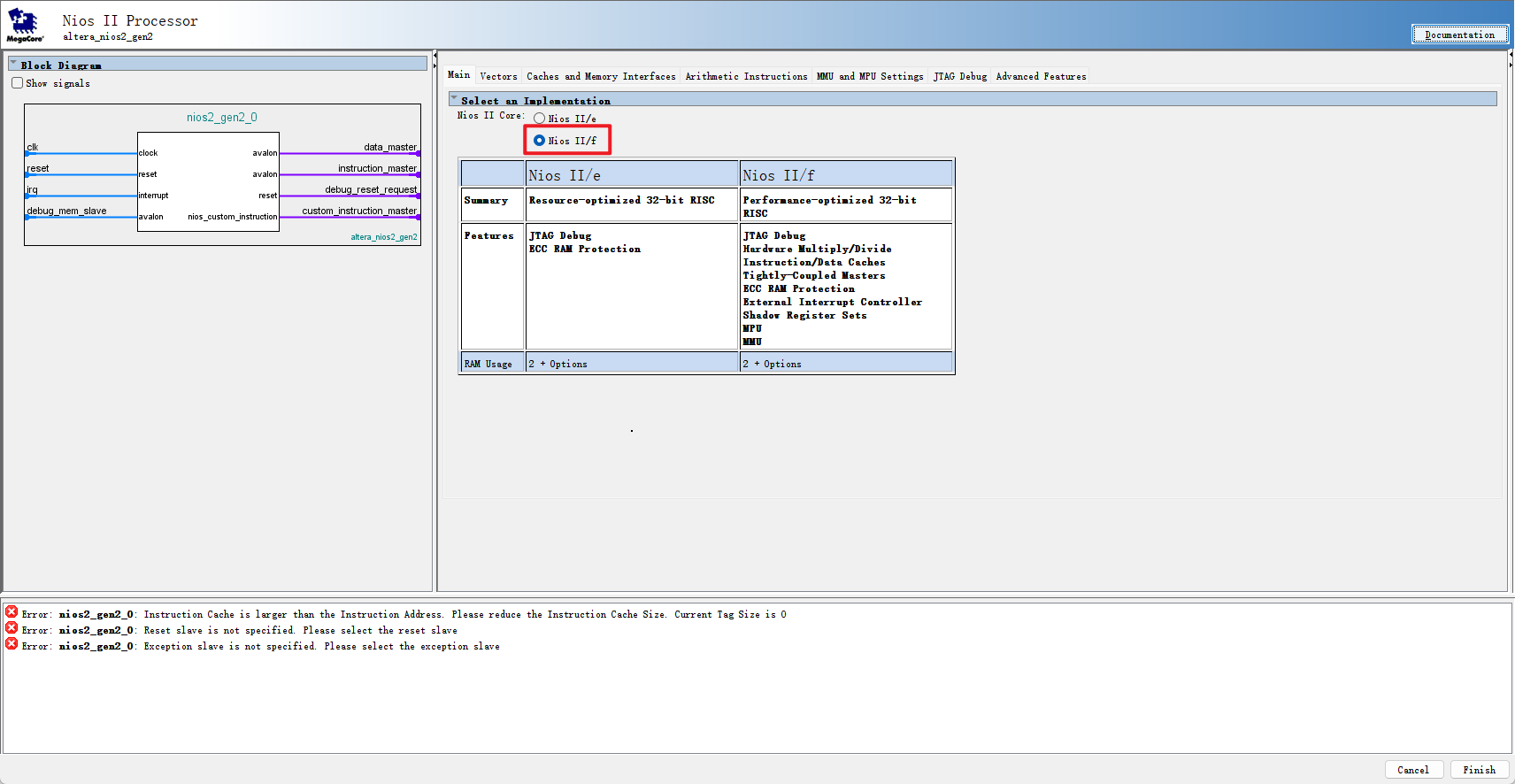

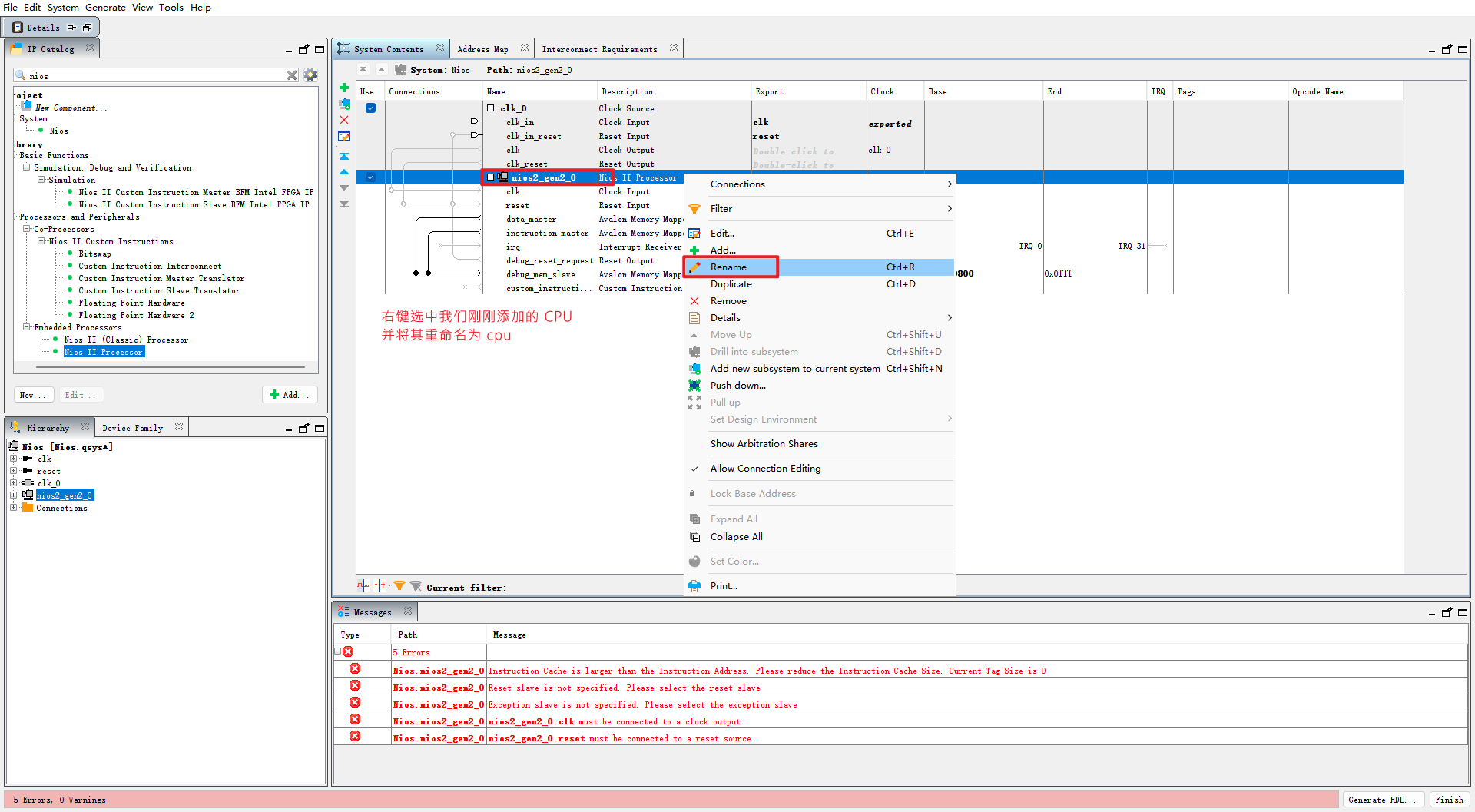

添加 Nios II

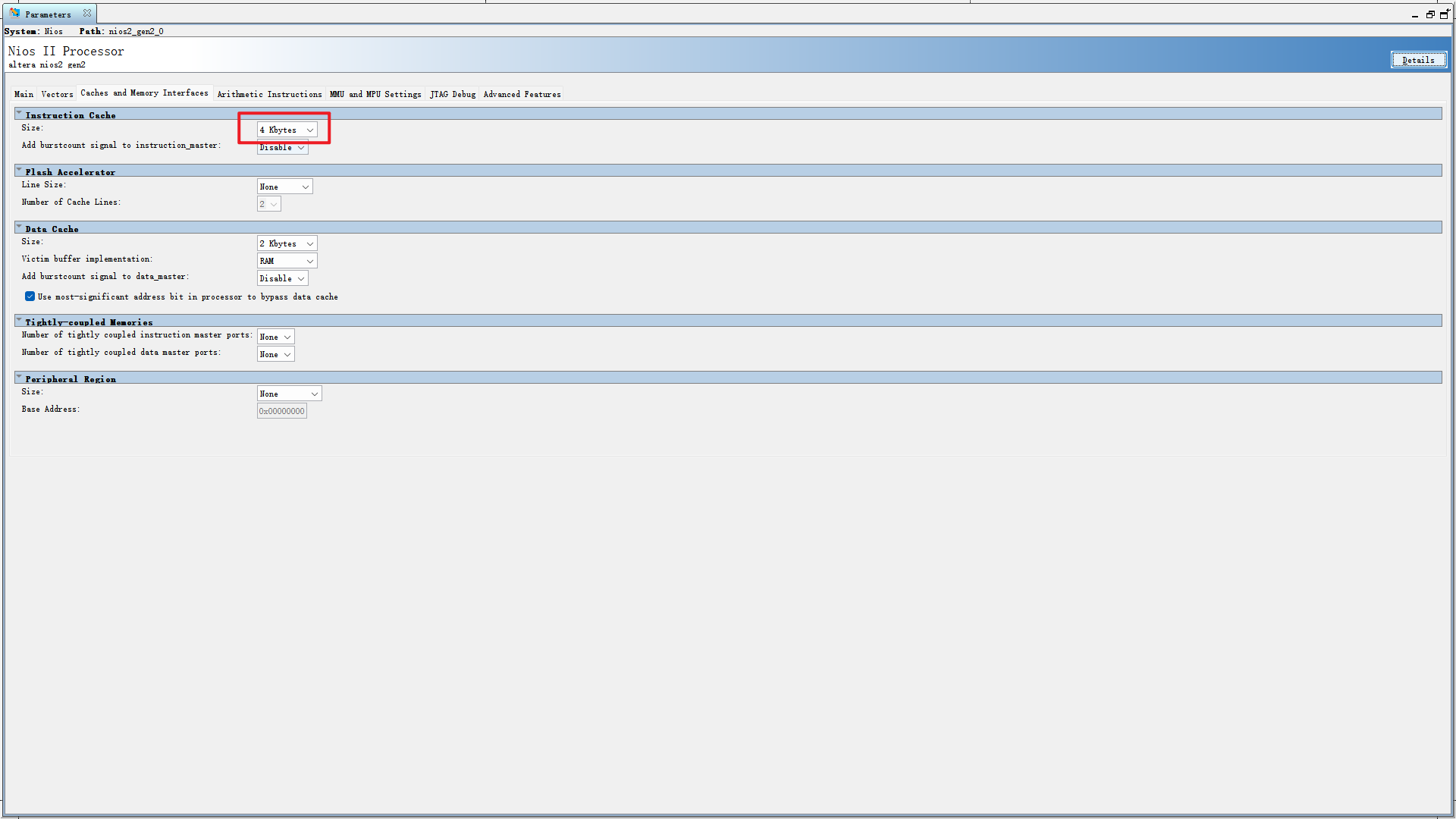

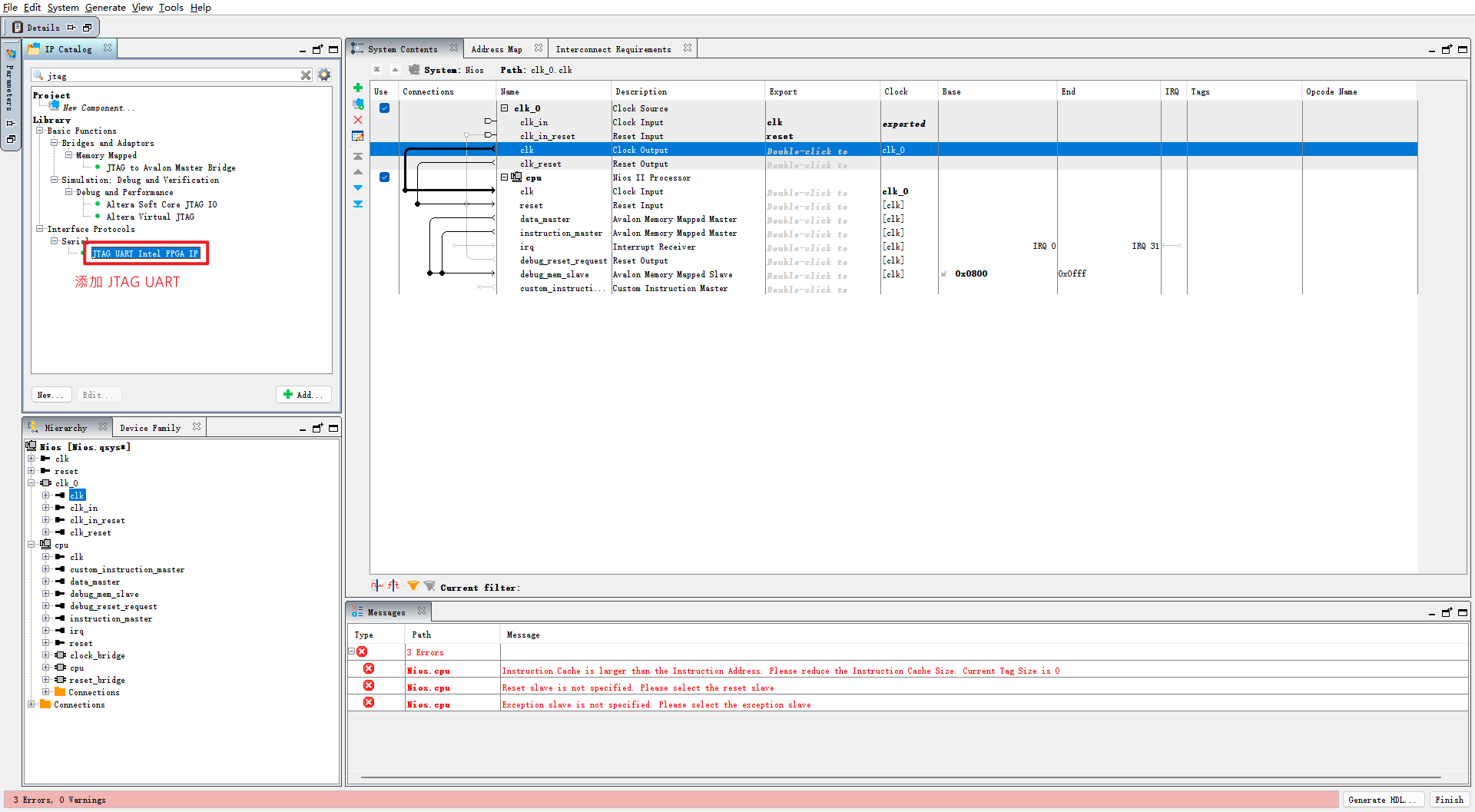

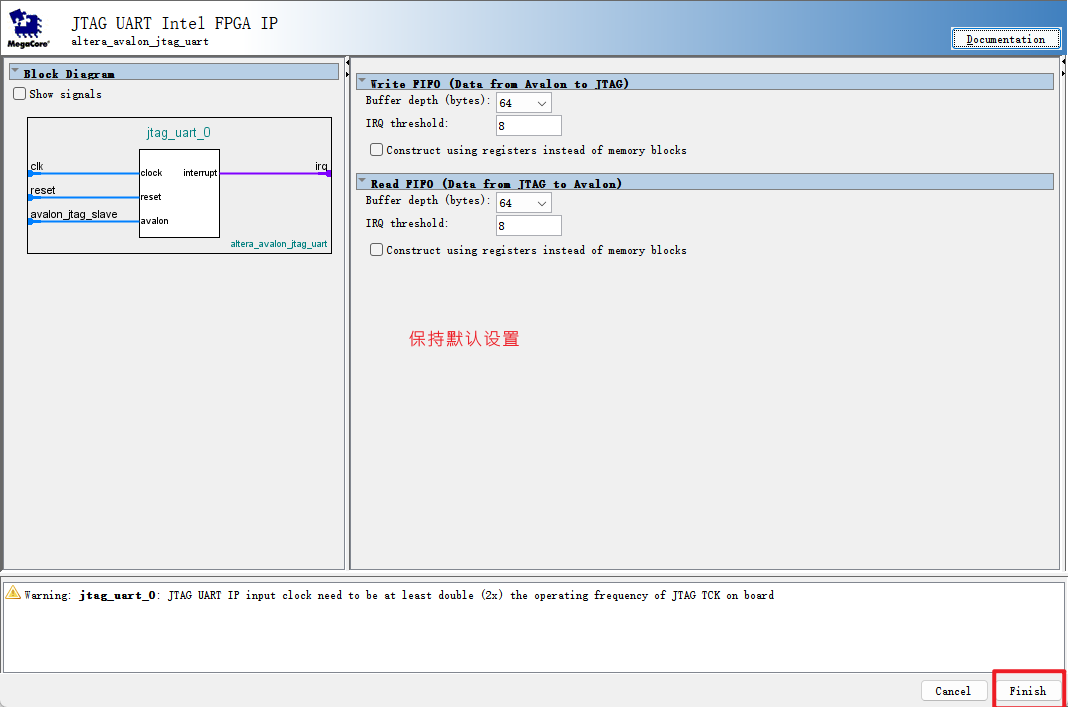

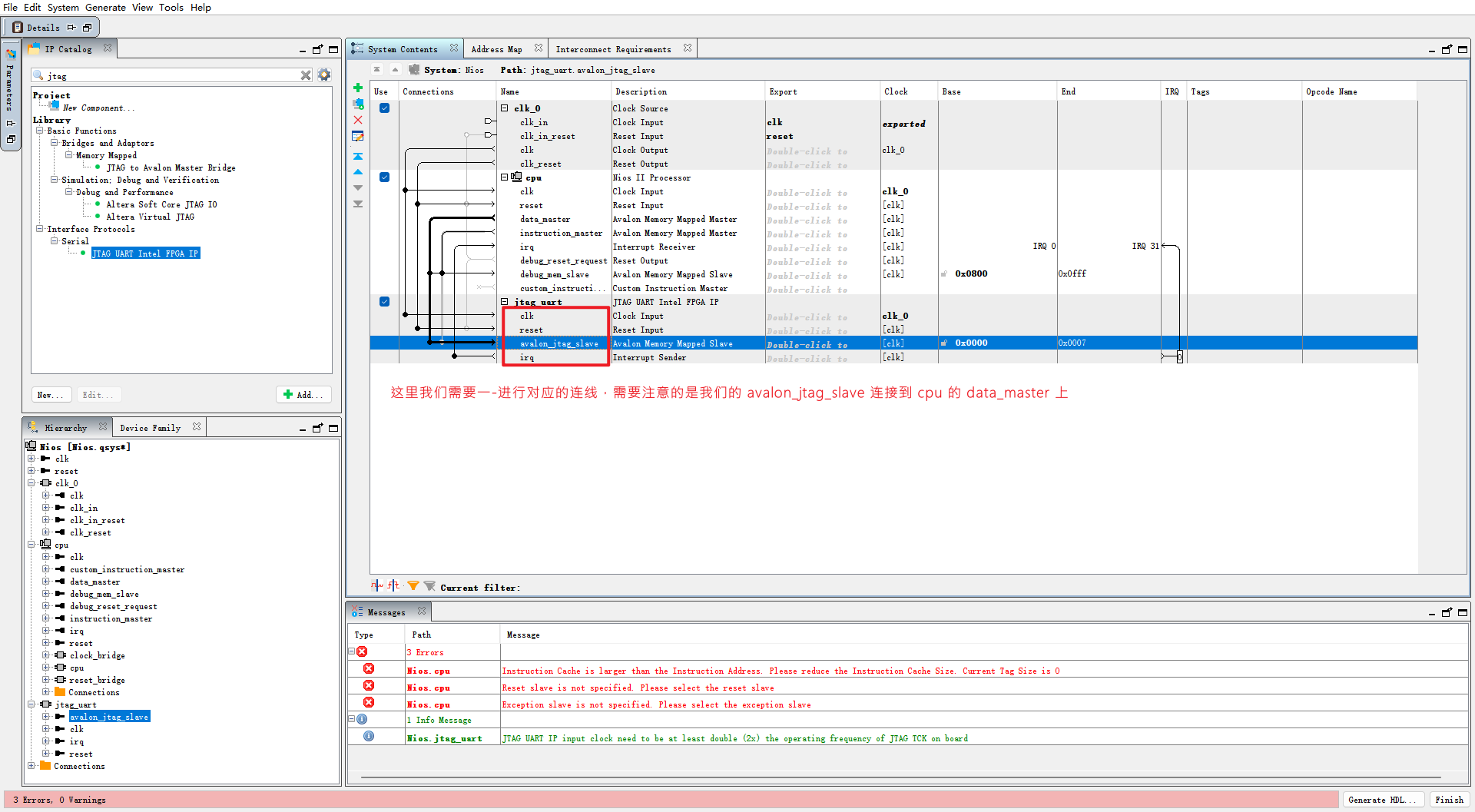

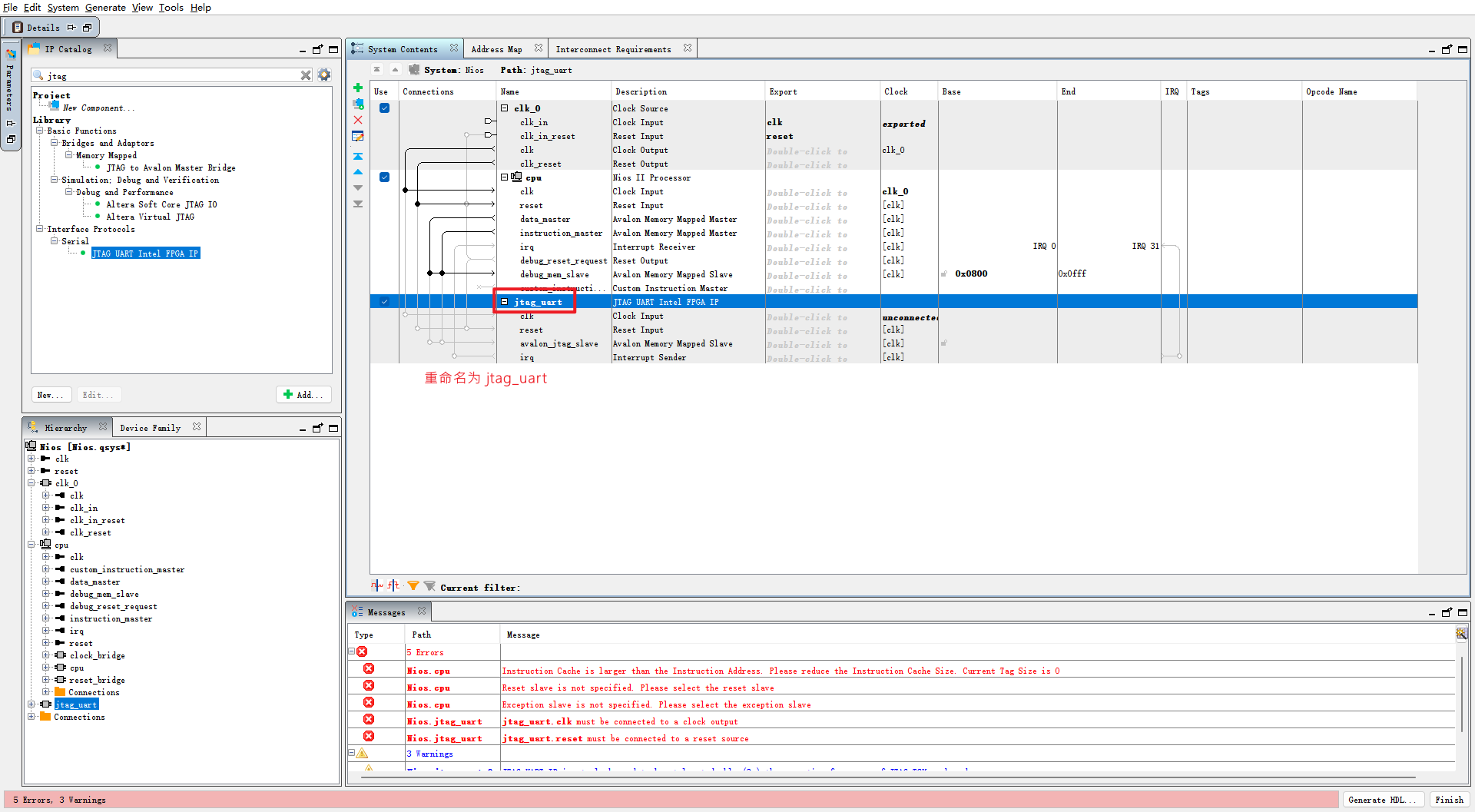

添加 JTAG

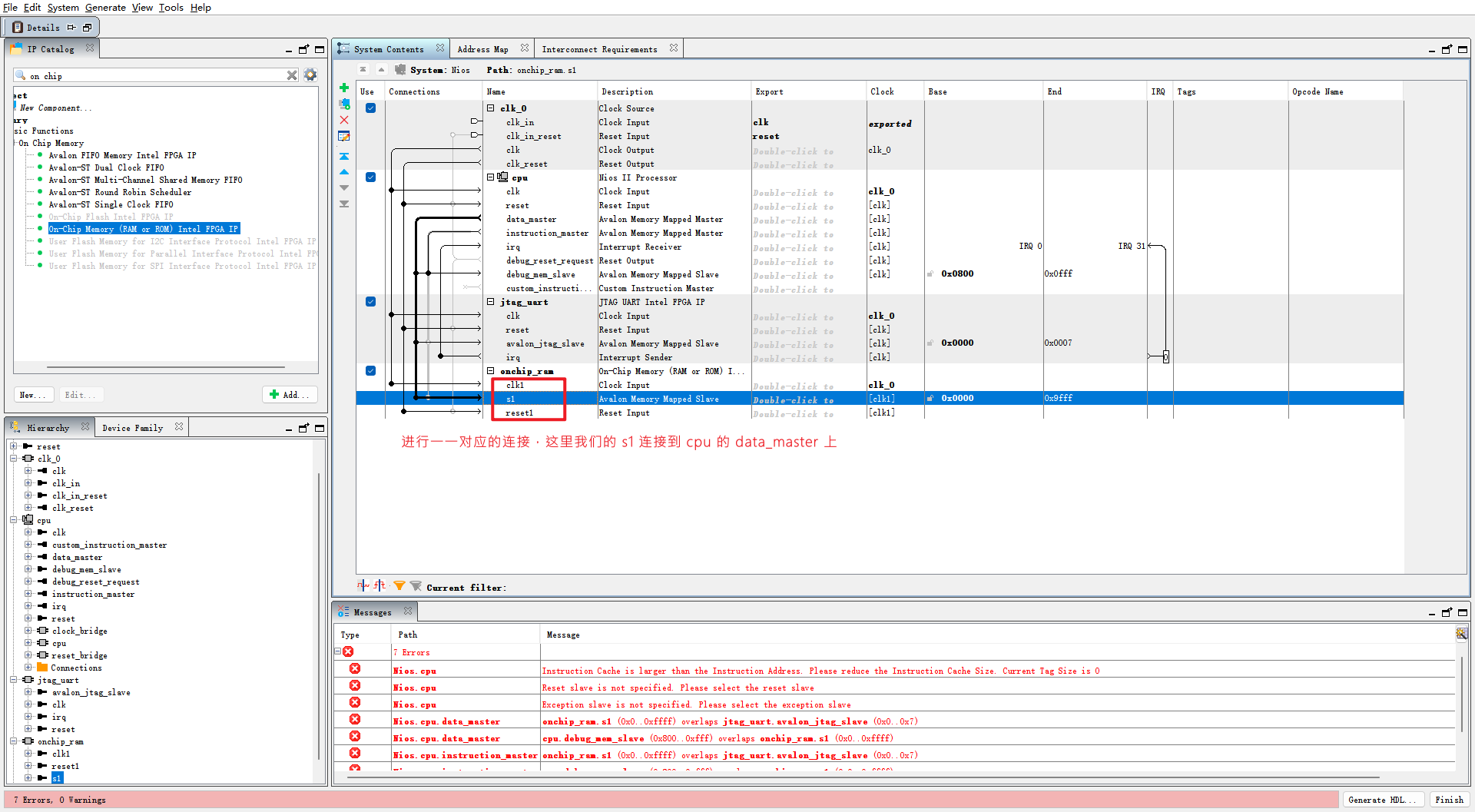

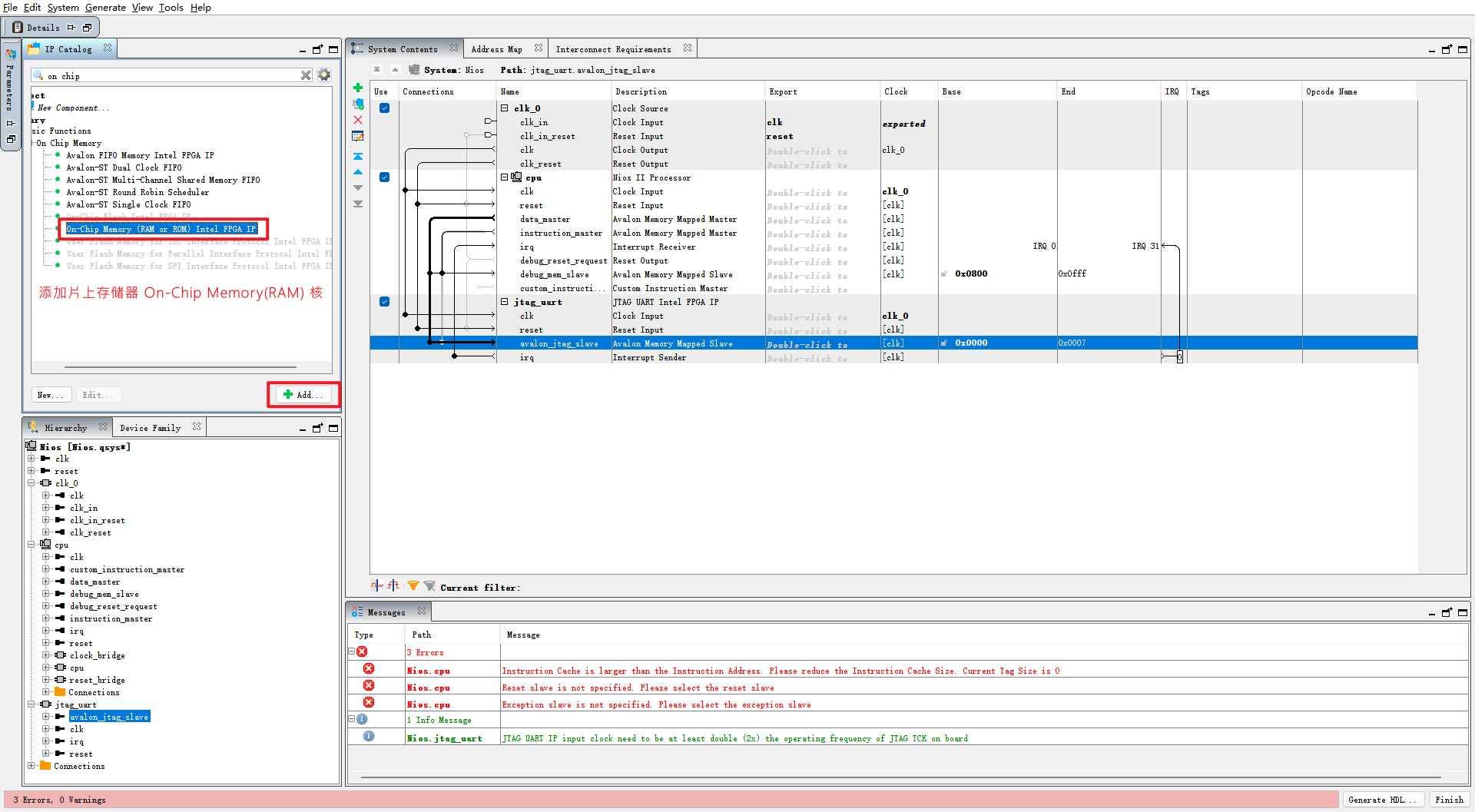

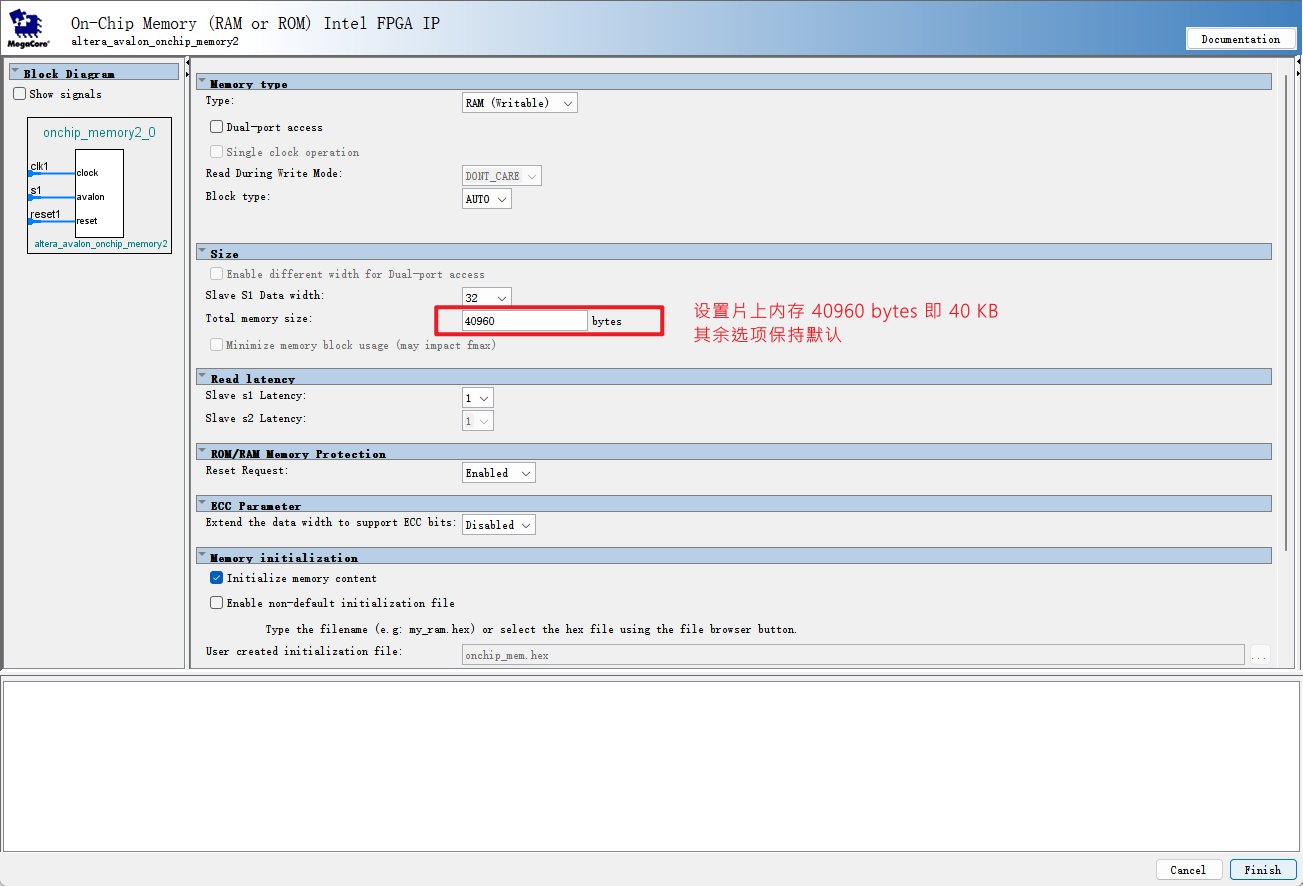

添加 RAM 核

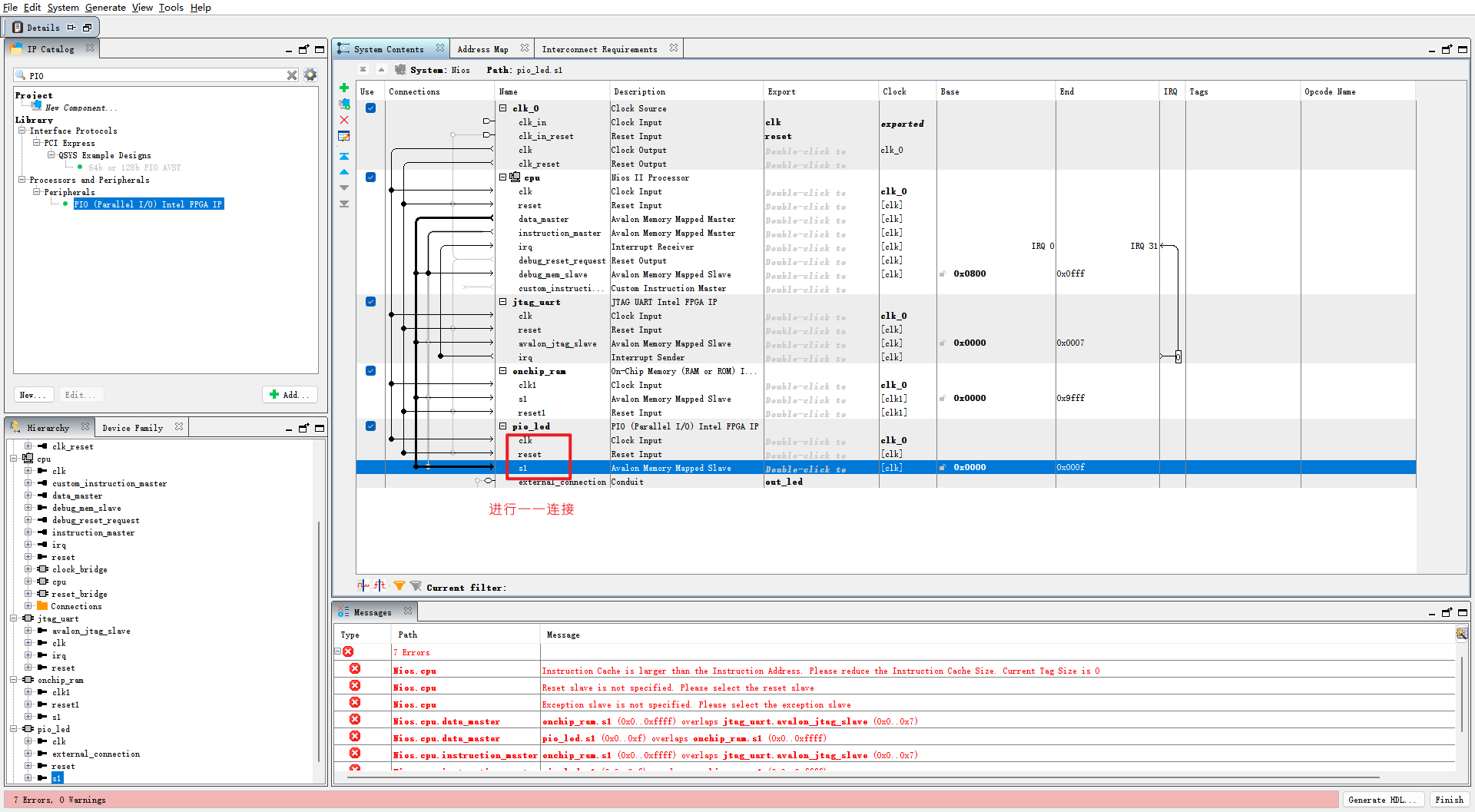

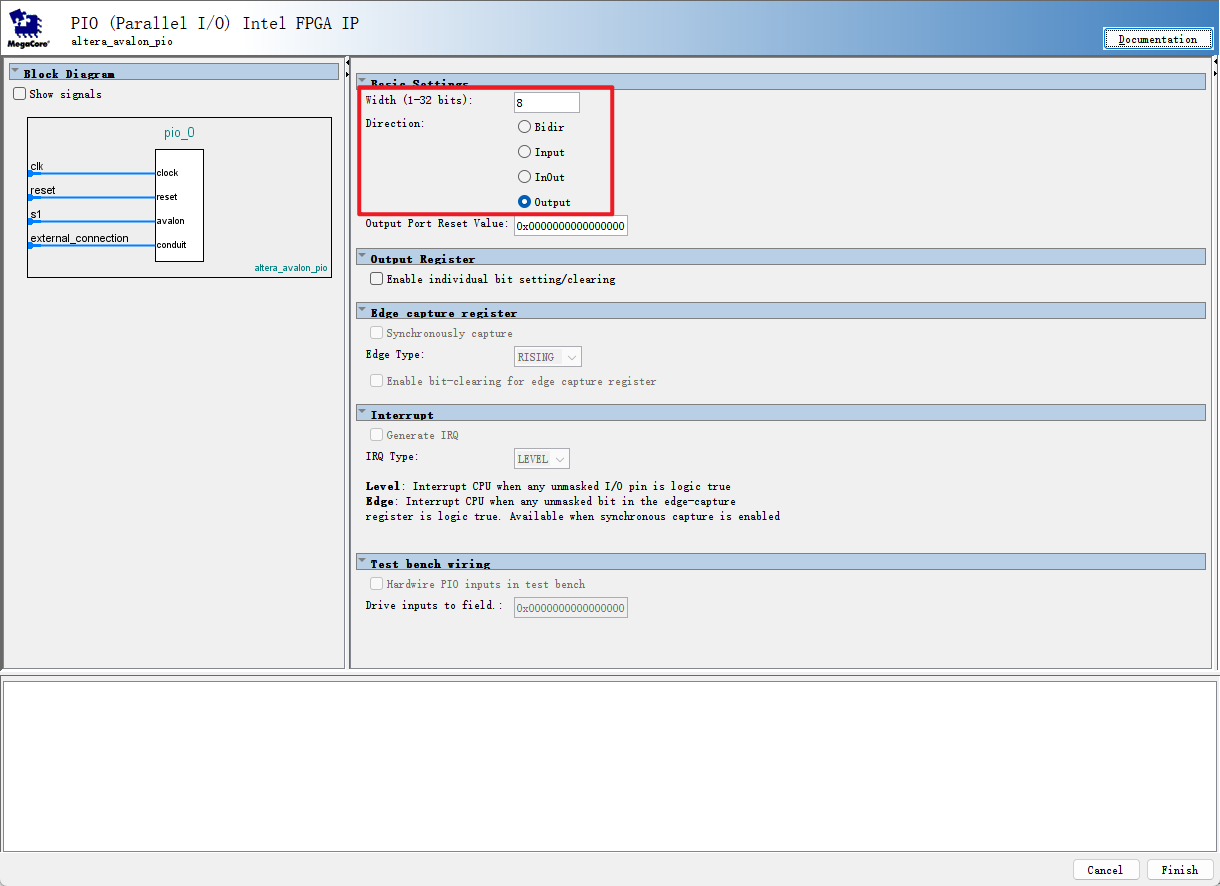

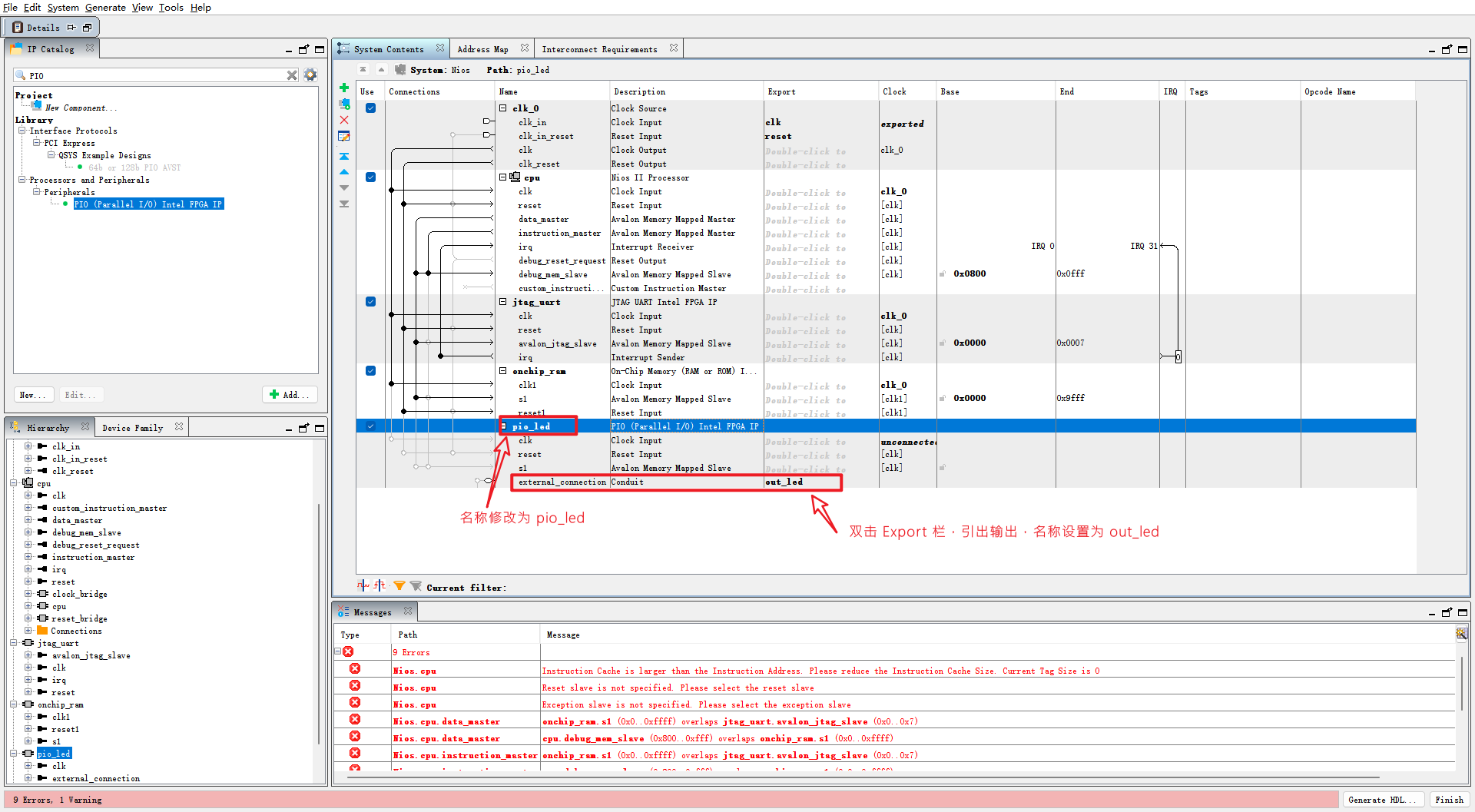

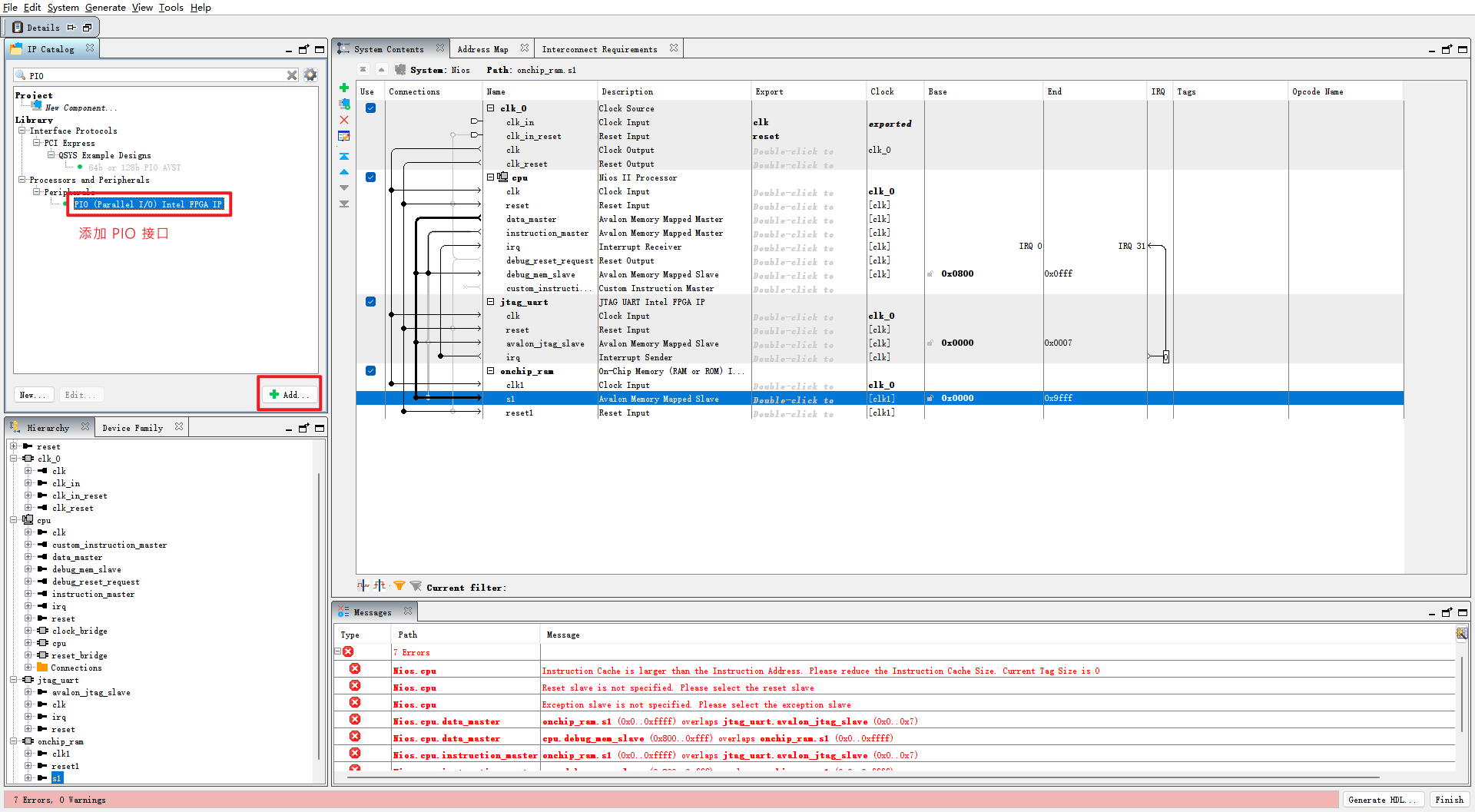

添加 PIO 接口

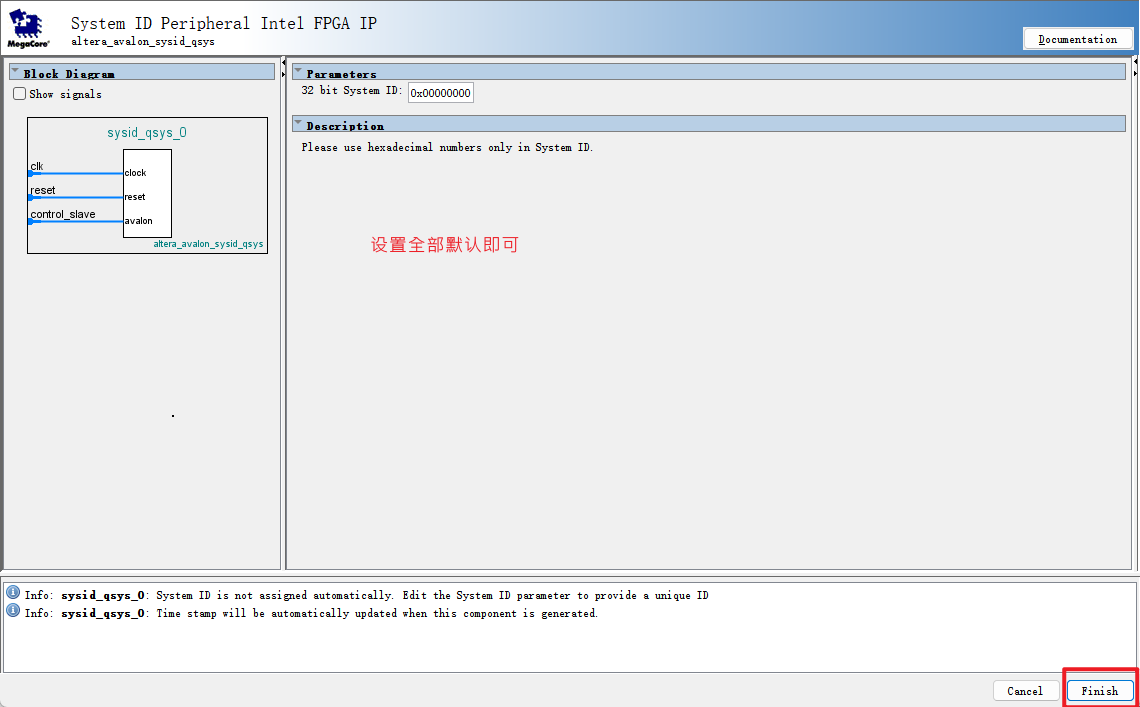

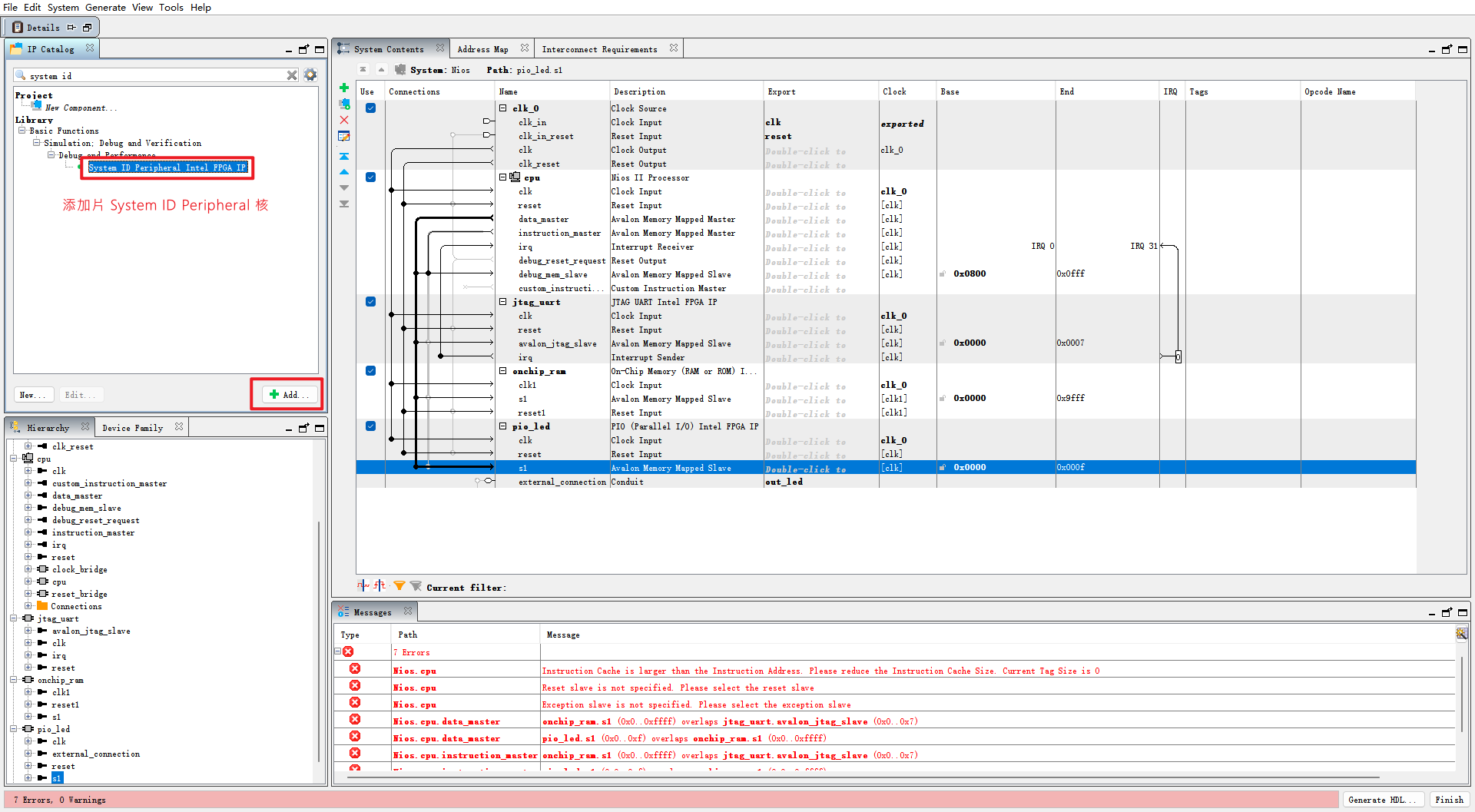

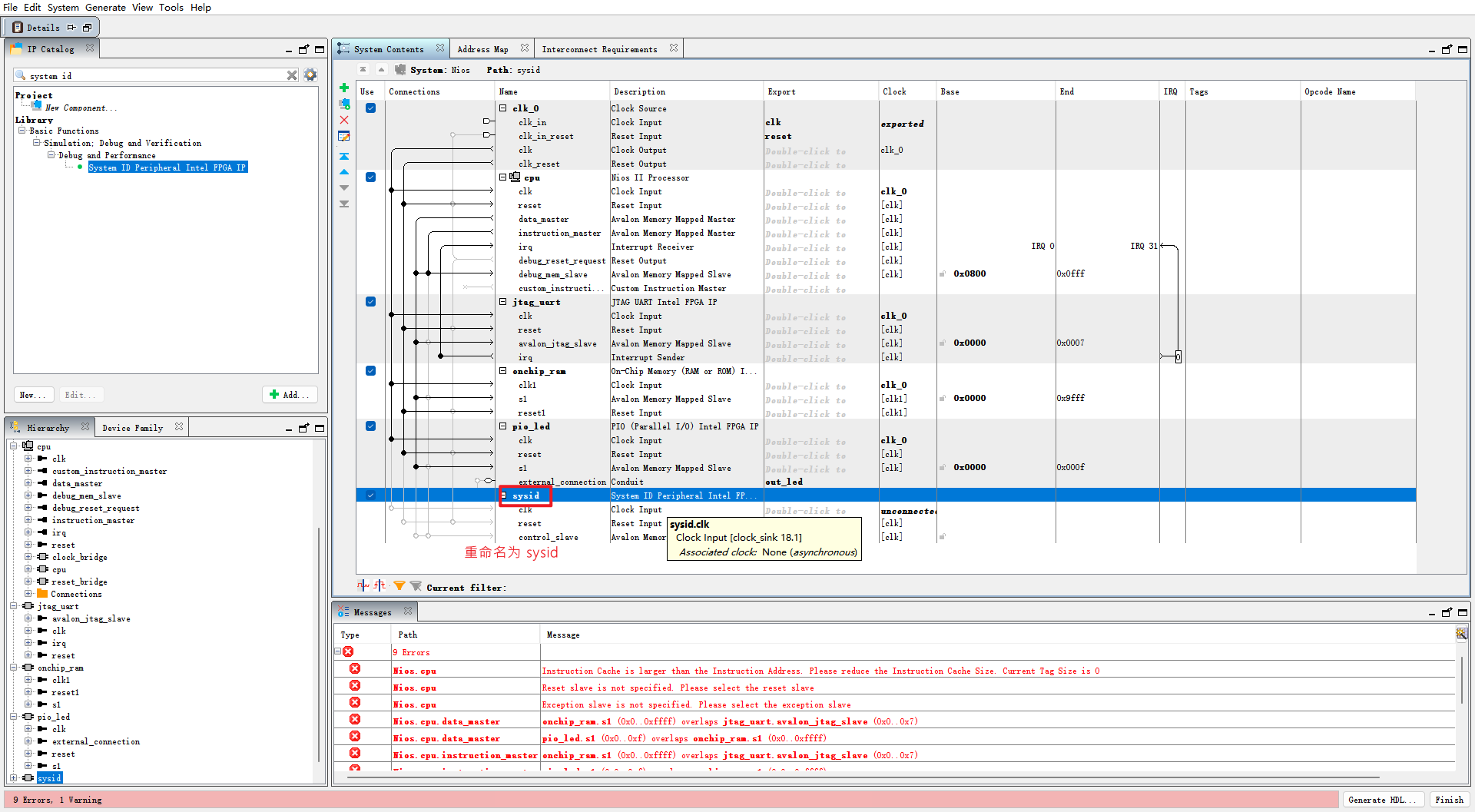

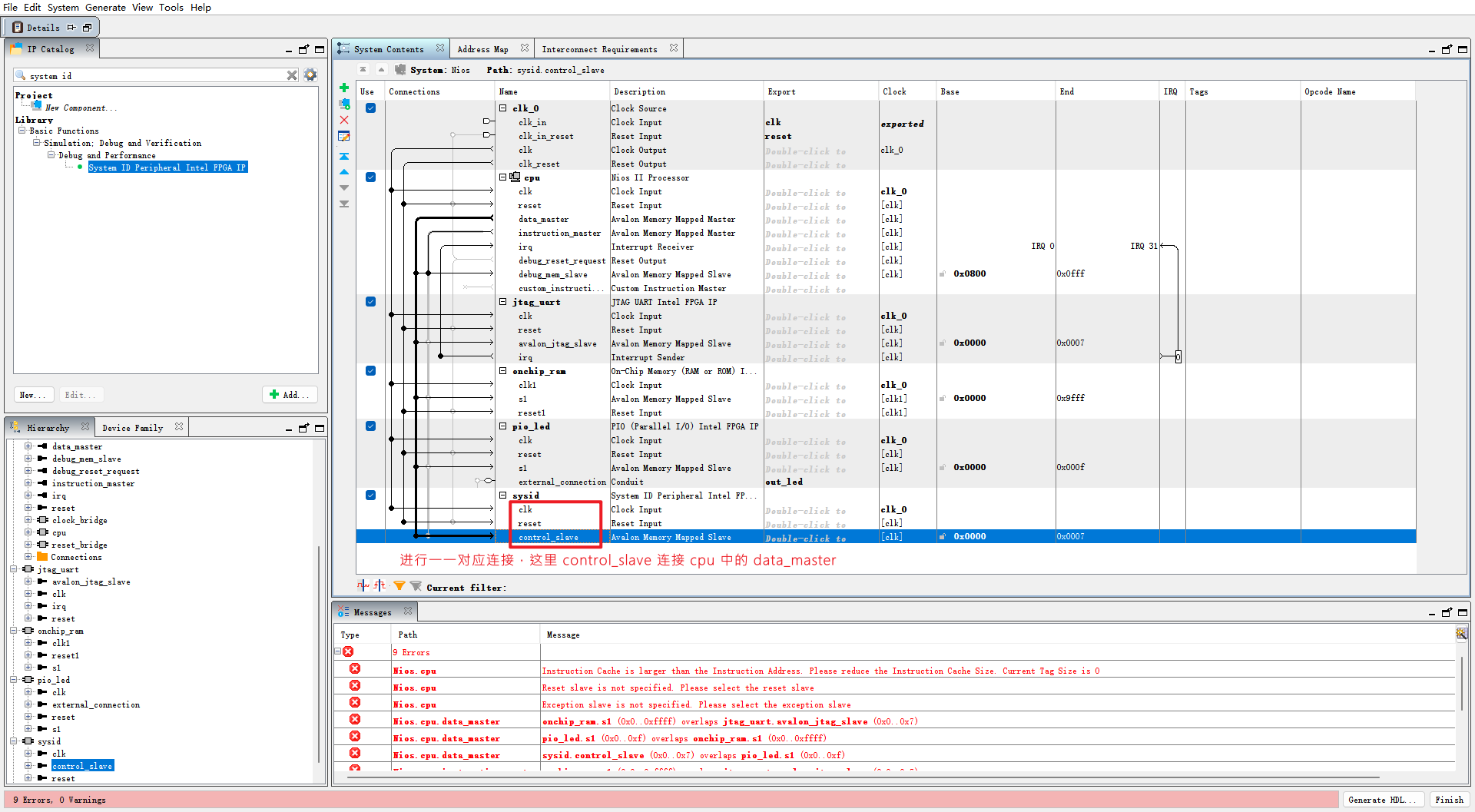

添加 System ID Peripheral 核

完成 Qsys 设计的后续工作

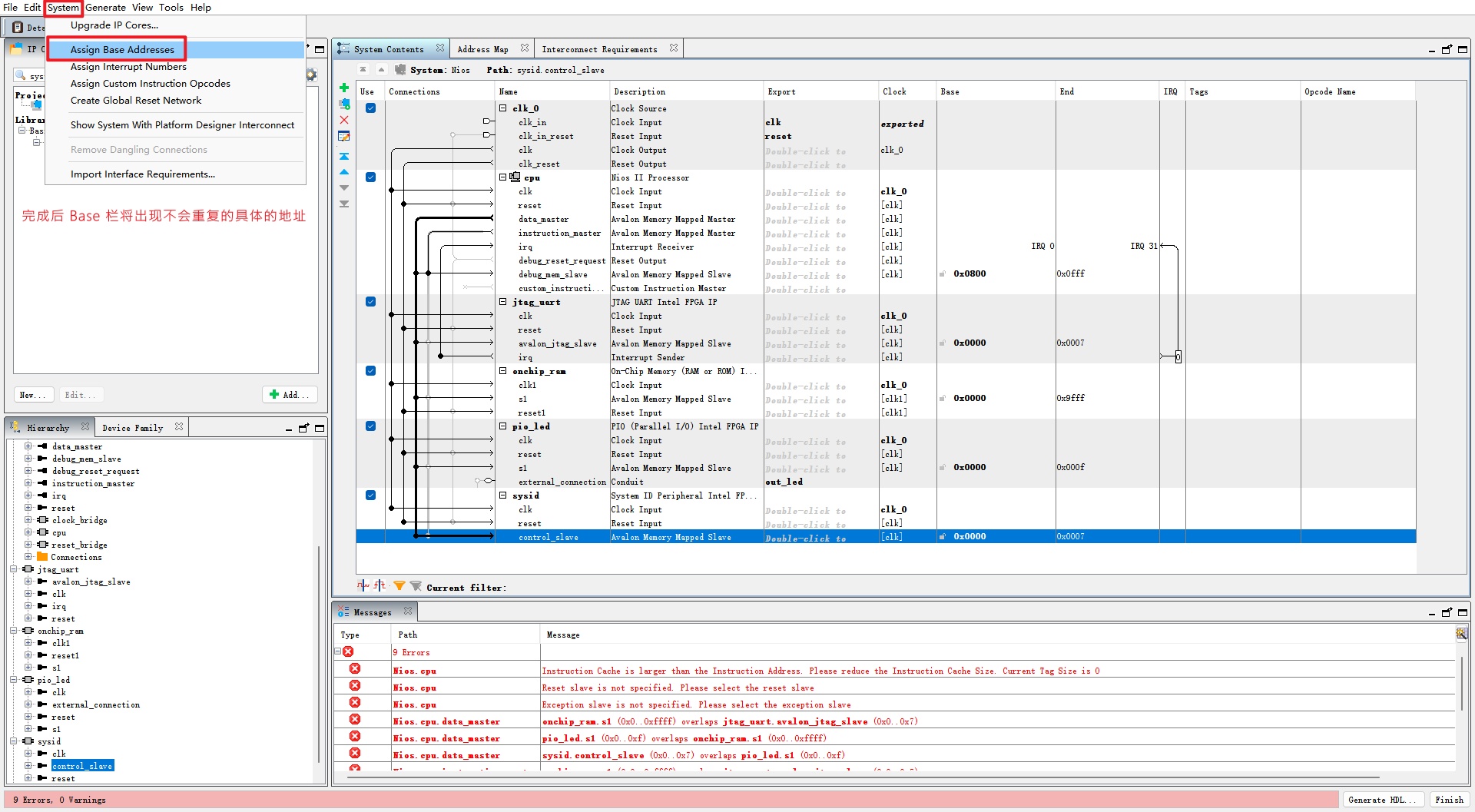

基地址分配

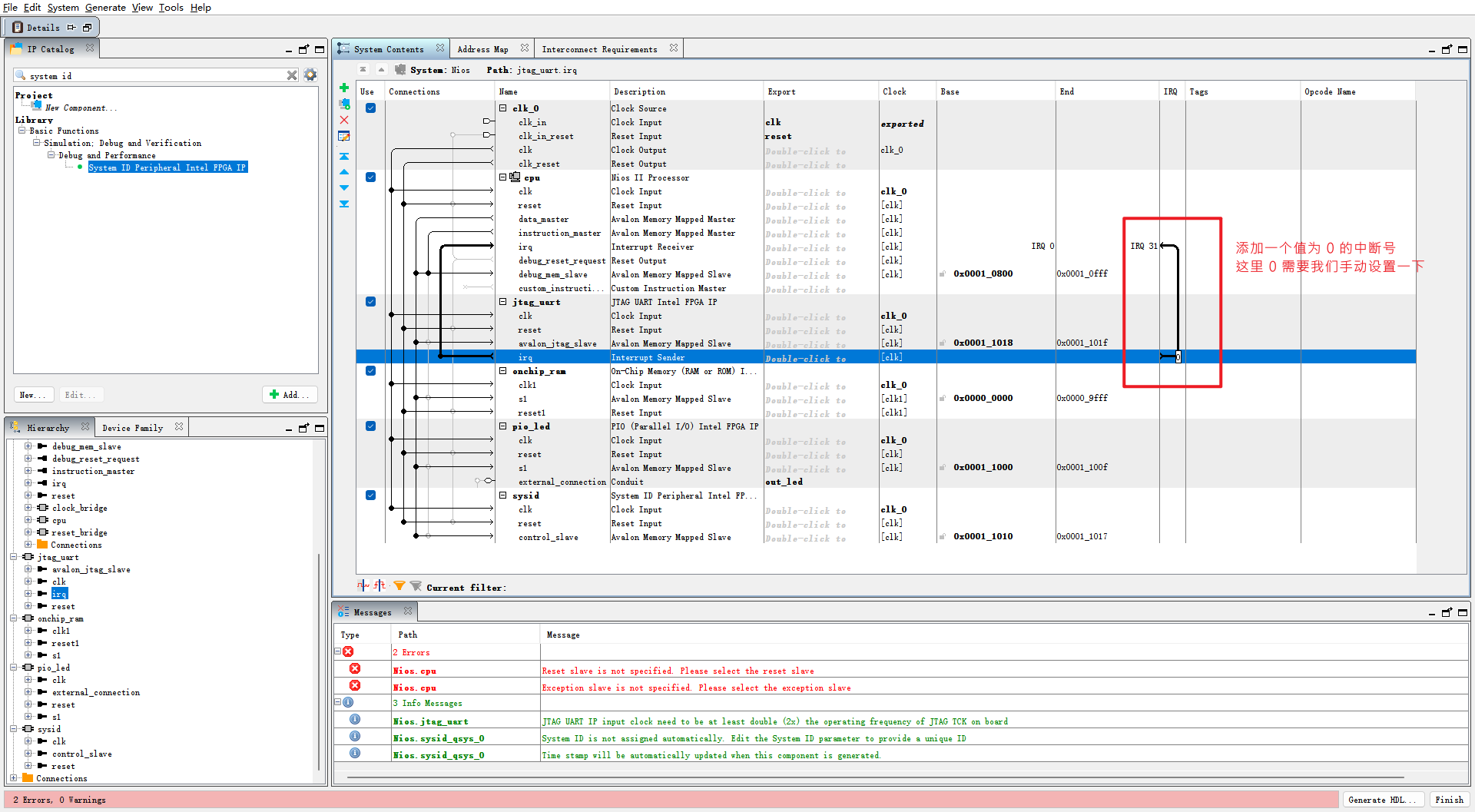

分配中断号

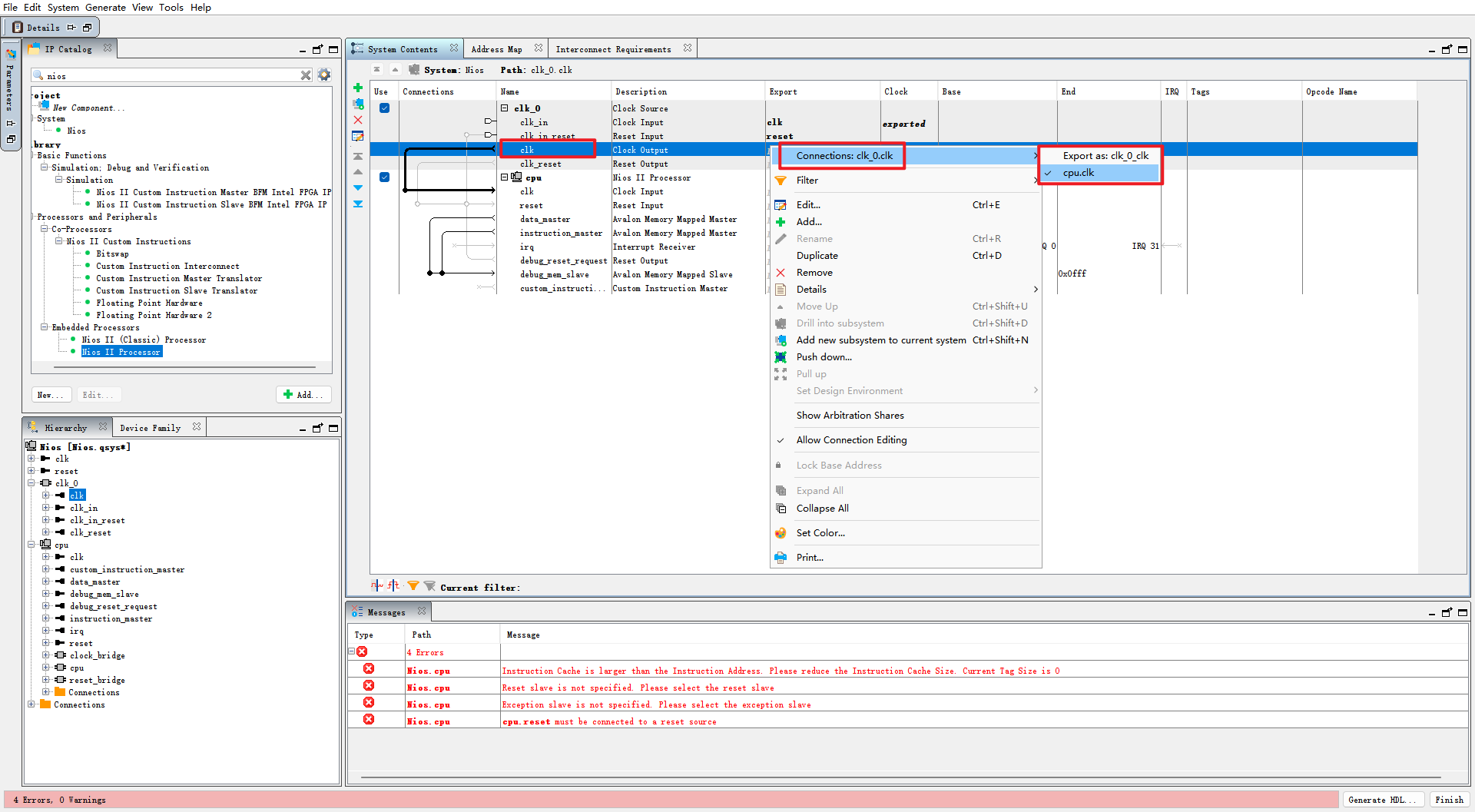

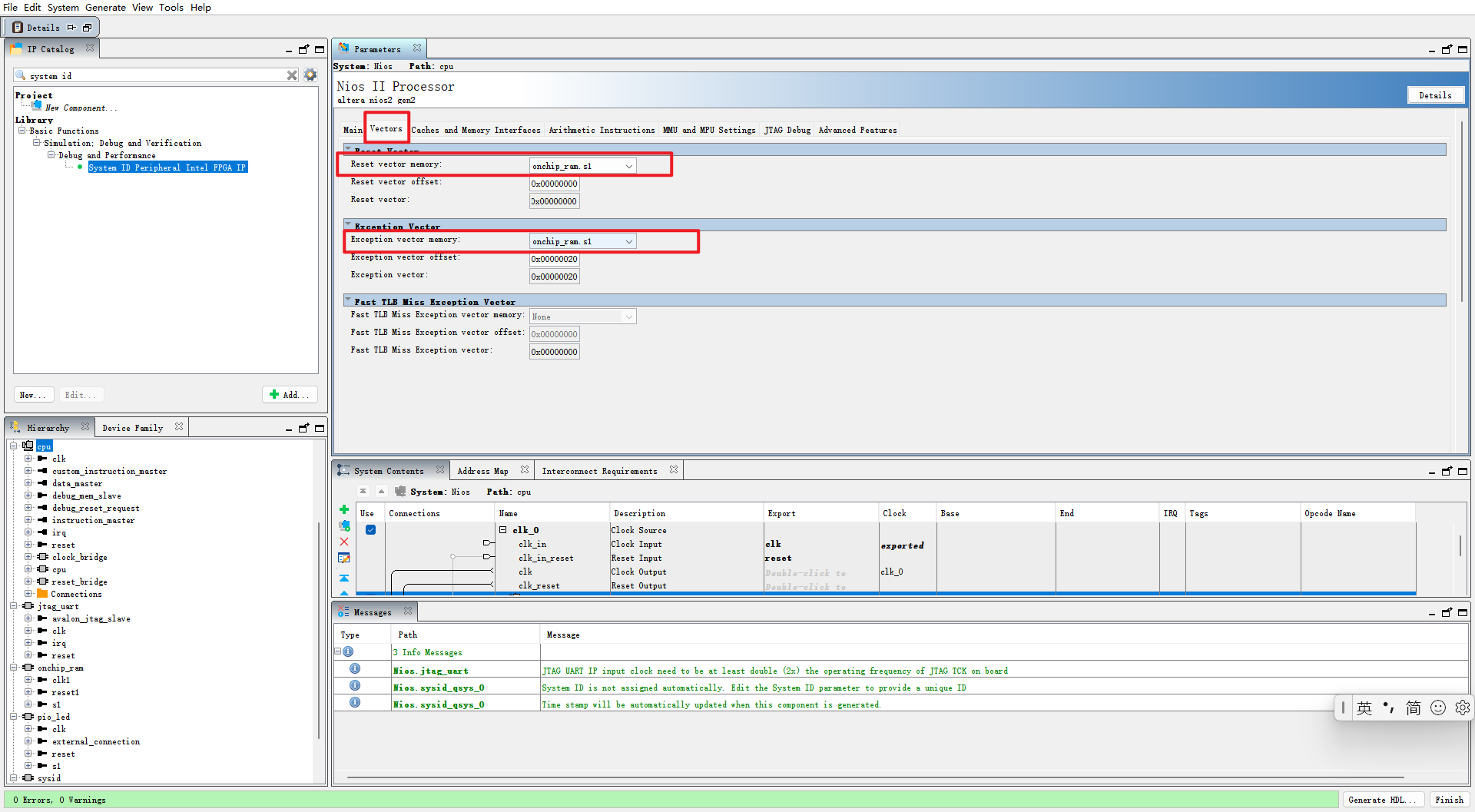

指定 NIos II 的复位和异常地址

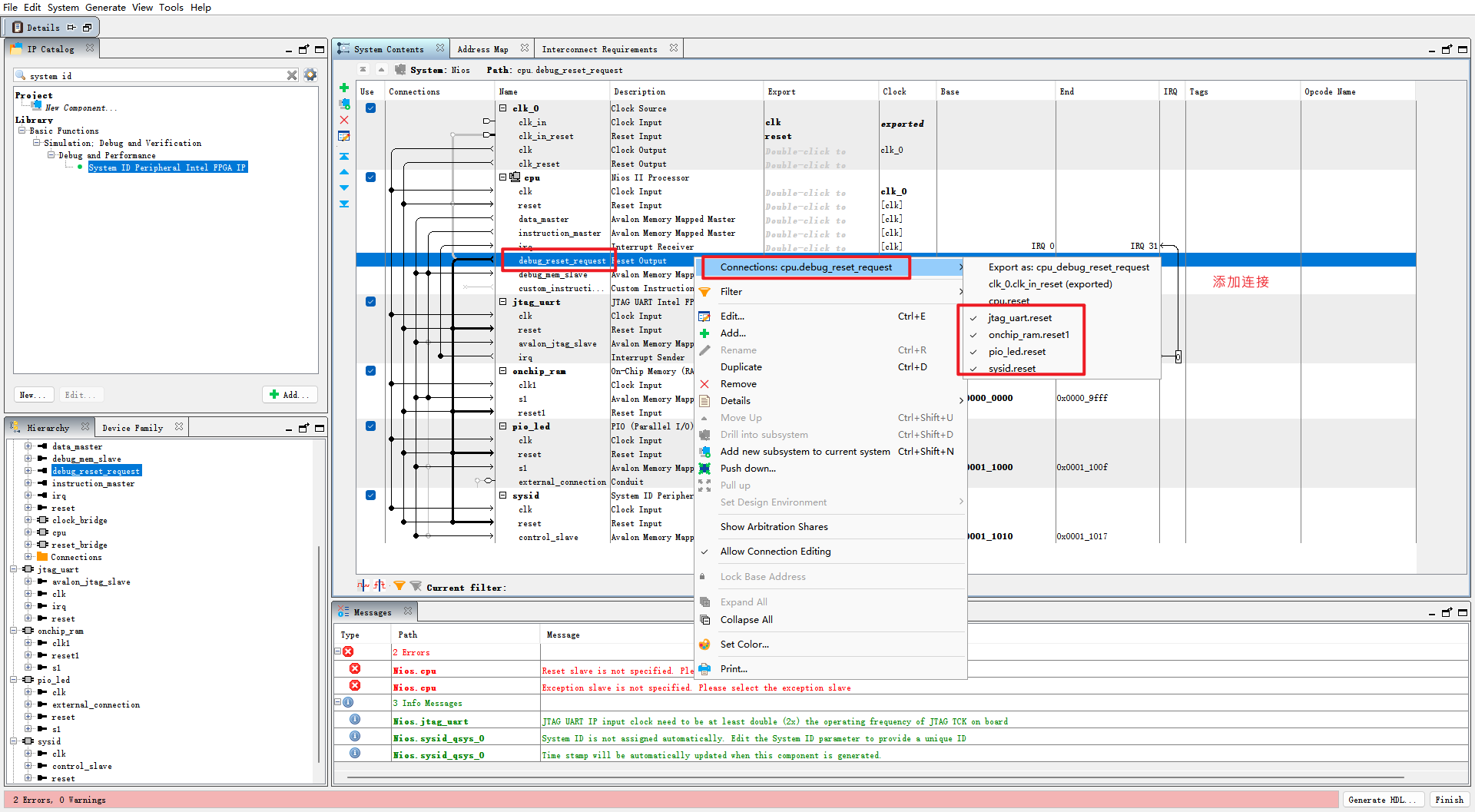

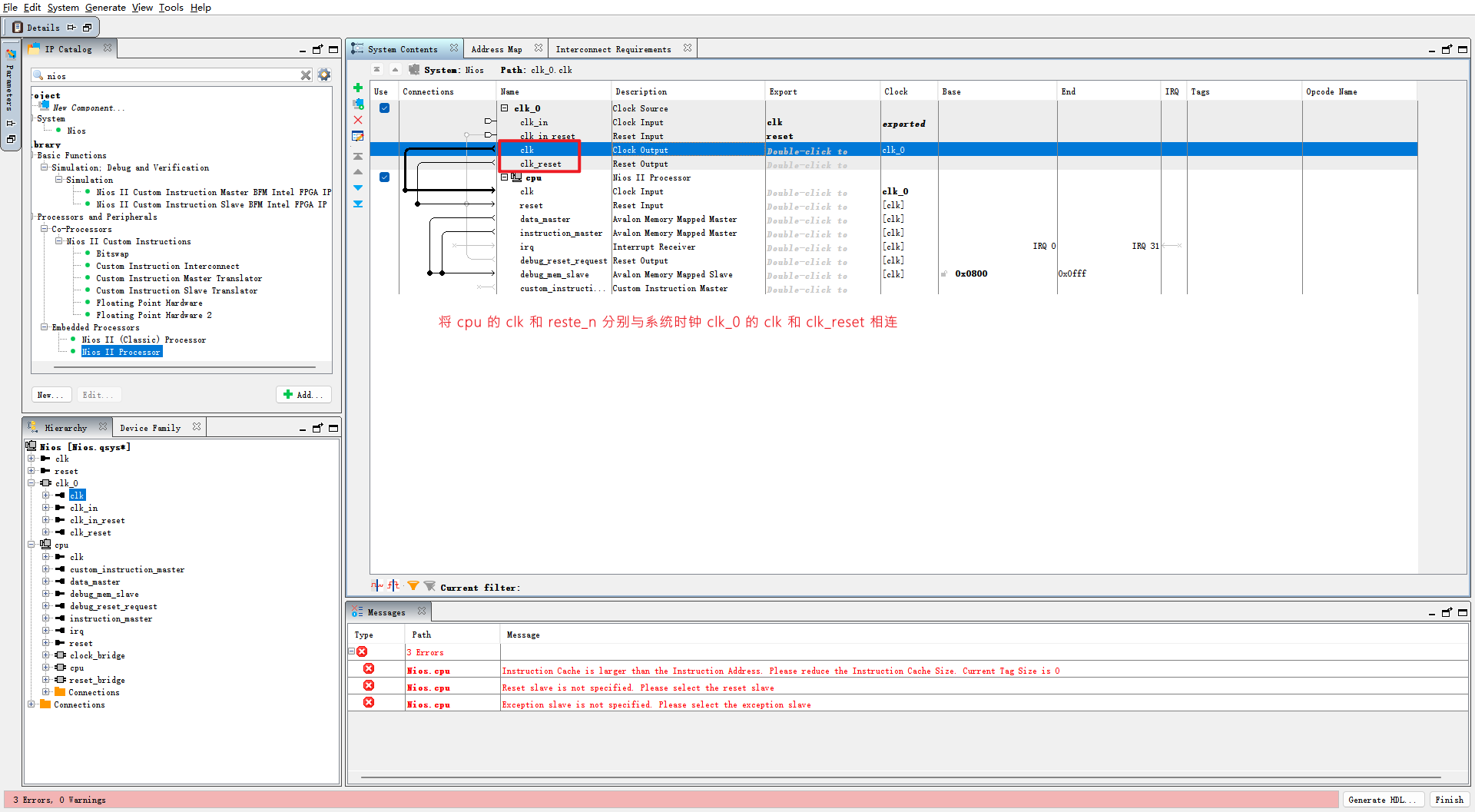

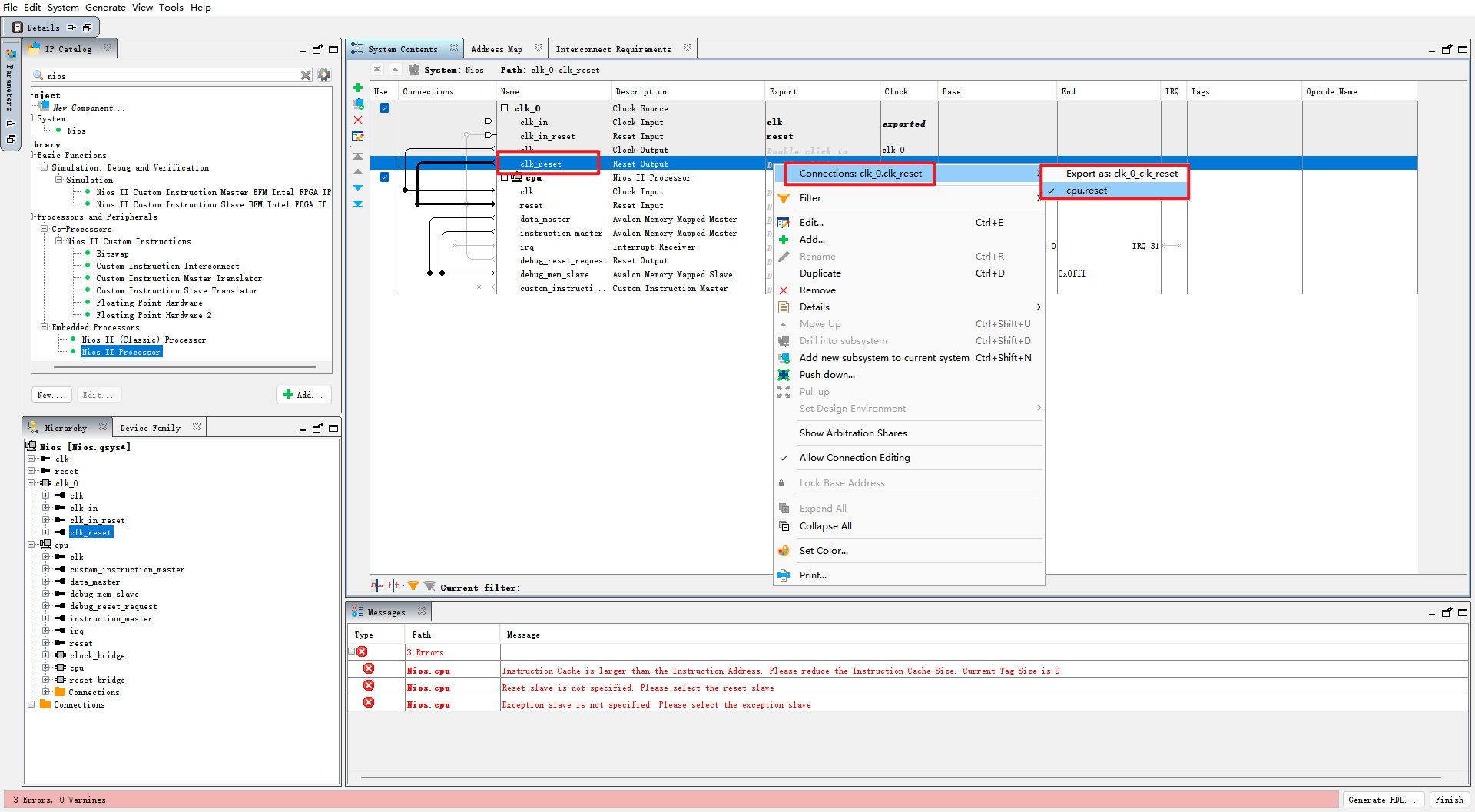

连接所有复位端口

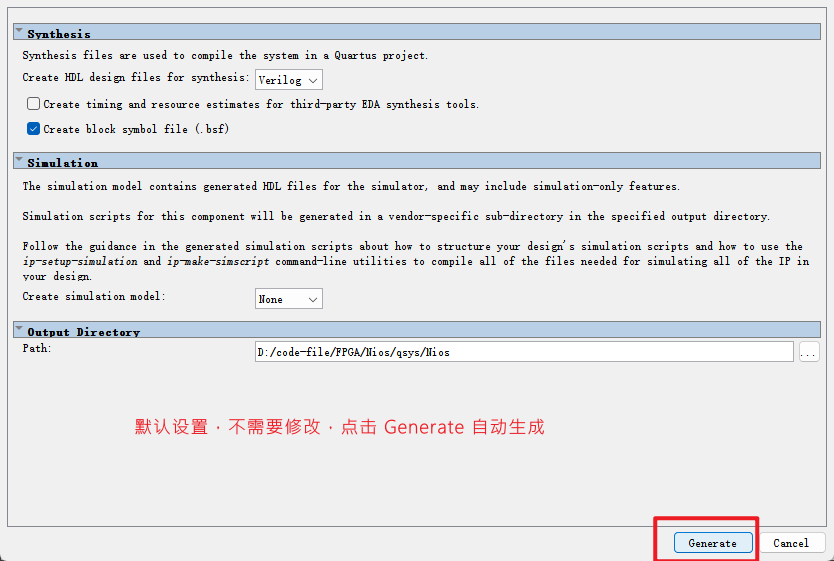

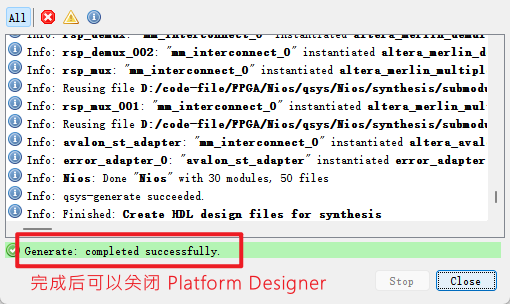

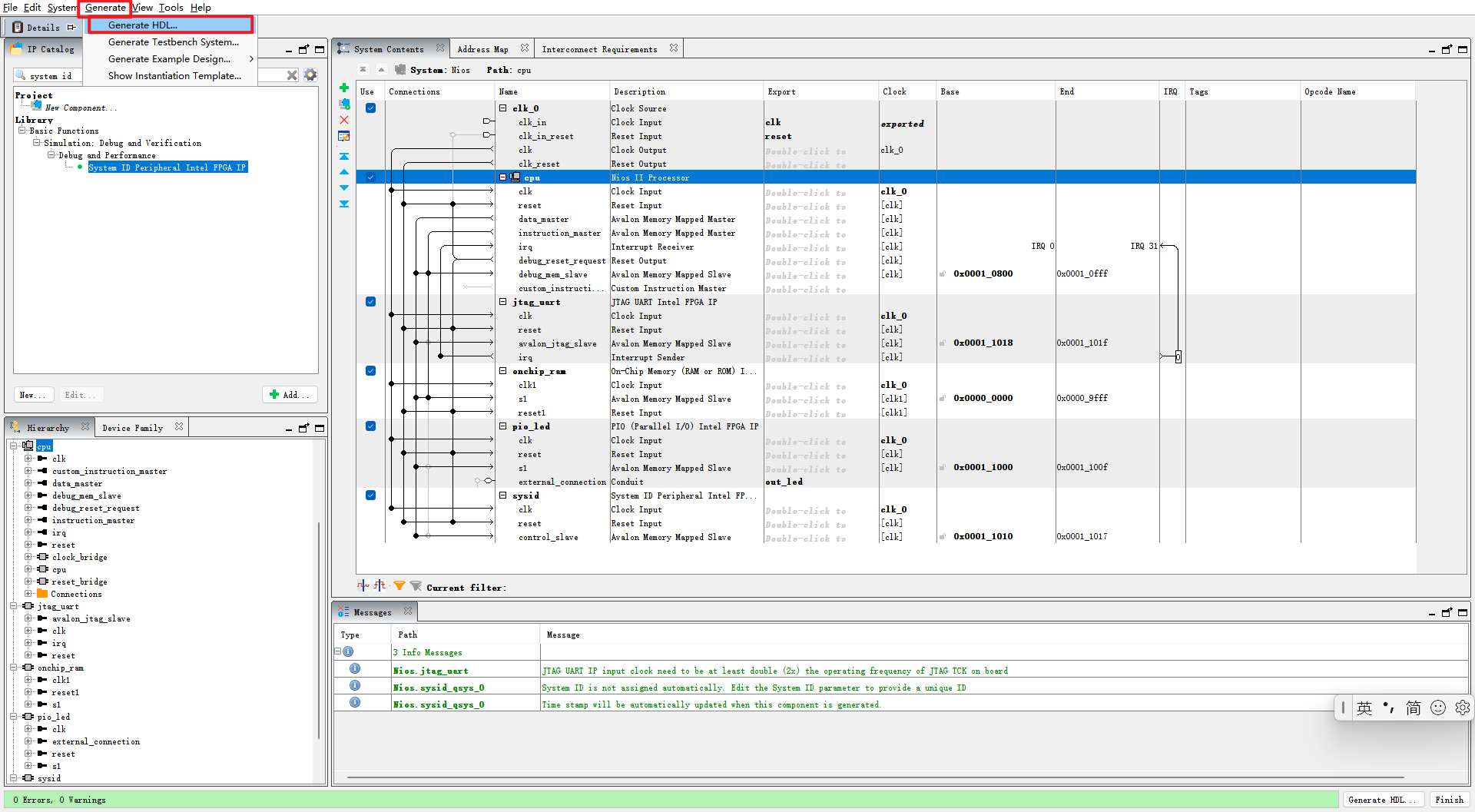

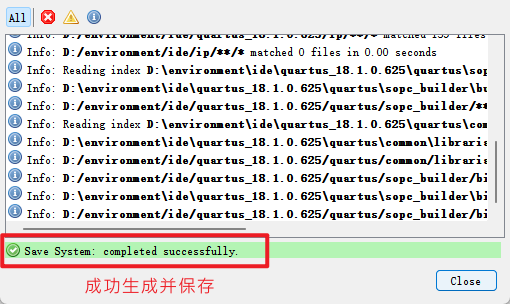

生成 Qsys 系统

到此我们的 Qsys 系统设计就已经完成了

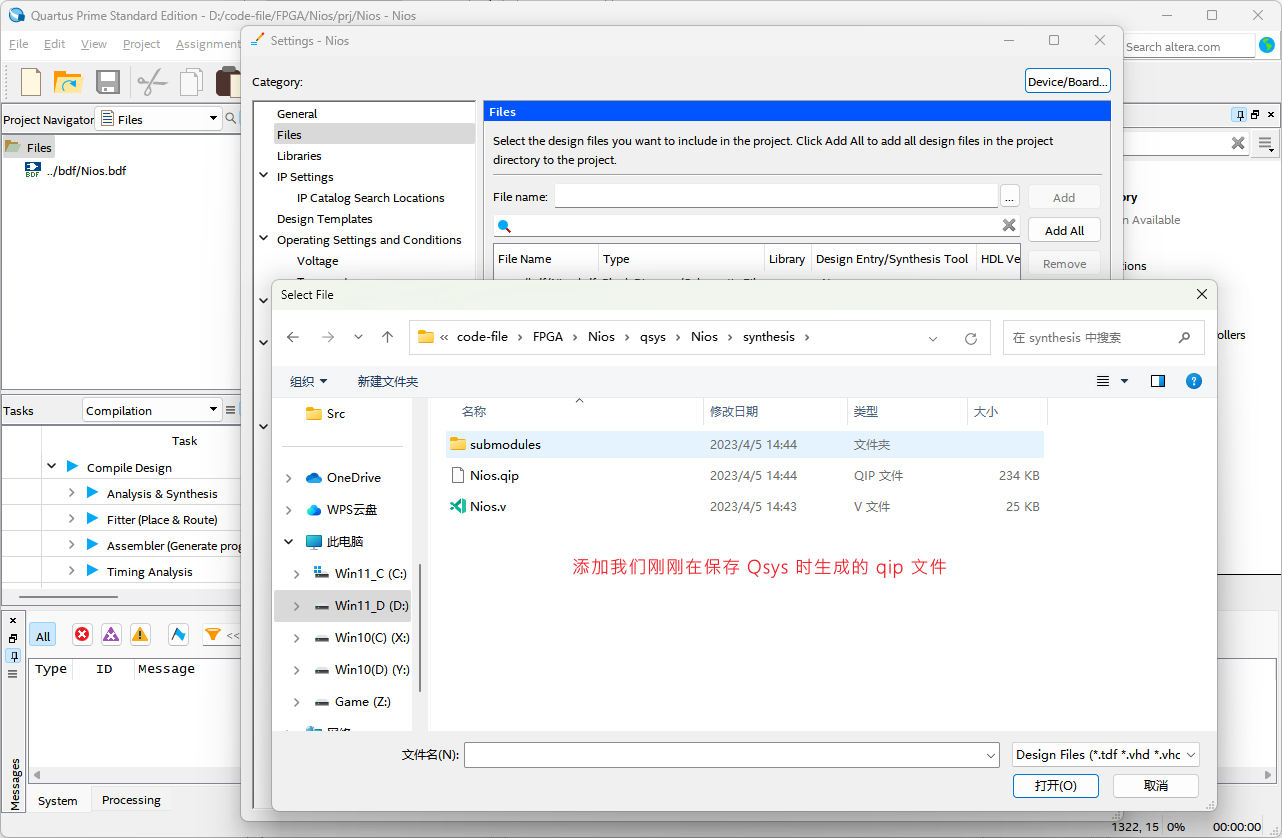

逻辑连接

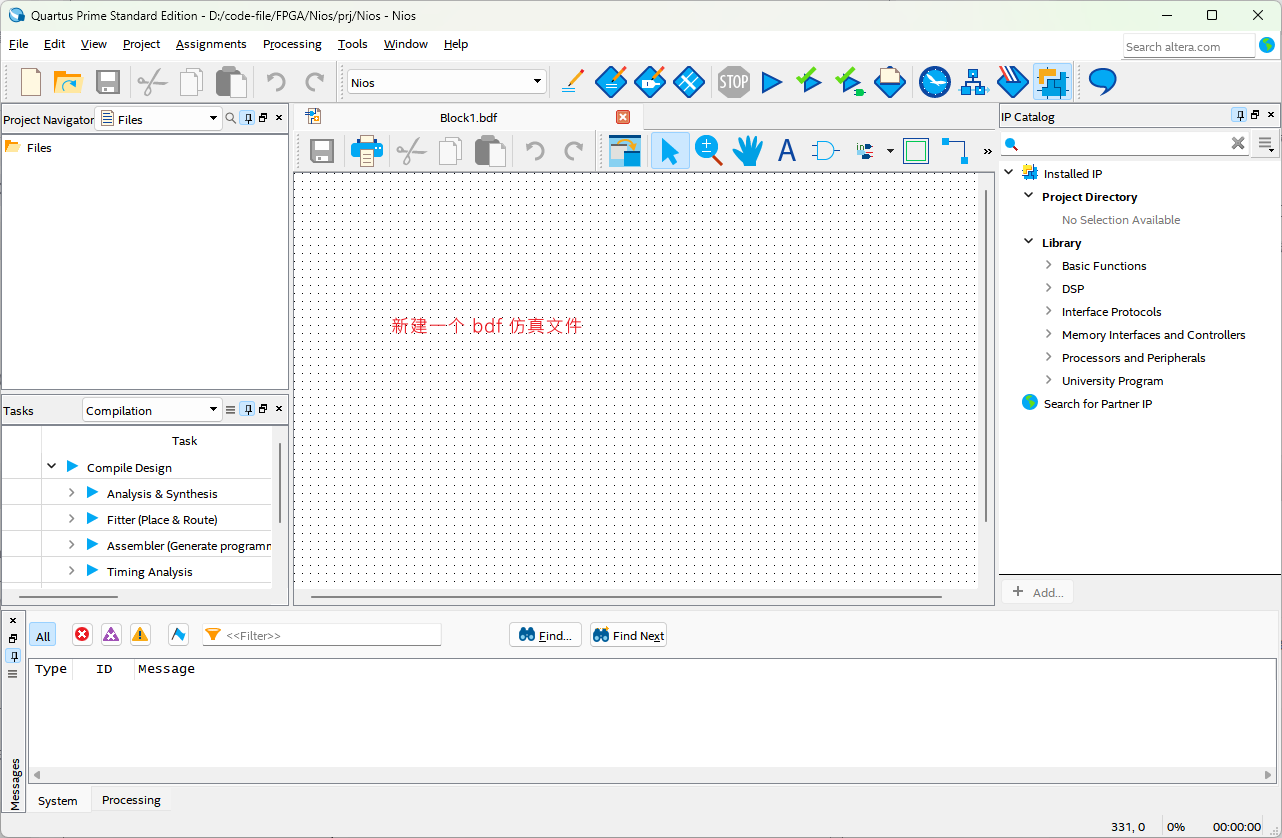

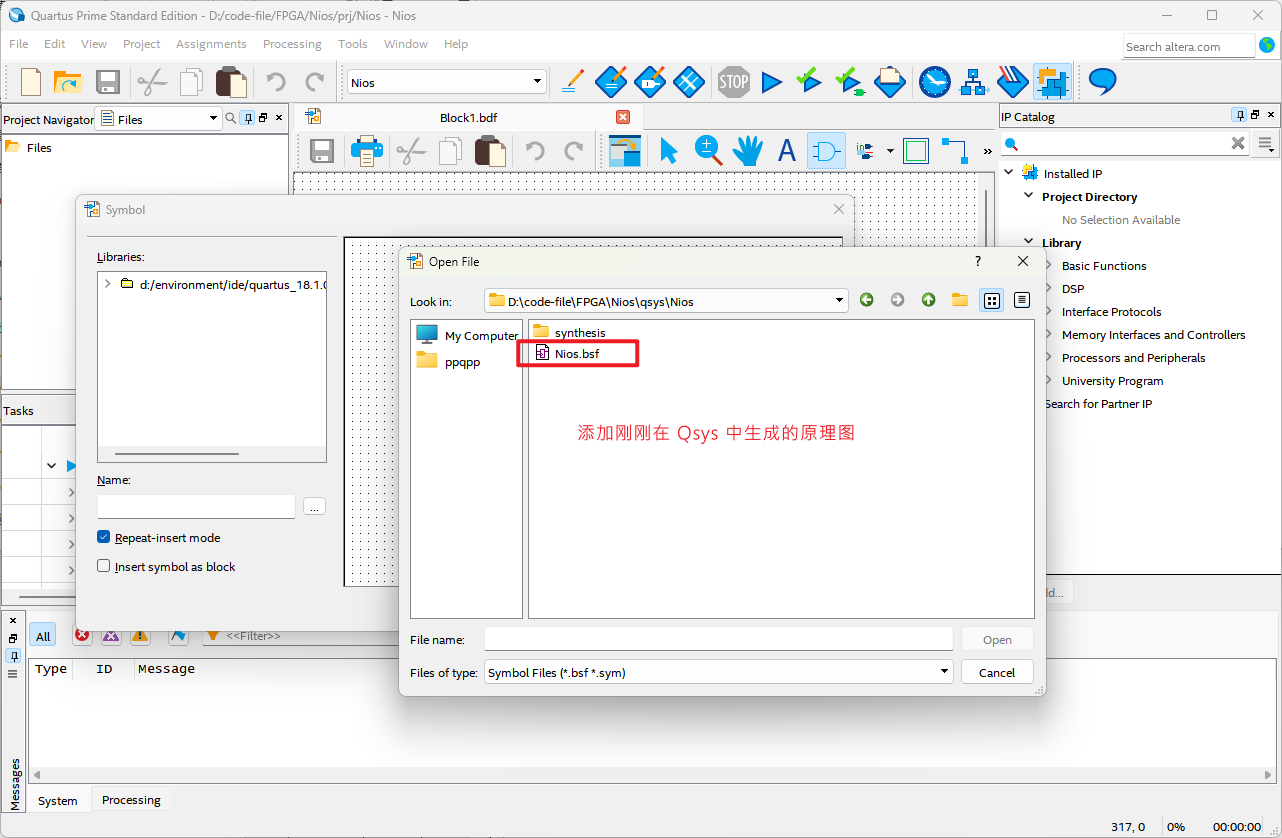

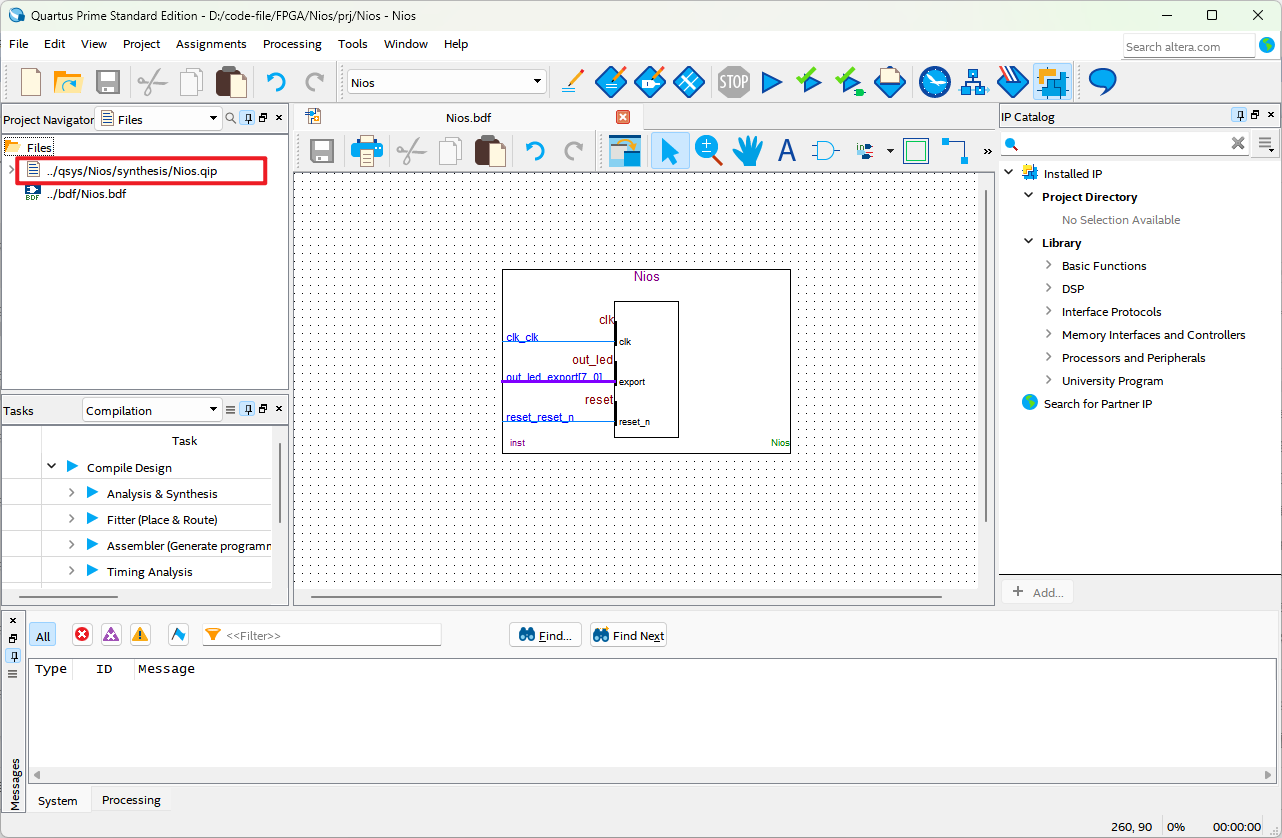

配置原理图

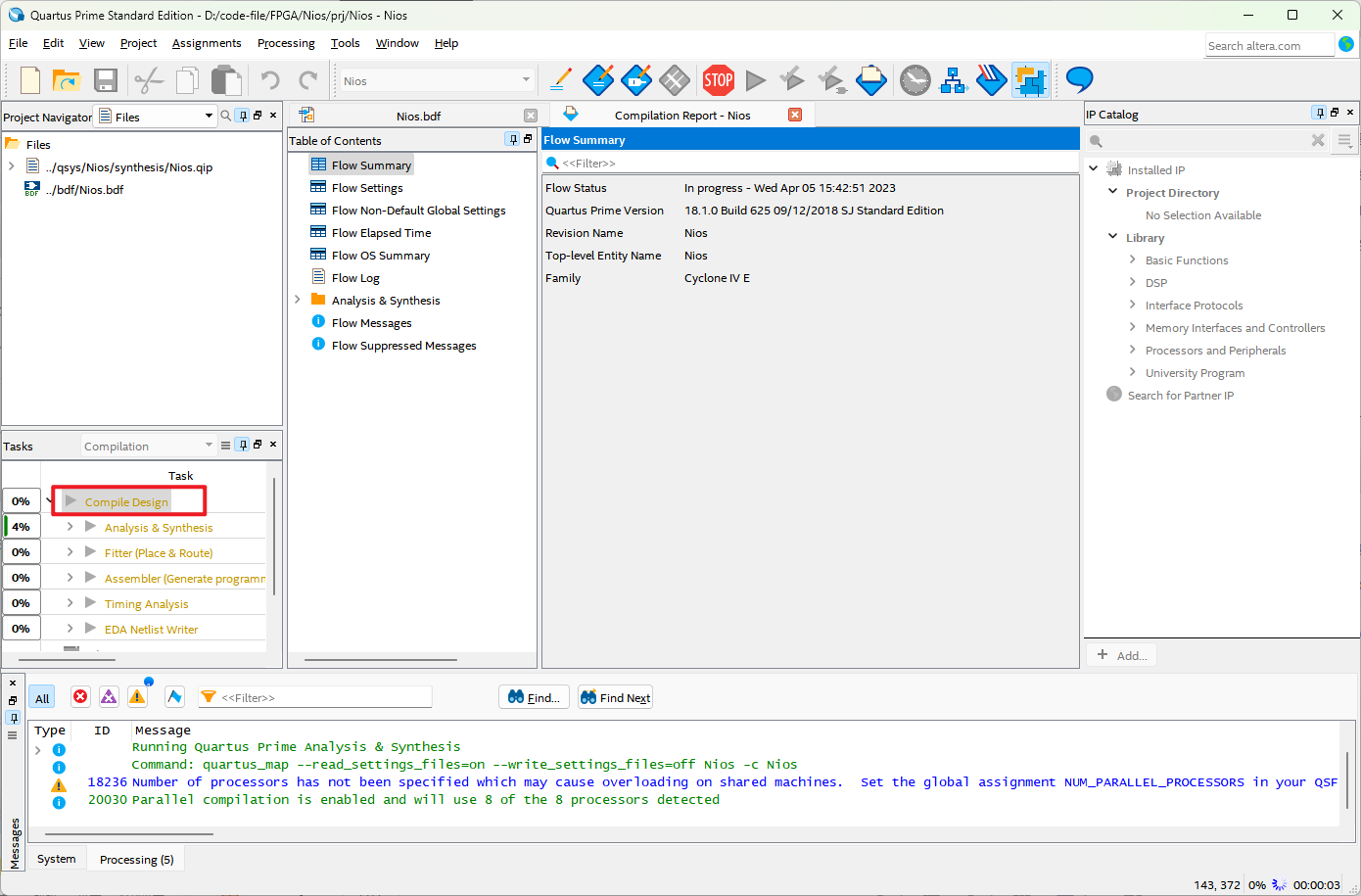

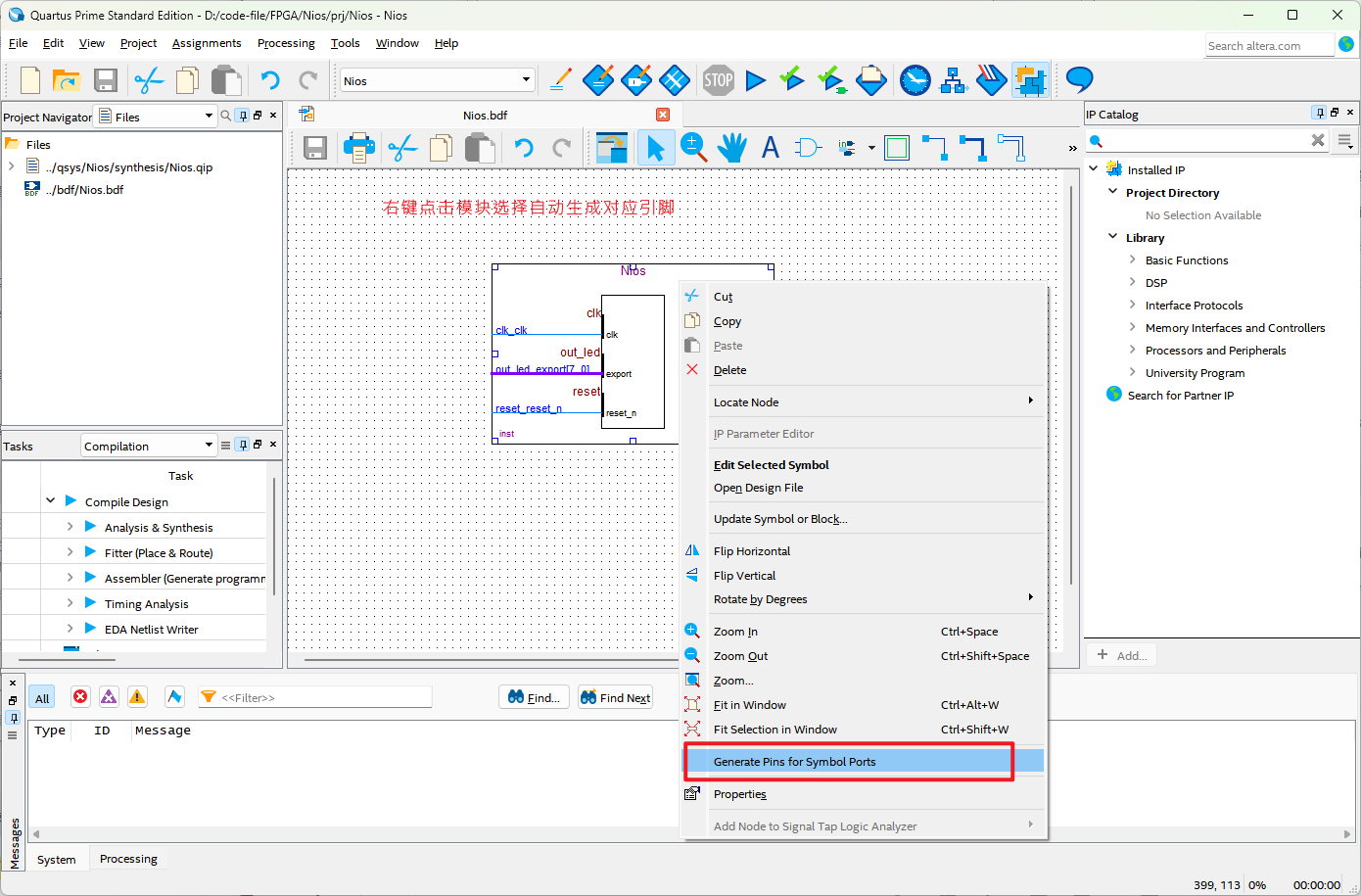

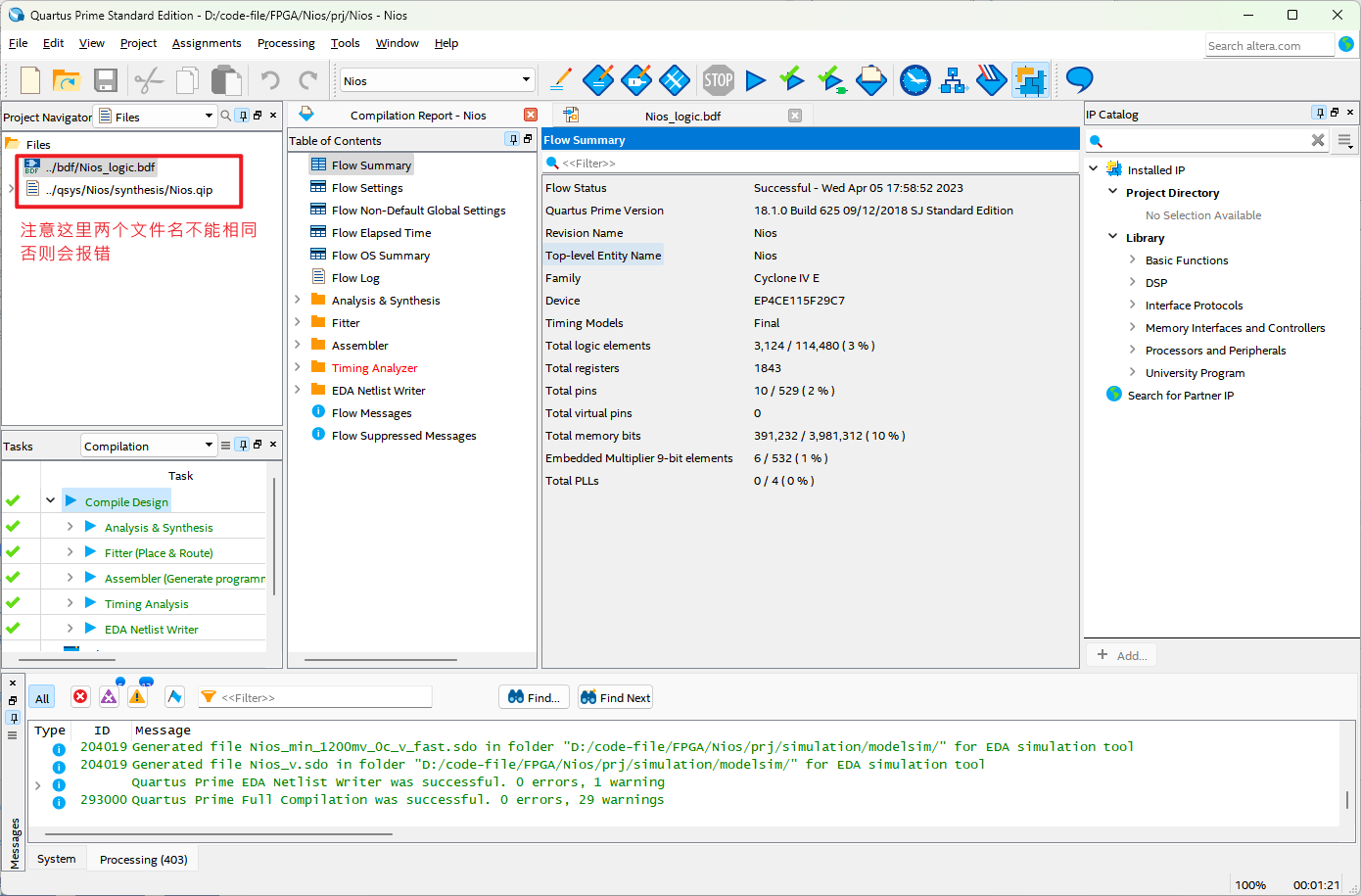

逻辑连接并生成管脚

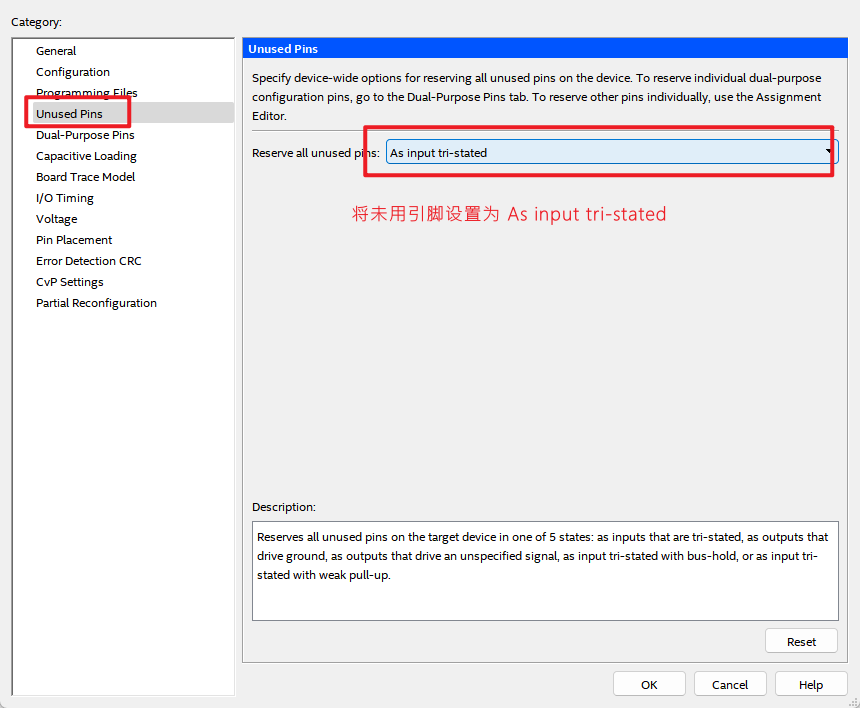

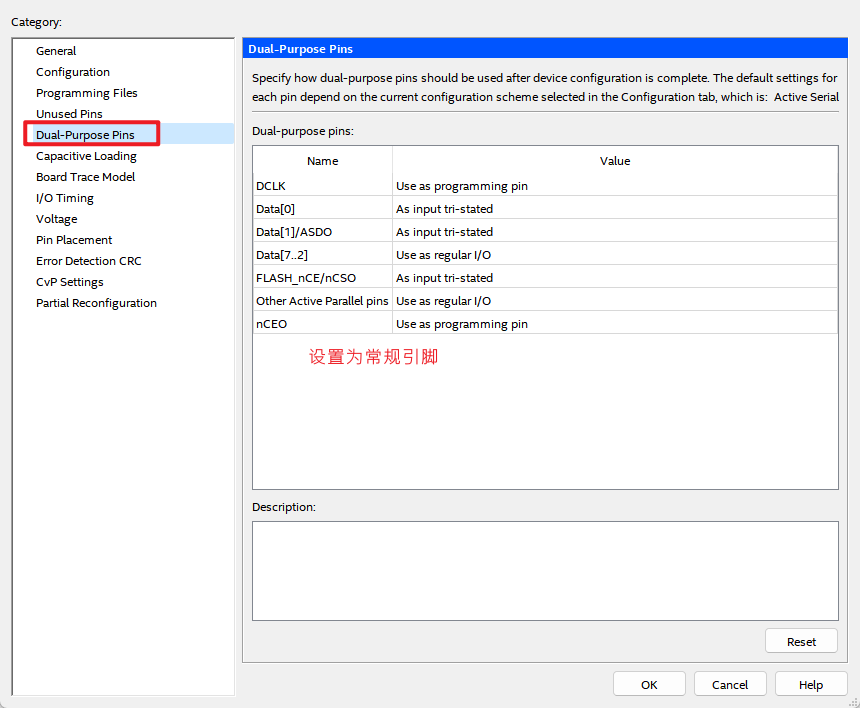

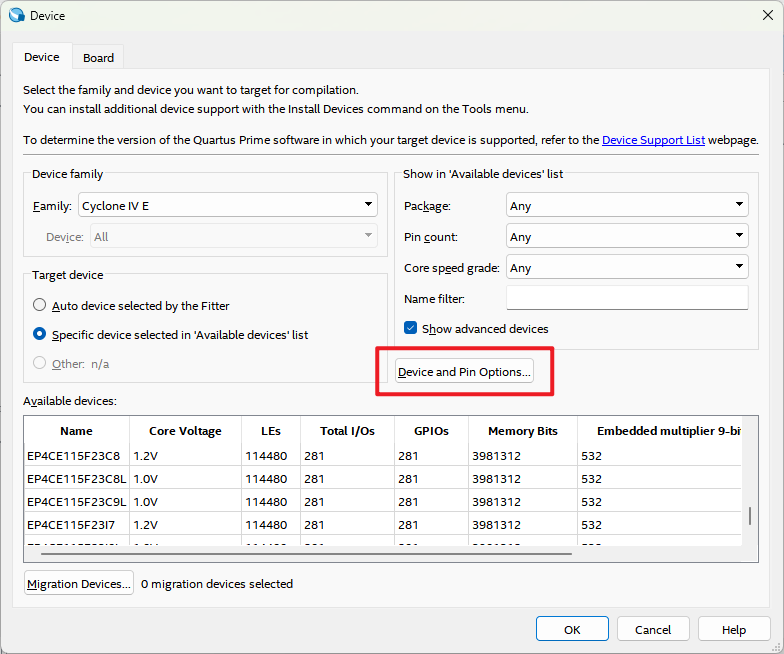

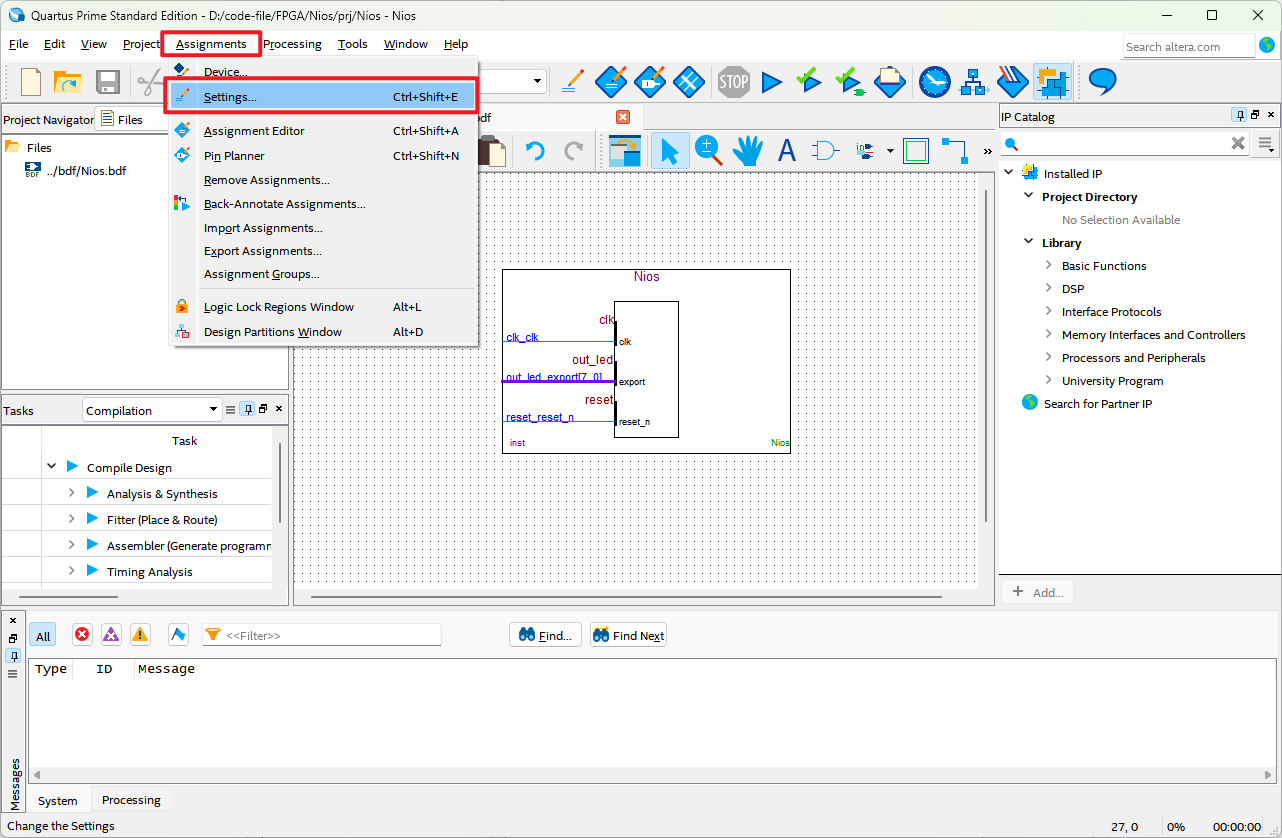

芯片引脚设置

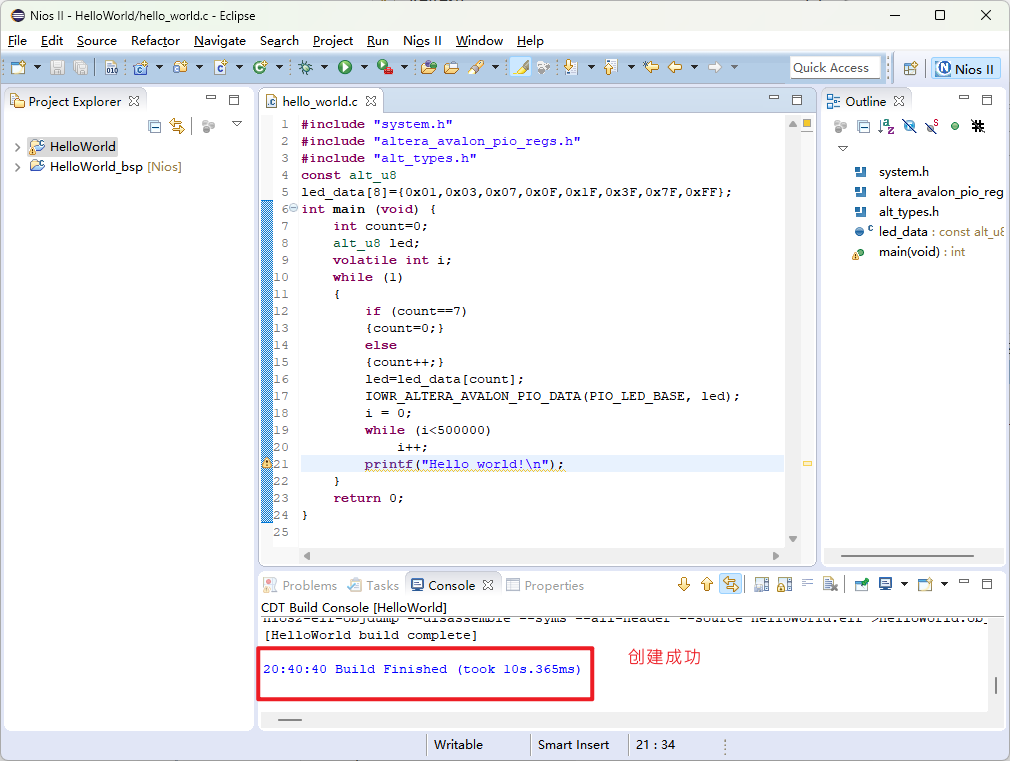

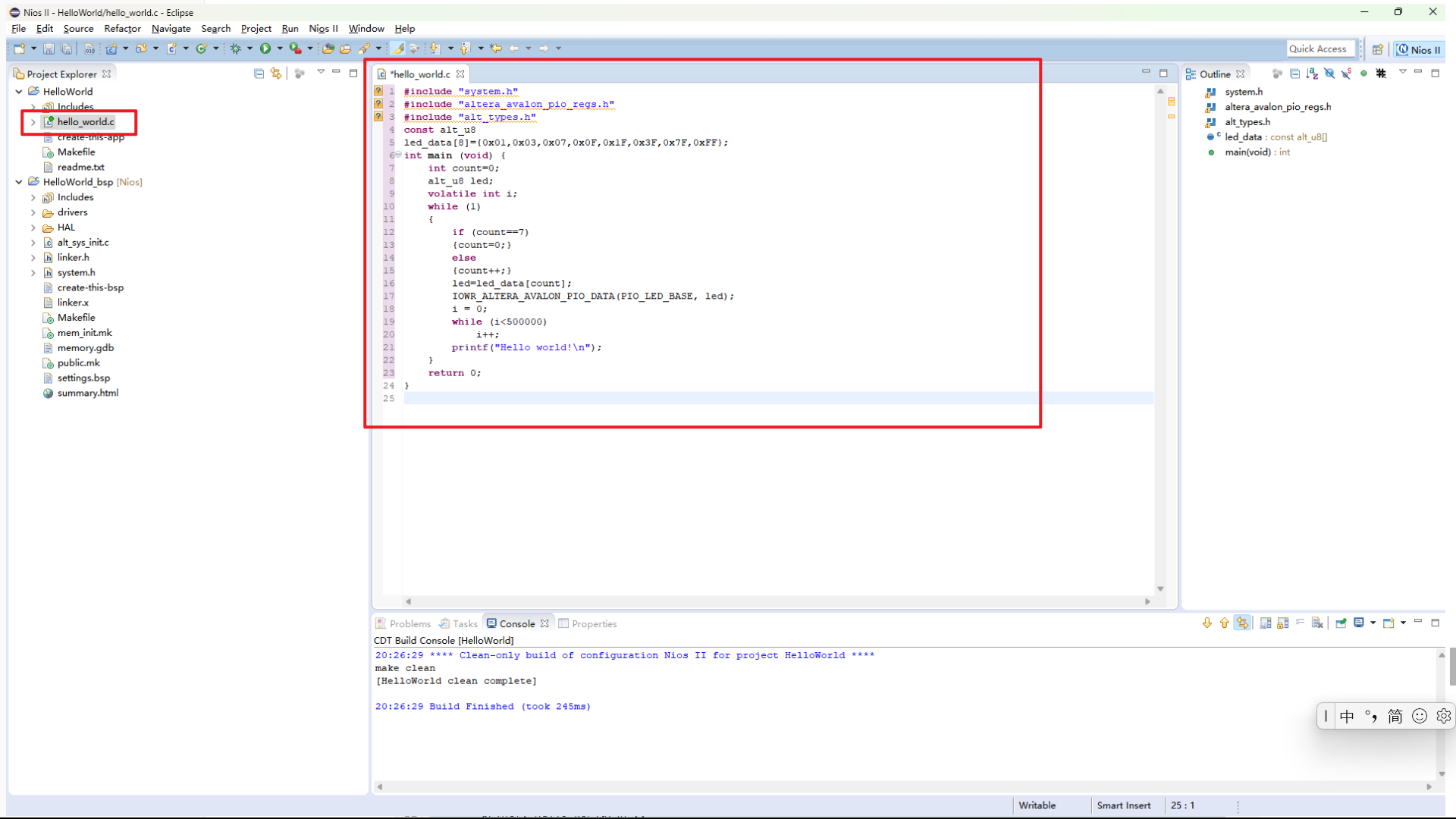

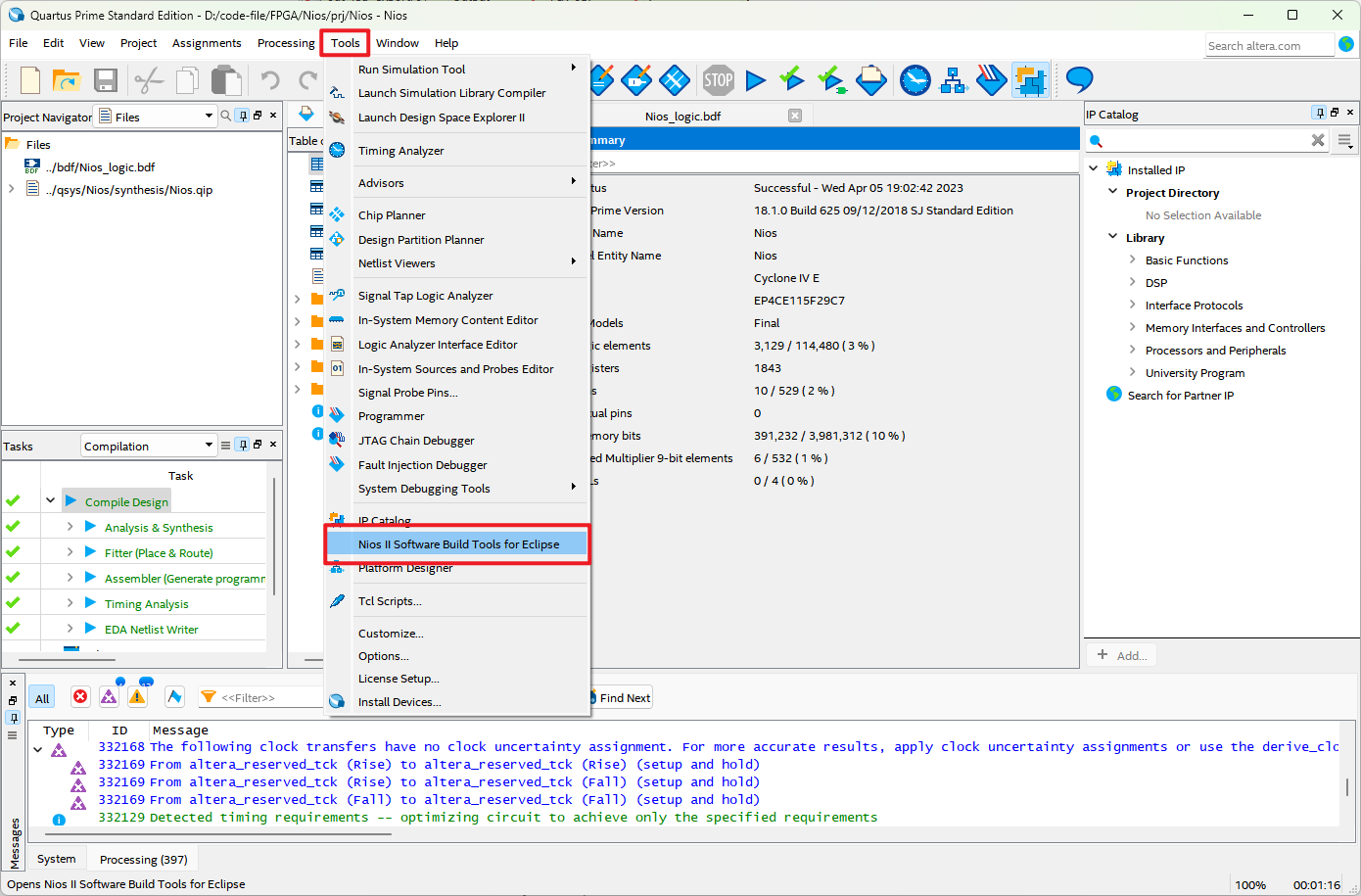

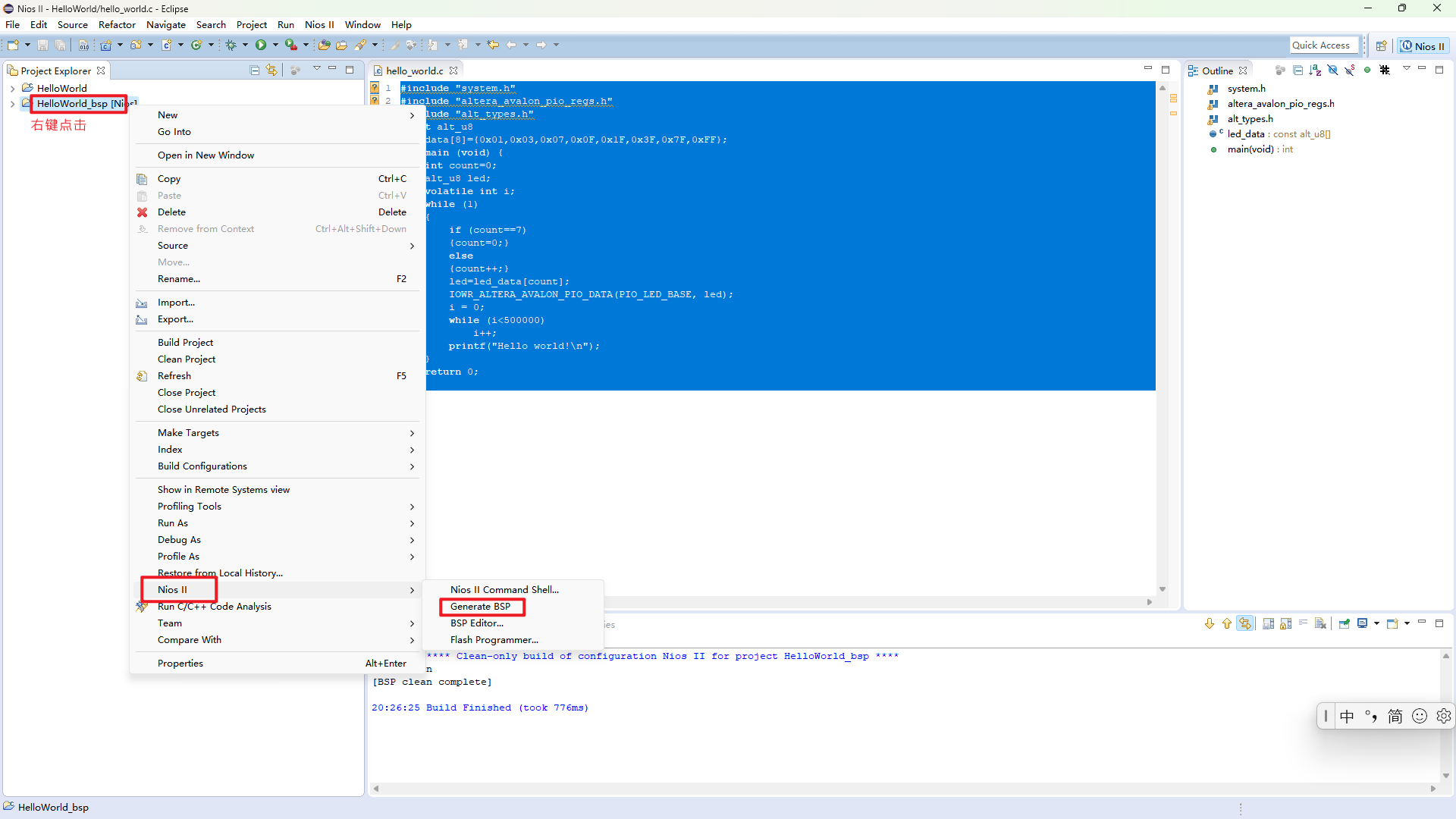

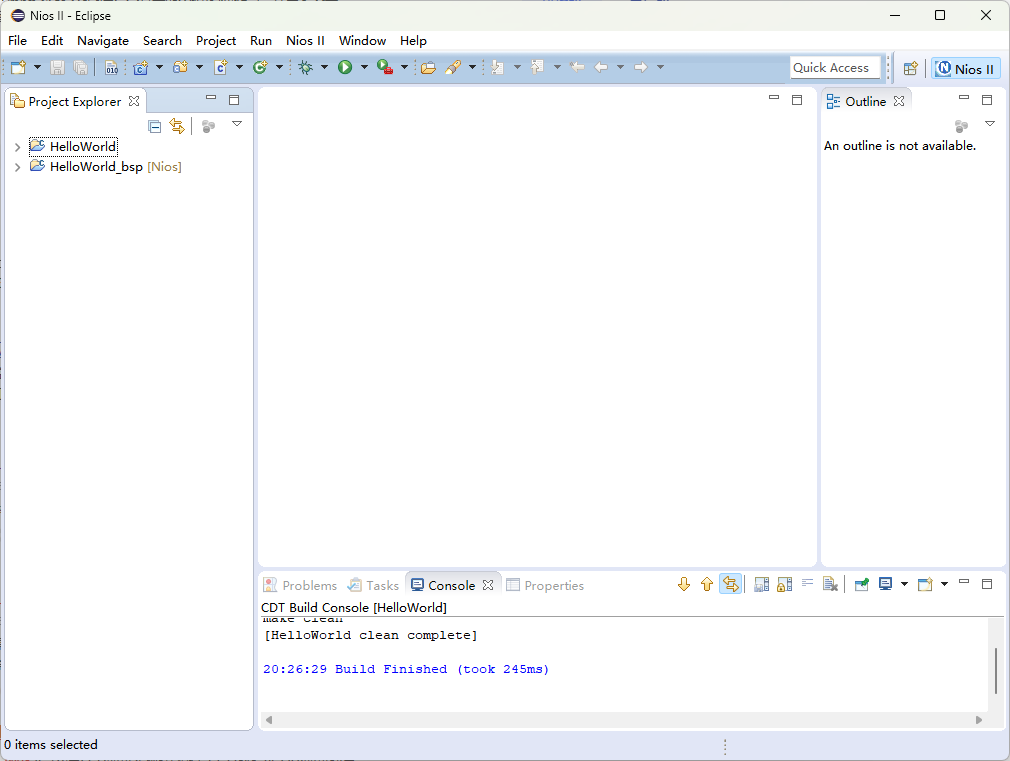

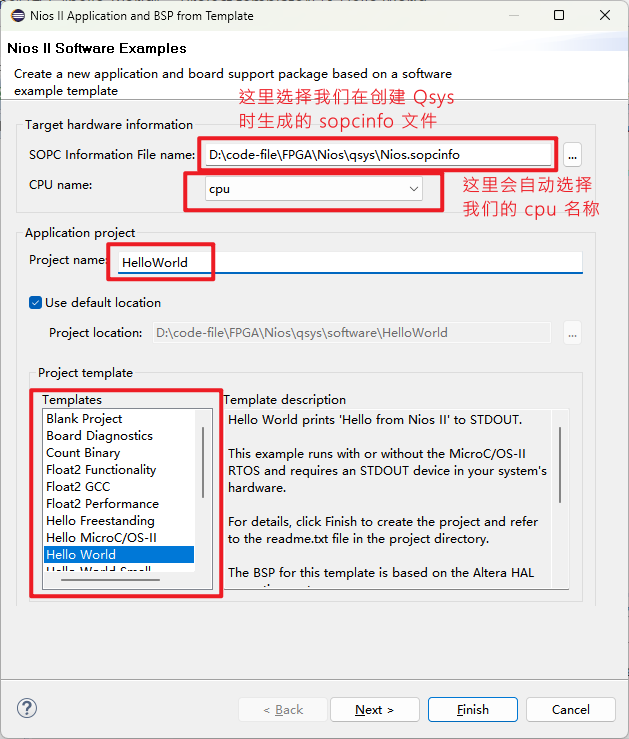

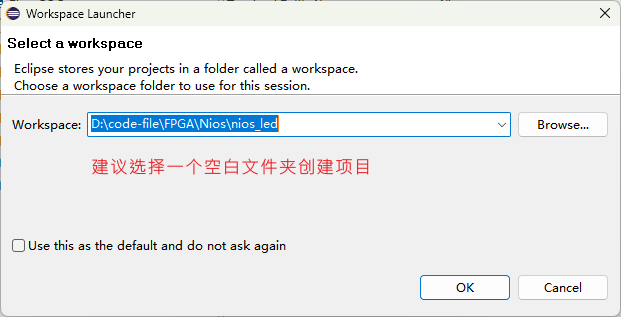

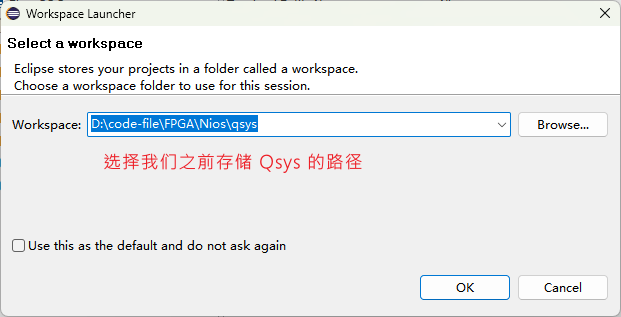

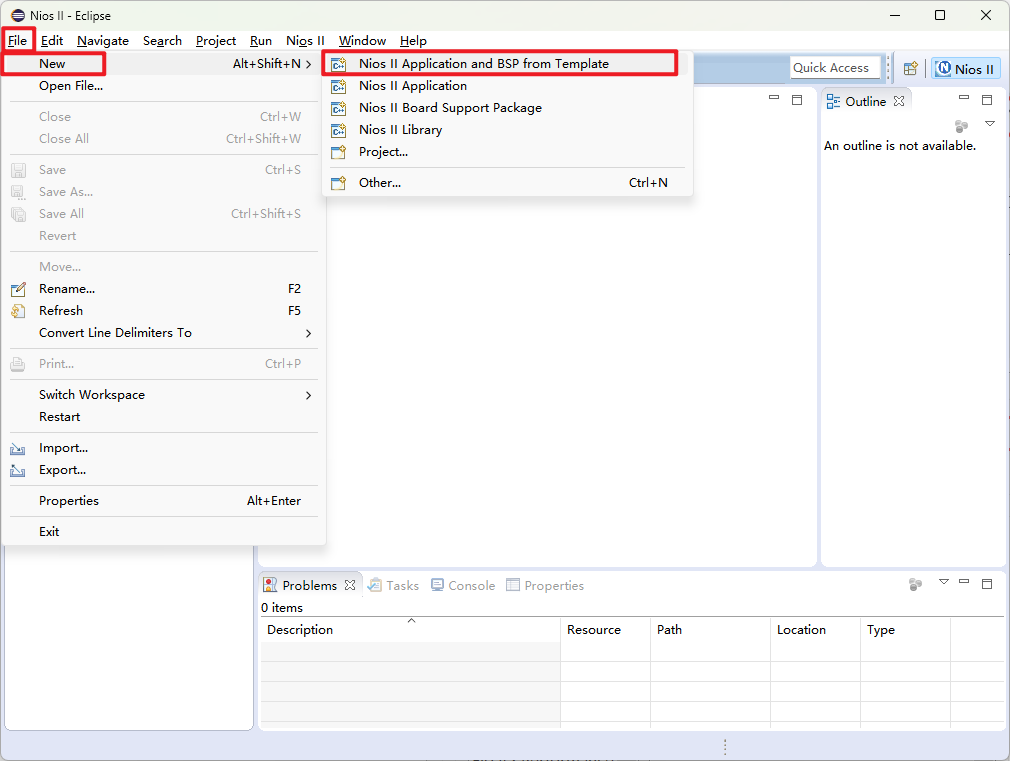

软件设计

#include "system.h"
#include "altera_avalon_pio_regs.h"
#include "alt_types.h"
const alt_u8
led_data[8]={0x01,0x03,0x07,0x0F,0x1F,0x3F,0x7F,0xFF};
int main (void) {
	int count=0;
	alt_u8 led;
	volatile int i;
	while (1)
	{
		if (count==7)
		{count=0;}
		else
		{count++;}
		led=led_data[count];
		IOWR_ALTERA_AVALON_PIO_DATA(PIO_LED_BASE, led);
		i = 0;
		while (i<500000)
			i++;
		printf("Hello world!\n");
	}
	return 0;
}
