接触器
接触器是一种能频繁地接通或分断交、直流主电路及大功率、大容量控制电路的切换电器,主要控制对象是电动机,能实现远距离控制,并具有欠电压保护功能。它具有比工作电流大数倍乃至数十倍的接通分断能力,但不能分断短路电流。
接触器按照驱动能力可分为:电磁式、气动式和液压式,其中电磁式应用最广;
按照触点的级数(主触点个数)可分为单极、双极、三极、等多种;
按其主触点所控制电路电流的种类可分为直流接触器和交流接触器。
接触器结构及工作原理
接触器主要由 电磁机构、触点系统、灭弧装置及其他辅助部件组成。具体结构如下图(图为交流接触器结构图)
主触点用于接通或断开主电路,允许通过较大电流,多为常开触点;辅助触点用于接通或断开控制电路,只能通过较小的电流,通常常开和常闭是成对的。
交流接触器的工作原理
当线圈通电电压大于线圈额定电压的85%时,在静铁心中产生磁通,由此对动铁心产生吸力,使动铁心克服复位弹簧拉力带动触点动作,即常闭触点先断开,常开触点后闭合;当线圈断电或电压降到较低值时,电磁吸力消失或减弱,衔铁在复位弹簧的作用下回到初始位置,触点恢复到原来的状态。

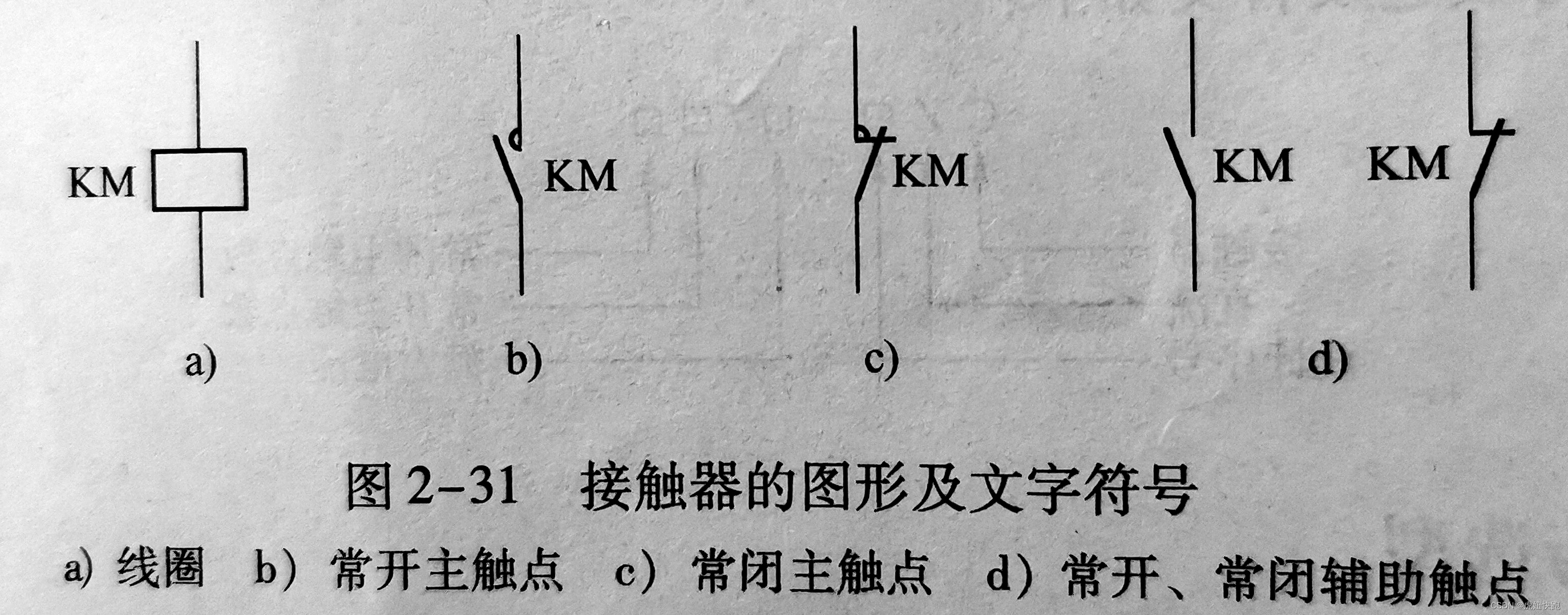

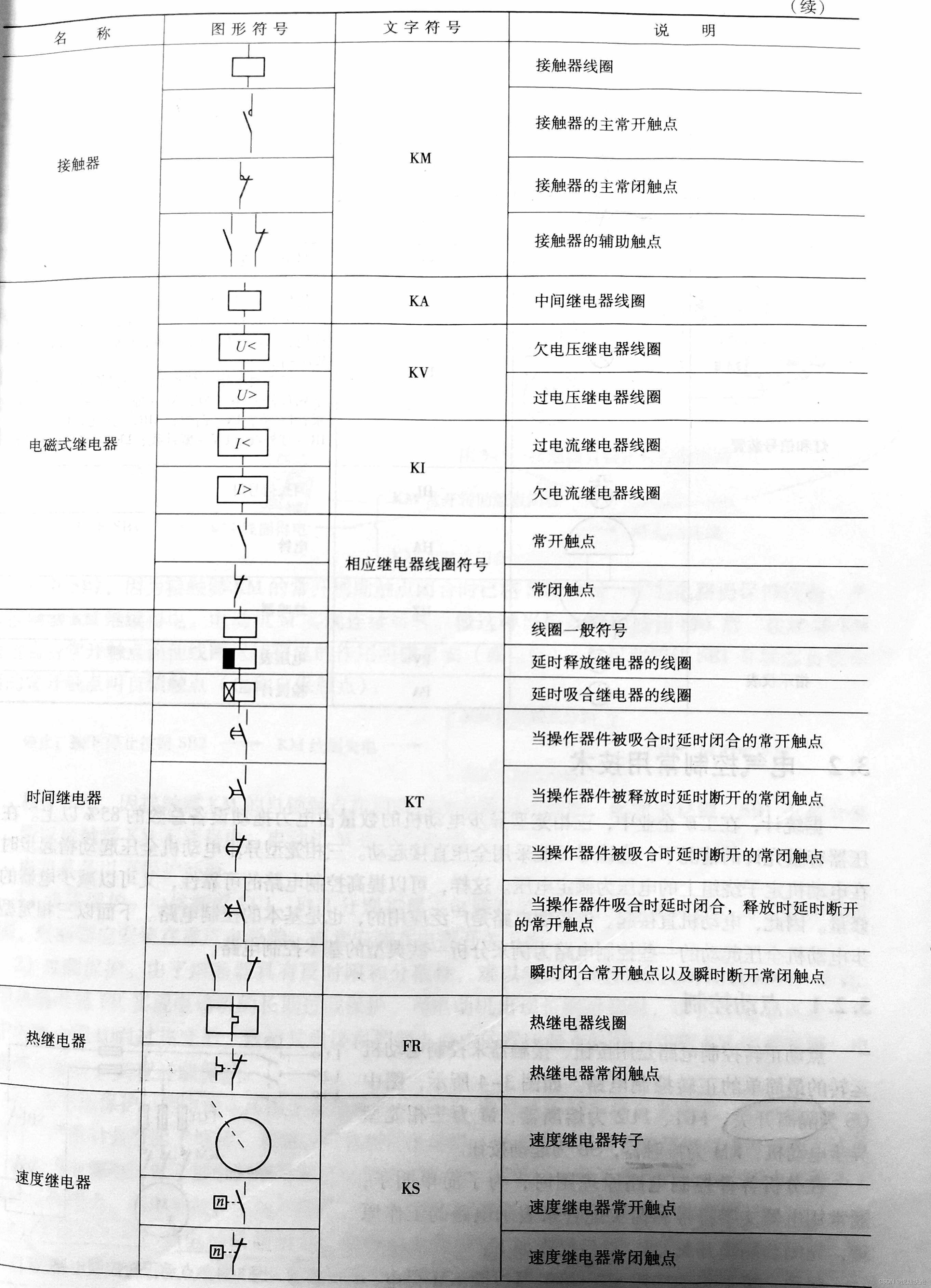

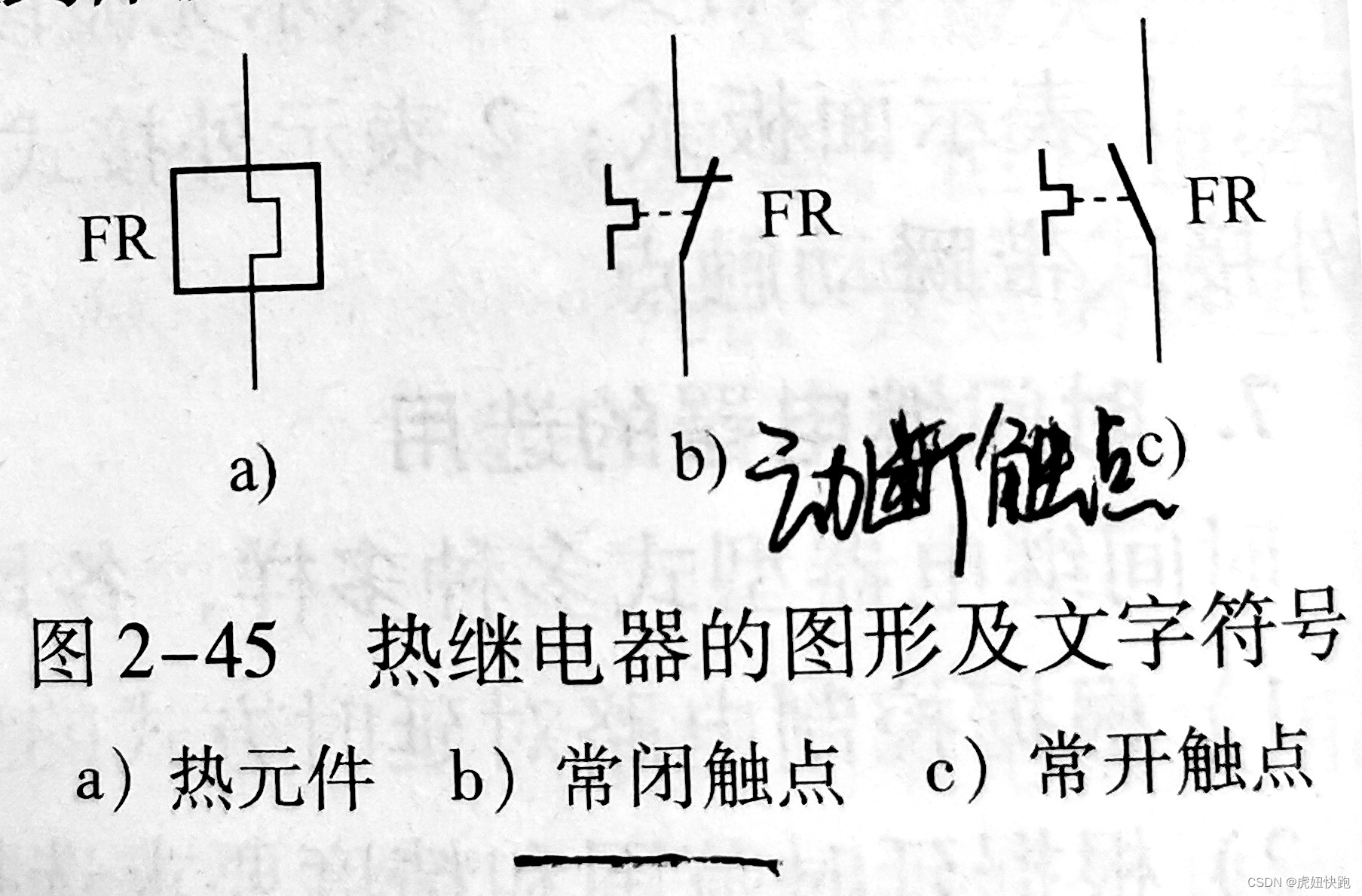

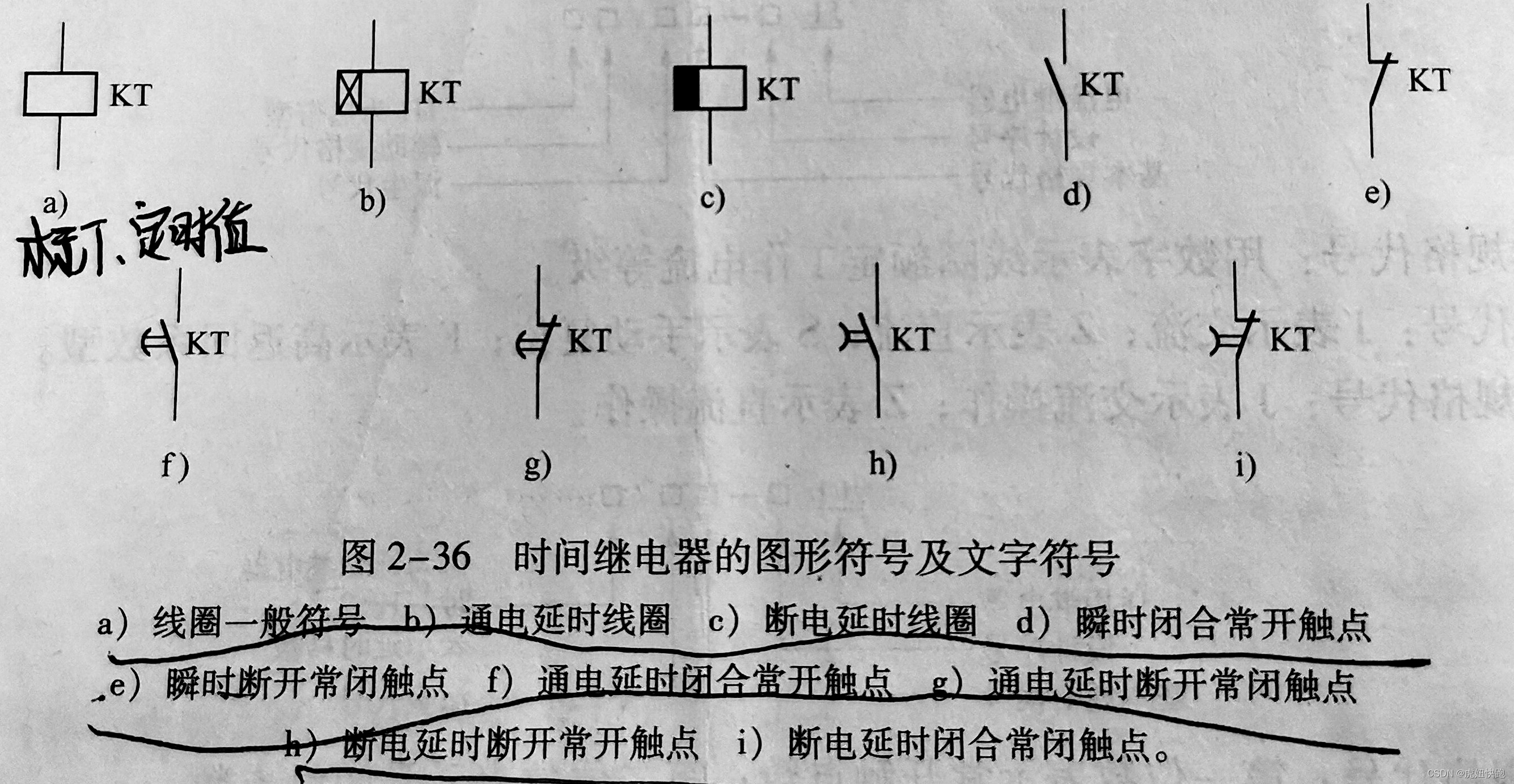

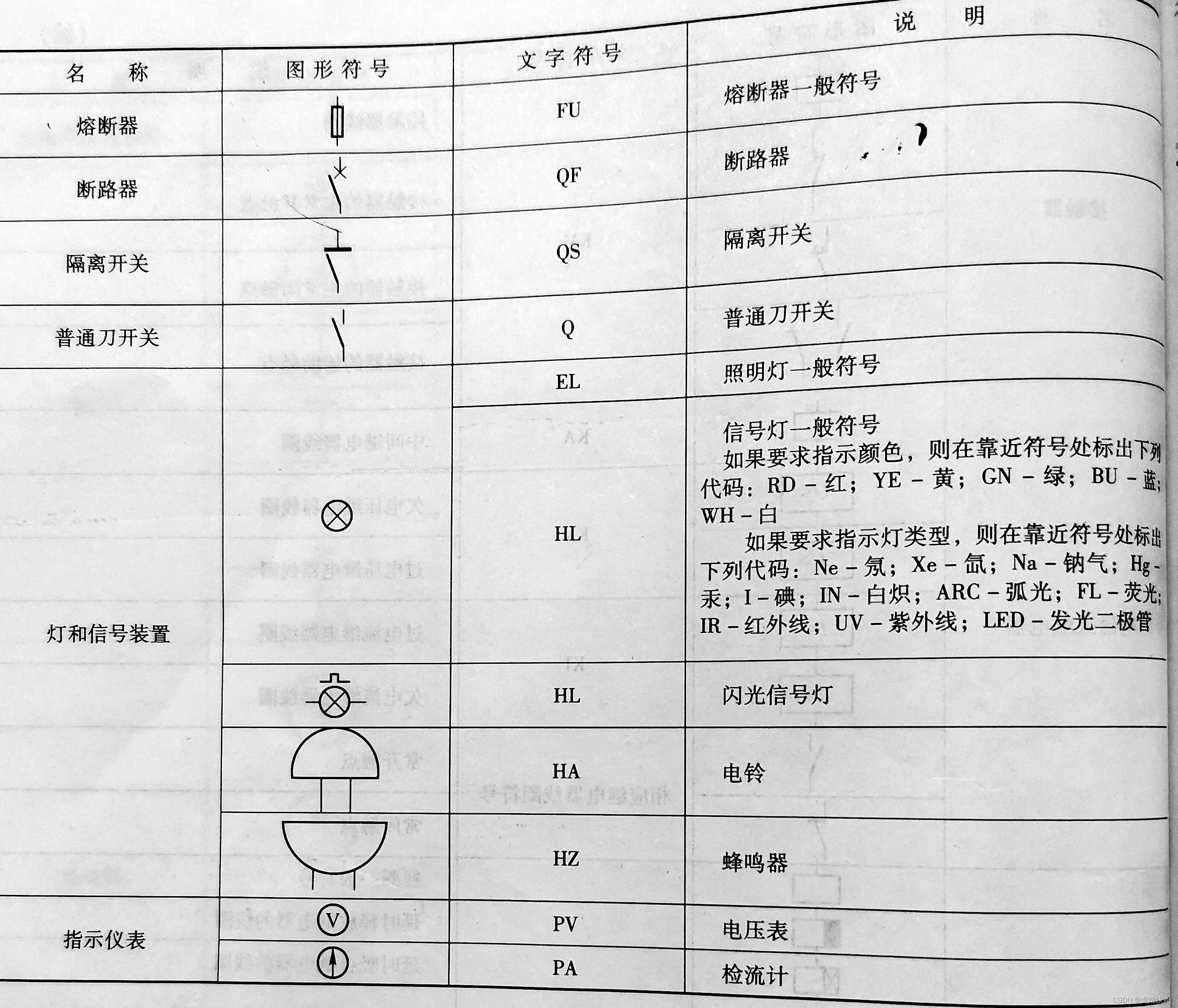

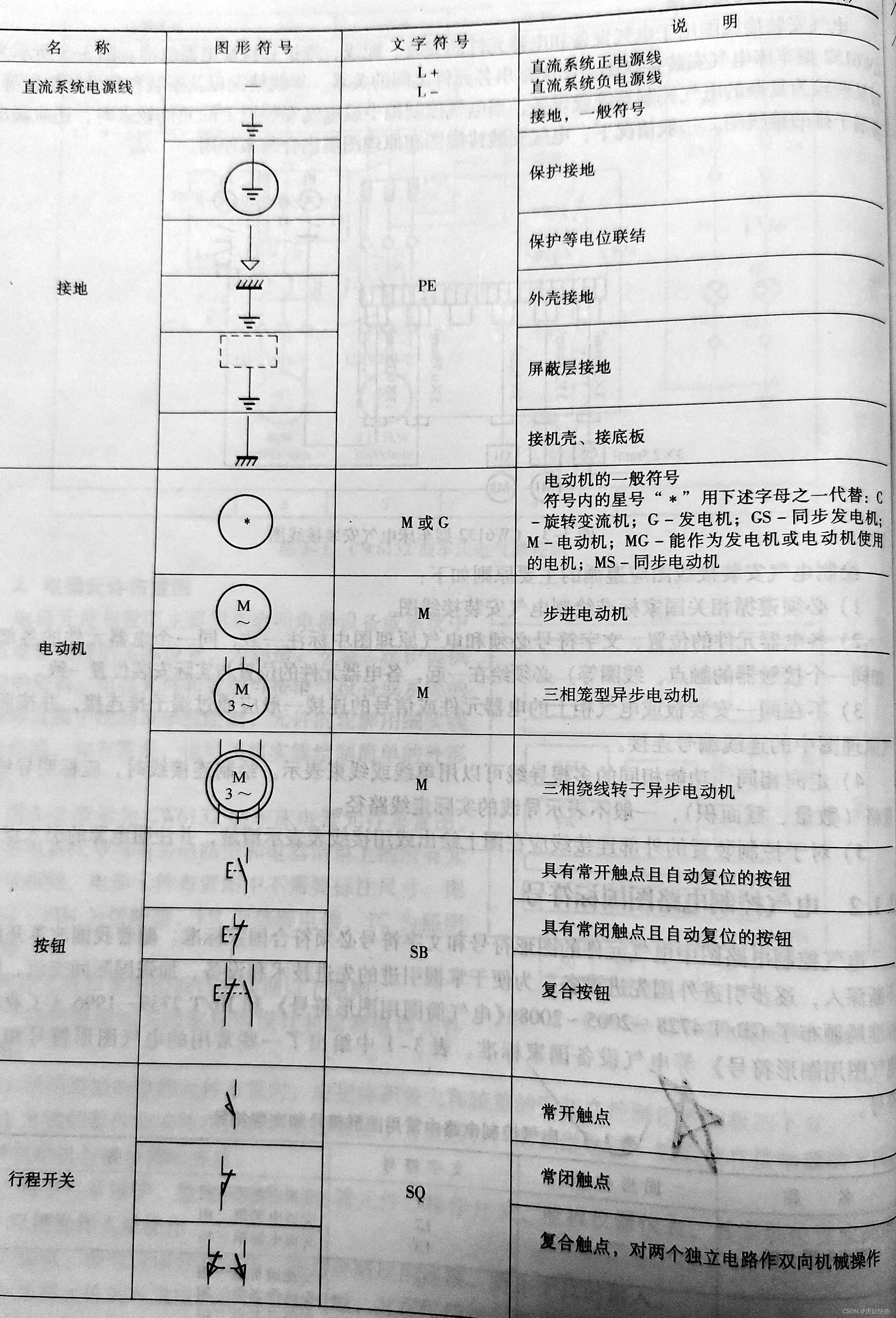

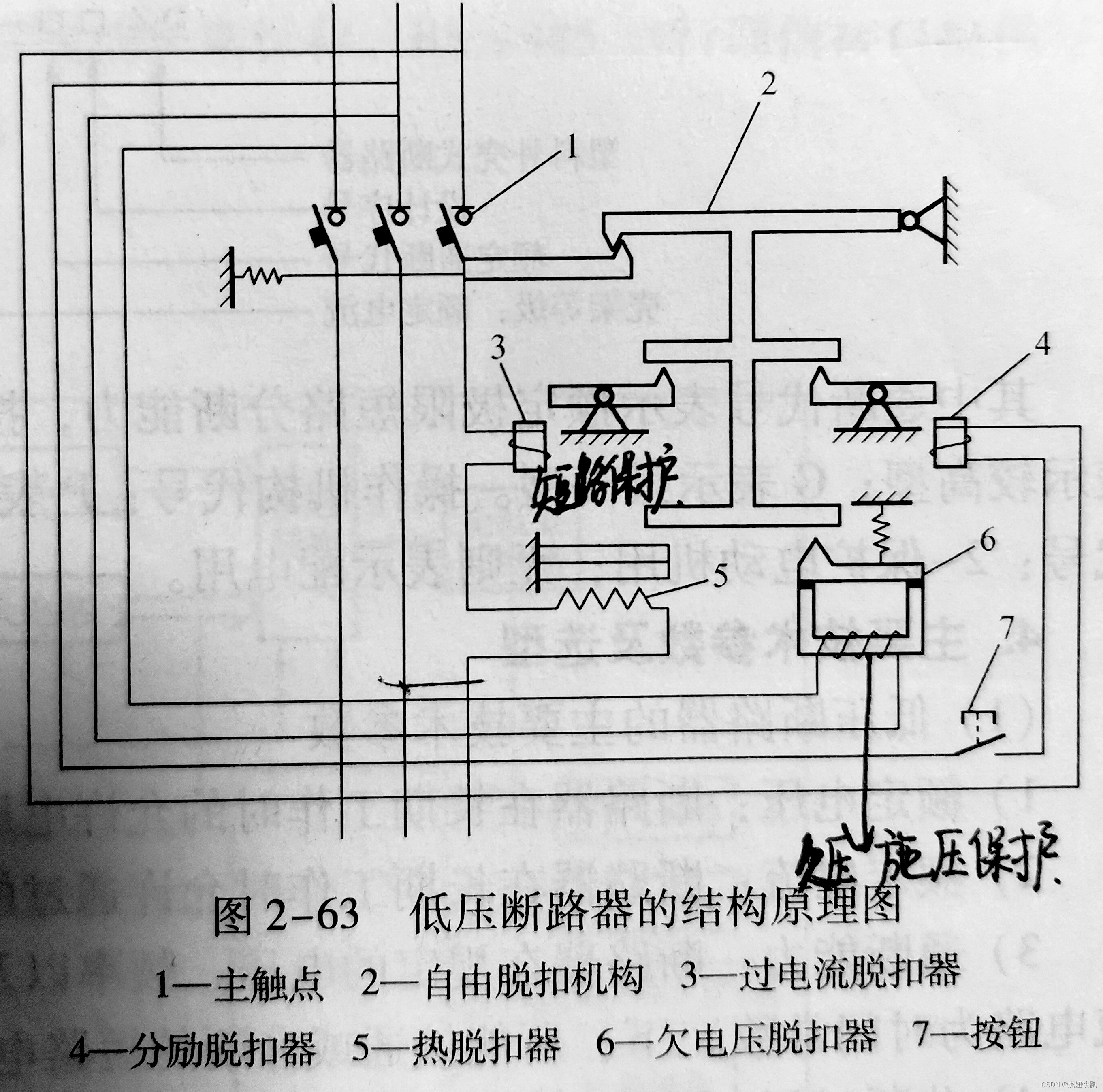

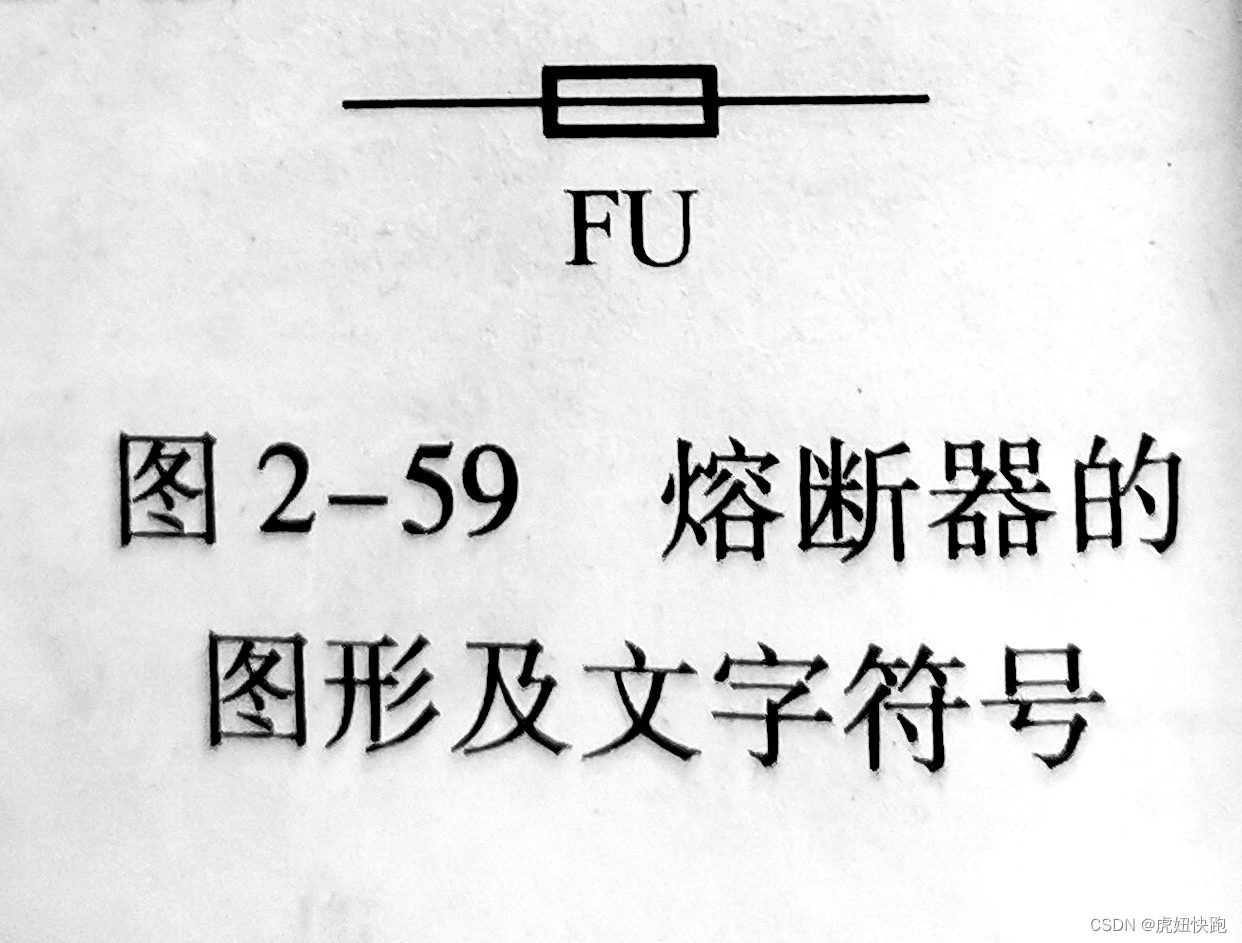

接触器的图形及文子符号如下图
