爬电距离与电气间隙

1、爬电距离(Creepage distance)的定义：

        爬电距离是沿绝缘表面测得的两个导电零部件之间或导电零部件与设备防护界面之间的最短路径。即在不同的使用情况下，由于导体周围的绝缘材料被电极化，导致绝缘材料呈现带电现象。

2、电气间隙（air clearance）的定义：

        电气间隙是指在两个导电零部件之间或导电零部件与设备防护界面之间测得的最短空间距离。即在保证电气性能稳定和安全的情况下，通过空气能实现绝缘的最短距离。

3、简单理解爬电距离与电气间隙：

      爬的意思，可以看做一个蚂蚁从一个带电体走到另一个带电体的必须经过最短的路程，就是爬电距离。电气间隙，是一个带翅膀的蚂蚁，飞的最短距离。

4、举例：

从下图可以看出

1>电气间隙与挖槽的长度是没有关系的。

2>槽宽小于1mm不影响爬电距离，槽宽大于1mm，影响爬电距离。

                                             图：爬电距离和电气间隙的理解示意图

 5、导线过流能力与线宽的关系

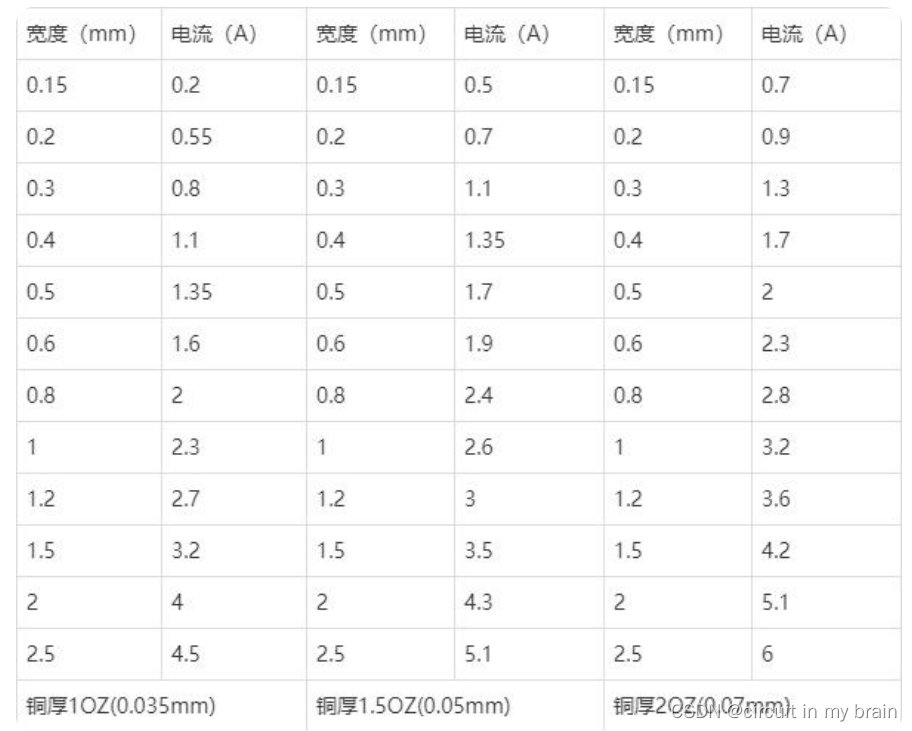

                                              图：导线线宽和过流能力关系对照表

       一般我们常用的35um铜厚1oz时，线宽0.5mm过1A左右电流，1mm线宽过2A，2mm线宽过4A电流，近似过流能力是线宽的2倍左右。

6、爬电距离与电气间隙的安规要求

从下图的对比看，同样电压的情况下电气间隙的距离要比爬电距离要求距离更近一点。

                                               图：安规要求中的爬电距离和电气间隙
