LM358高端检测电流是否可行检测电流0-500MA

已于 2023-12-06 16:49:30 修改
阅读量1.1k 收藏 8
点赞数 10
文章标签： 51单片机 嵌入式硬件 单片机
于 2023-12-05 14:57:36 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_59487672/article/details/134806990
版权

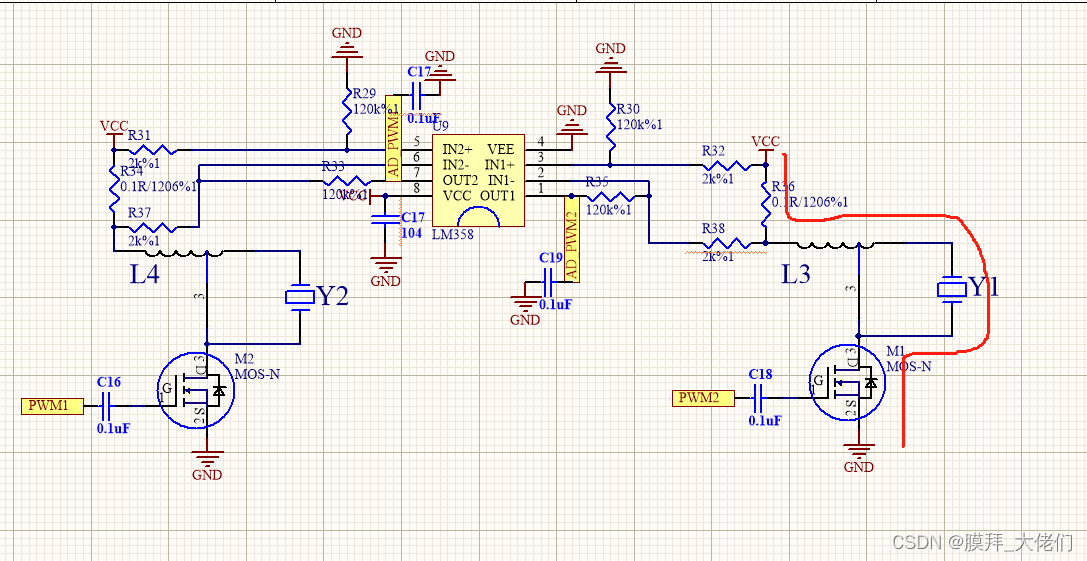

 在网上看到一些lm358的检测电流的电路便抄了下来，检测电流最大500ma，单片机ad口检测点最大3v，然后就按照原理图飞了个电路，接上5v电源，没有接负载时out1口的电压是3.6v，接负载通过300MA电流是3.53v，1A电流是3.37v，并没有按照理论是0-3v电压输出，请给位大神指出原理图中的错误点。

我的理论电压是0.5A*0.1R*（120k/20k）=3v ，AD口的最大检测值

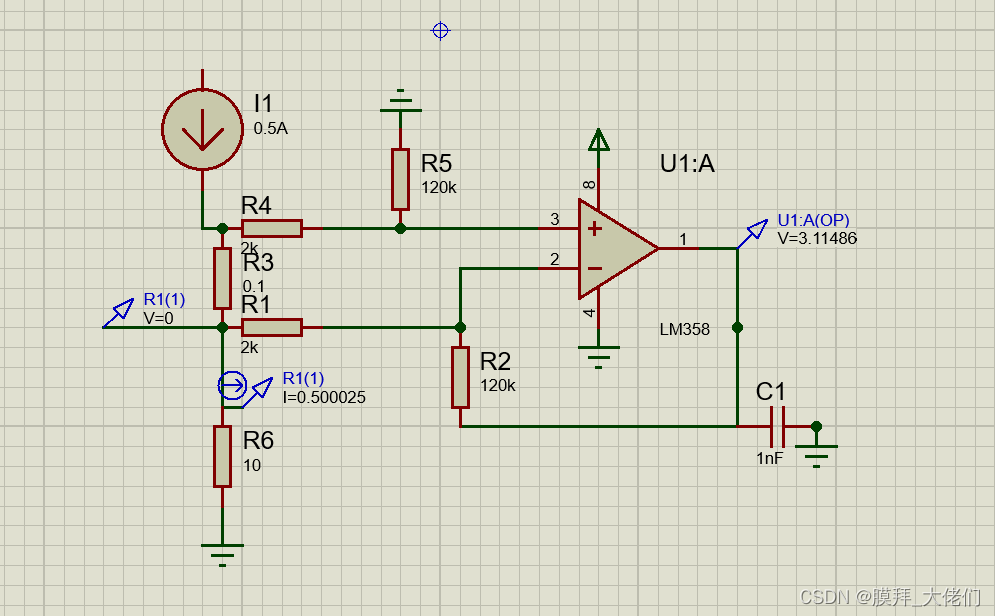

通过proteus仿真是输入500ma电流输出值是3.1v，比理论值多了0.1v，但是飞线出来测试的电压却不对，反复看了几遍飞出来的线路是正确的

借鉴博主的原理做的原理图：【单片机笔记】基于LM358的差分放大，电流检测电路-CSDN博客
