【LTspice】004 Voltage Source 参数配置

目录

1. DC Value

2. PULSE

3. SINE

4. EXP

5. SFFM

6. PWL

7.  bv - 函数式电压源

---

1. DC Value

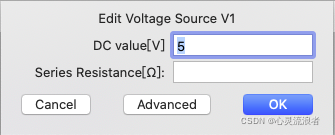

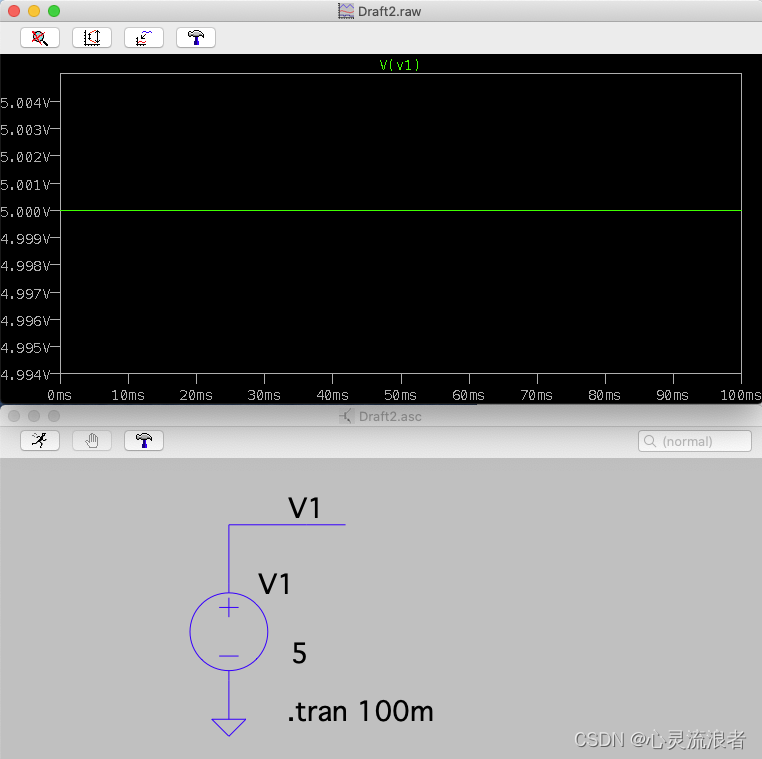

LTspice的Voltage source是我们必须了解的一个器件，任何一个仿真都会用到。下面详细介绍这个器件的设置。首先，设置一个直流电压，如下，直接输入DC value即可，serial Resistance代表内阻，我们一般不指定。

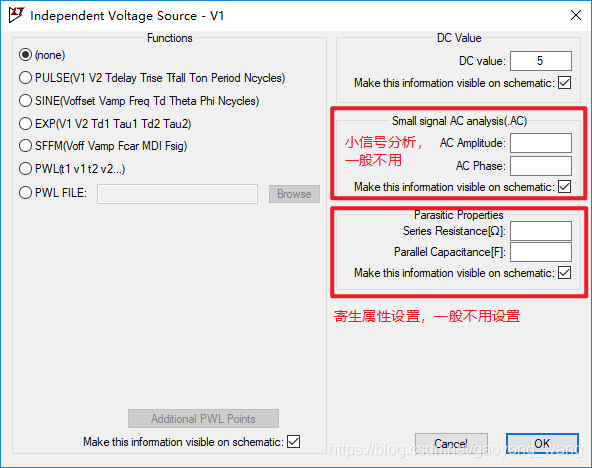

当点击【Advanced】，我们可以设置更多高级功能。如下，每一个功能后面括号里是实现这个功能需要编辑的参数。

2. PULSE

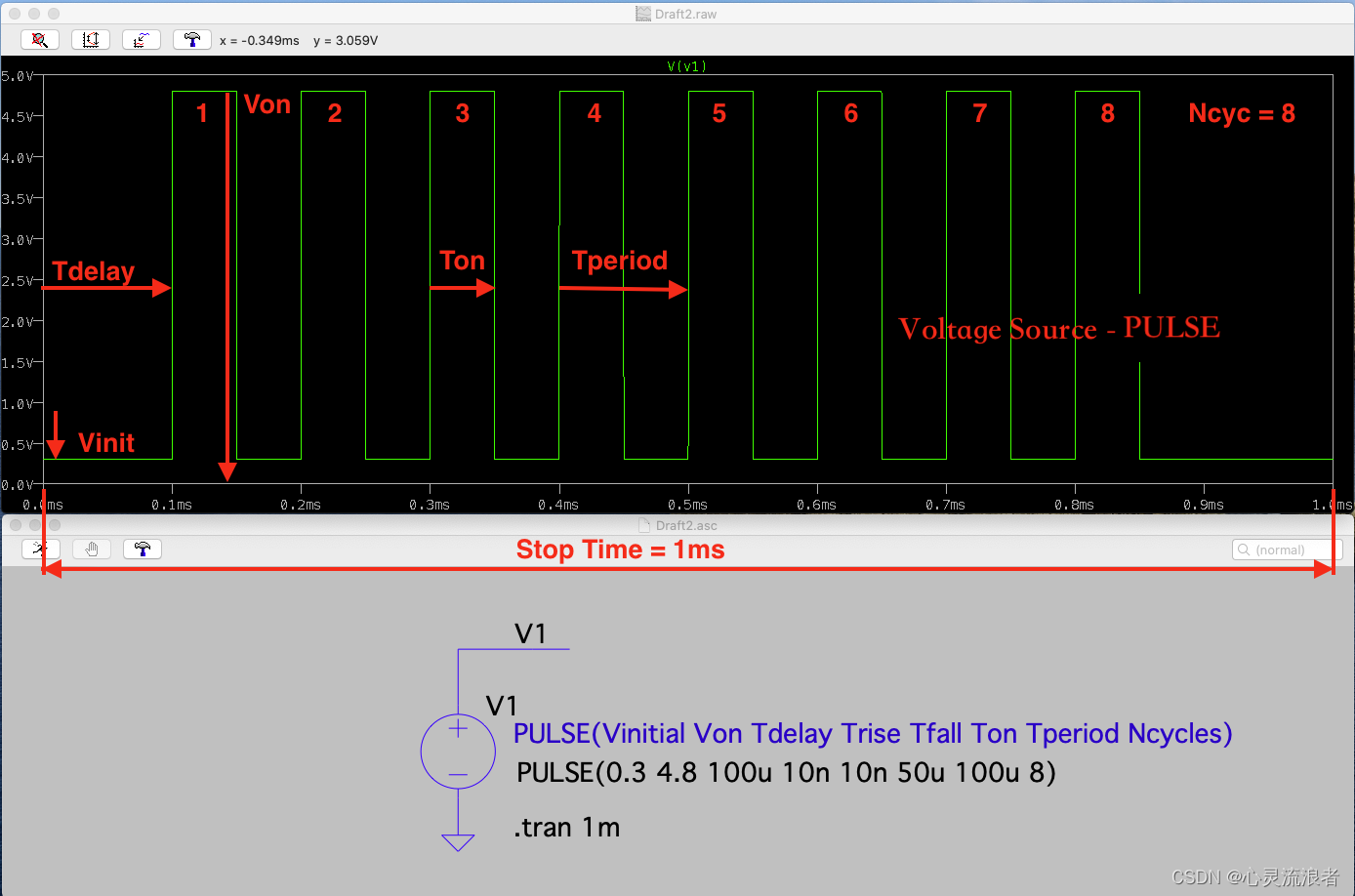

Vinitial：初始电压；
Von：高电平电压；
Tdelay：延时时间，指仿真开始的0时刻到出现第一个波形的延时；
Trise：波形的上升时间，一般设置10n(纳秒)即可；
Tfall：波形的下降时间，一般设置10n(纳秒)即可；
Ton：导通时间；
Tperiod：周期；
Ncycles：循环次数，可简单理解为波形的个数。

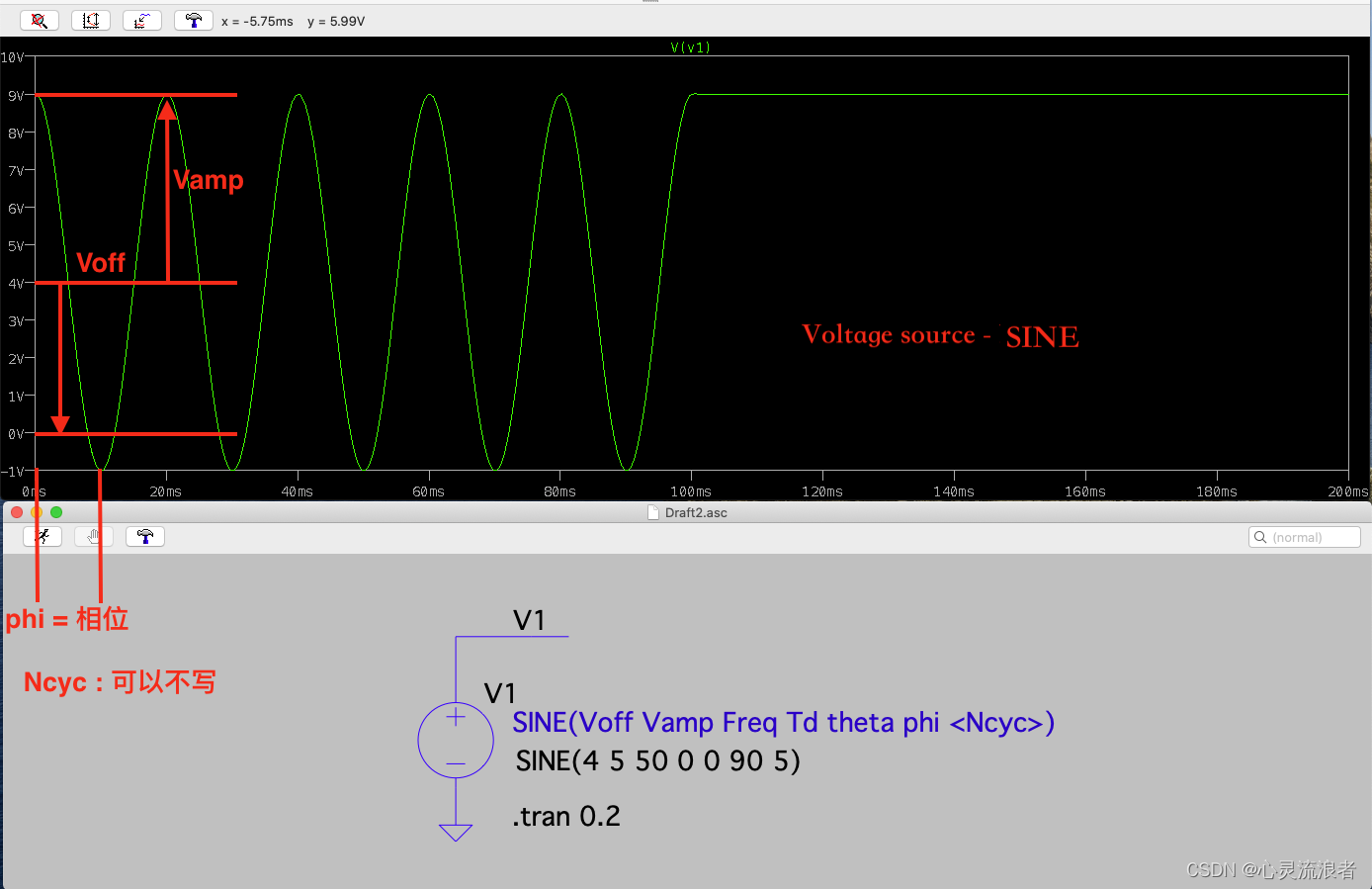

3. SINE

DC offset：直流偏置；
Amplitude：幅值；
Freq：频率；

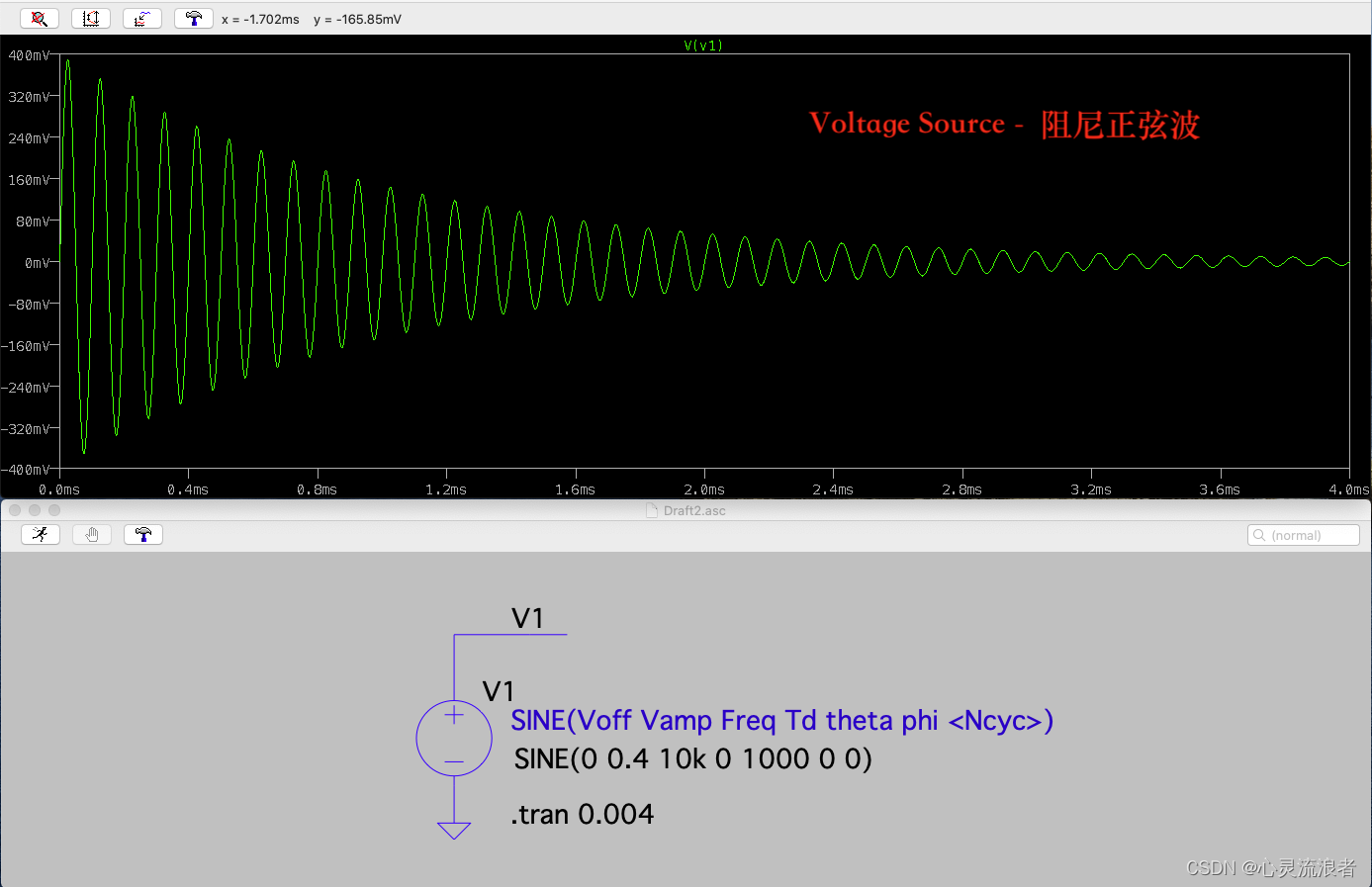

Theta：阻尼正弦波的阻尼因子。阻尼正弦波（见下图）是振幅会随时间增长而趋向零的正弦波；
Phi：相位。

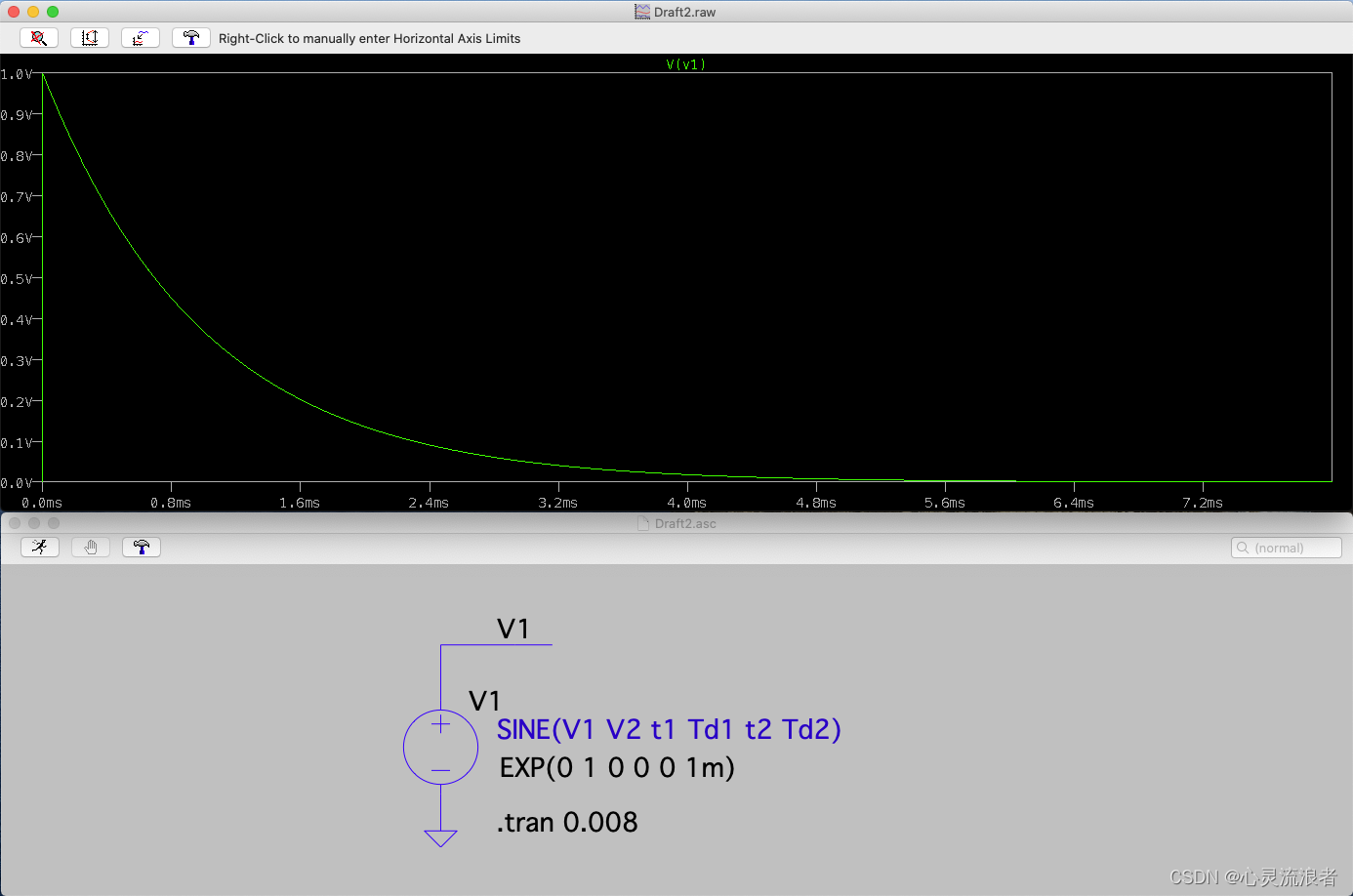

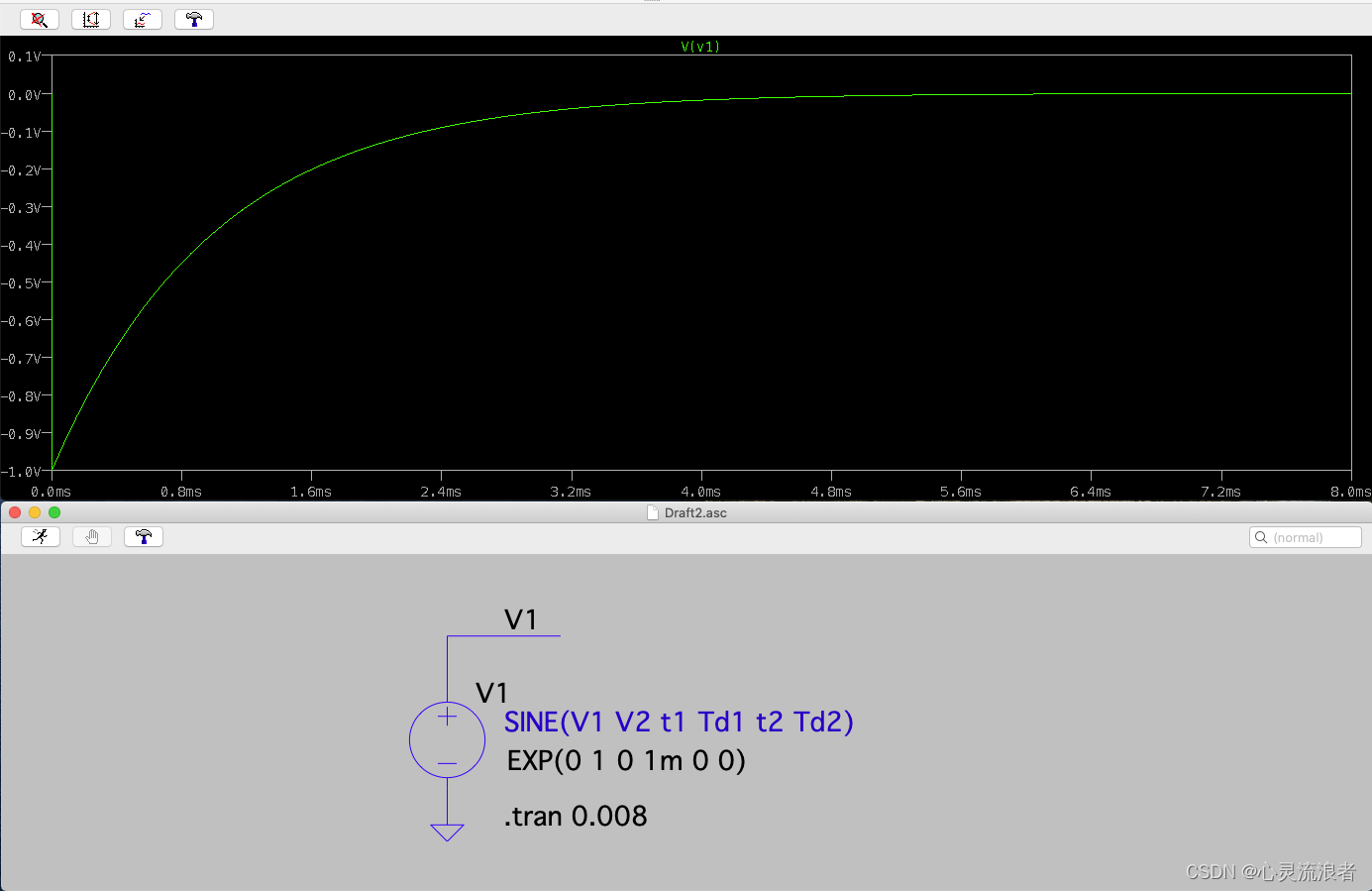

4. EXP

exponential的缩写，指数电压源。不做详细介绍，基本用不到。

5. SFFM

single frequency FM的缩写，单频FM电压源。不做详细介绍，基本用不到

6. PWL

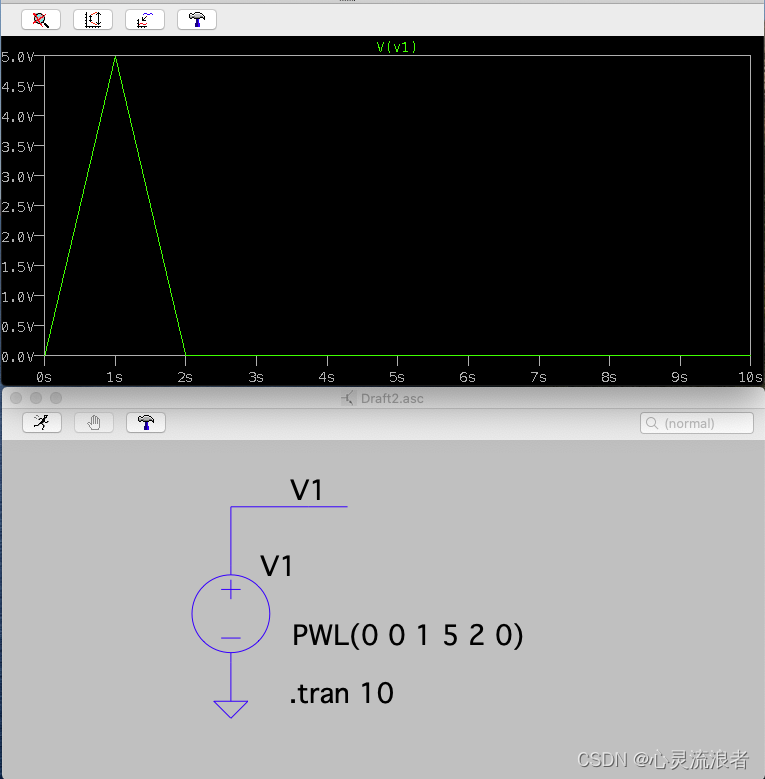

Piece-wise linear的缩写，分段线性电压源。(time , value) 去画图。

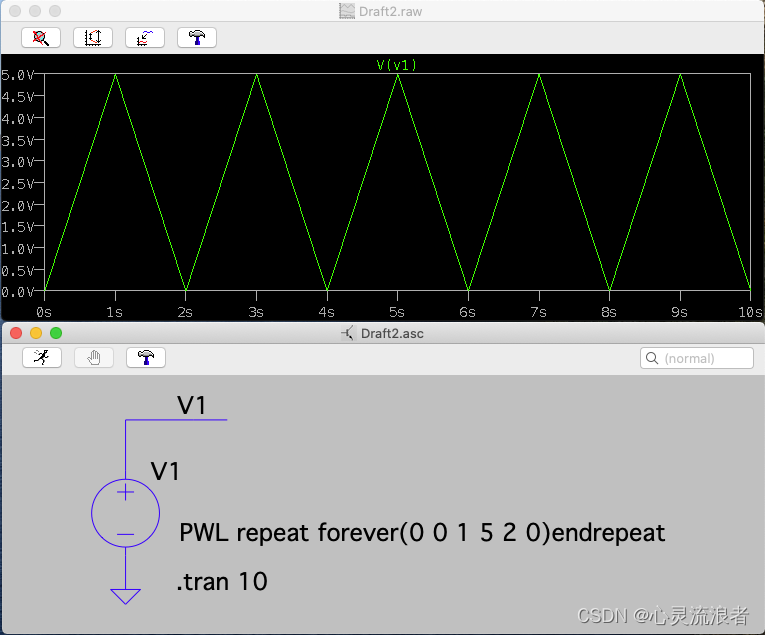

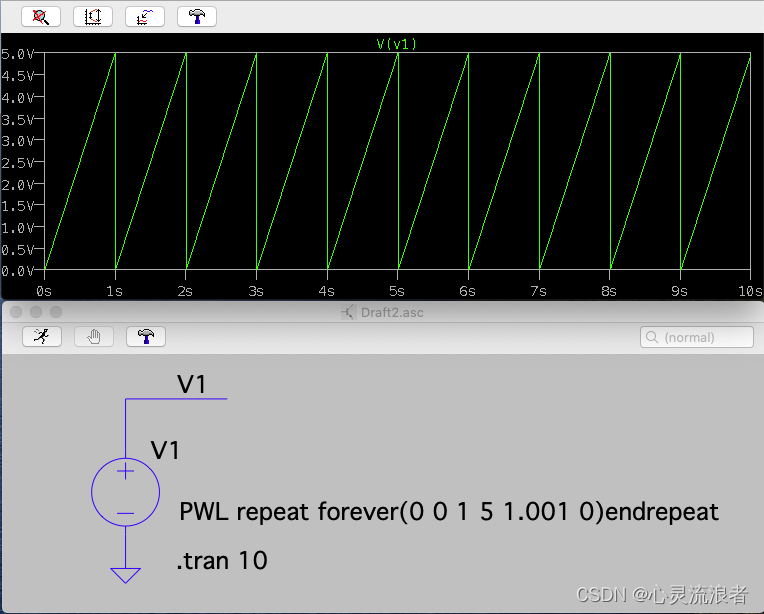

采用repeat forever(xxx,xxx, ...)endrepeat  format 去画三角波、锯齿波

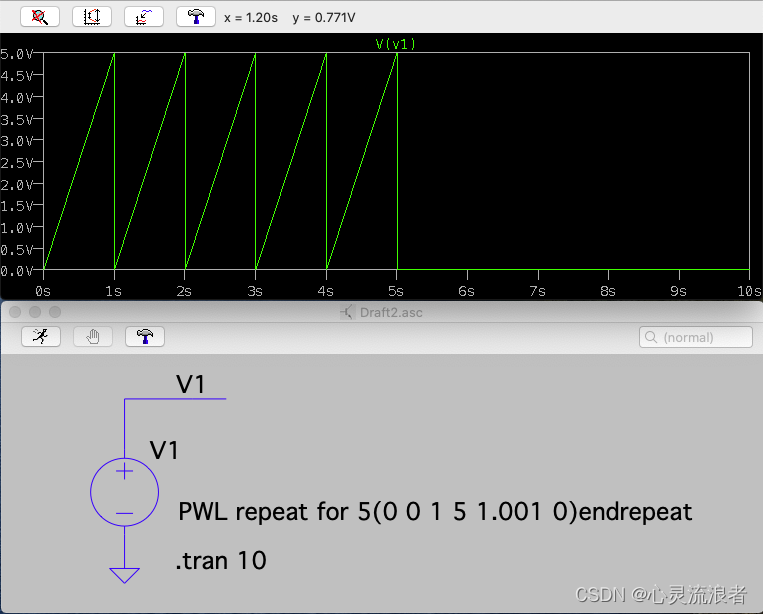

 设定执行次数  repeat for N

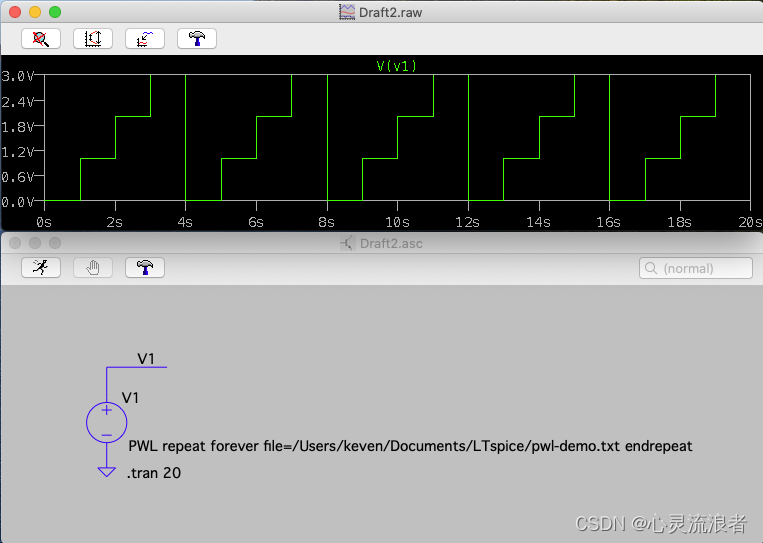

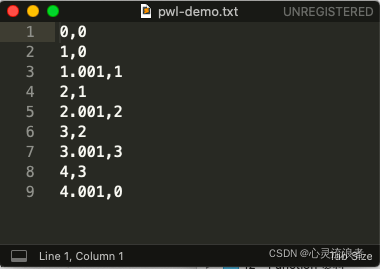

 采用外部倒入 txt文档的方式, file = 文件路径

7. Arbitrary behavioral voltage soure (bv)

bv允许使用函数表达式来编写器件的输出电压。

 举例：

（1）V=time , 电压与时间呈线性关系

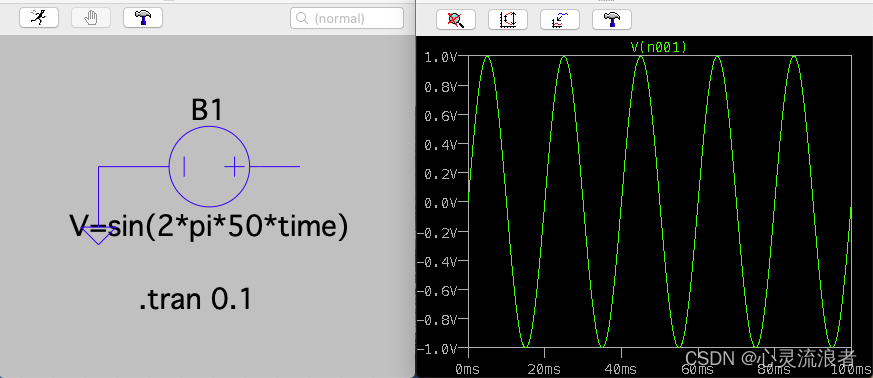

（2）V=sin( 2 * pi * 50 * time ) , 输出正弦波(50Hz)

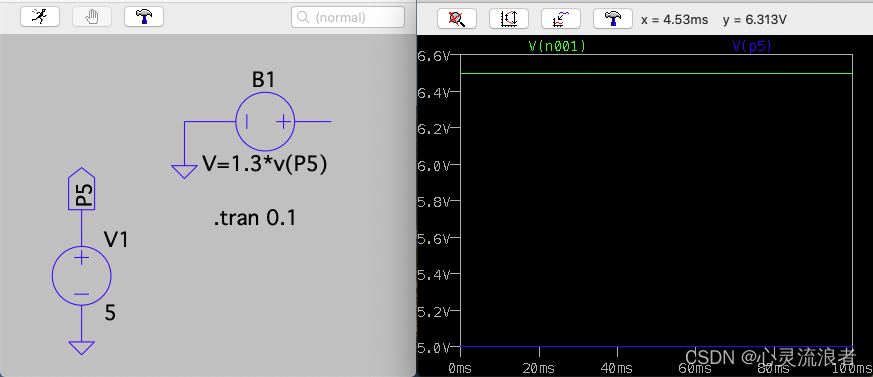

（3） 引用电压源电压

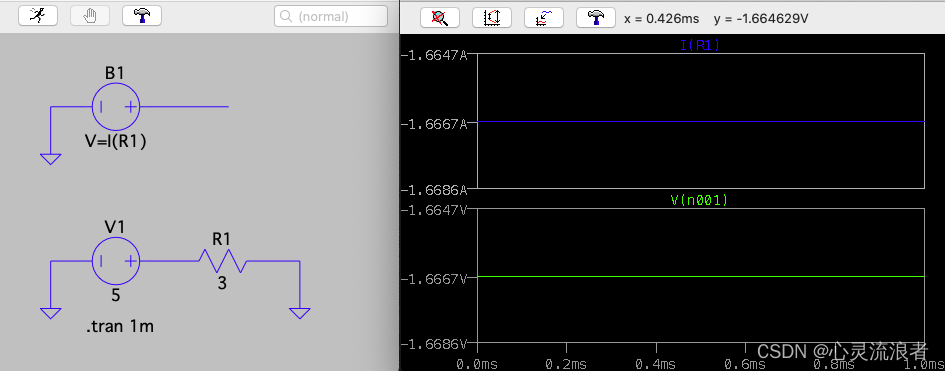

 (4) 引用元器件电流

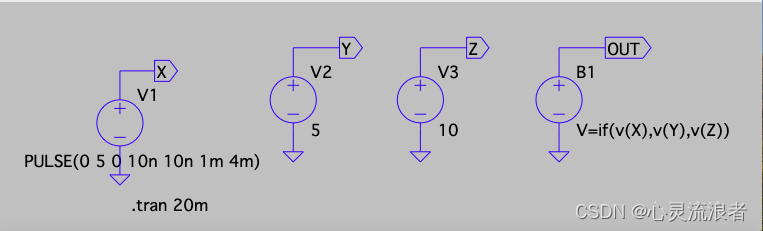

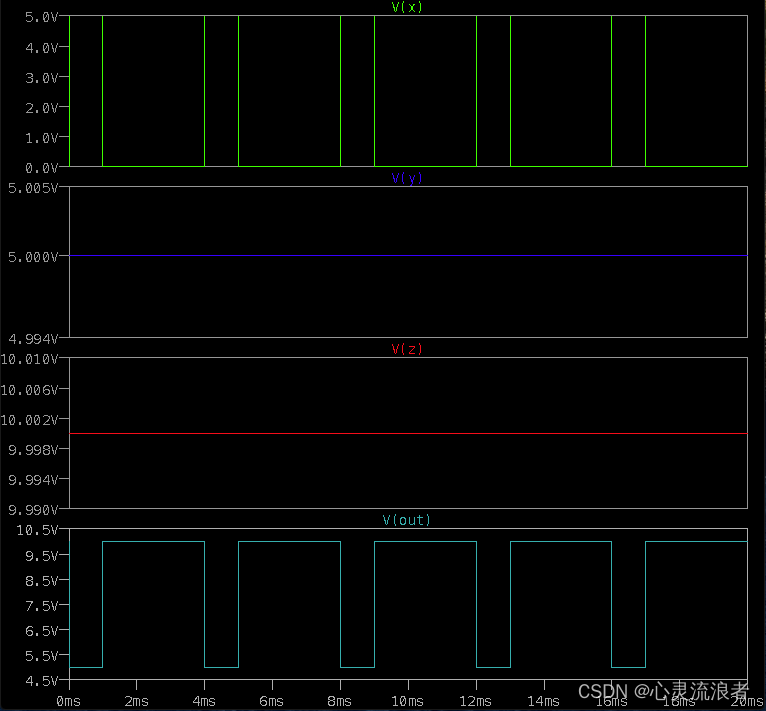

 (5) 使用bv做条件判断 (对if函数如何做判断不是很清楚）
