LTspice电路分析——直流分析

目录

1、静态工作点分析（.op）

2、直流扫描分析（.dc）

仿真二极管的正向伏安特性曲线

仿真三极管的输出特性曲线

3、直流传输特性分析（.tf）

---

        直流分析是指分析和计算直流电压源和直流电流源作用于电路时电路的工作状态；包括静态工作点分析、直流扫描分析、直流传输特性分析。

1、静态工作点分析（.op）

计算出给节点的电压，各器件的电流等，以文本文件的方式输出

静态工作点分析语句

.op

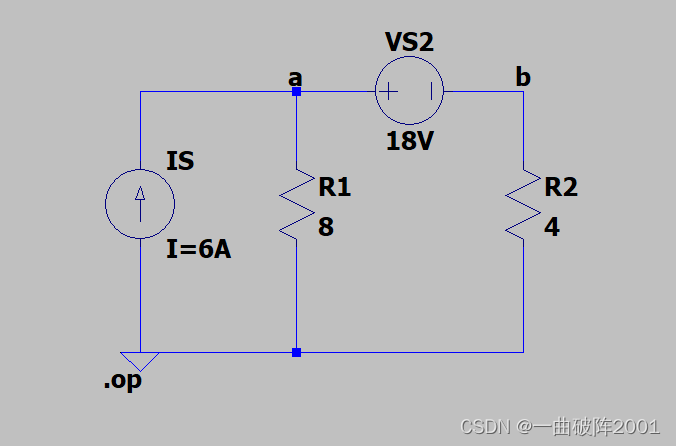

 仿真电路如下

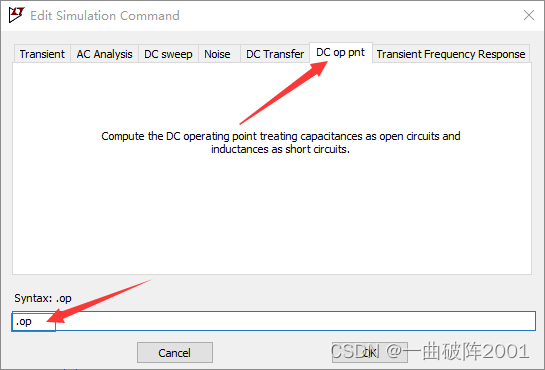

运行电路，选择.op命令（输入.op）如下

得到静态工作点分析仿真结果，可以知道I(R1)为3.5A，即流过电阻R1的电流I1为3.5A。

2、直流扫描分析（.dc）

直流参数扫描可以用来对变化信号源的直流值，进行直流分析； 用来仿真放大器的输入输出关系图，或是二极管的伏安特性曲线、三极管的特性曲线。

仿真二极管的正向伏安特性曲线

直流扫描分析语句：

.dc Vin 0V 0.8V 0.01V

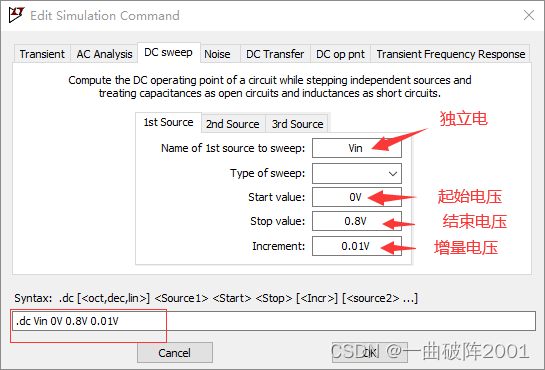

仿真操作——“选择菜单栏的Simulate->Run”出现以下界面，选择独立电源Vin，并设置起始电压、结束电压、电压增量；设置完成后，点击OK。

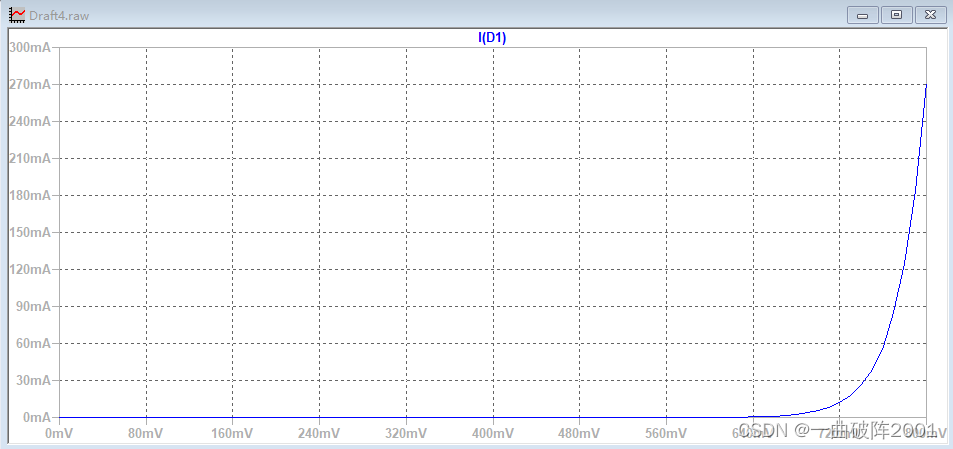

在电路界面使鼠标指针放在二极管D上，点击左键，可以出现仿真结果。

仿真三极管的输出特性曲线

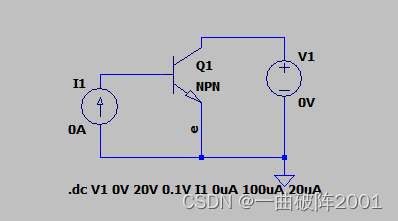

仿真电路如下，电路中有独立电源分别为电压源V1，电流源I1

直流扫描分析语句：

.dc V1 0V 20V 0.1V I1 0uA 100uA 20uA

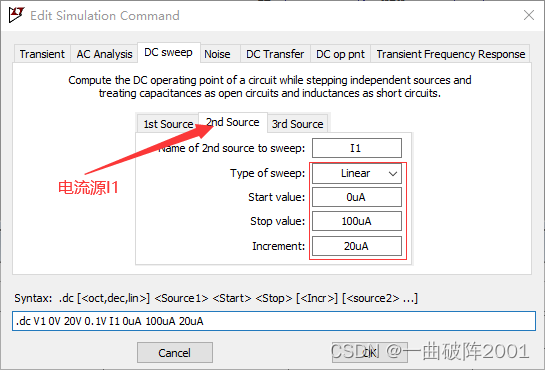

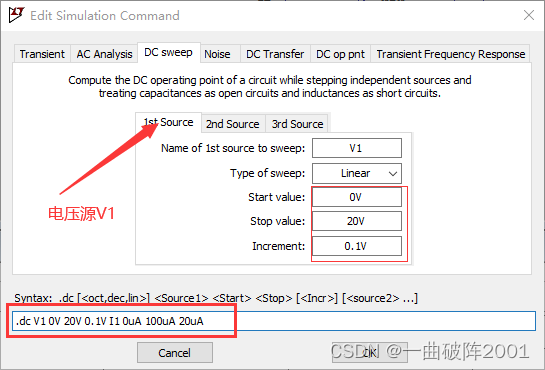

仿真操作——“选择菜单栏的Simulate->Run”出现以下界面，选择独立电压源V1，并设置起始电压、结束电压、电压增量；选择独立电流源I1，并设置起始电流、结束电流、电流增量；设置完成后，点击OK。

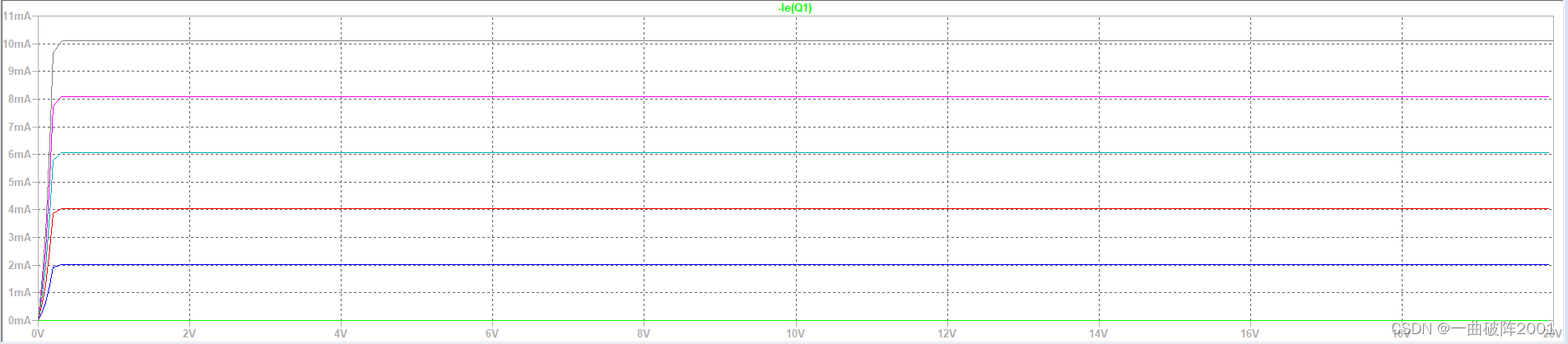

在电路界面按住ALT键，并使鼠标指针放在三极管发射极e输出的电路线上，点击左键，可以出现仿真结果。

3、直流传输特性分析（.tf）

计算小信号直流传递函数，传递函数：简单来说就是输出电阻与输入电阻的关系

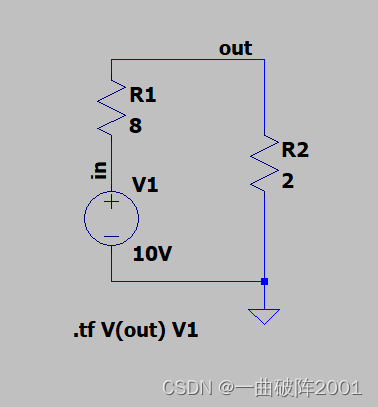

仿真电路：

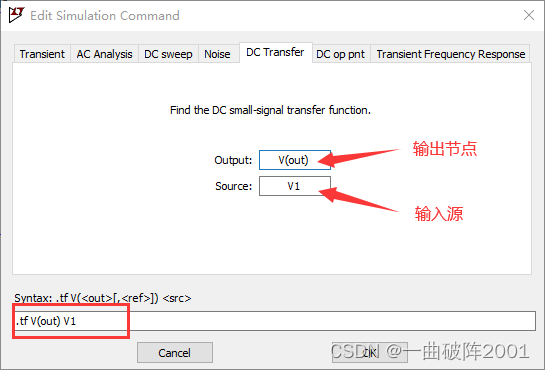

仿真操作——“选择菜单栏的Simulate->Run”出现以下界面，选择输出节点V（out），输入源V1；设置完成后，点击OK。

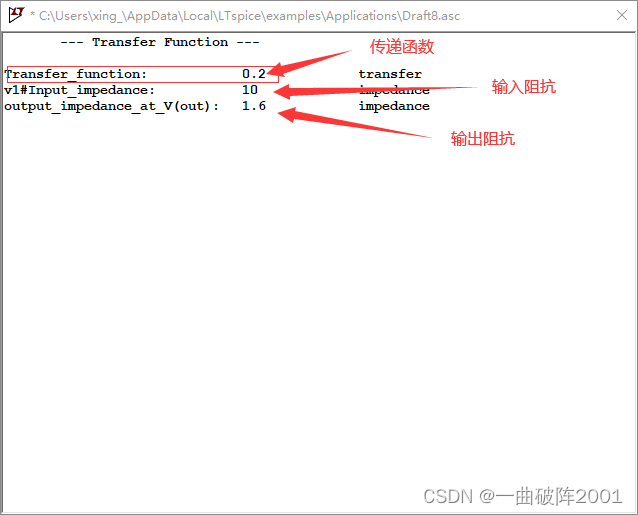

仿真结果如下，可以得到输入节点的电阻是10欧，输出节点的电阻是2//8=1.6欧，输出节点与输入节点的电压比值为0.2。
