【LTspice】005 伯德图绘制

目录

1 伯德图介绍

2 LTspice 截止频率验证

3 LTspice中如何添加光标

4 LTspice中如何将 幅频 和 相频曲线分开

---

1 伯德图介绍

Bode图由对数幅频特性和对数相频特性两张图组成。伯德图_百度百科

（1）对数幅频特性曲线
对数幅频特性是频率特性的对数值L(ω)=20lgA (ω)（dB）与频率ω的关系曲线；对数幅频特性的纵轴采用线性分度，为幅值的分贝数，即 L(ω)=20lgA(ω)，A(ω)每增加10倍，L(ω)增加20dB；横坐标采用对数分度，即横轴上的ω取对数后为等分点。

（2）对数相频特性曲线
对数相频特性是频率特性的相角 (度)与频率的关系曲线。对数相频特性横轴采用对数分度；纵轴为线性分度，表示相角的度数，单位为度。

（3）对数频率特性优点

1. 取对数，展宽了频率范围 。
2. 对于不含不稳定环节的系统，可由对数频率特性得到系统的传函。
3. 典型环节可用直线或折线近似表示。

（4）典型环节的对数频率特性
        积分环节、惯性环节、微分环节、二阶振荡环节、比例环节、滞后环节、不稳定环节
        第十一讲　频域分析法（伯德图） - 知乎

2 LTspice 截止频率验证

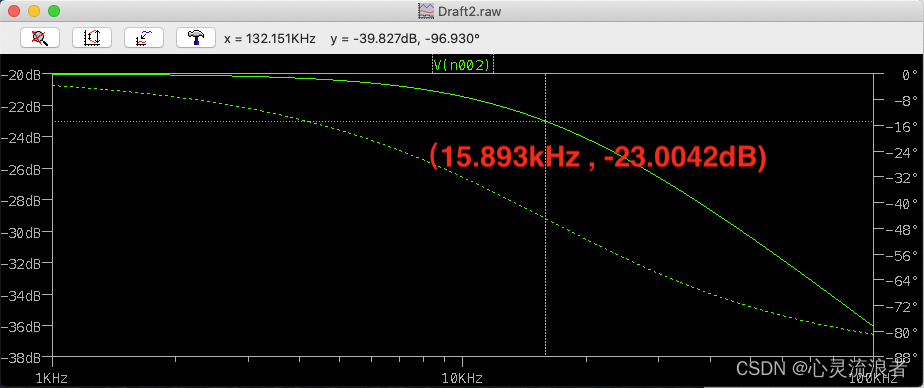

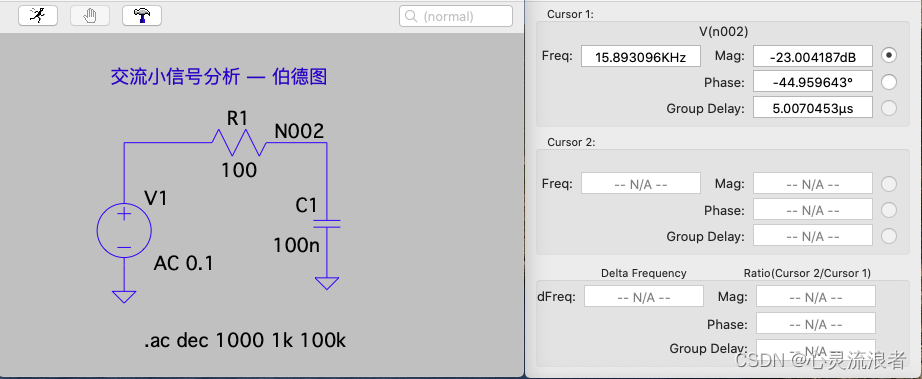

如下图，新建一个简单的RC低通滤波电路，可以计算截止频率为15915.49430919Hz
截止频率计算公式为：F=1/(2*Pi*R*C)。截止频率就是指一个系统的输出信号能量开始大幅下降或者在带阻滤波器中为大幅上升的边界频率（一般以－3dB为界限）。
当保持输入信号的幅度不变，改变频率使输出信号降至最大值的0.707倍，即用频响特性来表述即为－3dB点处即为截止频率，它是用来说明频率特性指标的一个特殊频率。
LTspice基础教程-020.绘制伯德图_gaoyong_wang的博客-CSDN博客_ltspice 波特图

3 LTspice中如何添加光标

LTspice的光标和示波器的类似，在波形查看器中可以添加两个光标，对波形进行测量。
单击波形名字便可添加一个光标，同时弹出光标的相关信息；按住光标左键不放可以拖动光标位置；再次单击波形名字可添加第二个光标，同时光标信息窗口会计算时间与电压差值，频率等信息；关闭这个小窗口就会关闭光标。

LTspice基础教程-012.如何使用光标_gaoyong_wang的博客-CSDN博客_ltspice怎么使用

4 LTspice中如何将 幅频 和 相频曲线分开

LTspice默认幅频特性曲线和相频特性曲线绘制在一起，如果要将两个分开，可以添加一个绘图区，如下图操作：
