ESP8266-12F是一款拥有1个ADC引脚，7个GPIO引脚和2个Rx/Tx的微控制器，工作电压在3.0V~3.6V，最大电流大于500mA。其尺寸为24*16*3mm，支持80MHz和160MHz主频。GPIO16可配置为输入、输出或输入下拉，其他GPIO引脚同样具有多种配置选项。
上面的官网里可以下载到芯片或模组的手册
ESP8266-12F

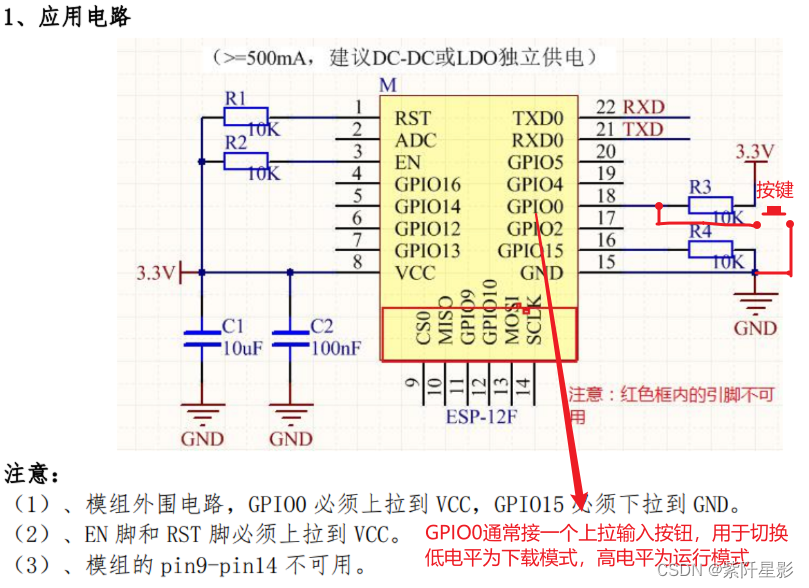

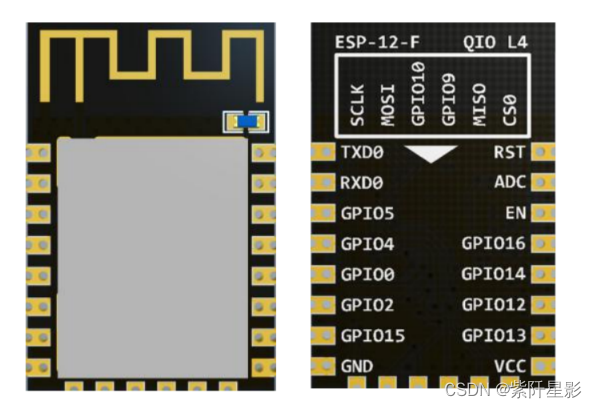

图解ESP8266-12F,官方资料的实物图和应用电路原理图。和我自己画的引脚功能图。
关键参数：
- 可用引脚：1(ADC)+7(GPIO)+2(Rx,Tx)
- 供电范围：供电电压 3.0V ~ 3.6V，供电电流 >500mA
- ADC测量：测量0到1V之间的电压，10位ADC(0~1024)
- 体积大小：24*16*3(±0.2)MM （其中 PCB 厚度 0.8MM）
- 主频支持 80 MHz 和 160 MHz。
引脚注意：
GPIO16可以设置输入，输出，输入下拉(默认)，剩余的GPIO引脚可以设置输入，输出，输入下拉(默认)。
INPUT（输入）、OUTPUT（输出）、INPUT_PULLDOWN（输入下拉）、INPUT_PULLUP（输入上拉）
