【软件设计师—基础精讲笔记7】第七章面向对象技术

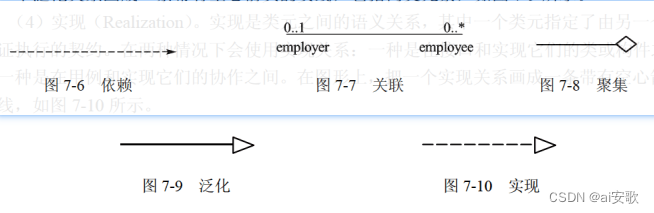

依赖关系：一个事物发生变化影响另一个事物。

泛化关系：特殊/一般关系

关联关系：描述了一组链，链是对象之间的连接。

聚合关系：整体与部分生命周期不同。部分脱离整体可存在

组合关系：整体与部分生命周期相同。部分脱离整体消失

实现关系：接口与类之间的关系

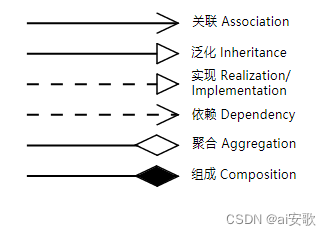

【总结记忆：菱形需看头，实成和空聚；三角要看线，实泛虚实现；箭头还看线，虚赖实关联】

【2】对象图：展现了某一时刻一组对象以及他们之间的关系，描述了在类图中所建立的事物的实例的静态快照。对象图一般包括对象和链。对象图也给出系统的静态设计视图。

【3】用例图：展现了一组用例、参与者以及它们之间的关系。其展示的是该系统在它的外面环境中所提供的外部可见服务。用例图的关系有两种：扩展关系《extend》、包含关系《include》。

包含关系：其中这个提取出来的公共用例称为抽象用例，而把原始用例称为基本用例或基础用例：当可以从两个或两个以上的用例中提取公共行为时，应该使用包含关系来表示它们。

扩展关系：如果一个用例明显地混合了两种或两种以上的不同场景，即根据情况可能发生多种分支，则可以将这个用例分为一个基本用例和一个或多个扩展用例，这样使描述可能更加清晰。

【4】交互图：用于对系统的动态方面进行建模。一张交互图由一组对象和它们之间的关系组成，包含它们之间可能传递的消息。交互图表现为序列图、通信图、交互概览图和计时图。

序列图是强调消息时间顺序的交互图；

通信图是强调接收和发送消息的对象的结构组织的交互图；

交互概览图强调控制流的交互图。

计时图描述对象状态随着时间改变的情况，适合分析周期和非周期性任务。

【5】状态图：展现了一个状态机，它由状态、转换、事件和活动组成。状态图强调对象行为的事件顺序。其通常包括简单状态和组合状态、转换（事件和动作）。

状态是指对象的生命周期中某个条件或者状态，是对象执行了一系列活动的结果，当某个事件发生后，对象的状态将发生变化。

嵌套在另外一个状态中的状态称为子状态，含有子状态的状态称为组合状态。

转换是两个状态之间的种关系，表示对象将在源状态中执行一定的动作，并在某个特定事件发生而且某个特定的警界(监护)条件满足时进入目标状态。

动作是一个可执行的原子操作，是不可中断的。

【6】活动图：是一种特殊的状态图，它展现了在系统内从一个活动到另一个活动的流程。活动图专注于系统的动态视图，强调对象间的控制流程。

【7】构件图：展现了一组构件之间的组织和依赖。构件图专注于系统的静态实现视图。

【8】组合结构图：用于描述一个分类器 (如类、构件或用例)的内部结构，分类器与系统中其他组成部分之间的交互端口，展示一组相互协作的实例如何完成特定的任务，描述设计、架构模式或策略。

【9】部署图：是用来对面向对象系统的物理方面建模的方法，展现了运行时处理结点以及其中构件(制品)的配置。部署图对系统的静态部署视图进行建模，它与构件图相关。

【10】包图：展现由模型本身分解而成的组织单元以及其间的依赖关系。包可以拥有其他元素，可以是类、接口、构件、结点、协作、用例和图，甚至是嵌套的其他包。一个元素只能被一个包所拥有，拥有关系的包形成了一个命名空间，其中同一种元素的名称必须唯一。

三、设计模式

1、要素

4个基本要素：模式名称、问题、解决方案、效果。

设计模式确定了所包含的类和实例，它们的角色、协作方式以及职责分配。每一个设计模式都集中于一个特定的面向对象设计问题或设计要点，描述了什么时候使用它，在另一些设计约束条件下是否还能使用，以及使用的效果和如何取舍。按照设计模式的目的可以分为三大类。

2、创建型设计模式

创建型模式抽象了实例化过程，它们帮助一个系统独立于如何创建、组合和表示它的那些对象。一个类创建型模式使用继承改变被实例化的类，而一个对象创建型模式将实例化委托给另一个对象。

该模式允许用结构和功能差别很大的“产品”对象配置一个系统。配置可以是静态的 (即在编译时指定)，也可以是动态的 (在运行时)。

设计模式名称	简要说明	速记关键字
Factory Method 工厂方法	定义一个创建对象的接口，但由子类决定需要实例化哪一个类。工厂方法使得子类实例化的过程推迟	动态生产对象
Abstract Factory 抽象工厂	提供一个接口，可以创建一系列相关或相互依赖的对象，而无需指定它们具体的类	生产成系列对象
Builder 生成器	将一个复杂类的表示与其构造相分离，使得相同的构建过程能够得出不同的表示	复杂对象构造
Prototype原型	用原型实例指定创建对象的类型，并且通过拷贝这个原型来创建新的对象	克隆对象
Singleton单例	保证一个类有一个实例，并提供一个访问它的全局访问点	单实例

（1）工厂方法

1、意图

定义一个创建对象的接口，让其子类自己决定实例化哪一个工厂类，工厂模式使其创建过程延迟到子类进行。【实例化延迟到子类】

2、实用性

①　当一个类不知道它所必须创建的对象类的时候；

②　当一个类希望由它的子类来指定它所创建的对象的时候；

③　当类将创建对象委托给子类的某个时候。

（2）抽象工厂

1、意图：

提供一个创建一系列**相关或相互依赖对象的接口，而无需指定它们具体的类。

2、适用性

①　一个系统要独立于它的产品的创建、组合和表示时

②　一个系统要由多个产品系列中的一个来配置时

③　当要强调一系列相关的产品对象的设计一边进行联合使用时

④　当提供一个产品类库，只想显示他们的接口而不是实现时

（3）生成器模式

1、意图

将一个复杂对象的构建与其表示相分离，使得同样的构建过程可以创建不同的表示。

2、适用性

①　当创建复杂对象的算法应该独立于该对象的组成部分以及其装配方式时

②　当构造过程必须允许被构造的对象有不同的表示时

（4）原型模式

1、意图

用原型实例指定创建对象的种类，并且通过复制这些原型创建新的对象

2、适用性

①　当一个系统应该独立于它的产品创建、构成和表示时

②　当要实例化的类是在运行时刻指定时，例如，通过动态装载

③　为避免创建一个与产品类层次平行的工厂类层次时

④　当一个类的实例只能有几个不同状态组合中的一种时。

3、结构型模式

设计模式名称	简要说明	速记关键字
Adapter适配器	将一个类的接口转换成另一种接口。使原本不相容的接口得以协同工作	转换接口
Bridge桥接	将类的抽象部分和它的实现部分分离开来，使它们可以独立地变化	继承树拆分
Composite组合	将对象组合成树型结构以表示“整体-部分”的层次结构，使得用户对单个对象和组合对象的使用具有一致性	树形目录结构
Decorator装饰	动态地给一个对象添加一些额外职责。它提供了用子类扩展功能的一个灵活的替代，比派生一个子类更加灵活	动态附加职责
Facade外观	定义一个高层接口，为子系统中的一组接口提供一个一致的外观，从而简化了该子系统的使用	对外统一接口
Flyweight享元	提供支持大量细粒度对象共享的有效方法	汉字编码
Proxy代理	为其他对象提供一种代理以控制这个对象的访问	快捷方式

（1）适配器模式Adapter

1、意图

将一个类的接口转换成另外一个接口。Adapter模式使得原本由于接口不兼容而不能一起工作的那些类可以一起工作。

2、适用性

①　想使用一个已经存在的类，但其接口不符合要求

②　想创建一个可以复用的类，该类可以与其他布线管的类或者不可预见的类协同工作。

③　（仅适用于对象Adapter ）你想使用一些已经存在的子类，但是不可能对每一个都进行子类化以匹配它们的接口。对象适配器可以适配它的父类接口。

（2）桥接模式bridge

1、意图

将抽象部分与其实现部分相分离，使它们都可以独立地变化

2、适用性

①　不希望在抽象和它的实现部分之间有一个固定的绑定关系。

②　类的抽象以及它的实现都应该可以通过生成子类的方法加以扩充。

③　对一个抽象的实现部分的修改应对客户不产生影响，即客户代码不必重新编译。

④　有许多类要生成的类层次结构。

⑤　想在多个对象间共享实现，但同时要求客户并不知道这一点。

（3）组合模式Compsite

1、意图

将对象组合成树形结构以表示“部分-整体”的层次结构。Compsite使得用户对单个对象和组合对象的使用具有一致性。

2、适用性

①　想表示对象的部分-整体层次结构。

②　希望忽略组合对象与单个对象的不同，统一地使用组合结构中所有对象。

（4）装饰模式Decorator

1、意图

动态的给一个对象添加一些额外的职责。

2、适用性

①　在不影响其他对象的情况下，以动态、透明的方式给单个对象添加职责。

②　处理那些可以撤销的职责。

③　当不能采用生成子类的方式进行扩充时。一种情况是，可能有大量独立的扩展，为支持每一种组合将产生大量的子类，使得子类数目呈爆炸性增长。另一种情况可能是，由于类定义被隐藏，或类定义不能用于生成子类。

（5）享元模式Flyweight

1、意图

运用共享技术有效地支持大量细粒度的对象。

2、适用性

①　一个应用程序使用了大量的对象。

②　完全由于使用大量的对象，造成很大的存储开销。

③　对象的大多数状态都可变为外部状态。

④　如果删除对象的外部状态，那么可以用相对较少的共享对象取代很多组对象。

⑤　应用程序不依赖于对象标识。由于Flyweight 对象可以被共享，对于概念上明显有别的对象，标识测试将返回真值。

4、行为型模式

行为模式设计算法和对象间职责的分配。行为模式不仅描述对象或类的模式，还描述他们之间的通信模式。

行为类模式使用继承机制在类间分派行为。行为对象模式使用对象复合而不是继承。

设计模式名称	简要说明	速记关键字
Chain of Responsibility职责链模式	通过给多个对象处理请求的机会，减少请求的发送者与接收者之间的耦合。将接收对象链接起来，在链中传递请求，直到有一个对象处理这个请求	传递职责
Command命令模式	将一个请求封装为一个对象，从而可用不同的请求对客户进行参数化，将请求排队或记录请求日志，支持可撤销的操作	日志记录，可撤销
Interpreter解释器模式	给定一种语言，定义它的文法表示，并定义一个解释器，该解释器用来根据文法表示来解释语言中的句子	虚拟机的机制
Iterator迭代器模式	提供一种方法来顺序访问一个聚合对象中的各个元素，而不需要暴露该对象的内部表示	数据集
Mediator中介者模式	用一个中介对象来封装一系列的对象交互。它使各对象不需要显式地相互调用，从而达到低耦合，还可以独立地改变对象间的交互	不直接引用
Memento备忘录模式	在不破坏封装性的前提下，捕获一个对象的内部状态，并在该对象之外保存这个状态，从而可以在以后将该对象恢复到原先保存的状态	游戏存档
Observer观察者模式	定义对象间的一种一对多的依赖关系，当一个对象的状态发生改变时，所有依赖于它的对象都得到通知并自动更新	联动
State状态模式	允许一个对象在其内部状态改变时改变它的行为	状态变成类
Strategy策略模式	定义一系列算法，把它们一个个封装起来，并且使它们之间可互相替换，从而让算法可以独立于使用它的用户而变化	多方案切换
Template Method模板方法模式	定义一个操作中的算法骨架，而将一些步骤延迟到子类中，使得子类可以不改变一个算法的结构即可重新定义算法的某些特定步骤	框架
Visitor访问者模式	表示一个作用于某对象结构中的各元素的操作，使得在不改变各元素的类的前提下定义作用于这些元素的新操作	数据与操作分离
