本文深入解析UFS协议的分层结构，包括应用层(UAP)的UFS指令集、设备管理器和任务管理器，传输层(UTP)的UPIU封装，以及互联层(UIC)的数据链路层(MIPI UniPro)和物理层(MIPI M-PHY)。通过理解这一协议，有助于嵌入式硬件和网络协议的开发。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

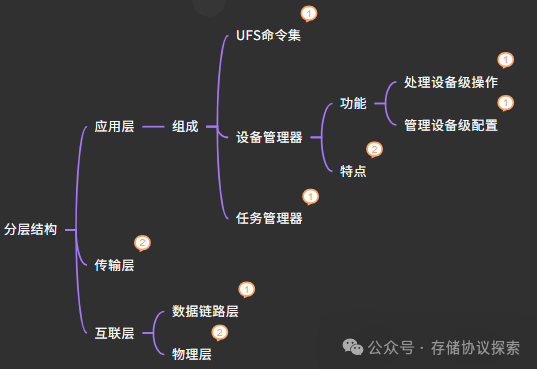

写在前面：本文参考UFS jedec3.1，本文思维导图如下

1. 分层概述

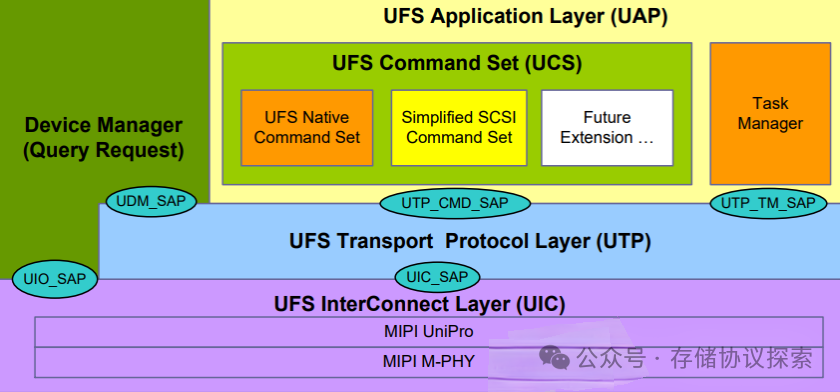

UFS协议分为3层，从上至下分别是：应用层(UAP)，传输层(UTP)，互联层(UIC)，具体结构如下图所示。

2.1 应用层

在应用层(UAP)中，包括：UFS指令集(UCS)，设备管理器(Device Manager)，任务管理器(Task Manager)三种。

UFS指令集

 基于SCSI命令集合，进行读写等操作

设备管理器
