锂电池升压芯片怎么选？FP6296/FP6295/FP5207关键参数与多场景适配策略！

在便携式电子设备、移动电源、电动工具等应用中，锂电池因其高能量密度和轻量化特性被广泛使用。然而，不同设备所需的工作电压各异，如何将锂电池的低电压提升至设备所需的高电压，电源升压芯片是关键。

本文将从FP5207、FP6295和FP6296三款电源升压芯片的不同技术参数和各种产品应用方面进行对比分析，系统梳理三款芯片的关键特性与选型策略。

一、芯片技术参数

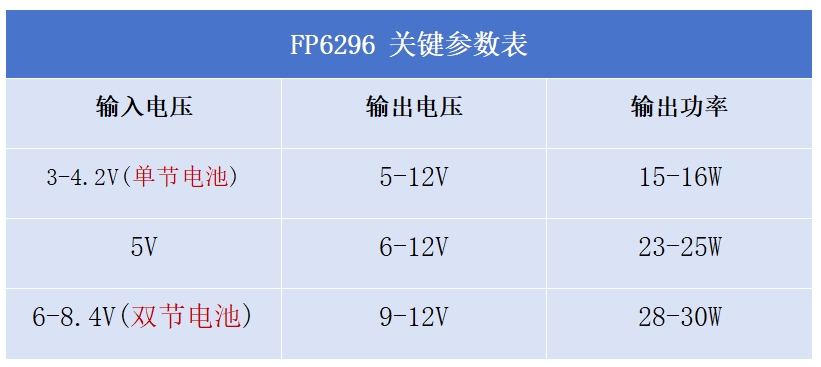

1、FP6296

• ·类型：异步升压（内置MOS）

  ·启动电压：2.7V

  ·输入电压：2.7V-12V

  ·输出能力：最高输出电压12V

  ·关键优势：2.7V-12V输入范围，可用于单节锂电池和多节锂电池供电升压。

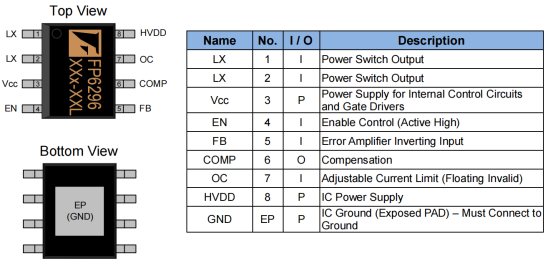

芯片脚位及封装图

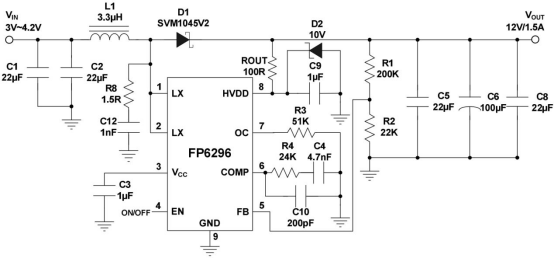

应用电路图

2、FP6295

·类型：异步升压（内置MOS）

·启动电压：2.6V

·输入电压：5V-24V

·输出能力：最高输出电压24V

·关键优势：宽电压输入范围和2.6V启动电压，可用于单节锂电池和多节锂电池供电升压。

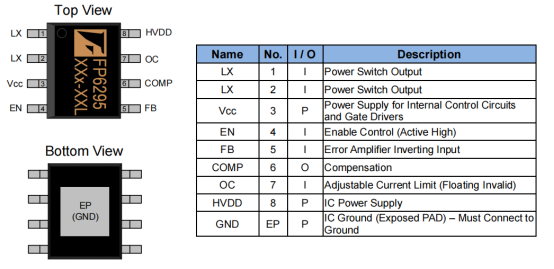

芯片脚位及封装图

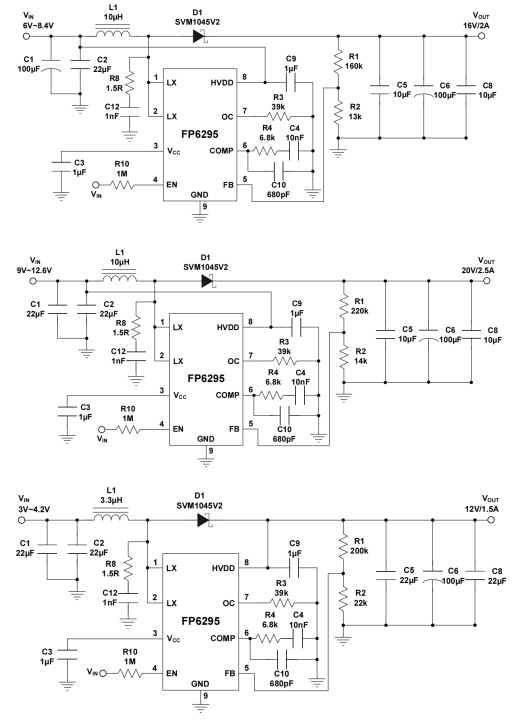

应用电路图

2、FP5207

·类型：异步升压（外置MOS）

·启动电压：2.8V

·输入电压：5V-24V

·输出能力：取决于外部电路，可以输出24V以上的电压。

·关键优势：可编程开关频率，外置MOS可以根据负载来选择，可用于单节锂电池和多节锂电池供电升压的大功率设备。

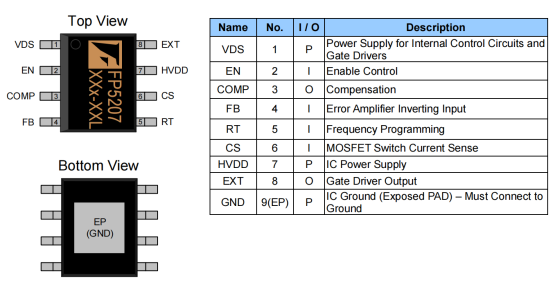

芯片脚位及封装图

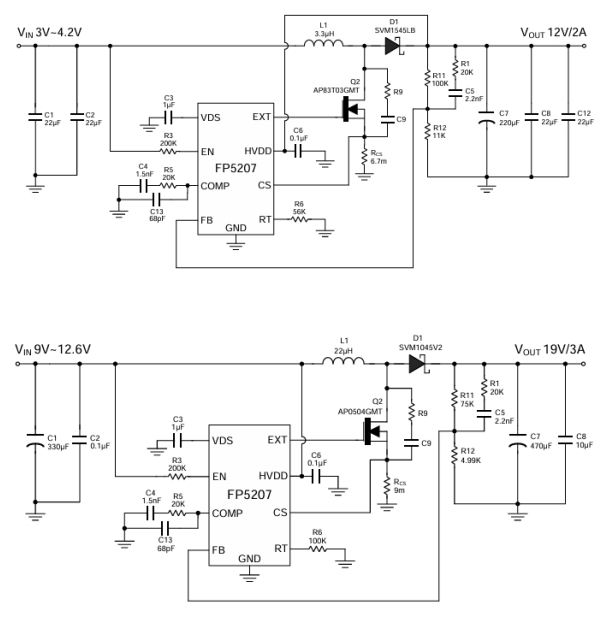

应用电路图

二、关键技术参数对比

1、输入/输出参数对比

FP6296的2.7V-12V输入电压，使其成为较低功率设备和单节或多节锂电池应用的优秀选择。

FP6295的5V-24V输入范围，启动电压2.6V，是中功率设备和单节或多节锂电池应用理想选择。

FP5207输出无硬性限制，外置高压MOSFET，启动电压2.8V，可用于大功率设备以及单节锂电池和多节锂电池供电升压。

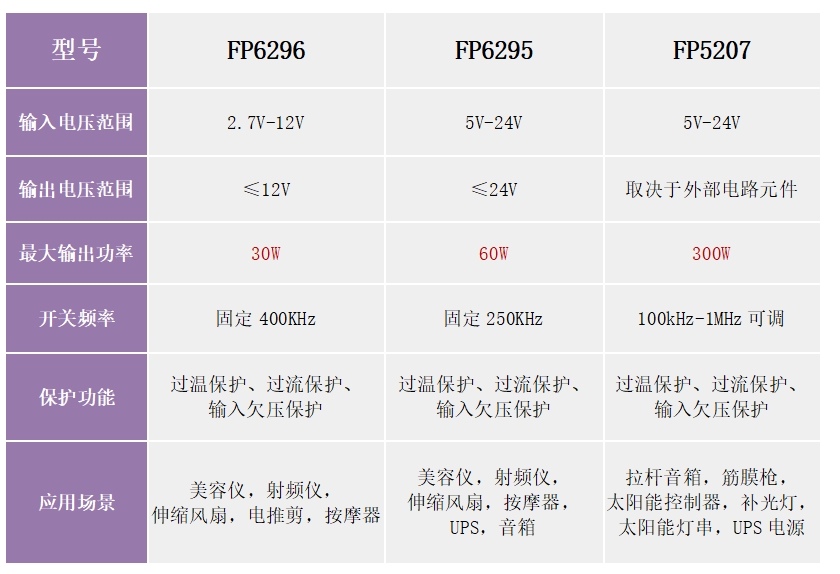

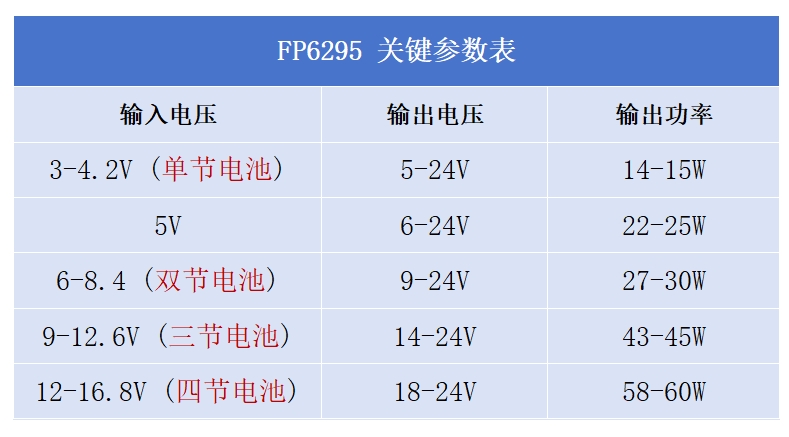

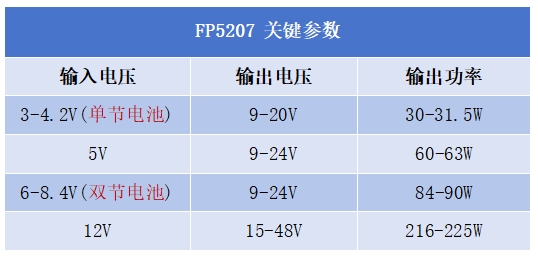

2、关键参数对比表

三、应用场景分析

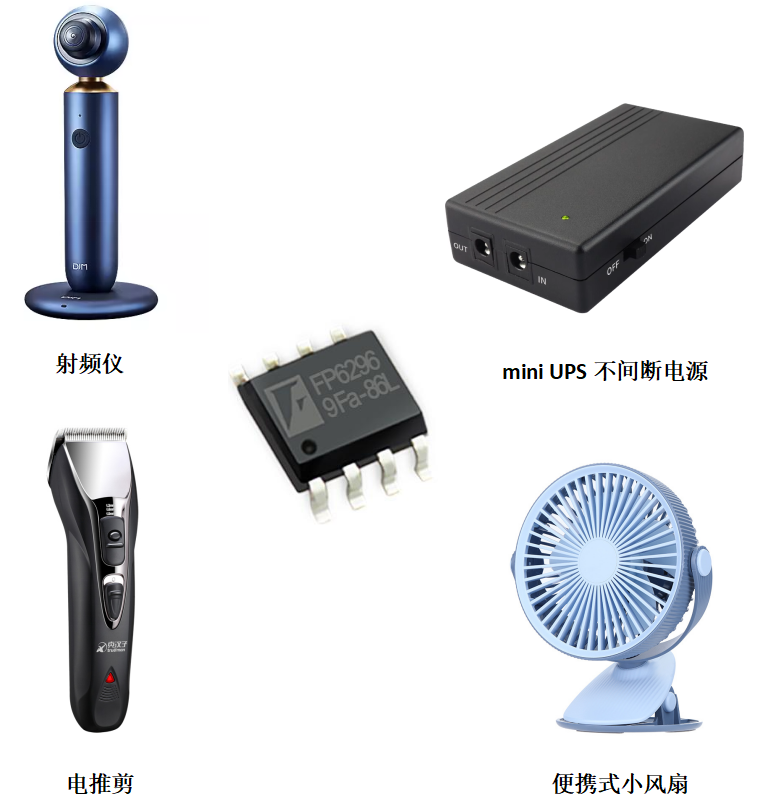

1、小型锂电池低功率设备

· 适配芯片：FP6296

· 产品案例：

①射频仪/电推剪：低压启动，转换效率高，避免发热。

②便携式小风扇/mini UPS不间断电源：待机电流低，减少能量损耗，延长设备续航时间。

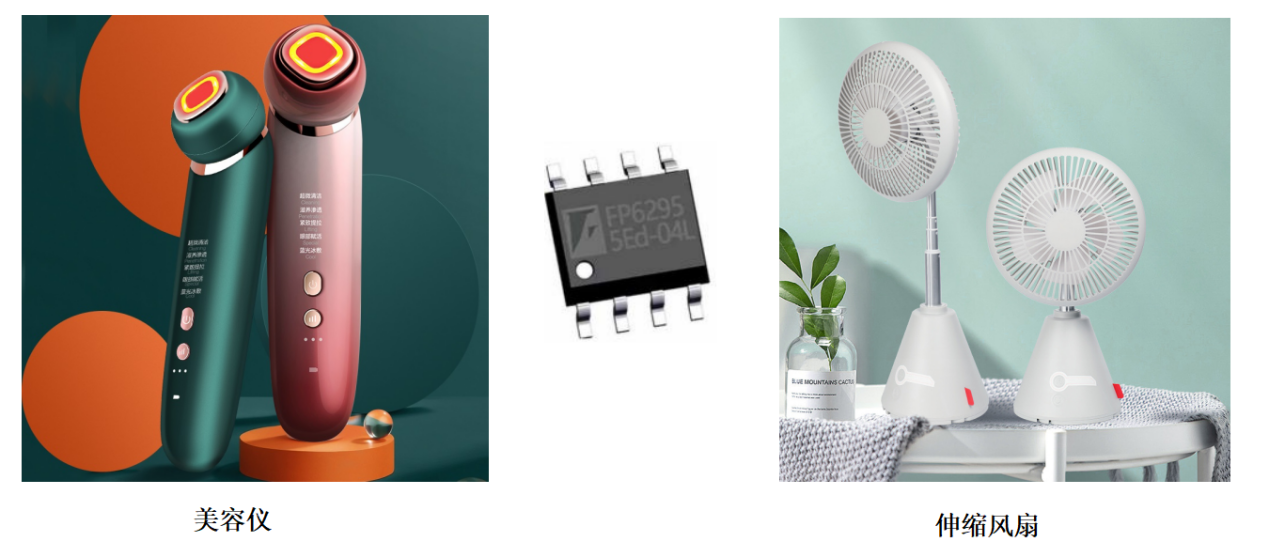

2、锂电池中功率设备

· 适配芯片：FP6295

· 产品案例：

①美容仪：集成度高，优化设计体积，体现便携式设计。

②伸缩风扇：内置 20mΩ MOSFET，转换效率高，减少能量损耗，延长续航。

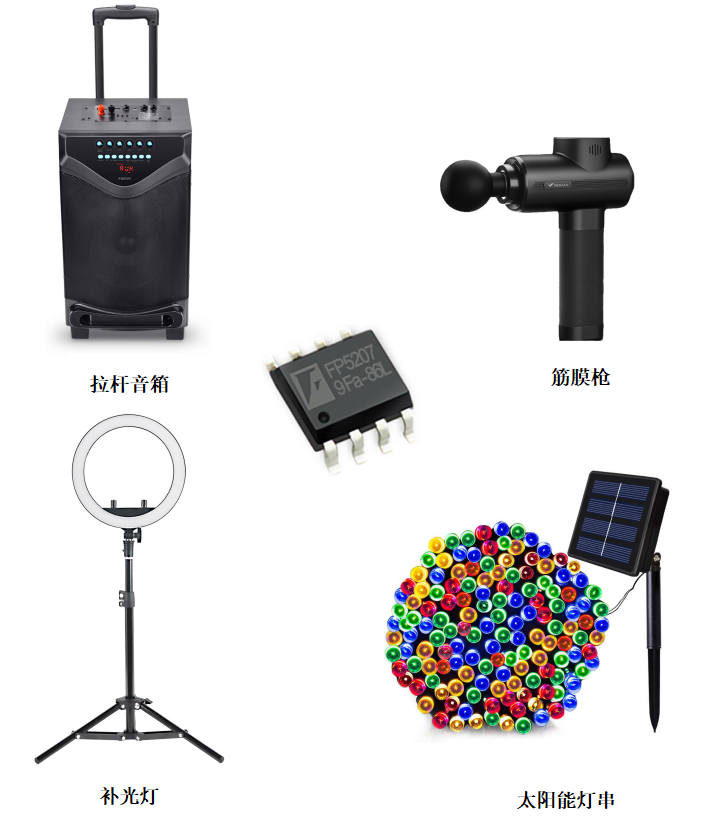

3、大功率锂电池设备

· 适配芯片：FP5207

· 产品案例：

①大功率音响/筋膜枪：可调输出，搭配合适的功放芯片，满足大功率和宽电压  范围。

②补光灯/太阳能灯串：过温过流保护，确保高负载下的系统安全。

四、选型策略和建议

1、不同参数应用芯片选择

· 单节电池供电：输出12V/15W以内优先选择FP6296；输出大于12V且在15W以内优先选择FP6295；输出大于12V且大于15W优先选择FP5207

· 双节电池供电：输出12V/30W以内优先选择FP6296；输出大于12V且在30W以内优先选择FP6295；输出大于12V且大于30W优先选择FP5207。

· 三节电池供电：输出24V/45W以内优先选择FP6295；输出大于24V且大于45W优先选择FP5207。

· 四节电池供电：输出24V/60W以内优先选择FP6295；输出大于24V且大于60W优先选择FP5207。

五、总结

在锂电池供电设备中，FP6296凭借2.7V超低启动电压和高效率，是单节锂电池升压的理想选择，同时2.7V-12V的输入电压，也可用于多节锂电池升压；

FP6295支持5-24V输入和24V输出，启动电压为2.6V,内置20mΩ MOSFET，满足单节锂电池升压范围，同时匹配节多节锂电的中高压需求；

而FP5207通过外置MOSFET可突破24V限制，灵活适配单节锂电、多节锂电或工业高压。
