什么是DC-DC转换器，它如何工作？，看这篇就够了！

你手里的手机、家里的路由器，甚至电动汽车，内部都藏着成堆的“小零件”——有的需要超低电压才能精准工作，有的却要靠高压才能驱动。

但问题来了：电池或电源插座提供的电压通常是固定的，比如手机电池只有3.7V，而芯片可能需要1V，屏幕却要5V。

DC-DC转换器正是解决这一矛盾的核心技术。它通过半导体开关与储能元件的精密配合，将输入直流电高效转换为目标电压值，既能降压、升压，也能实现电压反向或稳压。这种动态调节能力，使得手机、无人机、电动汽车等设备能够在有限电源条件下，为不同模块提供精确匹配的能量，同时最大限度减少损耗。

本文将带你深入解析DC-DC转换器的工作原理、关键类型及其在工程实践中的应用逻辑。

1. DC - DC 转换器的定义与作用

DC - DC 转换器（直流 - 直流转换器）属于电力电子装置，能把输入的直流电压高效转变为不同电平的直流输出电压，以契合电子设备对电源多样化的需求。

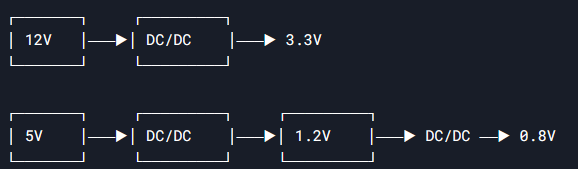

如图：复杂电子设备中，子电路需适配不同电压（如3.3V、1.2V等），而主电源（如12V电池）无法直接满足。通过多级DC-DC转换器（见图），将输入电压按需逐级降低（12V→5V→0.8V等），确保各模块精准供电，同时减少能量损耗。

2. 核心工作原理

DC - DC 转换器借助开关电源技术达成电压转换，核心流程包含以下环节：

（1）开关管斩波

开关管（例如 MOSFET 或 IGBT）以高速状态切换导通与关断。导通时，输入电压经电感进行储能；关断时，电感通过续流二极管释放能量，由此形成脉冲波形。

（2）滤波与稳压

脉冲波形经过由电感和电容构成的 LC 滤波电路，滤除其中的高频噪声，进而输出平滑的直流电压。

（3）反馈控制

输出电压通过分压电阻采样，并与基准电压对比，生成误差信号，以此动态调整开关管的占空比（也就是导通时间在周期中所占的比例），最终稳定输出电压。

3. 主要类型与工作模式

依据输入与输出电压的关系，DC - DC 转换器可分成三类：

（1）降压型（Buck）

输入电压高于输出电压，通过调节占空比来降低电压，常用于为低压设备供电，如 CPU 核心电压。

（2）升压型（Boost）

输入电压低于输出电压，依靠电感储能和释放能量实现升压，常见于电池供电设备，例如 LED 驱动。

（3）升降压型（Buck - Boost）

输入电压可高于或低于输出电压，适用于输入电压范围波动较大的场景，比如太阳能供电系统。

（4）控制策略

脉宽调制（PWM）：通过调节占空比来控制输出电压，效率高且纹波小。

脉频调制（PFM）：在轻载时降低开关频率，以减少损耗，适宜低功耗场景。

4. 关键组件与设计考量

（1）电感

作为储能的核心元件，需选用低直流电阻和高饱和电流的型号，以此提升效率。

（2）电容

输入旁路电容（如钽电容）用于抑制瞬时电流，输出滤波电容（如陶瓷电容）可降低纹波。

（3）二极管 / 同步整流器

续流二极管（如肖特基二极管）要求具备低正向压降，以减少损耗，同步整流则使用 MOSFET 替代二极管，进一步优化效率。

（4）保护电路

集成过压、过流、过热保护功能，保障系统安全运行。

5. 优势与应用

（1）高效能

转换效率能达到 80% - 95%，极大地降低了能源损耗。

（2）小体积与宽输入范围

适用于便携设备以及复杂电源环境。

（3）应用场景

涵盖电池管理系统、工业电源、汽车电子（如电动汽车的电池升压）等。

6. 设计挑战与优化

（1）效率与负载的平衡

轻载时效率可能急剧下降，需结合 PWM/PFM 混合控制策略加以改善。

（2）电磁兼容性（EMC）

高频开关动作容易引入噪声，需对布局与滤波设计进行优化。

结语

DC - DC 转换器通过开关技术与储能元件相互协作，实现直流电压的高效转换。其灵活性和高效能使其成为现代电源设计的核心部分。随着半导体技术不断进步，未来 DC - DC 转换器将朝着高集成度、智能化方向持续发展。
