🔥 内容介绍

合成孔径雷达(SAR)以其全天候、全天时成像能力，成为遥感领域的重要技术手段。而距离多普勒算法(Range-Doppler Algorithm, RDA)作为一种经典的SAR图像处理算法，凭借其简洁高效的特点，在正视SAR成像中得到广泛应用。本文将深入探讨基于RDA算法从回波信号生成正视SAR图像的原理及步骤，并分析其优缺点。

RDA算法的核心思想是利用目标的距离和多普勒频率信息来实现目标的二维定位。在正视SAR系统中，雷达平台沿直线飞行，发射线性调频信号(LFM)。每个散射点回波信号的距离信息反映在信号的到达时间上，而多普勒频率则反映了目标相对雷达平台的径向速度。通过对接收到的回波信号进行距离压缩和多普勒频率分析，可以提取出每个散射点的距离和多普勒频率信息，最终将其映射到图像坐标系上，从而生成SAR图像。

具体步骤如下：

一、回波信号的接收与预处理：

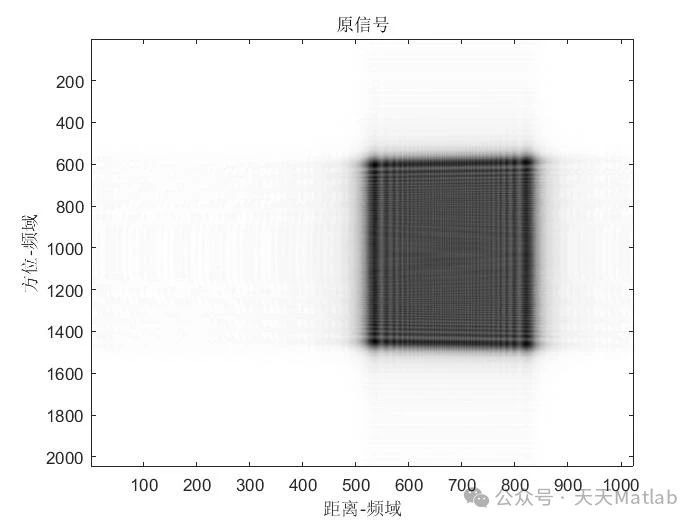

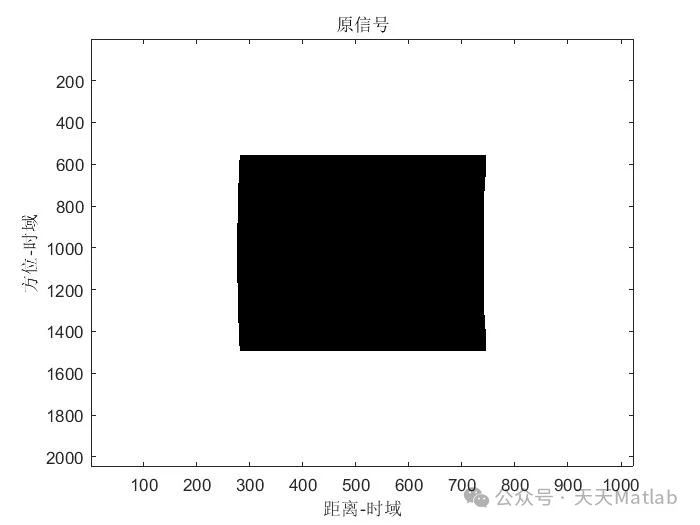

雷达发射LFM信号，接收到的回波信号包含了大量目标散射信息以及噪声干扰。预处理阶段主要包括：

匹配滤波：使用与发射信号匹配的滤波器对回波信号进行滤波，实现距离压缩，提高距离分辨率。这等效于对回波信号进行脉冲压缩，将原始的长脉冲压缩成短脉冲，从而获得更高的距离分辨率。在实际应用中，常常采用快速傅里叶变换(FFT)来实现匹配滤波。
噪声抑制：回波信号中混杂着各种噪声，如热噪声、杂波等。需要采取合适的噪声抑制方法，例如平均滤波、中值滤波或更高级的噪声抑制算法，以提高信噪比(SNR)，改善成像质量。
运动补偿：雷达平台的运动会引入相位误差，导致成像模糊。因此需要对回波信号进行运动补偿，校正平台运动带来的相位变化，从而提高成像精度。常见的运动补偿方法包括相位梯度自聚焦(PGA)算法等。

二、距离压缩：

经过预处理后的回波信号，使用匹配滤波器进行距离压缩，将每个距离单元的回波信号压缩成一个窄脉冲，从而提高距离分辨率。距离压缩后，每个距离单元的信号都包含了不同多普勒频率分量的叠加。

三、多普勒频率分析：

对距离压缩后的回波信号进行多普勒频率分析，即对每个距离单元的信号进行FFT变换，得到该距离单元的多普勒谱。多普勒谱上的峰值对应于不同的散射点，峰值的位置表示该散射点的多普勒频率。由于正视SAR假设目标相对雷达速度主要由平台速度决定，多普勒频率与目标的方位位置直接相关。

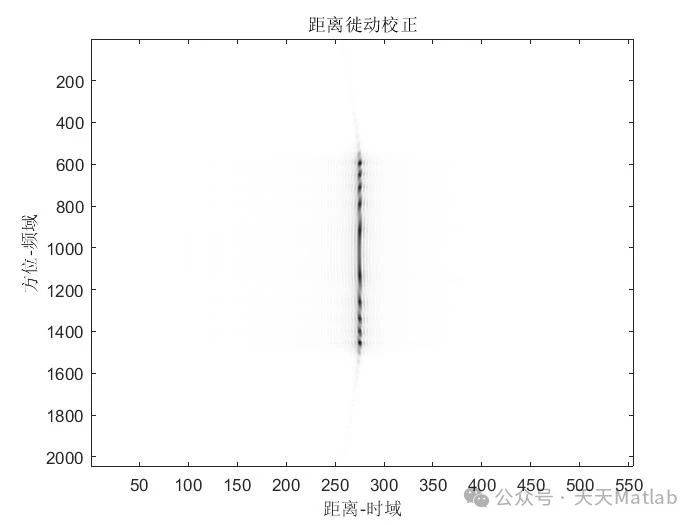

四、方位聚焦：

多普勒频率分析后，还需要进行方位聚焦，将散射点在方位向上的能量聚焦到一个点上，提高方位分辨率。在RDA中，通常采用相位旋转或频率缩放的方法来实现方位聚焦。这需要根据目标的距离和多普勒频率信息计算出相应的相位旋转因子或频率缩放因子，然后对多普勒谱进行相应的处理。

五、图像重建：

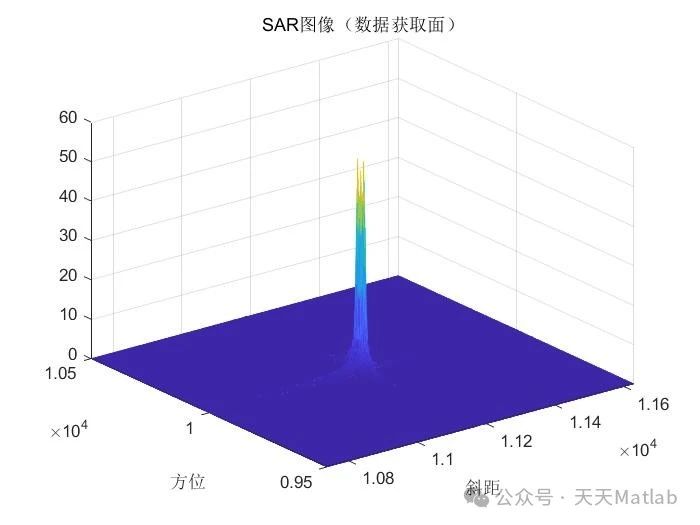

最后，将距离压缩和方位聚焦后的数据映射到图像坐标系上，得到最终的SAR图像。每个像素点的灰度值代表该像素点对应的散射强度。

RDA算法的优缺点：

优点： RDA算法简单易懂，计算量相对较小，尤其适合正视SAR成像处理。其处理流程清晰，便于理解和实现。

缺点： RDA算法对平台运动的精确性要求较高，运动误差会严重影响成像质量。此外，RDA算法只适用于正视SAR成像，对于斜视SAR成像，则需要采用更为复杂的算法，如CS算法等。另外，RDA算法对于高分辨SAR成像，计算量仍然会比较大。

总结而言，基于距离多普勒算法的正视SAR成像是一种经典有效的成像方法。虽然存在一些局限性，但其简单高效的特点使其仍然在许多应用中发挥着重要作用。随着技术发展，RDA算法也在不断改进和完善，以适应更高精度、更高分辨率的SAR成像需求。未来的研究方向可能包括结合更先进的运动补偿技术、噪声抑制技术以及更高效的算法实现，进一步提高RDA算法的性能和适用范围。
