🔥 内容介绍

毫米波雷达凭借其优异的抗干扰能力、全天候工作特性以及高精度测距测速能力，在自动驾驶、智能交通、安防监控等领域得到了广泛应用。Texas Instruments 的IWR1843是一款低功耗、高性能的毫米波雷达传感器，其丰富的接口和强大的数据处理能力使其成为研究和开发雷达应用的理想选择。本文将详细探讨如何基于MATLAB平台，利用IWR1843雷达数据生成雷达范围-多普勒图 (Range-Time Map, RTM) 和距离-多普勒图 (Distance-Doppler Map, DTM)，并分析其在目标检测和跟踪中的应用价值。

首先，我们需要了解IWR1843雷达的工作原理。IWR1843采用频率调制连续波 (FMCW) 技术，通过发射线性调频信号并接收目标回波，利用回波信号与发射信号的频率差来计算目标的距离和速度。雷达接收到的原始数据通常包含大量的噪声和杂波，需要进行预处理才能提取有效信息。MATLAB提供了丰富的信号处理工具箱，可以方便地进行数据预处理、目标检测和特征提取。

数据采集与预处理:

IWR1843雷达通常通过UART或SPI接口与MATLAB进行数据通信。在MATLAB中，我们可以使用串口通信函数读取雷达采集的原始数据。原始数据通常以复数形式表示，包含实部和虚部。为了消除噪声和杂波的影响，需要进行一系列的预处理步骤，例如：

FFT变换: 对接收到的原始数据进行快速傅里叶变换 (FFT)，将时域信号转换为频域信号，从而提取目标的距离和速度信息。
杂波抑制: 采用合适的滤波算法，例如移动平均滤波、卡尔曼滤波等，去除背景杂波和噪声，提高目标检测的信噪比。常见的杂波抑制技术包括基于功率谱的阈值法以及自适应滤波算法。选择合适的杂波抑制算法取决于具体的应用场景和环境噪声特性。
目标检测: 通过设定合适的阈值，对处理后的数据进行目标检测，识别出感兴趣的目标。常用的目标检测方法包括基于能量的检测方法、恒虚警率 (CFAR) 检测等。 CFAR检测能够根据周围环境噪声的自适应调整阈值，从而在不同噪声环境下保持恒定的虚警率。
数据校正: 由于雷达系统本身存在一些非理想因素，例如天线增益不一致、多径效应等，需要对数据进行校正，以提高测量的精度。这可能涉及到复杂的校正算法，需要根据具体的雷达系统参数进行调整。

RTM和DTM的生成:

经过预处理后的数据可以用于生成RTM和DTM。

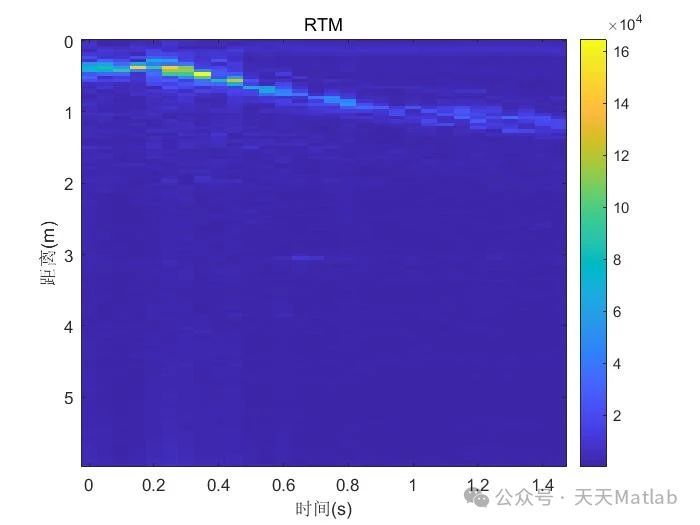

RTM (Range-Time Map): RTM以距离为纵坐标，时间为横坐标，每个像素点的强度表示该距离处在对应时刻的回波强度。 RTM直观地展现了目标在时间维度上的运动轨迹，有利于目标跟踪和运动分析。生成RTM需要对每一帧雷达数据进行FFT变换，提取距离信息，然后按照时间顺序排列。

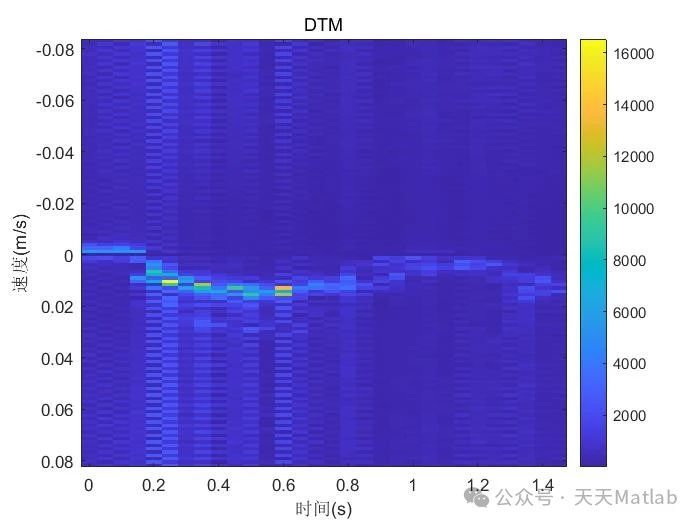

DTM (Distance-Doppler Map): DTM以距离为纵坐标，速度（多普勒频率）为横坐标，每个像素点的强度表示该距离和速度处目标的回波强度。 DTM可以清晰地显示目标的距离和速度信息，便于目标分类和识别。生成DTM需要对每一帧雷达数据进行二维FFT变换，分别提取距离和速度信息，然后按照距离和速度排列。

结果分析与应用:

生成的RTM和DTM可以用于各种雷达应用中，例如：
