OpenCV（Open Source Computer Vision Library）是一个开源的计算机视觉与图像处理库，自 2000 年由 Intel 开发以来，已经发展成为业界领先的图像处理框架之一。凭借其跨平台特性、丰富的功能集以及活跃的社区支持，OpenCV 广泛应用于领域如人脸识别、自动驾驶、增强现实、医学图像处理等。作为一名 C# 开发者，如何高效地利用 OpenCV 进行图像处理成为了一个重要的课题。本文将深入介绍 OpenCV，并通过具体的 C# 案例，展示如何在 .NET 环境中发挥 OpenCV 的强大功能。
什么是 OpenCV？
OpenCV，全称为 Open Source Computer Vision Library，是一个由 Intel 于 1999 年启动开发的开源计算机视觉和机器学习软件库。其初衷是为研究人员和开发者提供一个功能强大且高效的工具，以加速计算机视觉领域的研究与应用开发。OpenCV 以 BSD 许可发布，这意味着它既可以用于学术研究，也适用于商业应用。
OpenCV 的发展历史
- 1999 年：由 Gary Bradski 和 Intel 的支持团队启动开发。
- 2000 年：首次公开发布，支持的语言主要是 C 和 C++。
- 2006 年：OpenCV 2.0 推出，引入了更高级的特性和更好的性能优化。
- 2015 年：OpenCV 3.0 发布，增强了深度学习模块的支持。
- 2020 年及以后：持续更新，积极整合最新的 AI 与计算机视觉技术，如 DNN 模块的优化等。
OpenCV 的核心功能与特点
OpenCV 的成功在于其丰富的功能集和高度的可扩展性。以下是 OpenCV 的一些核心功能与特点：
1. 图像处理
- 基本操作：图像的读写、显示、转换等基本操作。
- 几何变换：缩放、旋转、翻转、透视变换等。
- 滤波与增强：模糊、锐化、直方图均衡化等。
- 颜色空间转换：如 BGR 转 RGB、BGR 转灰度、HSV 颜色空间转换等。
2. 特征检测与描述
- 边缘检测：如 Canny 算法。
- 角点检测：如 Harris 角点检测、Shi-Tomasi 角点检测。
- 特征描述子：如 SIFT、SURF、ORB，用于特征匹配与识别。
3. 物体检测与识别
- 人脸检测：基于 Haar 分类器或深度学习模型。
- 行人检测：使用 HOG 特征与 SVM 分类器。
- 手势识别、车牌识别等。
4. 机器学习与深度学习
- 传统机器学习：支持 SVM、决策树、KNN、聚类等算法。
- 深度学习集成：集成了 TensorFlow、Caffe、PyTorch 等框架的模型加载与推理功能。
5. 视频分析
- 视频捕捉与处理：实时视频捕捉、帧率控制等。
- 运动分析：光流估计、背景建模与前景提取。
- 对象跟踪：如 MeanShift、CamShift、KCF、CSRT 等跟踪算法。
6. 三维重建
- 立体视觉：基于双目相机的深度图生成。
- 结构光与激光扫描：实现物体的三维扫描与建模。
OpenCV 的主要特点
- 跨平台支持：支持 Windows、Linux、macOS、Android、iOS 等多平台。
- 多语言接口：原生支持 C++ 和 C，此外还有 Python、Java、MATLAB 等语言的绑定。
- 高度优化：利用 SIMD 指令、并行计算等技术，实现高效的图像处理性能。
- 模块化设计：功能划分为多个模块，便于扩展与维护。
OpenCV 的应用领域
OpenCV 的强大功能使其在众多领域中得到广泛应用，包括但不限于：
- 自动驾驶：环境感知、车道检测、障碍物识别等。
- 安防监控：人脸识别、行为分析、异常检测等。
- 医疗影像处理：医学图像分析、病灶检测等。
- 工业自动化：质量检测、机器人视觉、自动化装配等。
- 增强现实（AR） ：虚拟对象叠加、场景理解等。
- 农业科技：作物监测、病虫害识别等。
- 娱乐与媒体：特效制作、视频编辑等。
环境搭建与配置
在开始编写 C# 与 OpenCV 结合的项目之前，需要进行必要的环境配置。以下将介绍如何在 Windows 环境下配置开发环境。
1. 安装 Visual Studio
下载并安装 Visual Studio，推荐使用最新版本，如 Visual Studio 2022。选择“使用 C# 的桌面开发”工作负载，确保安装了相关的 .NET 框架与工具。
2. 安装 .NET SDK
确保系统中安装了适用于 Visual Studio 的 .NET SDK。本文以 .NET Framework 4.7.2 和 .NET 6.0 为例。
3. 添加 OpenCvSharp
OpenCvSharp 是 OpenCV 在 C# 中的封装库，使得在 .NET 环境下调用 OpenCV 变得更加便捷。
使用 NuGet 包管理器安装
- 打开 Visual Studio，创建一个新的 C# 控制台应用程序项目。
- 在“解决方案资源管理器”中，右键点击项目名称，选择“管理 NuGet 程序包”。
- 切换到“浏览”选项卡，搜索
OpenCvSharp4并安装最新版本。 - 同时搜索并安装
OpenCvSharp4.runtime.win，确保在 Windows 环境下运行时所需的本地库被包含。 - （可选）如果需要使用 GUI 功能，可以安装
OpenCvSharp4.Windows。
通过包管理器控制台安装
打开“包管理器控制台”，输入以下命令：
Install-Package OpenCvSharp4
Install-Package OpenCvSharp4.runtime.win
4. 配置项目依赖
确保在项目属性中正确配置了目标框架，并将 NuGet 包引用添加到项目中。此外，检查是否正确安装了 C++ 运行时库，因为某些 OpenCvSharp 的本地库依赖 C++ 运行时。
C# 与 OpenCV 的整合
借助 OpenCvSharp，C# 开发者可以方便地调用 OpenCV 的各项功能。OpenCvSharp 封装了 OpenCV 的大部分功能，并提供了与 .NET 数据结构（如 Mat）的无缝对接。
以下是 OpenCvSharp 常用命名空间及其功能简介：
OpenCvSharp: 核心命名空间，包含大部分常用类和方法，如Mat、Cv2、VideoCapture等。OpenCvSharp.Extensions: 提供图像与 .NET 图像类型（如Bitmap）之间的转换方法。OpenCvSharp.Dnn: 深度神经网络相关功能，如模型加载与推理。
案例分析：图像边缘检测
本节将通过一个具体的 C# 案例，演示如何使用 OpenCvSharp 进行图像的边缘检测。整个过程包括加载图像、预处理、边缘检测以及结果展示。
1. 项目创建与配置
- 创建项目：在 Visual Studio 中创建一个新的 C# 控制台应用程序。
- 安装依赖：通过 NuGet 包管理器安装
OpenCvSharp4和OpenCvSharp4.runtime.win。 - 添加图像资源：将待处理的图像文件（如
sample.jpg）添加到项目的根目录，或指定绝对路径。
2. 完整代码示例
using System;
using OpenCvSharp;
namespace OpenCvSharpDemo
{
class Program
{
static void Main(string[] args)
{
// 1. 加载彩色图像
string imagePath = "sample.jpg"; // 替换为你的图像路径
Mat src = Cv2.ImRead(imagePath, ImreadModes.Color);
if (src.Empty())
{
Console.WriteLine("无法加载图像，请检查路径是否正确。");
return;
}
// 2. 显示原始图像
Cv2.ImShow("原始图像", src);
Cv2.WaitKey(0);
// 3. 将彩色图像转换为灰度图像
Mat gray = new Mat();
Cv2.CvtColor(src, gray, ColorConversionCodes.BGR2GRAY);
Cv2.ImShow("灰度图像", gray);
Cv2.WaitKey(0);
// 4. 应用高斯模糊以减少噪声
Mat blurred = new Mat();
Cv2.GaussianBlur(gray, blurred, new Size(5, 5), 1.5);
Cv2.ImShow("模糊处理后的图像", blurred);
Cv2.WaitKey(0);
// 5. 使用 Canny 算法进行边缘检测
Mat edges = new Mat();
Cv2.Canny(blurred, edges, 100, 200);
Cv2.ImShow("边缘检测结果", edges);
Cv2.WaitKey(0);
// 6. 保存边缘检测结果
string outputPath = "edges.jpg";
Cv2.ImWrite(outputPath, edges);
Console.WriteLine($"边缘检测结果已保存至 {outputPath}");
// 7. 释放所有窗口资源
Cv2.DestroyAllWindows();
}
}
}
3. 代码详解
1. 加载彩色图像
string imagePath = "sample.jpg"; // 替换为你的图像路径
Mat src = Cv2.ImRead(imagePath, ImreadModes.Color);
if (src.Empty())
{
Console.WriteLine("无法加载图像，请检查路径是否正确。");
return;
}
- 使用
Cv2.ImRead方法加载图像，ImreadModes.Color指定以彩色模式读取。 - 检查图像是否加载成功，避免后续操作因图像为空而导致程序崩溃。
2. 显示原始图像
Cv2.ImShow("原始图像", src);
Cv2.WaitKey(0);
Cv2.ImShow在一个命名窗口中显示图像。Cv2.WaitKey(0)暂停程序，等待用户按下任意键后继续。
3. 转换为灰度图像
Mat gray = new Mat();
Cv2.CvtColor(src, gray, ColorConversionCodes.BGR2GRAY);
Cv2.ImShow("灰度图像", gray);
Cv2.WaitKey(0);
Cv2.CvtColor将彩色图像转换为灰度图像，方便后续处理。- 显示灰度图像，观察色彩转换效果。
4. 应用高斯模糊
Mat blurred = new Mat();
Cv2.GaussianBlur(gray, blurred, new Size(5, 5), 1.5);
Cv2.ImShow("模糊处理后的图像", blurred);
Cv2.WaitKey(0);
Cv2.GaussianBlur对灰度图像应用高斯模糊，减少噪声影响。new Size(5, 5)指定高斯核的尺寸。1.5是高斯核的标准差。
5. 进行边缘检测
Mat edges = new Mat();
Cv2.Canny(blurred, edges, 100, 200);
Cv2.ImShow("边缘检测结果", edges);
Cv2.WaitKey(0);
Cv2.Canny使用 Canny 算法检测边缘。100和200分别是低阈值和高阈值，决定边缘连接的敏感度。
6. 保存边缘检测结果
string outputPath = "edges.jpg";
Cv2.ImWrite(outputPath, edges);
Console.WriteLine($"边缘检测结果已保存至 {outputPath}");
Cv2.ImWrite将处理后的边缘图像保存到指定路径。- 输出保存信息，便于用户确认。
7. 释放窗口资源
Cv2.DestroyAllWindows();
- 关闭所有由 OpenCvSharp 创建的窗口，释放资源。

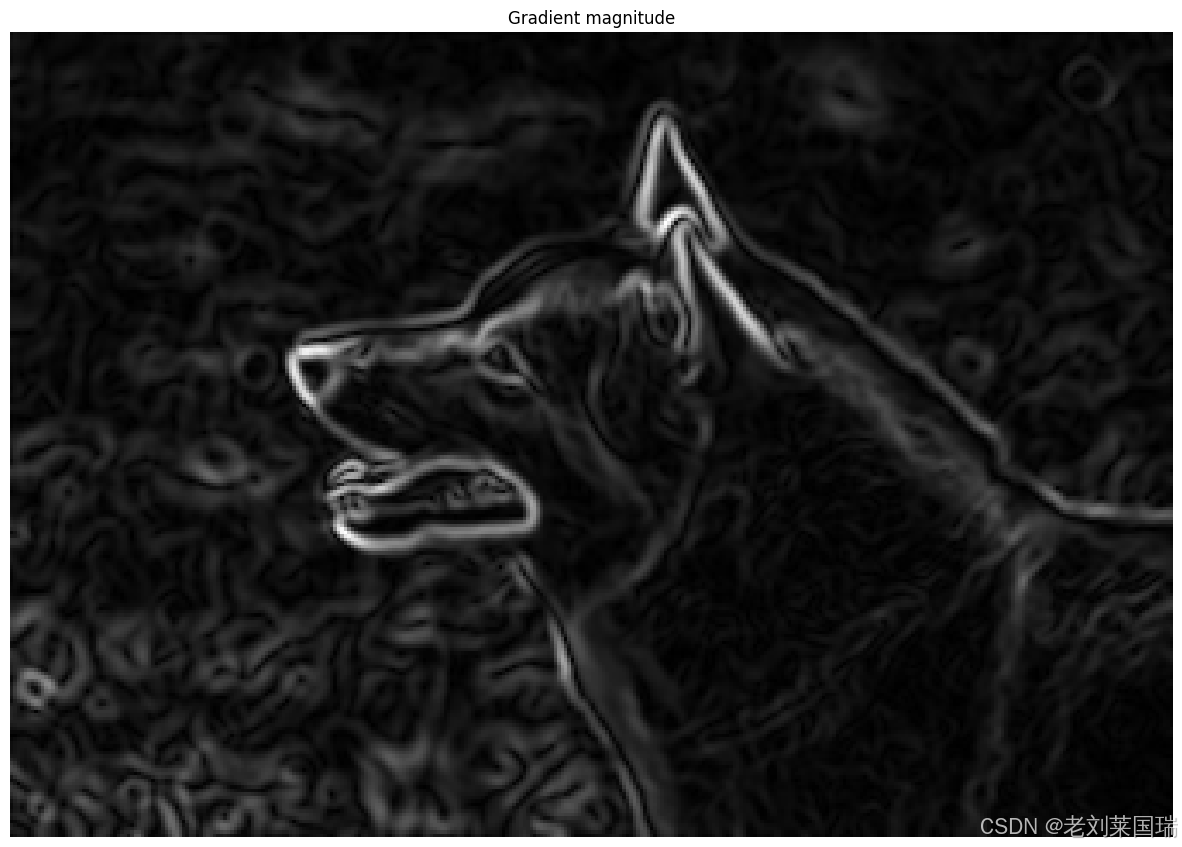

4. 运行效果
运行上述代码后，程序将依次显示以下窗口：
- 原始图像：加载的彩色图像。
- 灰度图像：彩色图像转换为灰度后的效果。
- 模糊处理后的图像：应用高斯模糊后的图像，噪声减少。
- 边缘检测结果：使用 Canny 算法检测出的图像边缘。
最终，边缘检测结果将被保存为 edges.jpg，可以在项目目录中查看。
扩展案例：人脸检测与标记
除了边缘检测，OpenCV 还支持更复杂的任务，如人脸检测。以下是一个简单的人脸检测示例，展示如何在图像中检测并标记人脸。
1. 安装 Haar 分类器
OpenCV 提供了预训练的 Haar Cascade 分类器，用于检测人脸等对象。下载 haarcascade_frontalface_default.xml 文件，可以从 OpenCV GitHub 获取。
将 haarcascade_frontalface_default.xml 文件放置在项目目录中。
2. 完整代码示例
using System;
using OpenCvSharp;
namespace OpenCvSharpDemo
{
class Program
{
static void Main(string[] args)
{
// 1. 加载彩色图像
string imagePath = "sample.jpg"; // 替换为你的图像路径
Mat src = Cv2.ImRead(imagePath, ImreadModes.Color);
if (src.Empty())
{
Console.WriteLine("无法加载图像，请检查路径是否正确。");
return;
}
// 2. 加载 Haar Cascade 分类器
string haarCascadePath = "haarcascade_frontalface_default.xml"; // 分类器文件路径
CascadeClassifier faceCascade = new CascadeClassifier(haarCascadePath);
if (faceCascade.Empty())
{
Console.WriteLine("无法加载 Haar Cascade 分类器，请检查路径是否正确。");
return;
}
// 3. 转换为灰度图像
Mat gray = new Mat();
Cv2.CvtColor(src, gray, ColorConversionCodes.BGR2GRAY);
Cv2.EqualizeHist(gray, gray); // 直方图均衡化，增强图像对比度
// 4. 进行人脸检测
Rect[] faces = faceCascade.DetectMultiScale(
image: gray,
scaleFactor: 1.1,
minNeighbors: 5,
flags: HaarDetectionType.ScaleImage,
minSize: new Size(30, 30)
);
Console.WriteLine($"检测到 {faces.Length} 张人脸。");
// 5. 标记检测到的人脸
foreach (var face in faces)
{
Cv2.Rectangle(src, face, Scalar.Red, 2);
}
// 6. 显示结果图像
Cv2.ImShow("人脸检测结果", src);
Cv2.WaitKey(0);
// 7. 保存结果图像
string outputPath = "faces_detected.jpg";
Cv2.ImWrite(outputPath, src);
Console.WriteLine($"人脸检测结果已保存至 {outputPath}");
// 8. 释放窗口资源
Cv2.DestroyAllWindows();
}
}
}
3. 代码详解
1. 加载 Haar Cascade 分类器
string haarCascadePath = "haarcascade_frontalface_default.xml"; // 分类器文件路径
CascadeClassifier faceCascade = new CascadeClassifier(haarCascadePath);
if (faceCascade.Empty())
{
Console.WriteLine("无法加载 Haar Cascade 分类器，请检查路径是否正确。");
return;
}
- 使用
CascadeClassifier加载 Haar 分类器文件，用于人脸检测。 - 检查分类器是否加载成功。
2. 进行人脸检测
Rect[] faces = faceCascade.DetectMultiScale(
image: gray,
scaleFactor: 1.1,
minNeighbors: 5,
flags: HaarDetectionType.ScaleImage,
minSize: new Size(30, 30)
);
DetectMultiScale方法用于检测图像中的多个目标对象。scaleFactor：每次图像尺寸减小的比例。minNeighbors：每个目标至少要被检测到几次才算真实目标。flags：检测模式，HaarDetectionType.ScaleImage为缩放图像。minSize：目标的最小尺寸，过滤太小的区域。
3. 标记检测到的人脸
foreach (var face in faces)
{
Cv2.Rectangle(src, face, Scalar.Red, 2);
}
- 使用
Cv2.Rectangle方法在原图上绘制矩形框，标记出检测到的人脸。
4. 显示与保存结果
Cv2.ImShow("人脸检测结果", src);
Cv2.WaitKey(0);
string outputPath = "faces_detected.jpg";
Cv2.ImWrite(outputPath, src);
Console.WriteLine($"人脸检测结果已保存至 {outputPath}");
- 显示带有标记的人脸检测结果图像。
- 保存结果至指定路径，便于后续查看。
4. 运行效果
运行上述代码后，程序将显示加载的图像，并在检测到的人脸周围绘制红色矩形框。最终，检测结果将被保存为 faces_detected.jpg。
扩展阅读与参考资源
为了进一步学习和掌握 OpenCV，以下是一些推荐的资源和链接：
-
OpenCV 官方网站: 获取最新的 OpenCV 版本、文档和新闻。
-
OpenCV GitHub 仓库: 查看源代码、提交问题和参与开发。
-
OpenCvSharp GitHub 仓库: OpenCvSharp 的源代码及相关文档。
-
OpenCV-Python 教程: 虽然是 Python 教程，但对于理解 OpenCV 基本概念和算法有很大帮助。
-
[书籍推荐]
- 《Learning OpenCV 4 Computer Vision with Python 3》 by Joseph Howse, Joe Minichino, et al.
- 《Mastering OpenCV 4 with Python》 by Alberto Fernandez Villan, et al.
-
YouTube 教程: 丰富的视频教程，覆盖从基础到高级的各种主题。
-
Stack Overflow OpenCV 标签: 提问与回答各种 OpenCV 相关的问题，社区活跃。
