这篇文章用来介绍如何在matlab环境下使用粒子群优化算法（PSO）优化变分模态分解（VMD）的参数（分解层数 K ）和（惩罚因子 α ）。

1.粒子群算法介绍

关注公众号“慢慢的不急”获取代码

关于粒子群算法的原理这里不再赘述，仅介绍粒子群算法的几个主要参数。

w:速度更新时惯性的权重

c1:速度更新时个体经验的权重

c2:速度更新时群体经验的权重

关于 w,c1,c2 值的设置请查阅其他文献或方法，这里仅作简单介绍。

2.变分模态分解（VMD）算法介绍

如上，不对其原理进行赘述，仅介绍其需要优化的两个参数

K :用于控制分解层数，即将输入信号分解为 K 个IMF分量

α :惩罚因子决定IMF分量的带宽，α 设置小则会出现模态混叠的现象，若设置大则会造成局部信息缺失的问题。

因此有必要对VMD分解中 K 和 α 参数的选取进行优化选择。

vmd函数代码

matlab在2018a及以上版本中内置了vmd函数，因此本篇文章调用的是matlab自带的vmd函数，如使用其他个人开发的vmd函数需要自行调试。

如何判断使用的是否是matlab自带的vmd函数？

可在命令行输入 which vmd 命令，如出现以下地址则调用的是matlab自带vmd函数。

E:\Program Files\MATLAB\R2022b\toolbox\shared\signalwavelet\signalwavelet\vmd.m
%忽略盘符

如果发现版本是2018a及以上版本，但vmd.m的位置是另一个位置可能是安装了其他vmd函数，可删除对应位置的vmd函数，然后命令行输入

rehash toolbox

重新输入which vmd命令查看位置是否正确，即可使用matlab自带vmd函数。

也有可能在安装matlab时没有安装signal process工具箱，此时只能重新安装此工具箱，具体方法请自行百度。

3.评估函数

评估函数用于评估使用不同 K 和 α 参数对信号进行VMD分解后获得的IMF分量的性能。可用各种熵函数作为评估函数，如近似熵、能量熵、样本熵、香农熵、包络熵、排列熵等。常见为使用分解出的IMF分量中最小熵值作为评估标准。

4.代码介绍

（1）文件夹介绍

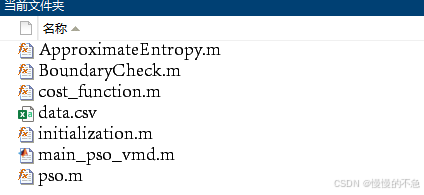

如下图，代码中共包含7个文件从上到下依次为：

图1:文件目录

Approximate Entropy.m 近似熵函数用于计算IMF分量的近似熵值；

BoundaryCheck.m 边界检查函数，用于保证pso.m文件生成的粒子的随机位置在边界范围内；

cost_function.m 评估函数；

data.csv 示例数据，单列csv文件；

initialization.m 初始化函数，用于对pso参数进行初始化；

main_pso_vmd.m 主函数，用于读取示例数据并运行优化算法，然后输出最优参数值；

pso.m 粒子群算法代码；

（2）主函数代码介绍

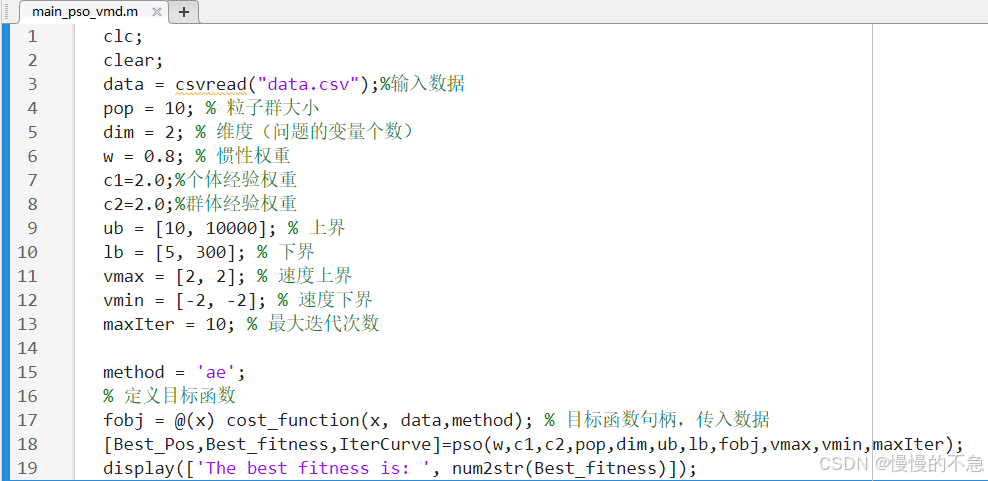

如下图所示为main_pso_vmd.m函数的代码。

第三行代码用于读取数据；

第四到第8行为pso算法参数；

第九第十行为pso优化vmd时设置的vmd参数 K 和 α 的范围，代码所示为设置 5<K<10 、300<α<10000 ；

第十一第十二行为pso算法参数；

第十三行为pso算法搜索粒子位置次数；

第十五行为确定评估函数计算方式，这里为选择近似熵作为评估函数； （详细可看cost_function函数）

第十七行为确定目标函数，x为pso随机的参数值，data为输入数据，method即第十五行。

第十八行为调用pso函数优化vmd参数，并输出最优参数位置，最优评价函数，以及评价值变化曲线。

第十九行为在命令行输出最优评价函数。

图2

第22行为绘制评估函数变化曲线。

图3

第十八行代码中Best_pos和Best_fitness参数即pso优化vmd得到的最佳位置（ *K* 和 *α* 的值）和最佳适应度函数值。

第24-32行为使用获得的最优参数对输入信号进行vmd分解，并绘图展示分解后的IMF分量。

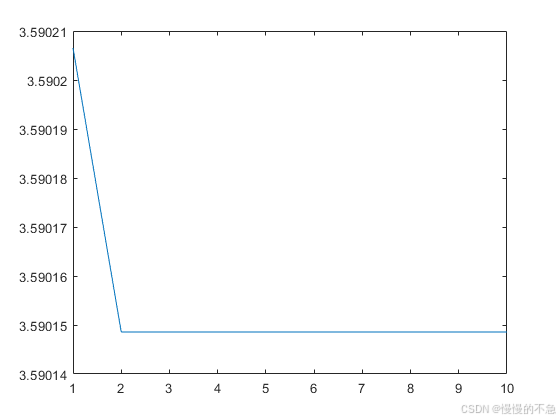

如下图所示为适应度函数随pso迭代次数变化示意图。

图4:适应度曲线

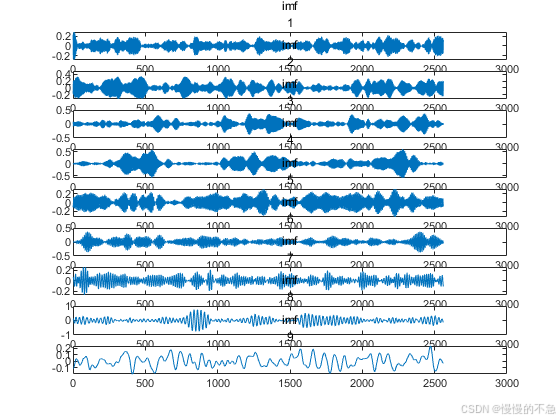

图5:IMF分量

5.代码获取

回复psovmd即可获得代码。
