本文详细描述了如何在STM32F407微控制器上使用LVGL库驱动LCD和CST816触摸屏，涉及LCD的地址设置、区域填充函数修改，以及CST816的坐标获取和触摸状态API的实现。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

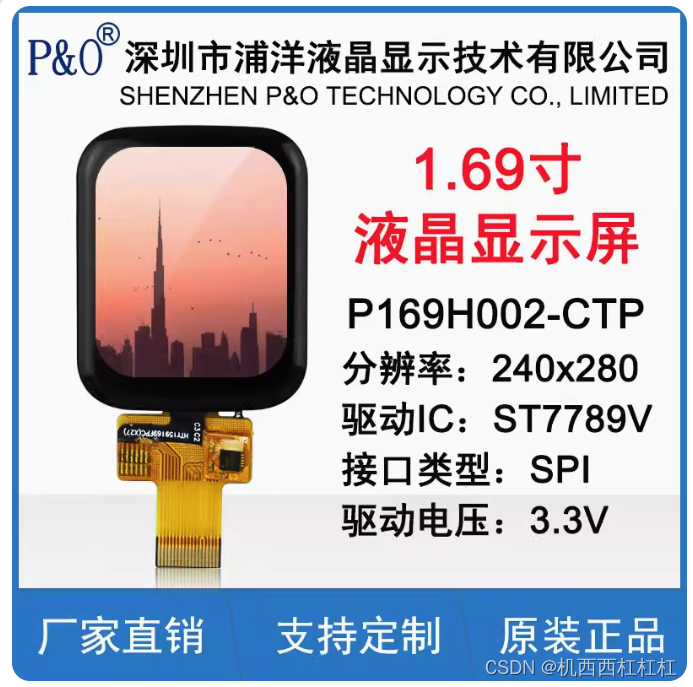

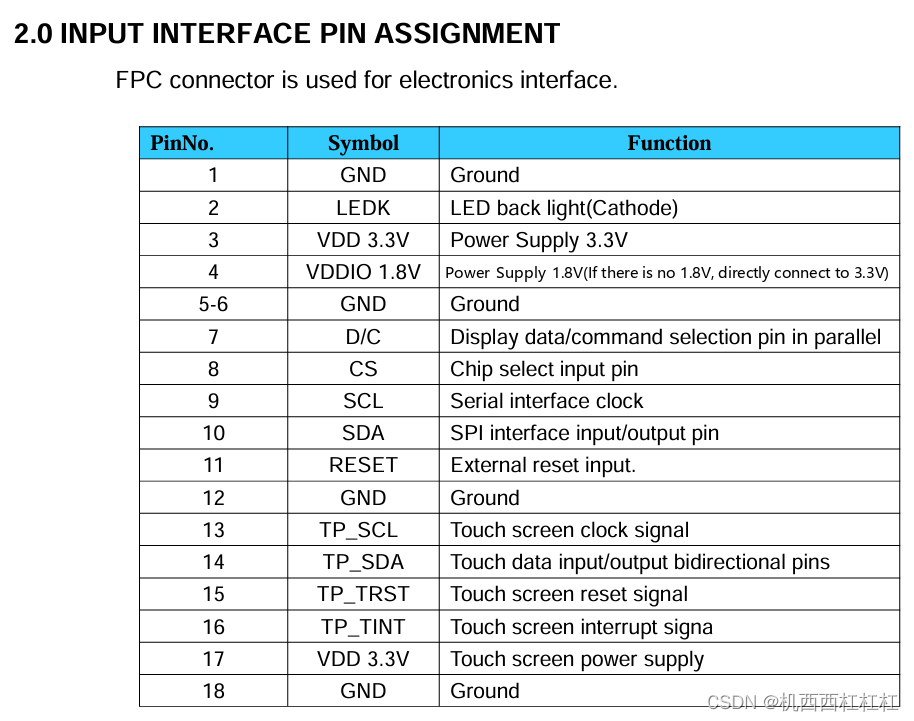

屏幕相关参数与引脚

基本环境

主控：STM32F407

LVGL：8.3

KEIL：5.28（版本无要求）

project：包含好LVGL文件可以驱动LCD以及触摸屏

显示驱动代码LCD.c

显示屏商家提供了画点函数，区域填充函数，参数列表和注册到LVGL的函数不匹配，需要我们自行封装一个区域填充函数。这里就按下面修改

区域api：

/******************************************************************************
      函数说明：设置起始和结束地址
      入口数据：x1,x2 设置列的起始和结束地址
                y1,y2 设置行的起始和结束地址
      返回值：  无
******************************************************************************/
void LCD_Address_Set(u16 x1,u16 y1,u16 x2,u16 y2)
{
	LCD_WR_REG(0x2a
