LVGL在STM32F7上的移植测试（LVGL基于9.2.2版本+CubeIDE+ST7789显示屏）

目录

一、下载LVGL源码

二、创建STM32工程

三、添加LVGL库代码

四、增加基础调用代码

1、增加头文件

2、增加LVGL库和demo

3、增加LGVL的时基

五、配置LVGL

1、开启配置文件

2、修改内存大小

3、开启ST7789驱动

4、开启demo程序

六、移植显示接口

1、创建显示接口文件

2、适配屏幕分辨率

3、适配显示初始化函数

4、硬件接口初始化设置

5、适配发送命令接口

6、适配像素显示接口

七、移植ST7789驱动

八，运行效果

---

LVGL(轻量级和通用图形库)是一个免费和开源的图形库，它提供了创建嵌入式GUI所需的一切，具有易于使用的图形元素，美丽的视觉效果和低内存占用。

控制器采用STM32F767IGT6，显示屏采用中景园1.3 英寸240RGB*240分辨率类似的拆机小显示屏，此显示屏采用ST7789Z作为驱动芯片，SPI接口。CubeIDE使用1.16.1版本，内嵌CubeMX。STM32固件库采用1.17.2版本。注意：本次移植只为使用最少的操作让LVGL的demo程序运行起来，不含剪裁和优化。

一、下载LVGL源码

LVGL最新源代码下载地址：https://github.com/lvgl/lvgl/archive/refs/tags/v9.2.2.zip

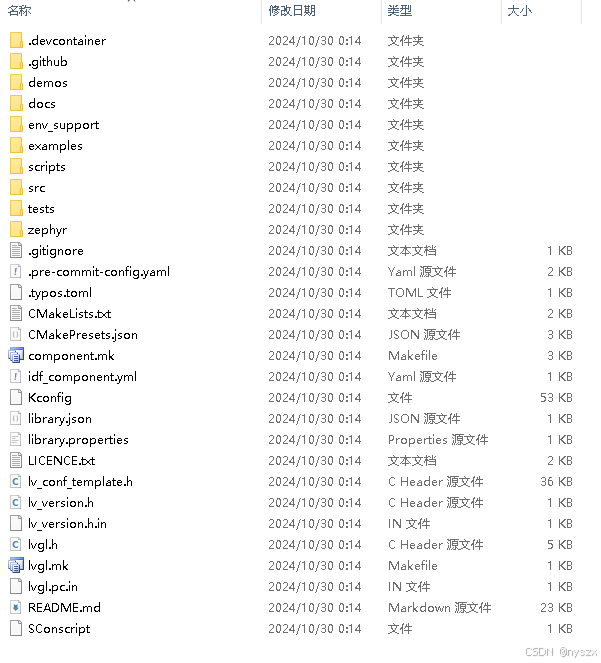

下载解压后目录：

二、创建STM32工程

使用CubeIDE自带的CubeMAX创建STM32工程，硬件使用自己设计的STM32开发板，通过杜邦线链接验证。

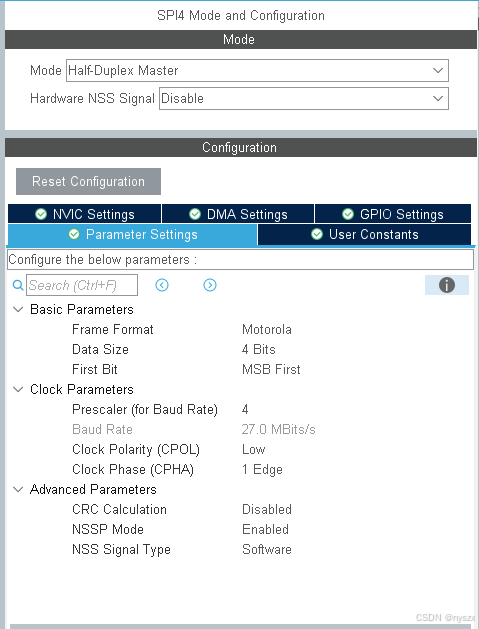

本次使用硬件SPI4驱动显示屏。单片机管脚配置如下：

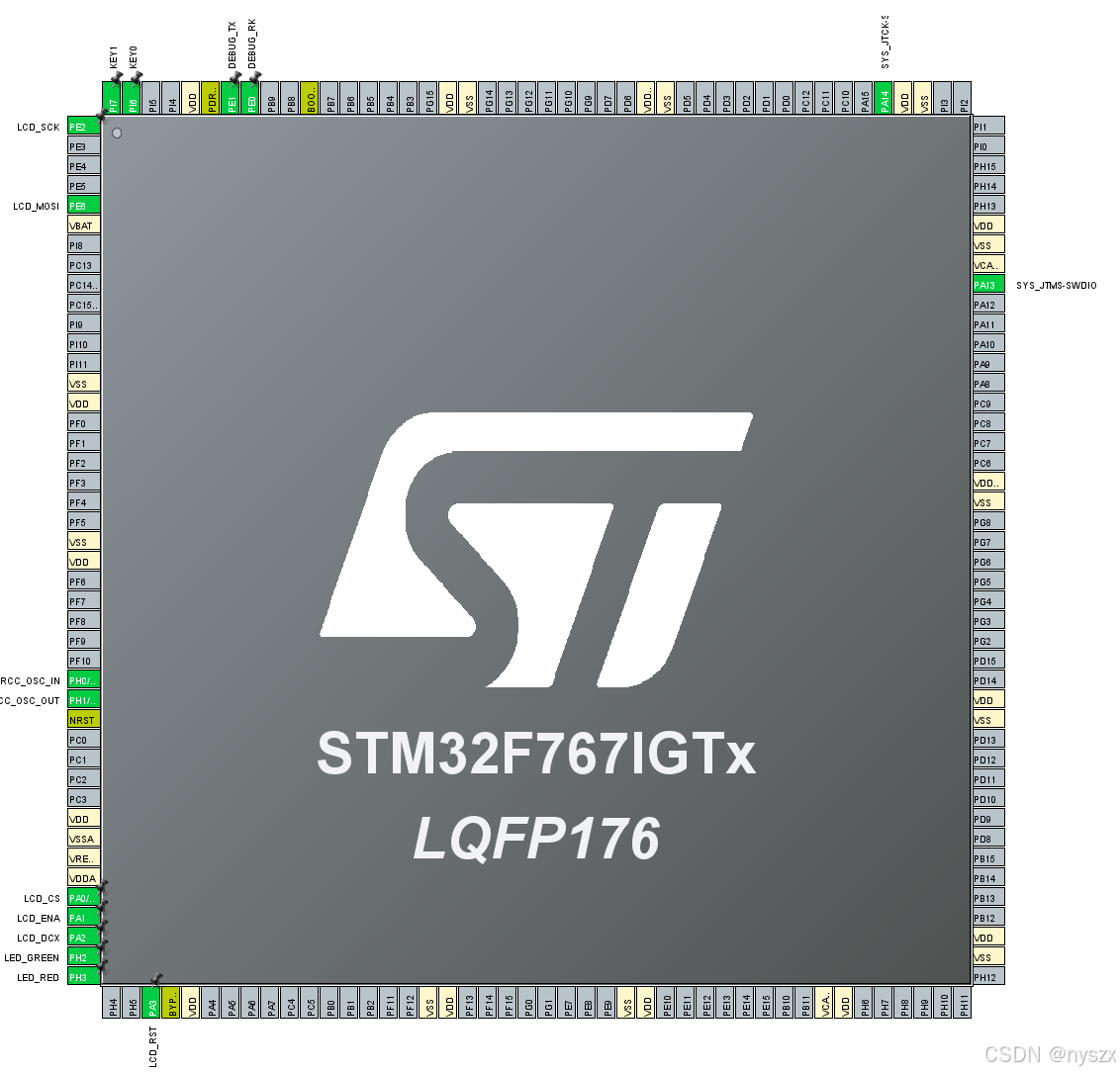

显示屏使用到的管脚为：

LCD_CS:PA0 片选信号，低电平有效

LCD_ENA:PA1背光使能信号，高电平有效

LCD_DCS：PA2指令数据选择信号

LCD_RST:PA3复位信号

LCD_SCK:PE2时钟信号

LCD_MOSI:PE6数据信号

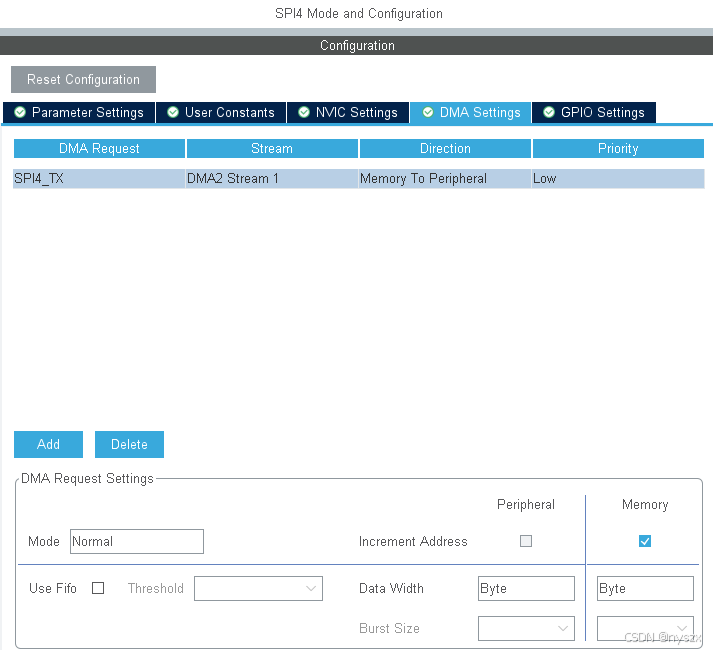

SPI接口，采用DMA发送，因此需开启DMA,具体配置如下：

工程创建基本上外设使用系统默认参数即可。

三、添加LVGL库代码

工程创建好后添加LVGL代码目录，在此目录下创建lvgl文件夹，并将LVGL源码目录中src、demos、examples三个文件夹内容以及根目录下的lv_version.h、lvgl.h全部拷贝到lvgl文件夹。将根目录下的lv_conf_template.h拷贝到 LVGL目录下，并修改lv_conf_template.h文件名称为lv_conf.h。

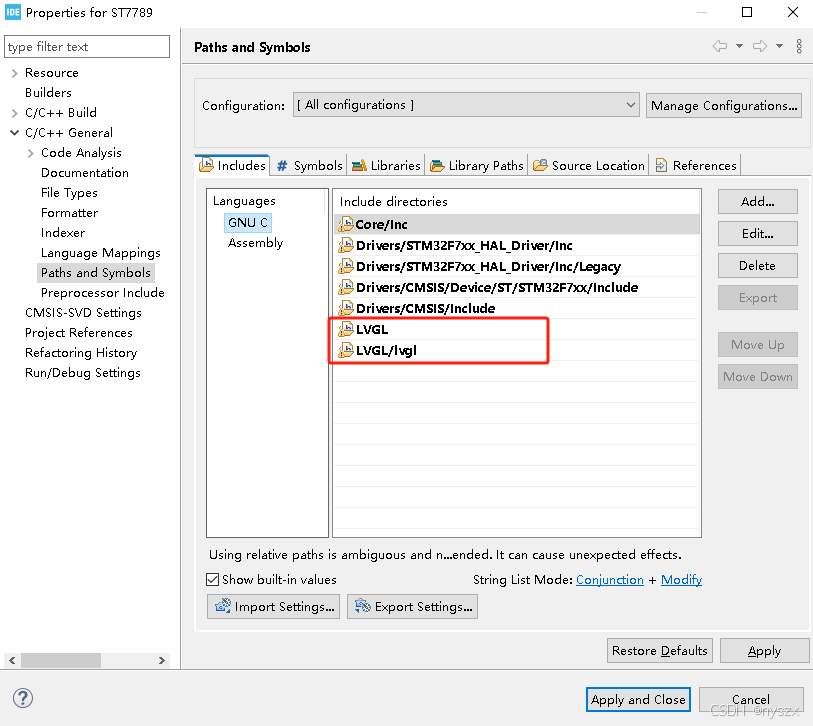

配置工程属性，增加LVGL相关的头文件包含目录，修改后的配置如下：

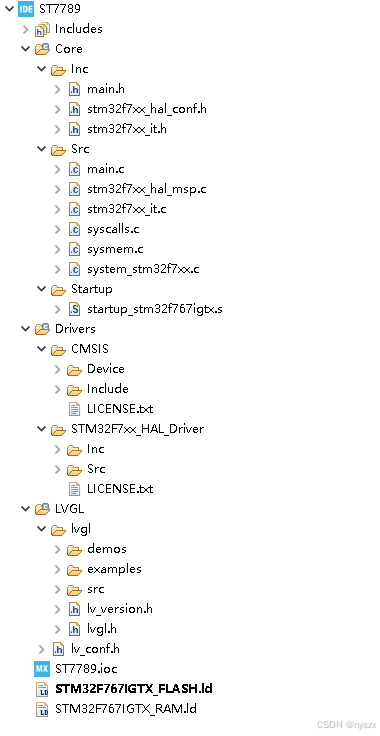

工程整体结构如下所示：

四、增加基础调用代码

1、增加头文件

修改main.c,增加lvgl库相关头文件和demo相关都文件包含(lvgl.h和demos/lv_demos.h)

/* Includes ------------------------------------------------------------------*/
#include "main.h"
#include "spi.h"
#include "usart.h"
#include "gpio.h"

/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */
#include "lvgl.h"
#include "examples/porting/lv_port_disp.h"
#include "demos/lv_demos.h"
/* USER CODE END Includes */

2、增加LVGL库和demo

调用初始化函数初始化lvgl库和显示驱动（lv_init()和lv_port_disp_init()），调用demo创建函数（lv_demos_create()），由于此函数需传入启动参数自动识别demo名称调用对应的demo,在STM32系统并不适合，因此传入空参数即可运行默认的widgets demo，再在主循环添加lvgl的任务管理器（lv_task_handler()），要处理lvgl的任务就需要定期调用 lv_task_handler，main函数修改后如下：

int main(void)
{

  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MPU Configuration--------------------------------------------------------*/
  MPU_Config();

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_DMA_Init();
  MX_SPI4_Init();
  MX_UART8_Init();
  /* USER CODE BEGIN 2 */

  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  lv_init();
  lv_port_disp_init();
  lv_demos_create(NULL,0);
  while (1)
  {
	  lv_task_handler();
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}

注意，此时的lv_port_disp.h头文件不存在，lv_port_disp_init()函数还未实现，后面的显示接口移植会实现此函数。

3、增加LGVL的时基

LVGL 需要一个系统滴答来了解动画和其他任务所用的时间。需要定期调用 lv_tick_inc(tick_period) 函数，并提供以毫秒为单位的调用周期。使用CubeMax创建的STM32工程默认使用滴答定时器作为HAL库的延时定时器，且默认周期为1ms,因此可以直接使用。

在stm32f7xx_it.c文件中的void SysTick_Handler(void)中断函数中添加函数调用：

/**
  * @brief This function handles System tick timer.
  */
void SysTick_Handler(void)
{
  /* USER CODE BEGIN SysTick_IRQn 0 */

  /* USER CODE END SysTick_IRQn 0 */
  HAL_IncTick();
  /* USER CODE BEGIN SysTick_IRQn 1 */
  lv_tick_inc(1);
  /* USER CODE END SysTick_IRQn 1 */
}

五、配置LVGL

1、开启配置文件

打开lv_conf.h修改15行代码，生效配置文件：

#if 0 /*Set it to "1" to enable content*/
修改为
#if 1 /*Set it to "1" to enable content*/

2、修改内存大小

由于控件内存都是动态创建的，在运行复杂控件或控件较多时需要修改第56行，增加lv_malloc()的内存大小，此处为了运行自带的默认demo程序（ widgets demo）默认的64K内存不够，需要根据实际需求扩大：

    #define LV_MEM_SIZE (64 * 1024U)          /*[bytes]*/
改为
    #define LV_MEM_SIZE (128 * 1024U)          /*[bytes]*/

3、开启ST7789驱动

LVGL自带ST7789驱动，需要开启ST7789驱动，修改1048行：

#define LV_USE_ST7789        0
改为
#define LV_USE_ST7789        1

4、开启demo程序

开启widgets demo程序，修改1084行：

#define LV_USE_DEMO_WIDGETS 0
改为
#define LV_USE_DEMO_WIDGETS 1

六、移植显示接口

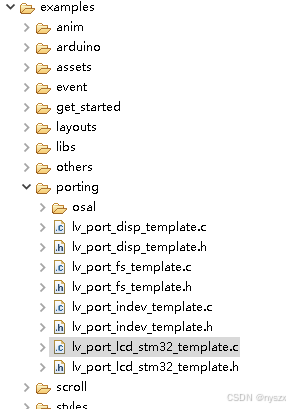

显示驱动适配在examples目录的porting目录内：

1、创建显示接口文件

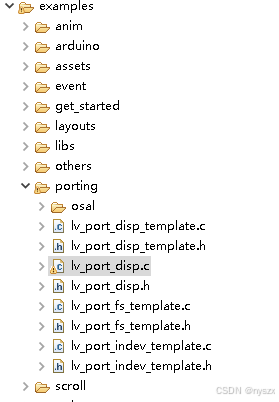

修改lv_port_lcd_stm32_template.c为lv_port_disp.c,修改lv_port_lcd_stm32_template.h为lv_port_disp.h

修改后如下：

增加头文件：

#include "main.h"
#include "spi.h"
#include "gpio.h"
#include "lv_port_disp.h"
#include "./src/drivers/display/st7789/lv_st7789.h"

开启代码，修改lv_port_disp.c第8行和修改lv_port_disp.h第7行：

#if 0
改为
#if 1

2、适配屏幕分辨率

修改屏幕分辨率为240x240:

#ifndef MY_DISP_HOR_RES
    #warning Please define or replace the macro MY_DISP_HOR_RES with the actual screen width, default value 320 is used for now.
    #define MY_DISP_HOR_RES    240
#endif

#ifndef MY_DISP_VER_RES
    #warning Please define or replace the macro MY_DISP_VER_RES with the actual screen height, default value 240 is used for now.
    #define MY_DISP_VER_RES    240
#endif

3、适配显示初始化函数

修改函数名称void lv_port_display_init(void)为void lv_port_disp_init(void)，这里应该是个小BUG,跟

lv_port_disp.h文件申明的函数名称不同。

void lv_port_display_init(void)
改为
void lv_port_disp_init(void)

删除老版本STM固件库使用的SPI传输回调函数static void lcd_color_transfer_ready_cb(SPI_HandleTypeDef * hspi);

增加新版固件库使用的回调函数：

/* Callback is called when background transfer finished */
void HAL_SPI_TxCpltCallback(SPI_HandleTypeDef * hspi)
{
    /* CS high */
    HAL_GPIO_WritePin(LCD_CS_GPIO_Port, LCD_CS_Pin, GPIO_PIN_SET);
    lcd_bus_busy = 0;
    lv_display_flush_ready(lcd_disp);
}

4、硬件接口初始化设置

修改lcd_io_init函数，适配对应的管脚，删除老版本STM固件库使用的SPI回调注册函数HAL_SPI_RegisterCallback(&hspi1, HAL_SPI_TX_COMPLETE_CB_ID, lcd_color_transfer_ready_cb)，增加背光开启，修改后如下：

/* Initialize LCD I/O bus, reset LCD */
static int32_t lcd_io_init(void)
{
    /* reset LCD */
    HAL_GPIO_WritePin(LCD_RST_GPIO_Port, LCD_RST_Pin, GPIO_PIN_RESET);
    HAL_Delay(100);
    HAL_GPIO_WritePin(LCD_RST_GPIO_Port, LCD_RST_Pin, GPIO_PIN_SET);
    HAL_Delay(100);

    HAL_GPIO_WritePin(LCD_CS_GPIO_Port, LCD_CS_Pin, GPIO_PIN_SET);
    HAL_GPIO_WritePin(LCD_DCX_GPIO_Port, LCD_DCX_Pin, GPIO_PIN_SET);
    HAL_GPIO_WritePin(LCD_ENA_GPIO_Port, LCD_ENA_Pin, GPIO_PIN_SET);
    return HAL_OK;
}

5、适配发送命令接口

修改lcd_send_cmd函数，原SPI1适配为SPI4：

static void lcd_send_cmd(lv_display_t * disp, const uint8_t * cmd, size_t cmd_size, const uint8_t * param,
                         size_t param_size)
{
    LV_UNUSED(disp);
    while(lcd_bus_busy);    /* wait until previous transfer is finished */
    /* Set the SPI in 8-bit mode */
    hspi4.Init.DataSize = SPI_DATASIZE_8BIT;
    HAL_SPI_Init(&hspi4);
    /* DCX low (command) */
    HAL_GPIO_WritePin(LCD_DCX_GPIO_Port, LCD_DCX_Pin, GPIO_PIN_RESET);
    /* CS low */
    HAL_GPIO_WritePin(LCD_CS_GPIO_Port, LCD_CS_Pin, GPIO_PIN_RESET);
    /* send command */
    if(HAL_SPI_Transmit(&hspi4, cmd, cmd_size, BUS_SPI1_POLL_TIMEOUT) == HAL_OK) {
        /* DCX high (data) */
        HAL_GPIO_WritePin(LCD_DCX_GPIO_Port, LCD_DCX_Pin, GPIO_PIN_SET);
        /* for short data blocks we use polling transfer */
        HAL_SPI_Transmit(&hspi4, (uint8_t *)param, (uint16_t)param_size, BUS_SPI1_POLL_TIMEOUT);
        /* CS high */
        HAL_GPIO_WritePin(LCD_CS_GPIO_Port, LCD_CS_Pin, GPIO_PIN_SET);
    }
}

6、适配像素显示接口

修改lcd_send_color函数，原SPI1适配为SPI4，由于默认颜色为16位色，需且将原传输大小（param_size / 2）修改为param_size ：

static void lcd_send_color(lv_display_t * disp, const uint8_t * cmd, size_t cmd_size, uint8_t * param,
                           size_t param_size)
{
    LV_UNUSED(disp);
    while(lcd_bus_busy);    /* wait until previous transfer is finished */
    /* Set the SPI in 8-bit mode */
    hspi4.Init.DataSize = SPI_DATASIZE_8BIT;
    HAL_SPI_Init(&hspi4);
    /* DCX low (command) */
    HAL_GPIO_WritePin(LCD_DCX_GPIO_Port, LCD_DCX_Pin, GPIO_PIN_RESET);
    /* CS low */
    HAL_GPIO_WritePin(LCD_CS_GPIO_Port, LCD_CS_Pin, GPIO_PIN_RESET);
    /* send command */
    if(HAL_SPI_Transmit(&hspi4, cmd, cmd_size, BUS_SPI1_POLL_TIMEOUT) == HAL_OK) {
        /* DCX high (data) */
        HAL_GPIO_WritePin(LCD_DCX_GPIO_Port, LCD_DCX_Pin, GPIO_PIN_SET);
        /* for color data use DMA transfer */
        /* Set the SPI in 16-bit mode to match endianness */
        hspi4.Init.DataSize = SPI_DATASIZE_16BIT;
        HAL_SPI_Init(&hspi4);
        lcd_bus_busy = 1;
        HAL_SPI_Transmit_DMA(&hspi4, param, (uint16_t)param_size);
        /* NOTE: CS will be reset in the transfer ready callback */
    }
}

七、移植ST7789驱动

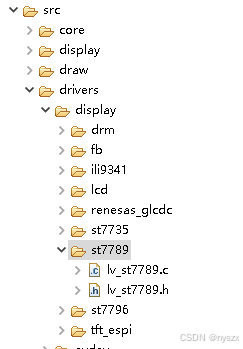

LVGL自带ST7789驱动，用的MIPI接口框架，适配屏幕只需要修改参数列表即可，驱动位于：

打开lv_st7789.c,修改init_cmd_list数组，这里主要是设置显示屏的显示参数，加入适配自己屏幕的参数即可，我的屏幕使用如下参数：

static const uint8_t init_cmd_list[] = {
	CMD_PORCTRL,	5,	0x0C,0x0C,0x00,0x33,0x33,
    CMD_GCTRL,      1,  0x35,       /* GCTRL -- panel dependent */
    CMD_VCOMS,      1,  0x19,       /* VCOMS -- panel dependent */
	CMD_LCMCTRL,	1,	0x2c,
	CMD_VDVVRHEN,	1,	0x01,
    CMD_VRHS,       1,  0x12,       /* VRHS - panel dependent */
	CMD_VDVSET,		1,	0x20,
	CMD_FRCTR2,		1,	0x0F,
    CMD_PWCTRL1,    2,  0xa4, 0xa1,
    CMD_PVGAMCTRL,  14, 0xd0, 0x04, 0x0D, 0x11, 0x13, 0x2B, 0x3F, 0x54, 0x4C, 0x18, 0x0D, 0x0B, 0x1F, 0x23,
    CMD_NVGAMCTRL,  14, 0xd0, 0x04, 0x0C, 0x11, 0x13, 0x2C, 0x3F, 0x44, 0x51, 0x2F, 0x1F, 0x1F, 0x20, 0x23,
    LV_LCD_CMD_DELAY_MS, LV_LCD_CMD_EOF
};

除此之外，我的屏幕还得开启反向显示，在初始化代码增加lv_st7789_set_invert(disp,true)调用：

lv_display_t * lv_st7789_create(uint32_t hor_res, uint32_t ver_res, lv_lcd_flag_t flags,
                                lv_st7789_send_cmd_cb_t send_cmd_cb, lv_st7789_send_color_cb_t send_color_cb)
{
    lv_display_t * disp = lv_lcd_generic_mipi_create(hor_res, ver_res, flags, send_cmd_cb, send_color_cb);
    lv_st7789_set_invert(disp,true);
    lv_lcd_generic_mipi_send_cmd_list(disp, init_cmd_list);
    return disp;
}

至此编译工程，运行即可正常显示。

八，运行效果

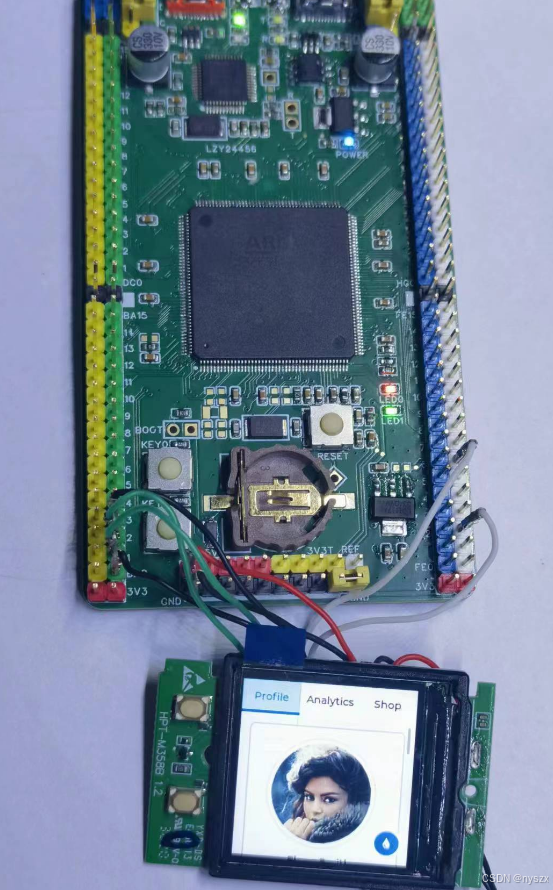

实际显示效果如图所示：
