无线通信如何实现？主流无线通信模块、SoC方案介绍！【无线通信小百科】

无线通信技术是如何工作的？|无线通信小百科

在上一期文章中，我们为大家介绍了无限通信技术是如何工作，如何发展，都有哪些常见的应用场景。

当然光知道无线通信的是什么还不够，还需要知道无线通信是怎么实现的！本期文章，就带大家了解下，当前无线通信的主流方案的SoC，模块，器件的功能介绍和对比，欢迎大家的收看～

---

1、常用通信模块和SoC方案介绍

我们都知道，无线通信依靠的是电磁波信号。需要传递的信号，如语音和图像，会通过调制技术被加载到无线载波上，然后发射出去。接收方则负责将接收到的信号解调，恢复成原始信号。

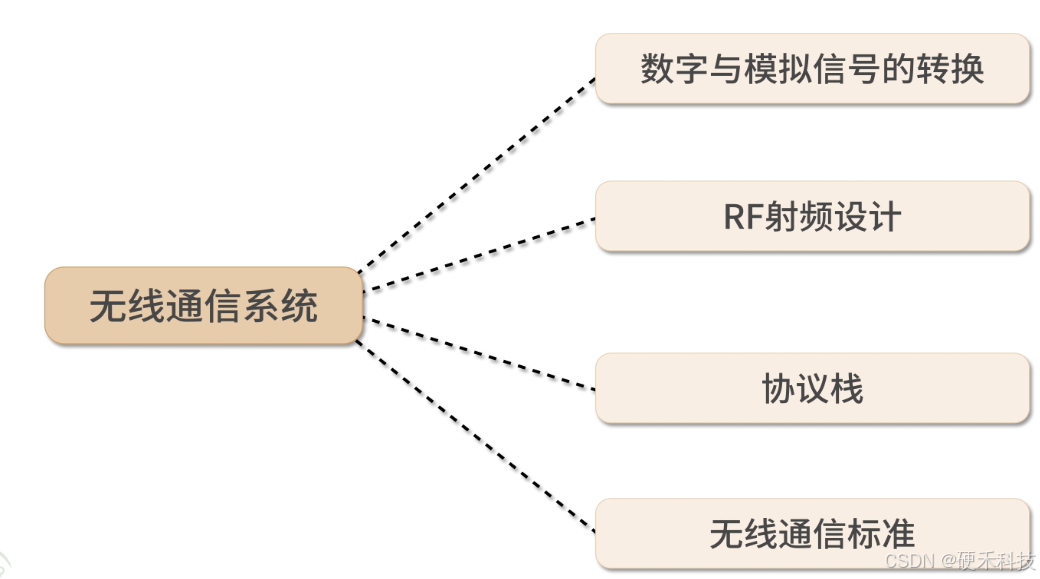

构建一个无线通信系统是相当复杂的一个任务，一个方案通常会涉及到数字与模拟信号的转换、RF射频设计、协议栈和无线通信标准等专业知识，而且硬件设计和系统调试都需要专门的开发环境和设计经验。所以目前市场上普遍应用的是无线通信模块，以及SoC单芯片系统解决方案。

2、什么是无线通信模块

无线通信模块通常是指的一种把基带芯片、内存，射频收发器、电源、电容电阻等各种元器件组合在一起，组装成具备特定无线传输功能的终端。

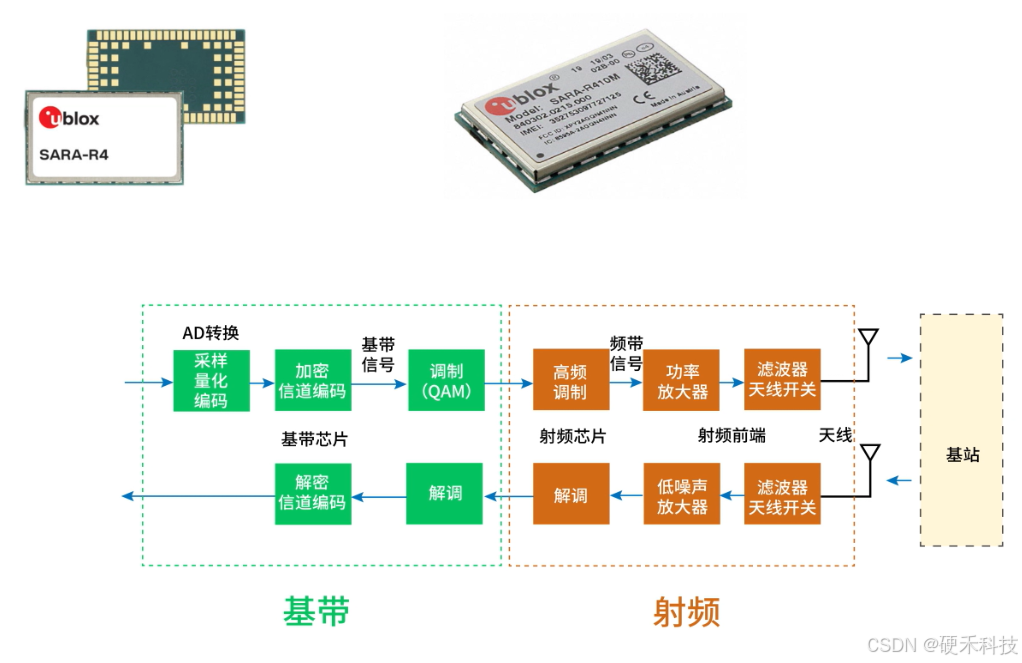

其中的基带芯片是关键部分。它负责把我们需要传输如语音、图像等原始信号，在发射方向进行编码、调制，并且以特定无线通信协议规定的传输方式进行传输，在接收方向对数据进行解调，并且对数据传递中发生的错误进行检测和纠正。而RF射频收发器负责调制和解调射频信号，将数字信号转换为射频信号进行发送，同时将接收到的射频信号转换为数字信号进行处理。还有一部分电路是射频前端电路，包括了射频开关、复用器、射频功率放大器、滤波器，负责将射频信号放大和滤波以提供足够的信号强度和频率范围，然后送到天线发送，以及负责接收信号的滤波和放大。

■ Wi-Fi 通信模块

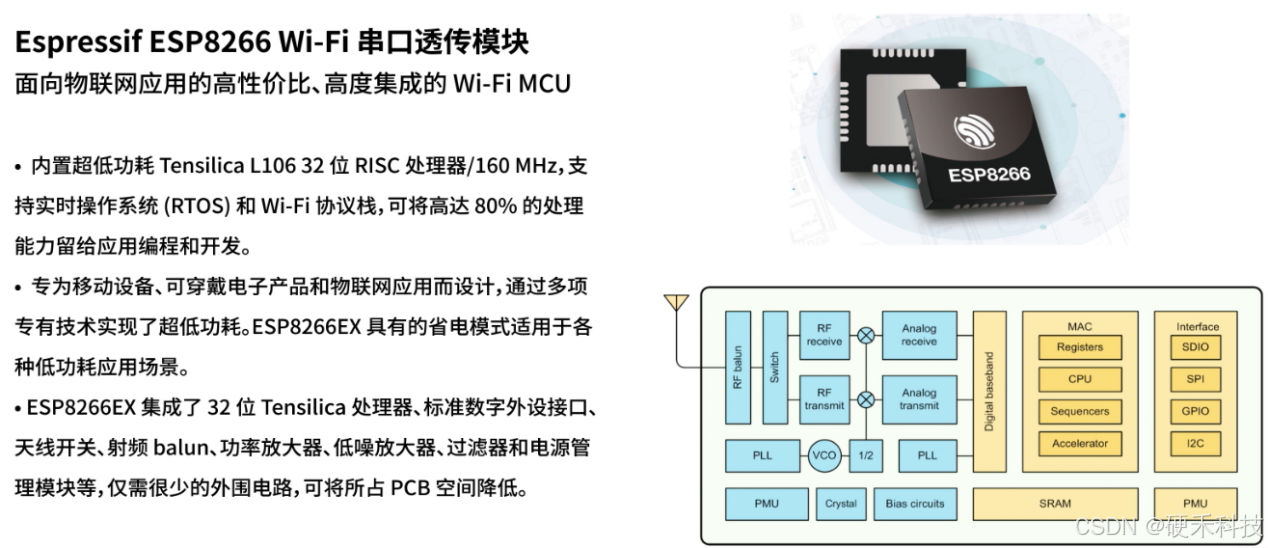

ESP8266 WIFI串口通信模块是物联网中广泛应用的一个WIFI模块。它是一款高性能的WIFI串口转换模块，相当于一个WIFI转串口的设备。你只要知道串口怎么编程使用，就可以使用它，实现透明数据传输。用户不用知道太多WIFI相关知识就可以上手使用。当然由于串口本身速度是比较低的，不能用来传输图像或者视频这些大容量的数据，主要应用于数据量传输比较少的场合，比如温湿度信息，一些传感器的开关量等。

■ 窄带物联网（NB‑IoT）模块

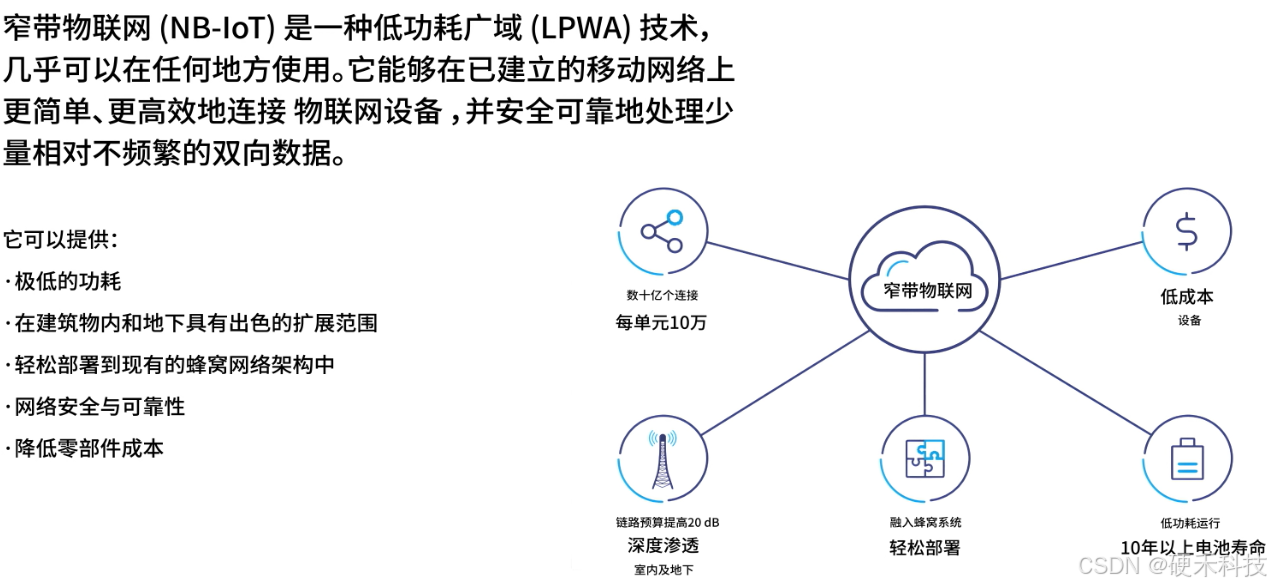

窄带物联网（NB-IoT）是一种蜂窝通信技术，适用于的通信场景是：缺乏网络覆盖的地方，设备通信特点是长时间和少量数据，例如智能路灯、智能井盖、安装在地下的燃气表和水表等。在这些应用场景下，使用其他网络接口的成本太高。因为它需要的只是低速、稳健的数据传输和适当的可靠性。NB-IoT恰恰具备这个优点。它的低功耗低成本和大连接覆盖范围可降低运营费用并降低设施被盗风险。

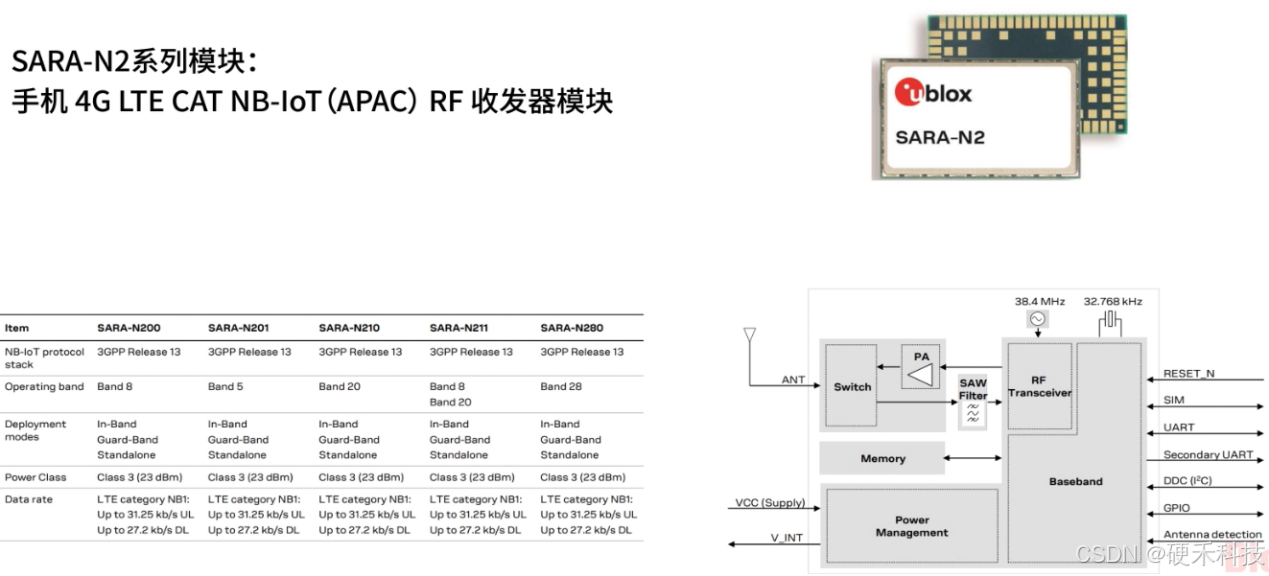

UBlox的SARA-N2模块是世界上第一款符合3GPP R13NB-IoT标准的模块。此模块专为低速率，超长待机时间及高通讯安全要求的物联网应用定制。相对于其他蜂窝无线技术，NB-IoT具有更低的设备复杂度和超低功耗，一个基站可支持15万设备。而且由于这项技术提供了比GSM网络高20dB的链路覆盖能力，在地下或楼宇内等弱信号区域都有出色的性能。

和NB-IoT一样可以做到远程覆盖的 LoRa 技术适合用于需要较低成本、较高电池寿命和并不需要频繁通信的应用程序或设备（比如说一天几次信息交互）。LoRa 技术非常适合用于电池供电传感器和低功耗应用，如物联网 (IoT)、机器对机器 (M2M)、智能城市、传感器网络、工业自动化等。

■ LoRa 技术通信模块

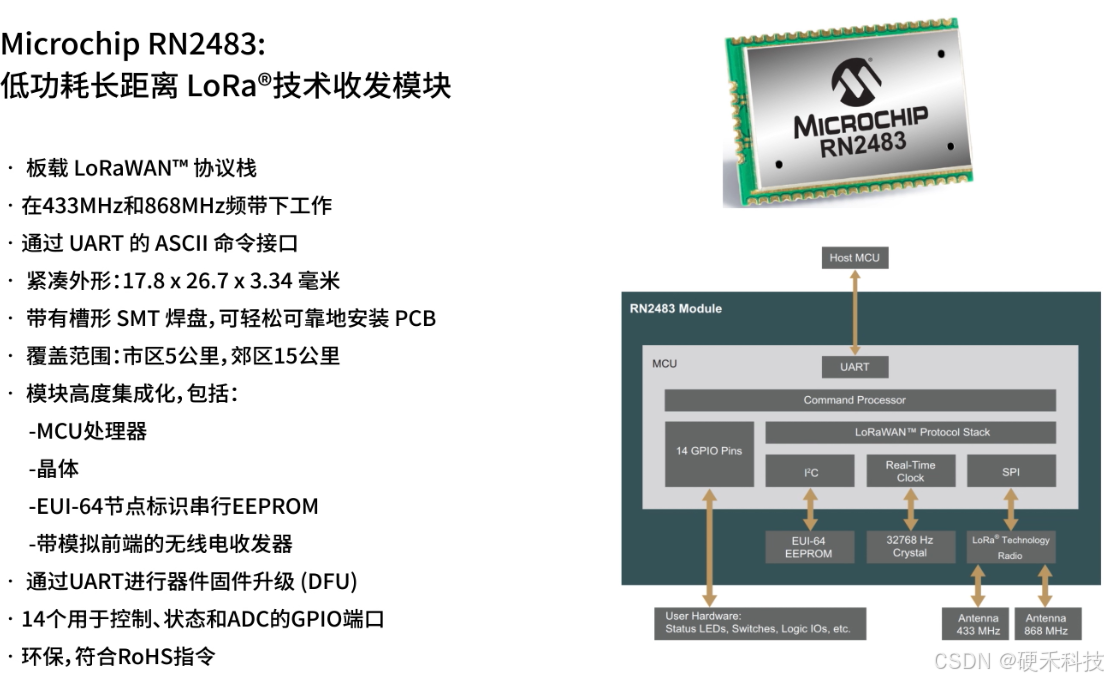

Microchip 出品的RN2483 LoRa收发器模块具备简单易用低功耗的特点。它是完全经过认证的433M及868MHz模块，使用嵌入式LoRaWAN A类协议，支持无缝连接到任何符合LoRaWAN标准的网络基础设施（无论是公共还是私有部署）。该模块设计注重易用性，可缩短开发时间并加速产品上市。

■ Zigbee 技术通信模块

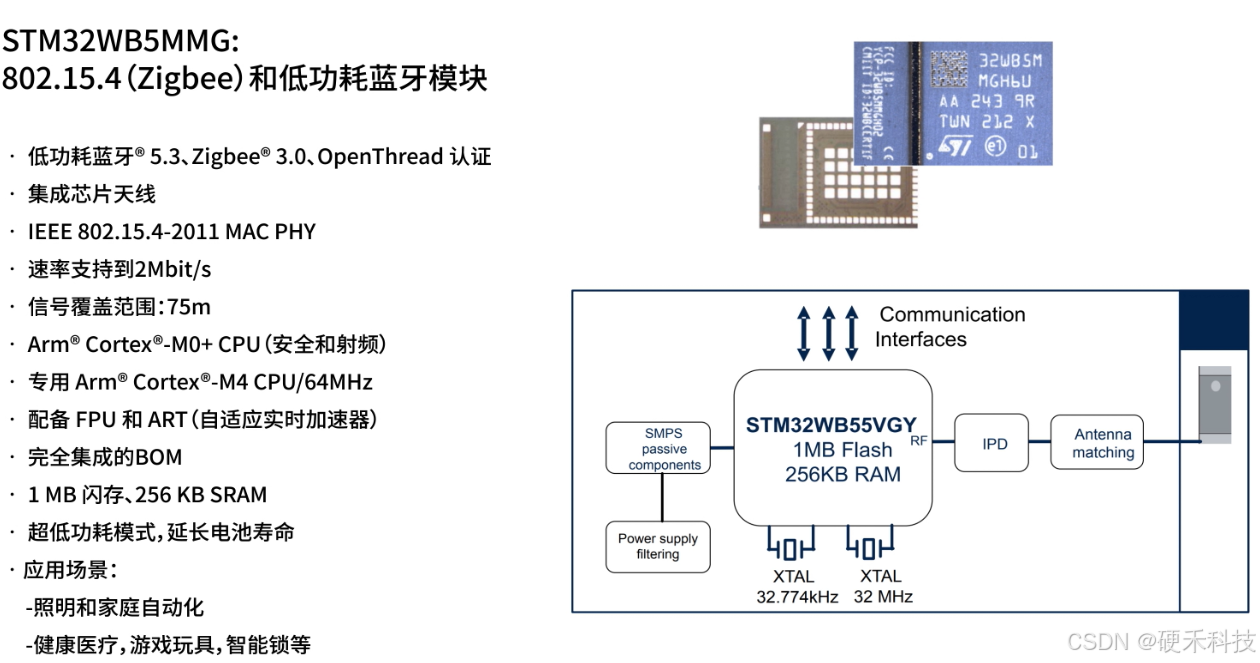

相对来说，Zigbee无线通信侧重于短距离低功耗的场景。ST 出品的STM32WB5MMG 2.4G无线模块是一款超低功耗、小尺寸、经过认证的无线模块。该模块支持低功耗蓝牙 (BLE) 5.3、Zigbee® 3.0、OpenThread，以及动态和静态并发模式。它具备良好的接收器灵敏度和高输出功率信号，具有出色的射频性能。该无线模块支持完全集成的BOM，包括32MHz无线电和32kHz RTC晶体。用户使用该模块无需射频专业知识，可降低研发成本和加快研发进程。其低功耗特性可延长电池使用寿命，支持小体积纽扣电池或能量收集如太阳能。其典型应用包括照明和家居自动化、无线音频设备、健康、医疗保健、游戏等。

■ SoC 方案

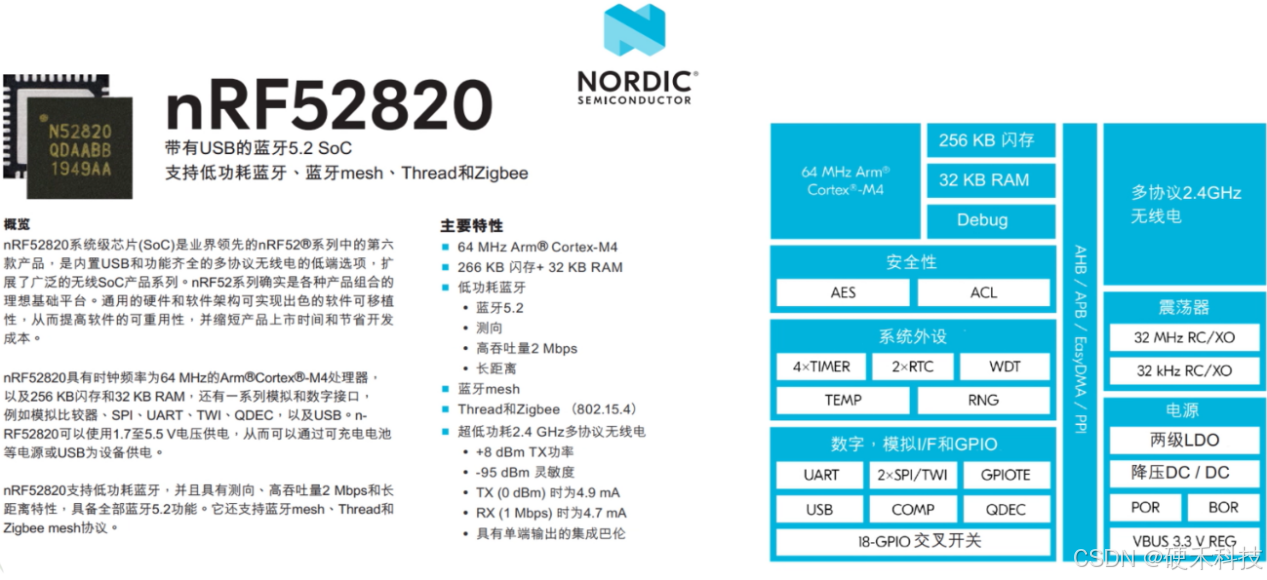

一般来说，无线通信模块用于需要某个或多个特定的通信协议的场合，如蓝牙，WiFi等。还有一些应用场景是需要产品能独立承担整个通信系统级角色，完成多种处理任务。这就需要将一个或多个处理器核心、内存、外设接口包括通信功能集成到单一芯片上，这就是SoC(system on chip)系统级芯片。比如Nordic的nRF52820SoC方案，具备Arm Cortex M4的内核支持，同时支持藍牙5.2,以及藍牙Mesh、Thread和Zigbee Mesh，包括USB和功能齐全的一系列模拟和数字接口，可以作为基础平台构建各种产品组合。

当然模块和SoC之间也没有明确的界限，一个产品如果是专注于提供通信功能，可以把它称为模块，如果它同时具备强大的系统级能力，就可以称为SoC。

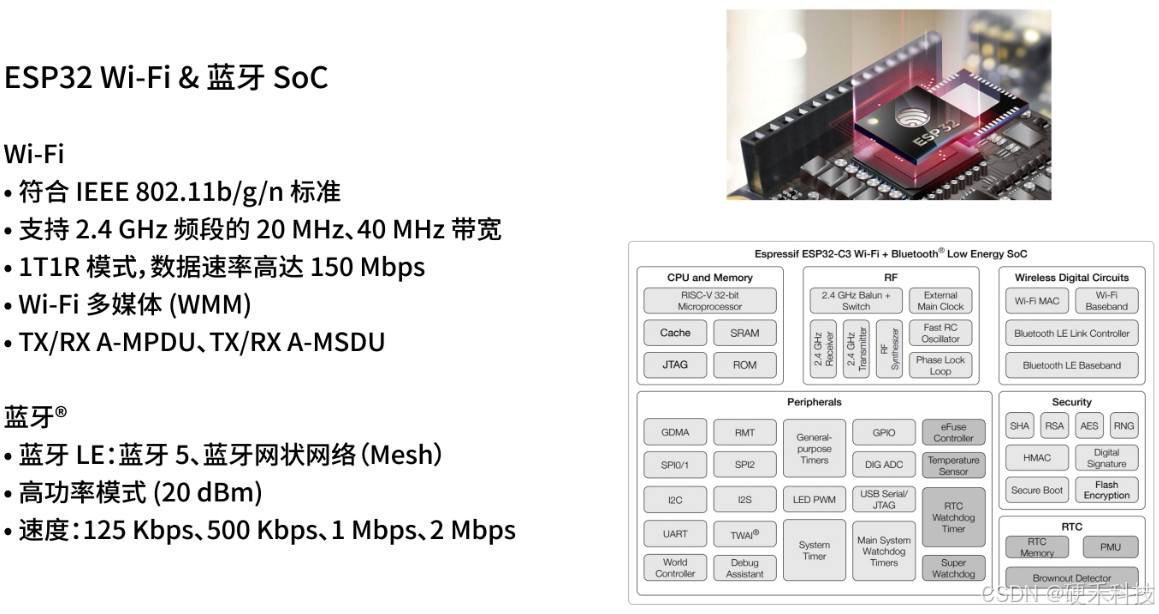

在物联网IoT中广泛应用的ESP32 SoC方案，集成 2.4 GHz WiFi 和支持长距离的蓝牙Bluetooth 5 (LE)的版本，可以满足很多简单物联网应用需求，如面板、开关、传感器等。它专为移动设备、可穿戴电子产品和物联网应用而设计，具有业内高水平的低功耗性能，包括精细分辨时钟门控、省电模式和动态电压调整等，是一个极具性价比的开发平台。在它的基础上厂商乐鑫也提供了丰富的相应模快供大家选择。

以上简要介绍了几个比较通用的无线通信模块和SoC方案，在下一期的文章中将为大家带来蓝牙的详细介绍，敬请期待～
